便携式可折叠户外烧烤架结构设计

　　这款可折叠烧烤架的结构设计，核心围绕户外休闲场景的使用痛点展开，区别于传统固定式烧烤设备的笨重属性，整套结构在展开状态下可满足3-5人同时进行烧烤操作，折叠后整体厚度控制在80mm以内，可轻松放入常规车载储物格、露营背包侧袋，甚至能适配多数电动车的前置储物空间，完全覆盖自驾露营、近郊徒步野餐、庭院小聚、车尾箱集市等多场景的使用需求。

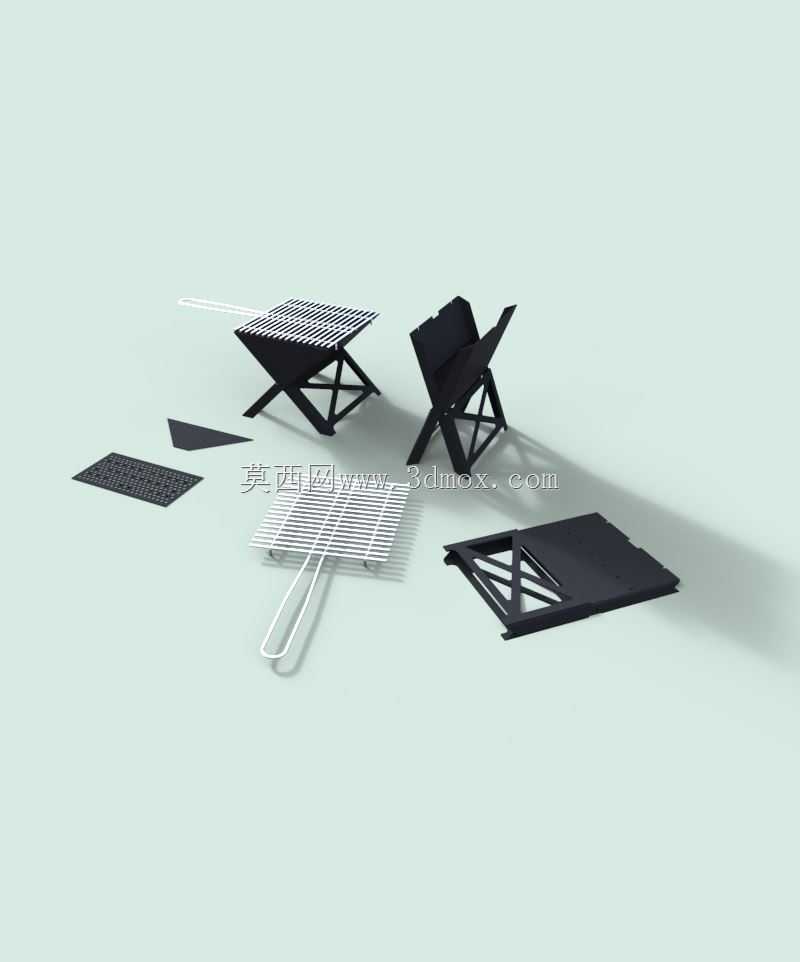

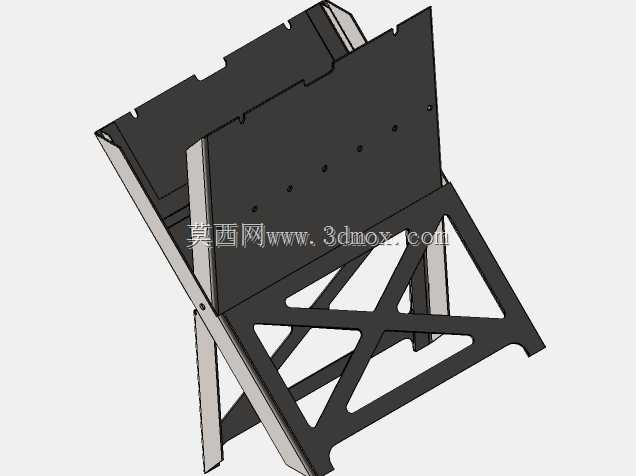

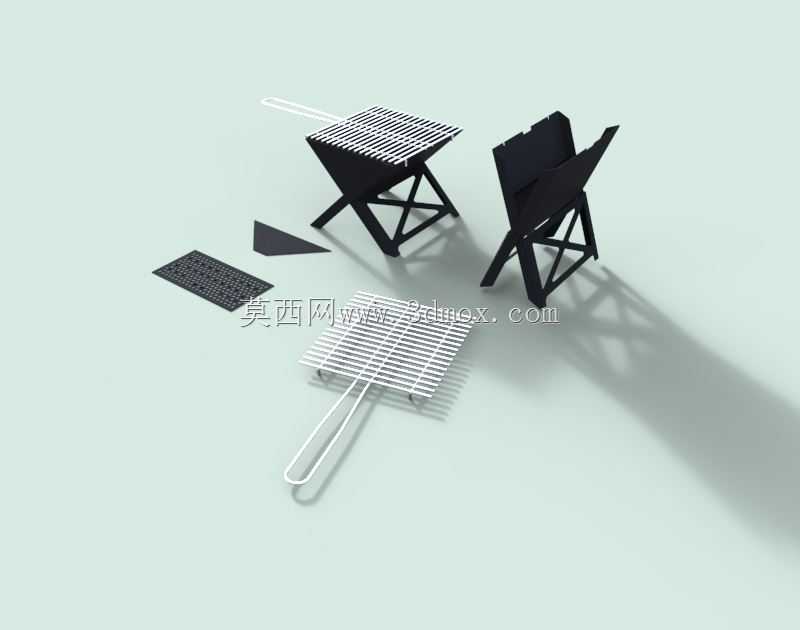

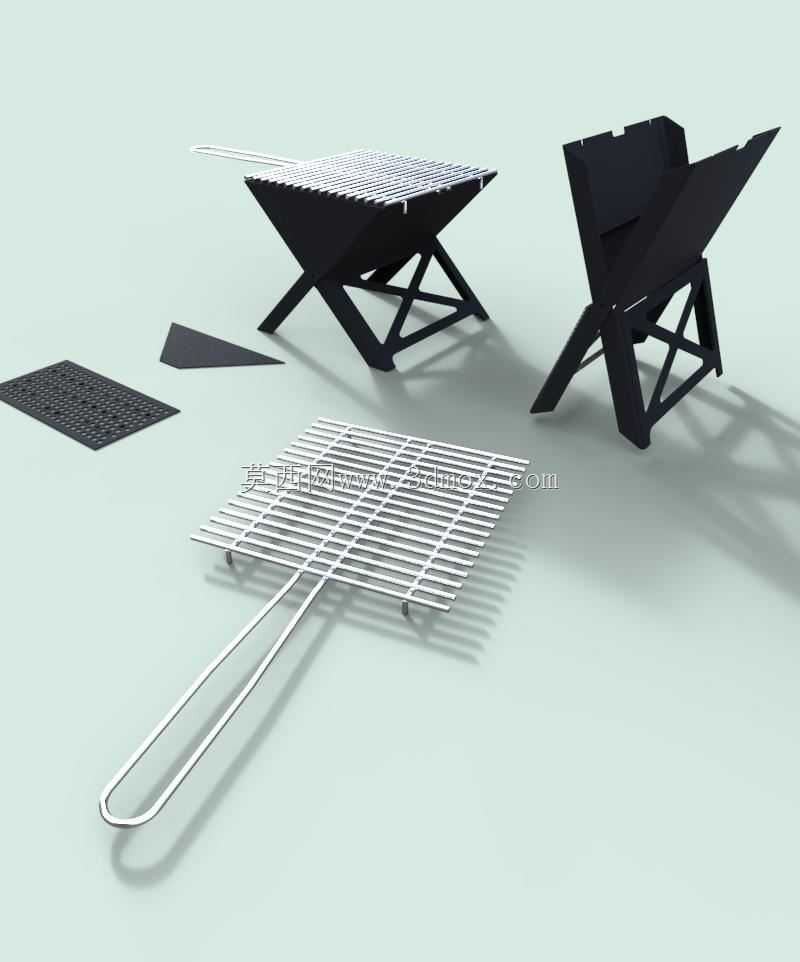

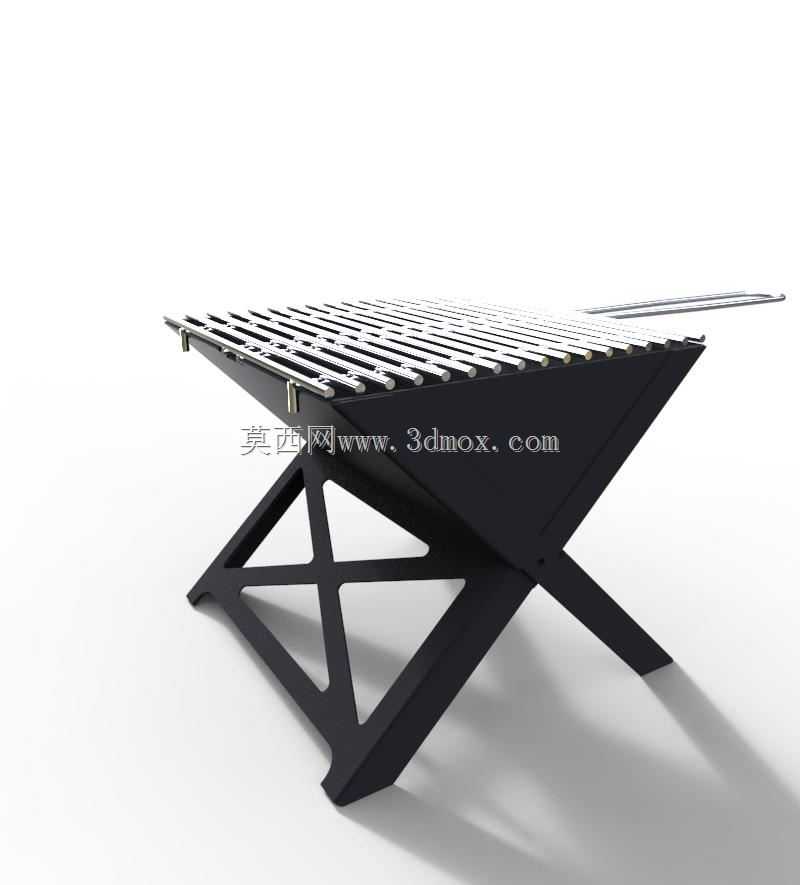

　　从实际使用功能来看，整套结构拆分后包含折叠支撑框架、两种不同密度的烤网、接油导灰板、侧边置物托四个核心功能模块。支撑框架采用交叉剪式铰接结构，铰接点选用带阻尼的不锈钢销轴，展开时无需额外安装锁扣，依靠结构自身的过中心限位即可实现承重锁定，单组框架的静态承重可达15kg，完全能铺满常规食材与炭块的总重量，不会出现使用过程中架体塌陷、侧翻的问题；折叠时只需向上轻提架体中部的提手，剪式结构即可自动收拢，所有铰接部位的转动阻尼经过反复调校，既不会出现展开后松旷晃动的问题，也不会因为阻尼过大导致单人操作费力。

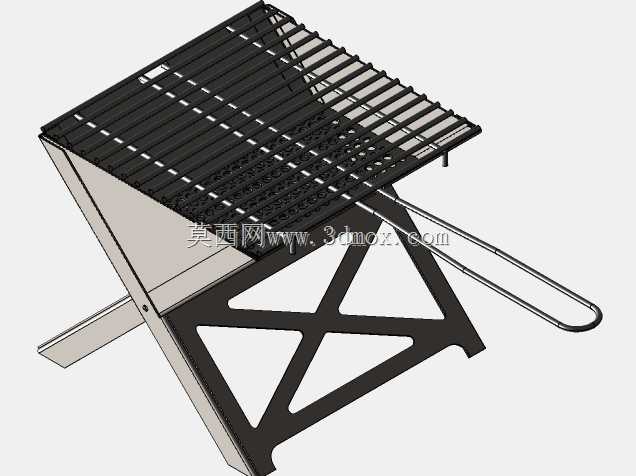

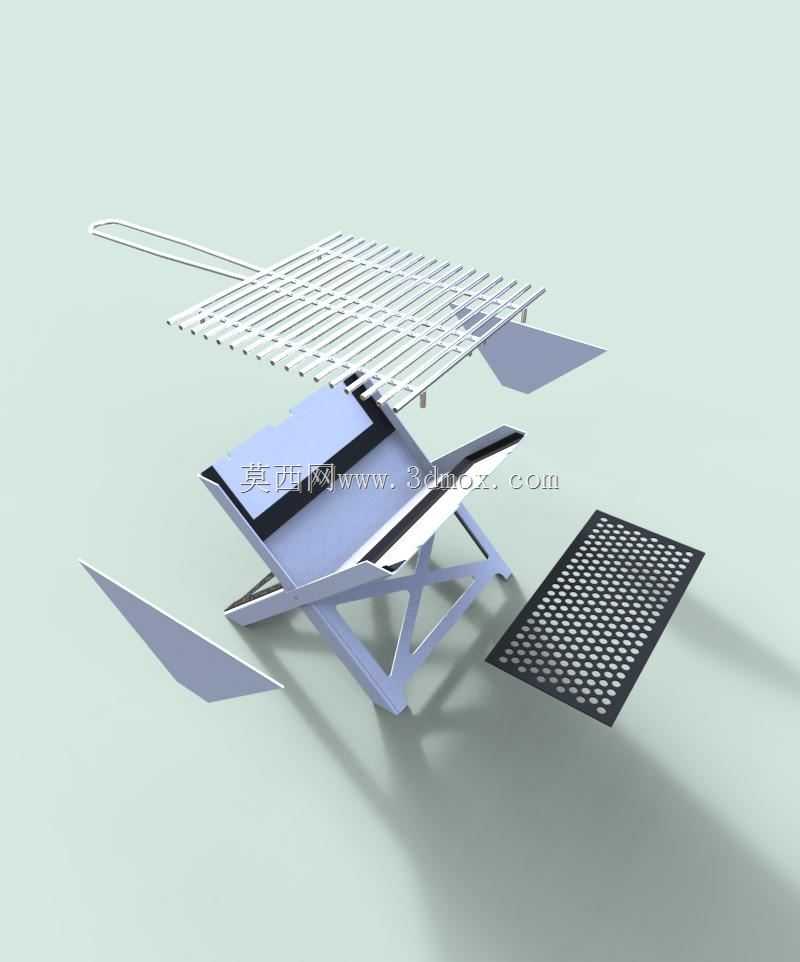

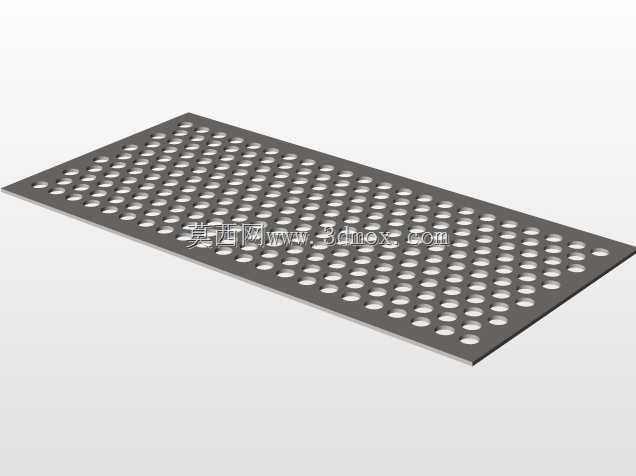

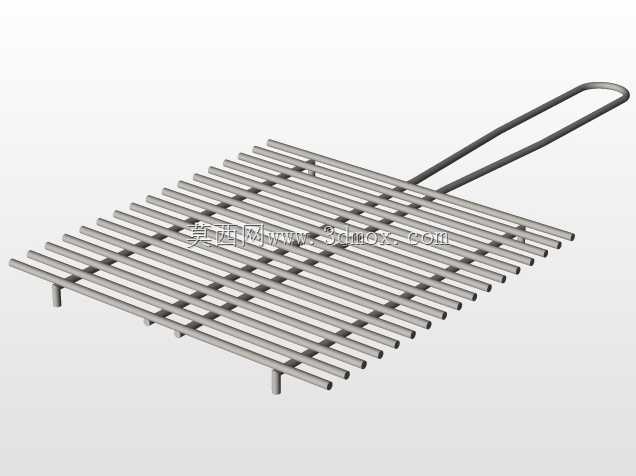

　　烤网部分做了分区域设计，密纹烤网适合烤制薄片食材、小型海鲜，避免食材漏入炭腔，宽格烤网适合烤制大块肉排、整翅这类需要强明火接触的食材，两种烤网都采用翻边卡扣结构，可直接卡入支撑框架的顶部限位槽，不需要额外的紧固件固定，拆卸清理时只需向上抬起即可取出，接油导灰板设置在炭腔下方，带有5度的倾斜导角，烤制过程中产生的油污会顺着斜面流入端部的集油槽，不会直接滴落到炭块上产生大量呛人油烟，同时炭灰也会被导灰板承接，使用完成后待设备冷却，可直接抽出导灰板倾倒炭灰，清理过程不会弄脏手部或周边环境。

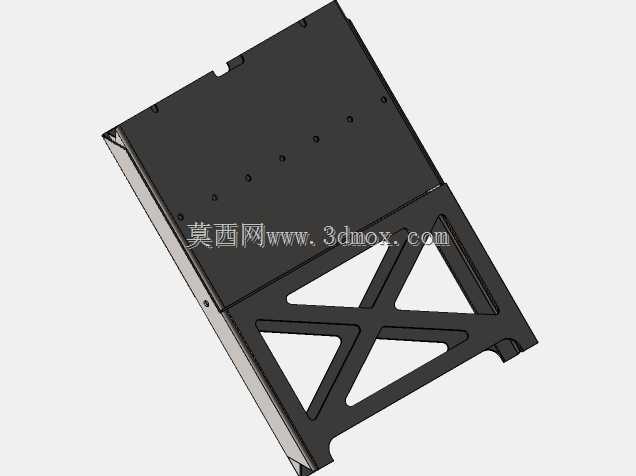

　　设计过程中重点考量了安装边界与操作安全的平衡，展开状态下整体长宽尺寸为600mm400mm，支撑脚的着地跨度达到520mm320mm，着地端带有防滑橡胶垫，即使放置在略有坡度的草地、砂石地面上，也能保持架体稳定，不会出现滑动偏移；烤网工作面距离地面的高度设置为700mm，符合成年人站立操作的舒适高度，长时间翻烤食材不需要弯腰俯身，能有效降低户外操作的疲劳感。折叠状态下整体轮廓尺寸为600mm400mm75mm，所有外露的边角都做了R3mm的圆角钝化处理，收拢后没有突出的尖锐结构，不会刮伤储物袋或者车载内饰。

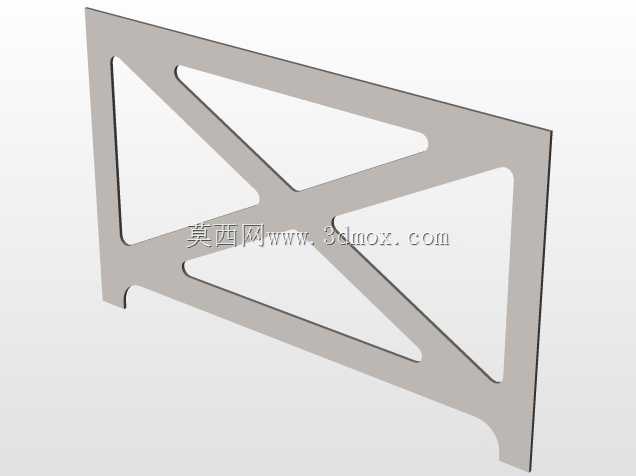

　　结构选材上，所有与食材、炭火接触的部件都选用食品级304不锈钢材质，支撑框架的受力杆件采用1.2mm厚的不锈钢钣金折弯成型，在保证结构强度的前提下尽可能控制整体重量，整套设备净重仅为4.2kg，单人单手提携毫无压力；铰接部位的销轴做了防锈处理，即使长期在户外潮湿环境下使用，也不会出现锈蚀卡滞的问题，整套结构没有易损的塑料连接件，所有部件都可单独拆卸更换，使用寿命远高于市面上常见的一次性或薄铁皮焊接的简易烧烤架。

　　侧边的折叠置物托在展开时可放置调料瓶、烤夹、食材盘等小物件，不需要额外搭配侧边小桌，置物托收拢后可完全贴合在支撑框架侧面，不会额外增加折叠后的整体厚度；炭腔的通风间隙经过反复优化，侧面的通风条孔宽度设置为8mm，既能保证炭块燃烧时有足够的进风量，让炭块充分燃烧减少一氧化碳产生，也能避免炭块碎渣从通风孔漏出引发安全隐患。整套结构没有复杂的装配关系，首次使用不需要阅读说明书即可完成展开操作，从收拢状态到完全展开可使用的状态仅需10秒左右，不需要额外的安装工具，真正做到即开即用。
