壁挂式平板显示设备折叠支撑挂架结构

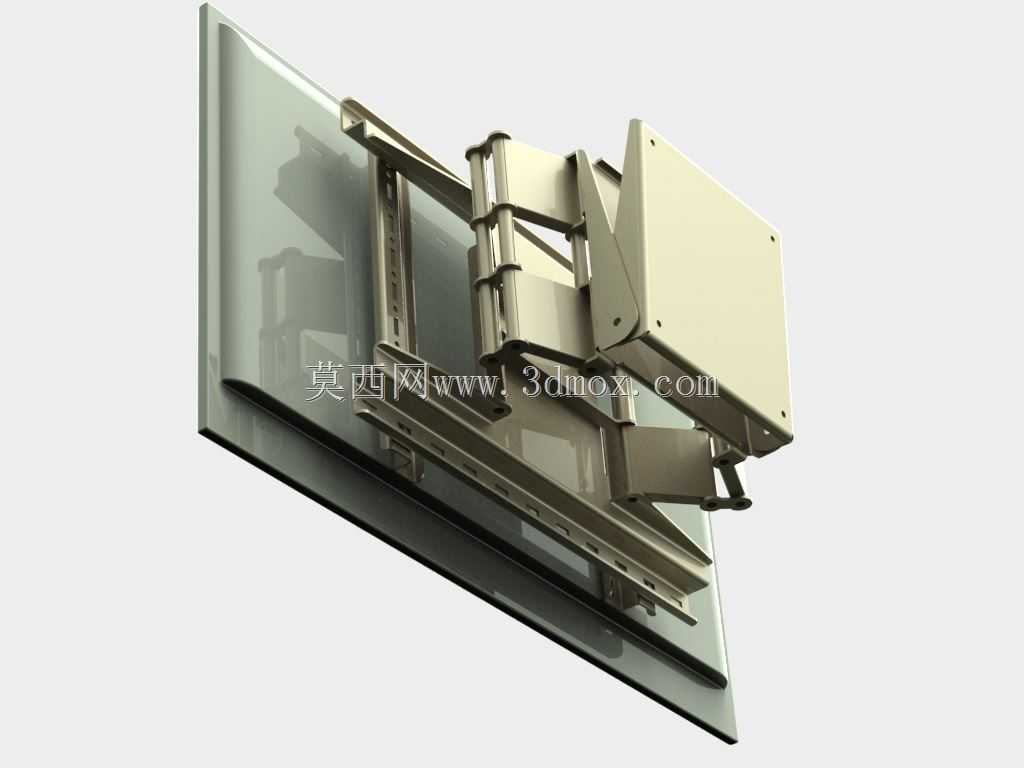

　　日常商用与家用场景里，平板显示设备的壁挂安装需求一直存在，这类支撑挂架的核心作用，是替代传统落地底座，将显示设备可靠固定在垂直墙面上，同时释放桌面或地面的占用空间，在家庭客厅、会议室、监控调度室、门店宣传屏点位都有大量应用。不同于固定款挂架仅能实现贴墙固定的功能，这款折叠式支撑结构在设计时预留了多段铰接转动副，安装完成后可以根据观看视角需求，将显示设备向外拉出一定距离，同时实现上下俯仰角度、左右偏转角度的调整，调整到位后依靠铰接位的阻尼结构或锁紧件保持姿态稳定，避免使用过程中出现屏幕晃动、角度自行偏移的问题。从结构设计逻辑来看，整个挂架分为墙面固定端与屏幕连接端两个核心部分，墙面固定端为整块冲压成型的金属安装板，

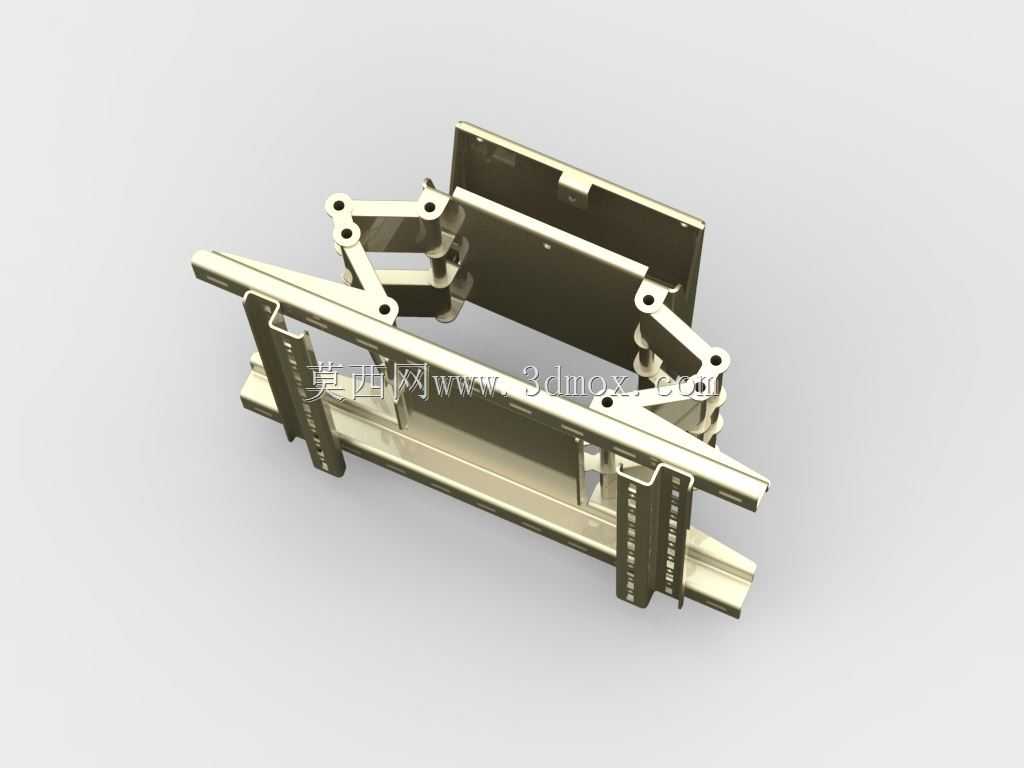

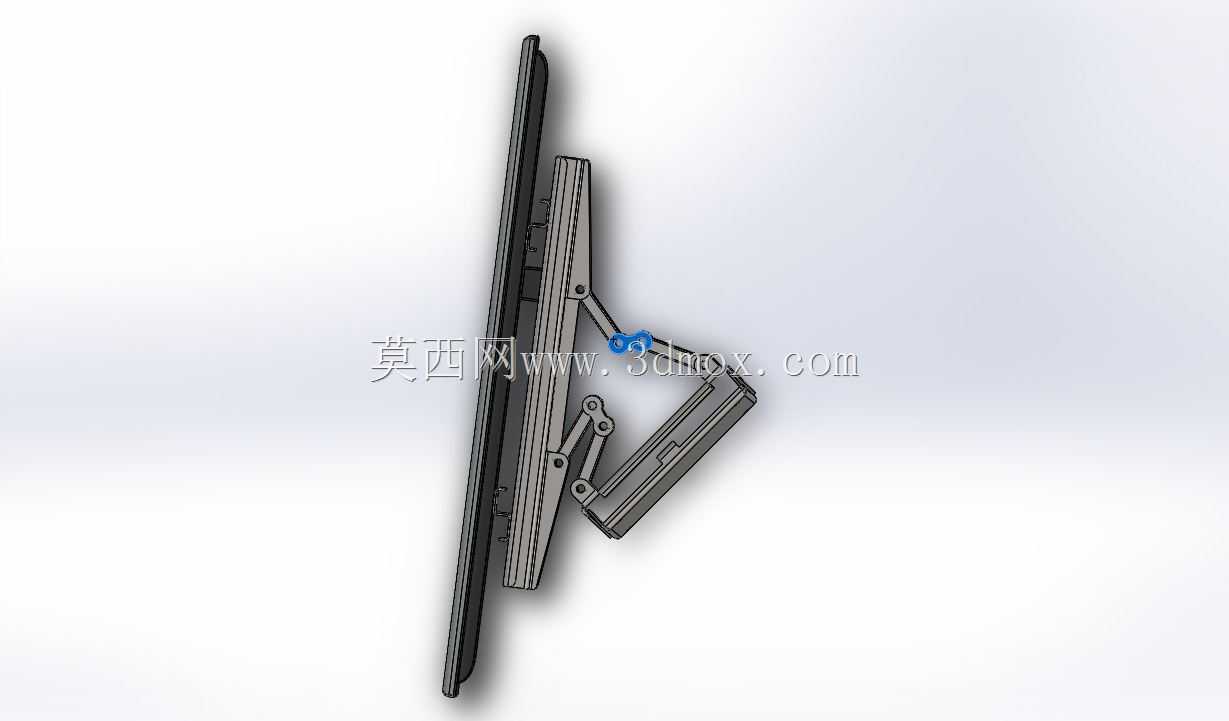

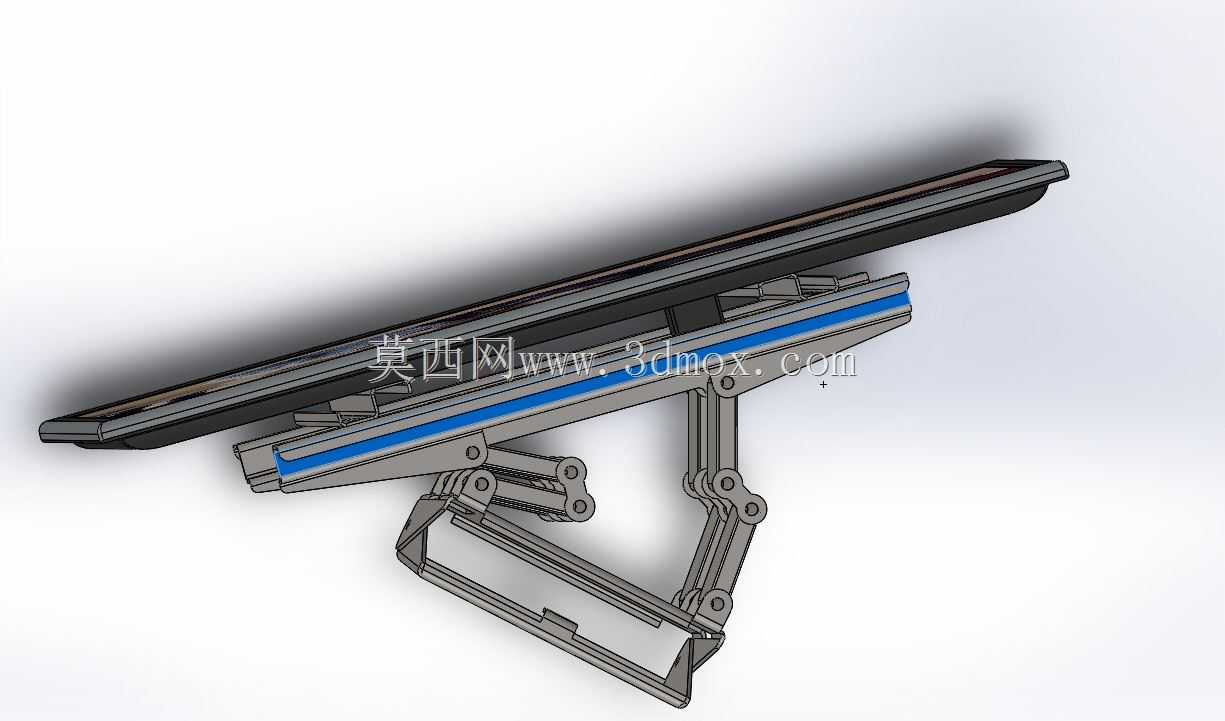

　　板上预留多组符合通用壁挂孔距标准的安装孔位，可以适配不同规格的膨胀螺丝固定在混凝土或实心砖墙面，安装板的边缘做了折边加强处理，避免长期承重后出现板材变形；屏幕连接端则是两根对称布置的多节铰接臂，臂体之间通过销轴连接，每处铰接位都加装了耐磨衬套，减少反复转动带来的结构磨损，延长整体使用寿命，连接臂的末端是与屏幕背部贴合的安装挂板，挂板上的孔位做了长圆孔设计，允许安装时在小范围内调整屏幕的水平位置，降低墙面打孔定位的精度要求。考虑到实际安装的边界限制，这款挂架在完全收拢贴墙状态下，屏幕背部与墙面的间隙控制在较小范围，不会出现屏幕离墙过远显得突兀的问题；完全拉出时的伸展长度可以满足常规视角调整的需求，

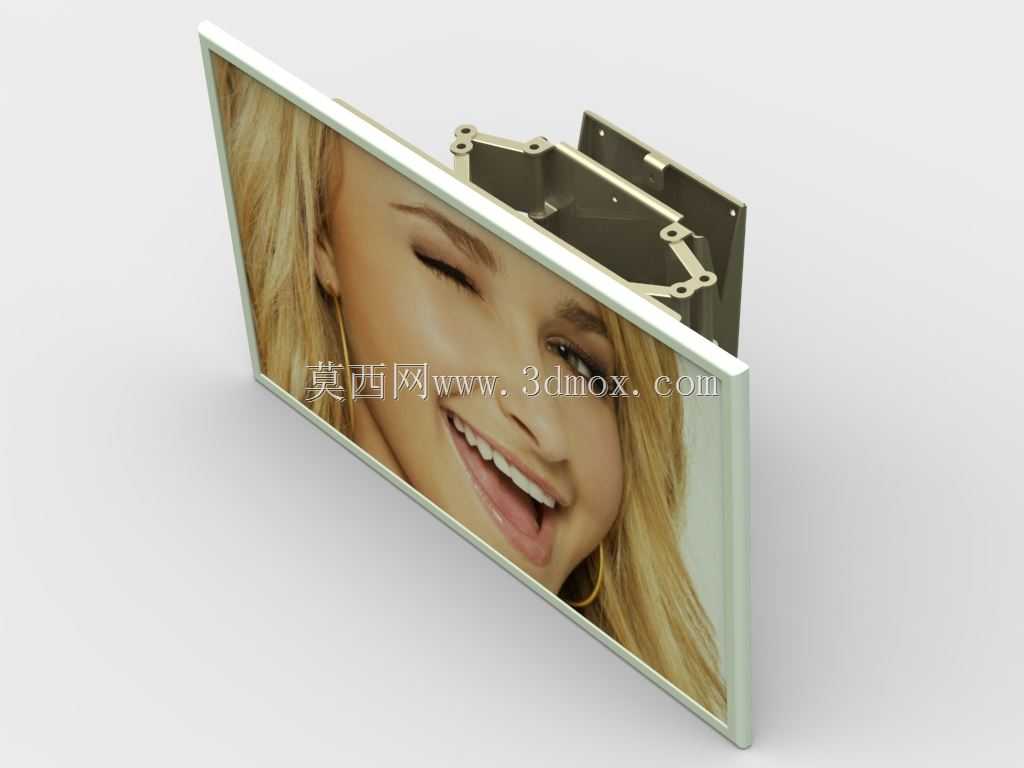

　　不会因为伸展行程不足导致无法调整到合适的观看角度，同时铰接臂的运动轨迹做了干涉校验，整个伸展、折叠、角度调整的过程中，臂体不会与屏幕背部、墙面固定件发生结构碰撞，也不会挤压到屏幕背部的供电线、信号线。结构承重方面，整个挂架的受力路径经过反复校核，墙面固定端的受力点均匀分布在多个膨胀螺丝安装位，避免单点受力过大导致墙面开裂或固定件脱落，铰接臂的板材厚度根据承重需求做了匹配，在满足承重要求的前提下尽可能减少材料用量，控制整体重量，降低安装时的搬运与固定难度。屏幕挂装的操作也做了便利性优化，屏幕连接端的挂板采用挂钩式设计，先将挂板固定在屏幕背部，再将挂板整体卡入铰接臂末端的卡槽内，最后拧入紧固螺丝防止屏幕脱落，

　　单人即可完成中小尺寸屏幕的挂装作业，不需要额外人员长时间托举屏幕对位。在实际选型使用时，需要先确认待安装屏幕的背部孔距、整机重量是否在挂架的适配范围内，同时确认安装墙面的承重能力满足要求，避免在轻质隔墙、空心砖墙面直接安装，必要时需要加装背板分散受力，确保长期使用的结构可靠性。这类折叠壁挂支架的应用，既解决了平板显示设备的墙面固定问题，又通过可调节的结构设计提升了不同观看位置的视觉体验，相比固定挂架有更强的场景适配能力，在各类显示设备安装场景中都有较高的实用价值。
