重型壁挂电视伸缩调节金属安装支架

　　在商用显示、家庭影音大屏安装场景中，重型电视的壁挂固定一直是安装环节的核心痛点，大尺寸、大重量的显示设备如果采用普通轻薄挂架，很容易出现承重不足、结构变形甚至脱落的风险，这款重型电视壁挂支架的设计，正是针对85寸以上、整机重量较高的大屏显示设备的挂装需求开发，从结构选型到安装边界的设定，都围绕高负载、可调性、安装容错三个核心维度展开。从实际应用场景来看，这类支架不仅适配家庭场景的大尺寸液晶、OLED电视安装，也广泛用于会议室商用显示屏、监控室拼接屏单元、展厅公共显示终端的壁挂固定，相比固定挂架，它的伸缩摆臂结构可以让屏幕在挂装后实现前后拉伸、左右角度偏转，既能够满足不同观看位置的视角调整需求，也能在设备接线、后期维护时将屏幕拉出，

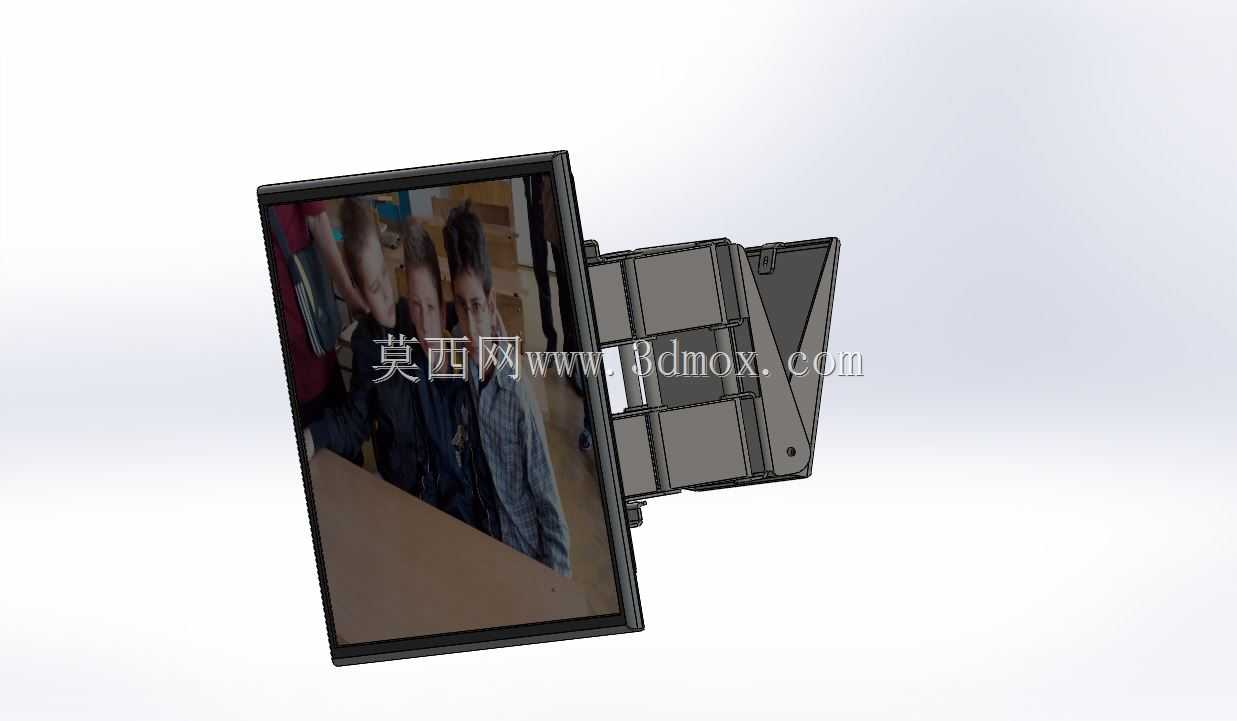

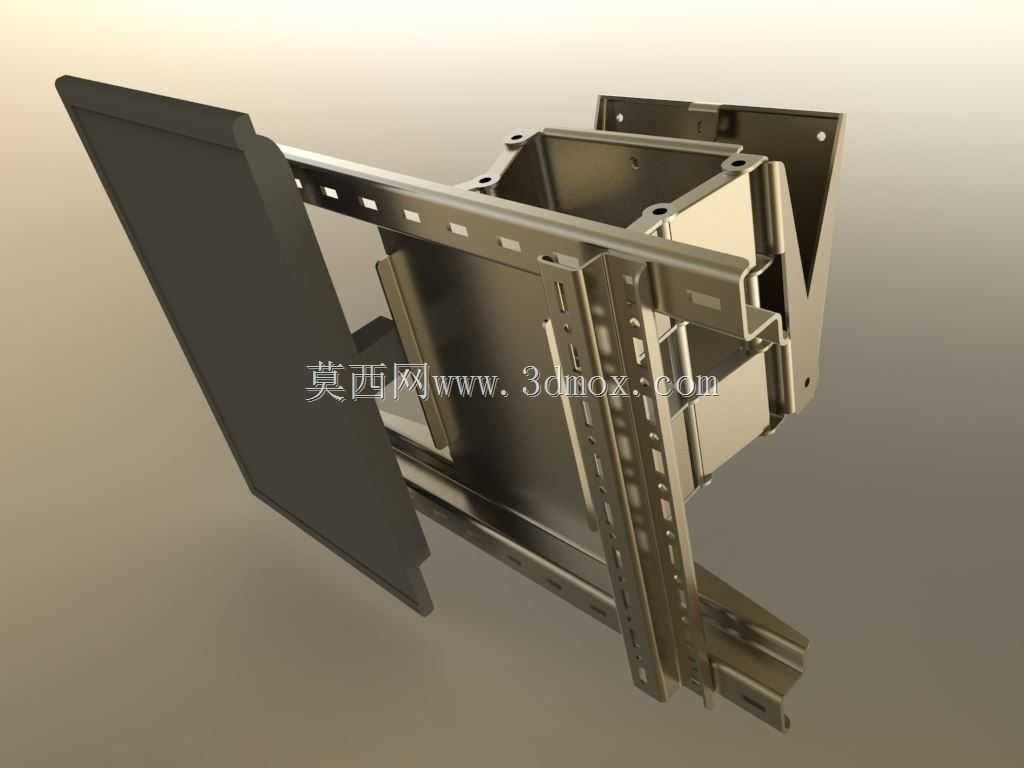

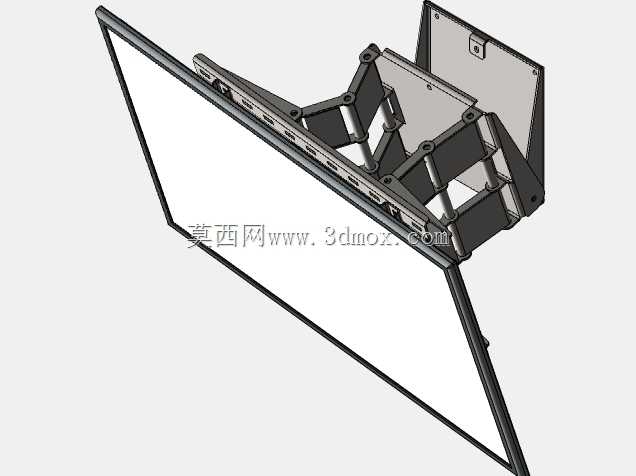

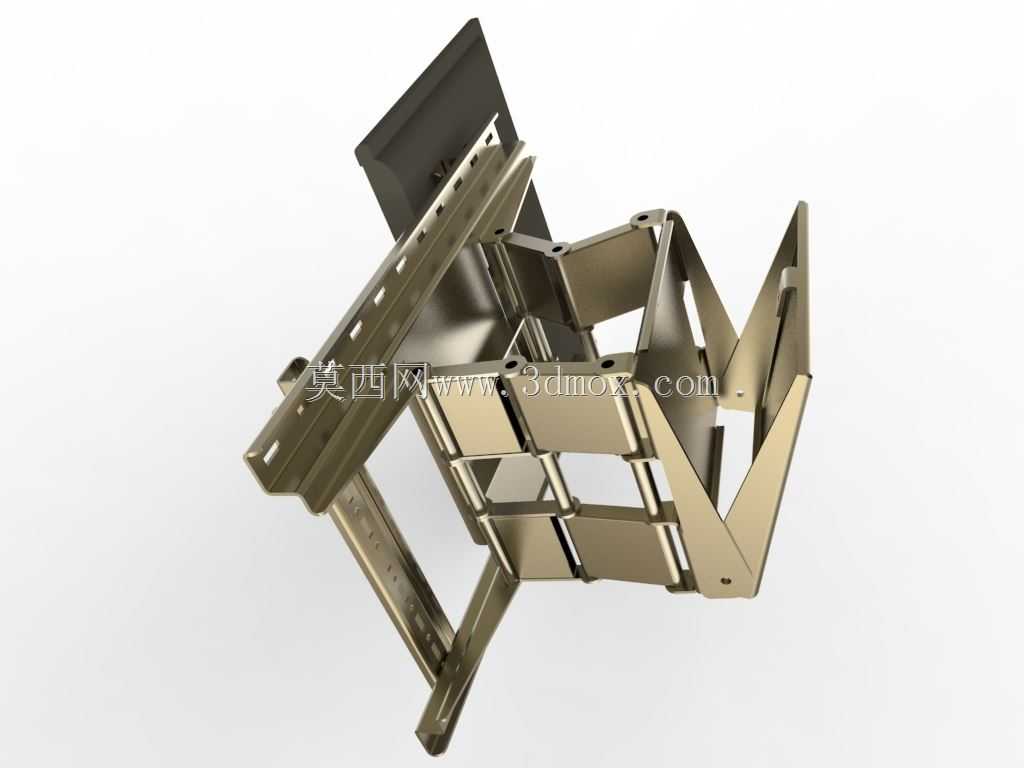

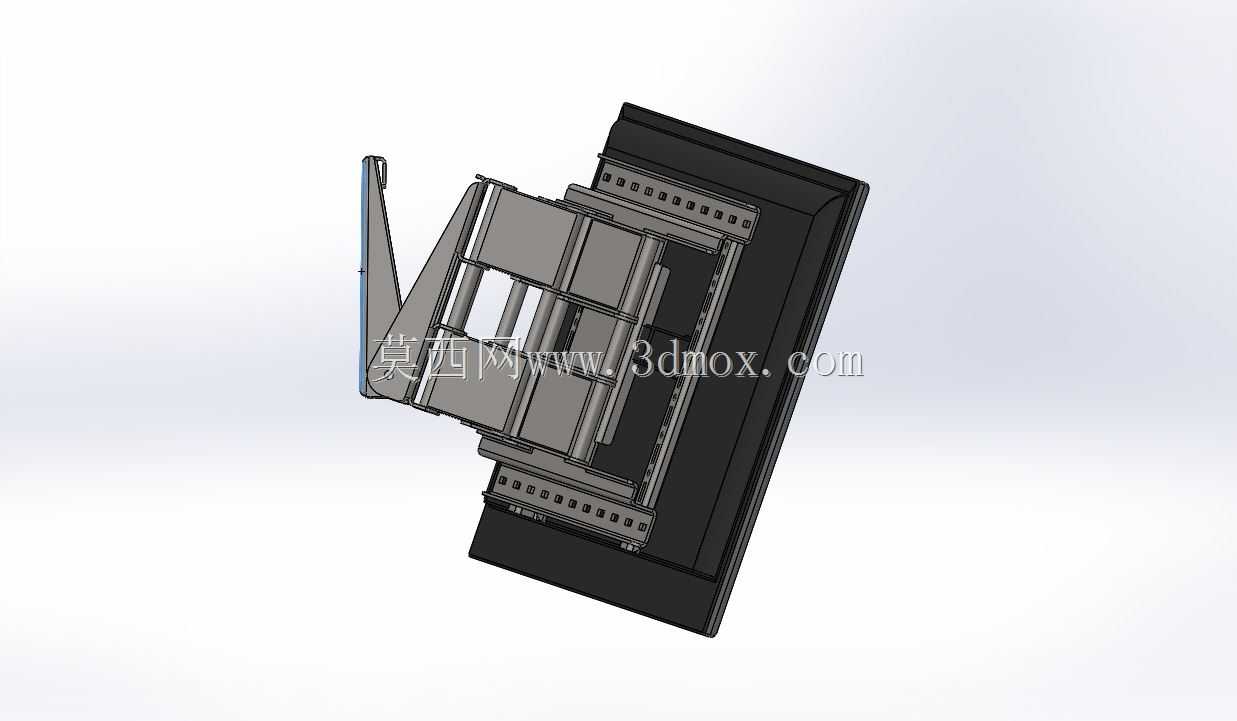

　　留出足够的手部操作空间，不用把整个屏幕从墙面拆下就能完成接口插拔、线路整理的工作，大幅降低后期运维的难度。从结构设计思路来看，这款支架采用分体式组合结构，分为墙面固定底座、中间铰接伸缩臂组、屏幕挂装面板三个核心部分，墙面固定底座采用整块冲压成型的钢板结构，预留多组不同孔距的膨胀螺栓安装位，可以适配混凝土实心墙、承重砖墙等不同的墙面基体，安装时可以根据墙面的龙骨位置、实心区域灵活选择固定点位，避开墙面内预埋的水电管线，降低安装时的墙体破坏风险。中间的伸缩臂组采用多段铰接的平行四边形连杆结构，每处铰接点都采用带防松衬套的销轴连接，臂身的钢板采用折弯加筋的工艺处理，在不增加板材厚度的前提下提升臂身的抗扭、抗弯强度，当屏幕完全拉出时，

　　整个臂组的受力会均匀分散到每段连杆和铰接点上，避免单点应力集中导致的结构变形，同时铰接位置预留阻尼调节结构，可以根据屏幕的实际重量调整摆臂的转动阻尼，既保证角度调整时的顺滑度，也能避免屏幕调整后出现自行下垂、移位的问题。屏幕挂装面板采用通用VESA孔位兼容设计，面板上预留多组横向、纵向的长条调节孔，可以覆盖200200到600400区间的标准挂装孔距，适配不同品牌、不同型号的重型电视背部安装孔，挂装时可以通过长条孔微调屏幕的水平高度，避免安装后出现屏幕倾斜、左右高低不一致的问题，面板下方还设计了防脱锁扣结构，屏幕挂入后锁扣会自动卡入臂身的限位槽，需要拆卸时必须手动拨开锁扣才能将屏幕取下，

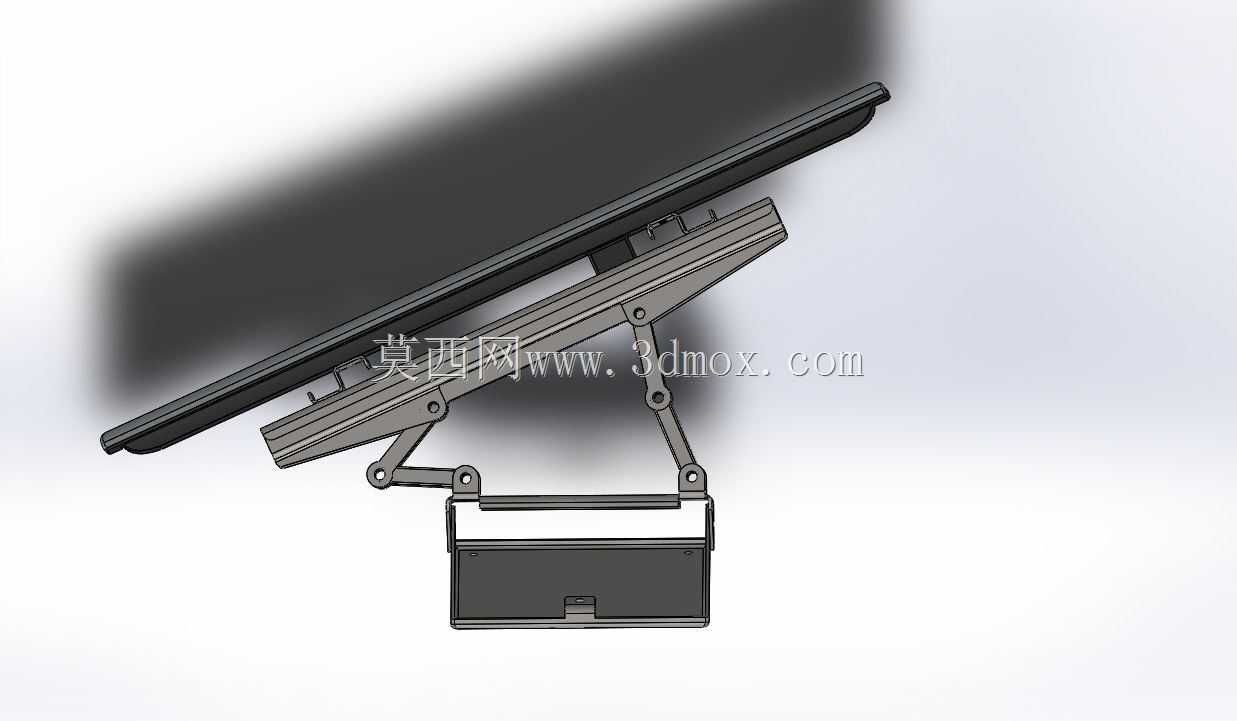

　　从结构上避免意外碰撞导致屏幕从挂架上脱落的风险。在安装边界的设定上，这款支架的收拢状态下屏幕与墙面的距离可以控制在较薄的区间，不会因为挂装支架让屏幕突出墙面过多影响整体美观，完全拉出时的伸出距离可以满足屏幕最大45度左右的左右偏转角度，适配不同的观看视角需求，整体承重上限经过结构校核，可以满足百公斤级以内的重型显示设备挂装需求，安装时需要注意墙面固定底座的膨胀螺栓必须完全打入墙体的实心承重层，禁止在轻质空心砖、石膏板隔墙无加固的状态下直接安装，臂组的铰接销轴在安装完成后需要检查防脱卡簧是否完全到位，避免长期使用过程中销轴脱出引发安全隐患。在细节处理上，所有金属板材的边缘都做了钝化折边处理，没有尖锐的毛刺边角，避免安装过程中划伤施工人员或者破坏屏幕的连接线材，臂身内部预留了走线卡扣位，可以将屏幕的电源线、信号线沿着臂身内部规整固定，避免线路外露影响整洁，也防止调整屏幕角度时线路被臂身挤压、拉扯导致接口损坏。和普通的轻型电视挂架相比，这款支架的结构冗余量更大，每处连接位置的板材厚度、销轴直径都做了针对性加强，即使长期处于满负载状态，也不会出现臂身变形、铰接松旷的问题，对于大尺寸重型电视的长期挂装来说，结构可靠性远高于普通轻薄挂架，同时兼顾了角度调节的灵活性，不会因为追求承重就牺牲使用过程中的调节便利性。
