M10规格外六角螺栓配六角螺母紧固组件

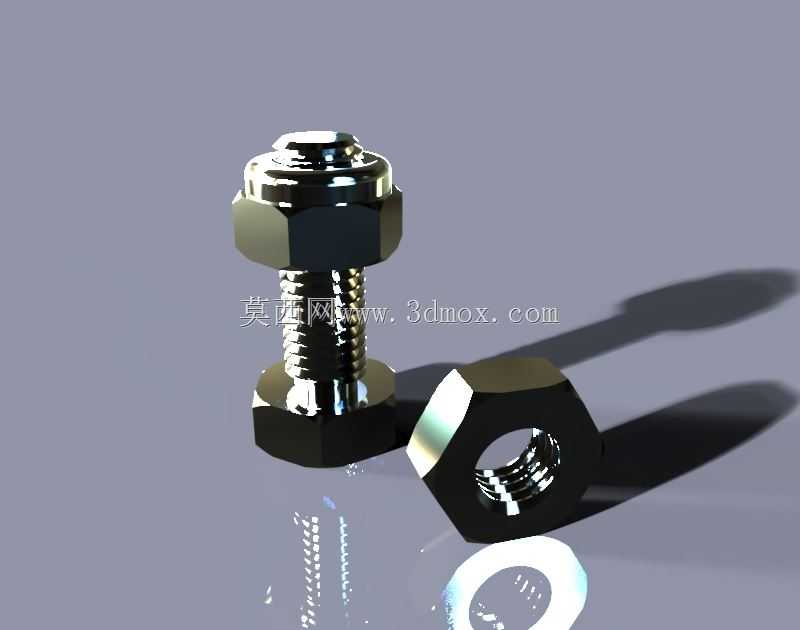

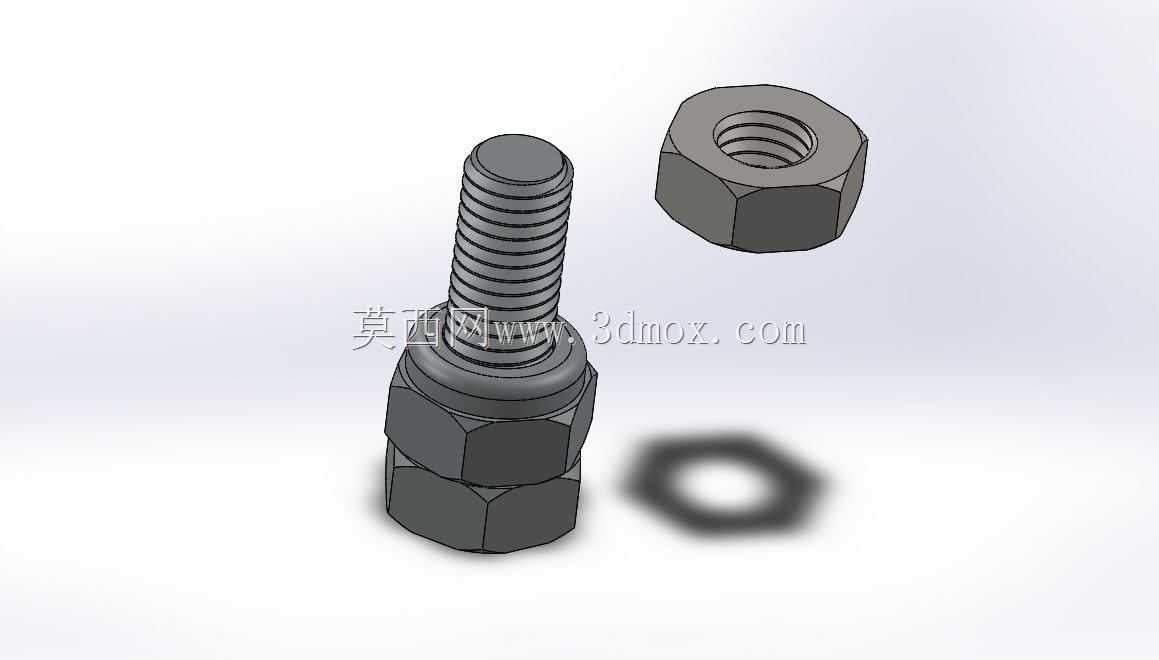

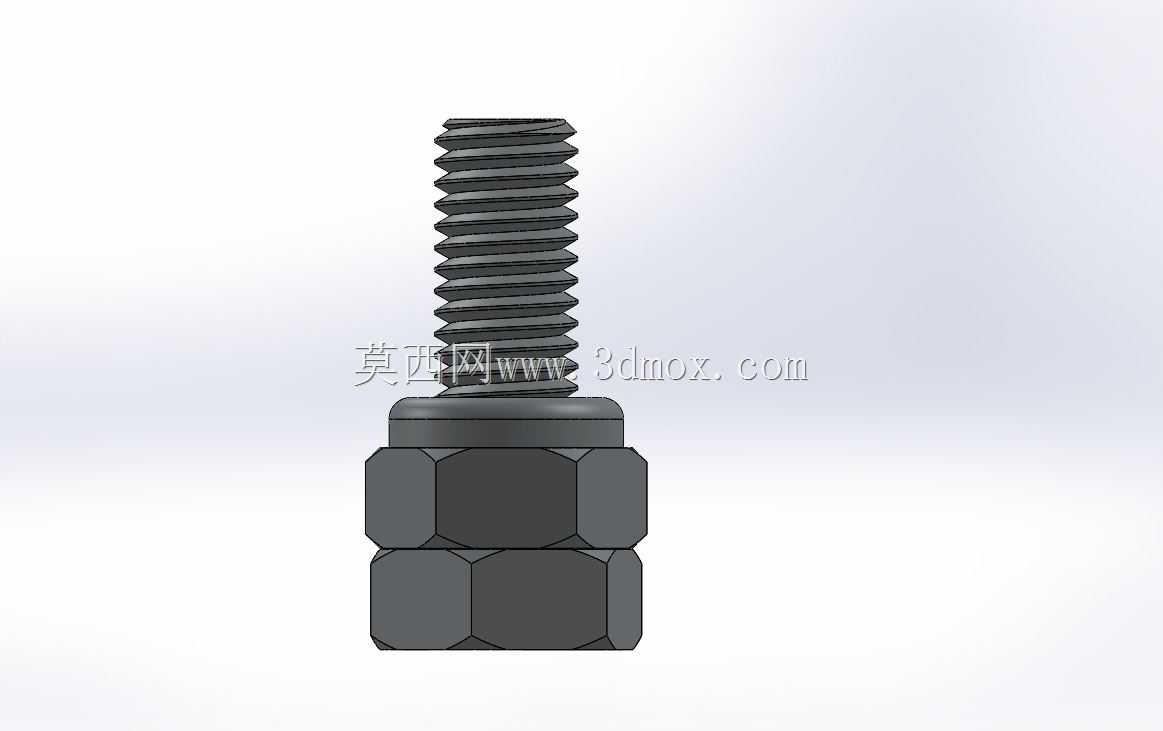

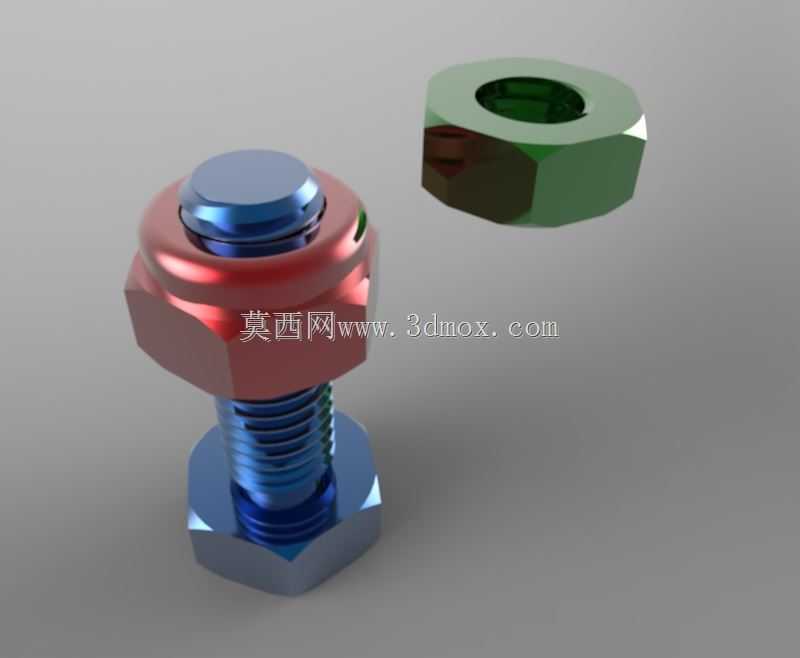

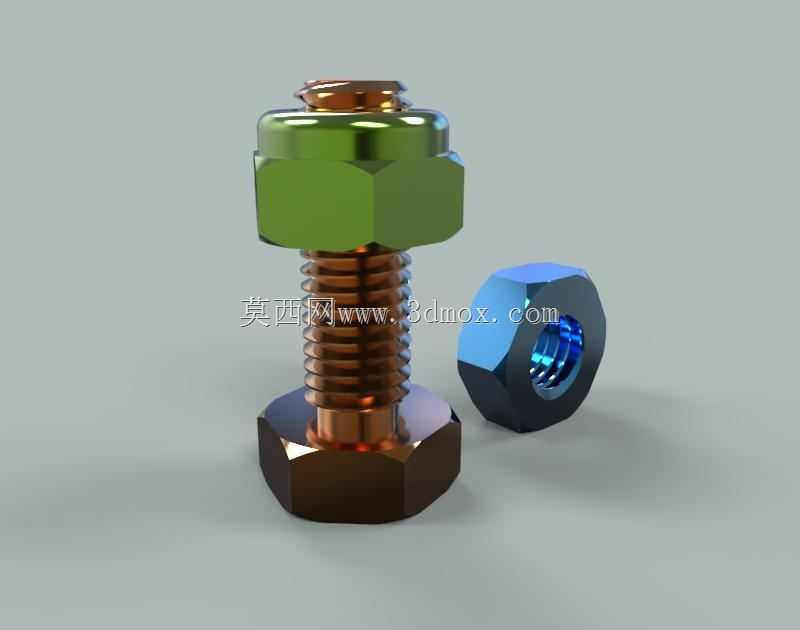

　　在各类机械结构装配、钢结构搭建、机电设备安装的场景里，螺纹紧固是应用最广泛的可拆卸连接方式，M10规格的螺栓螺母组合更是其中覆盖场景极广的一类基础连接件。这套模型还原的是外六角螺栓搭配六角螺母的常规组合，螺栓头部采用标准外六角构型，适配常规开口扳手、套筒扳手的拧紧作业，头部下表面做了平整承压面设计，拧紧时可均匀分散接触面压应力，避免被连接件表面出现压痕或应力集中损伤。螺杆部分采用标准公制粗牙螺纹构型，牙型角60度，螺纹大径控制在10mm公称尺寸范围内，螺距符合通用粗牙螺纹规范，螺纹收尾处做了合理的退刀结构，既保证螺纹加工的工艺可行性，也避免螺母拧到螺纹末端时出现卡滞、牙型磕碰的问题。配套的六角螺母采用与螺栓同级精度的内螺纹设计，

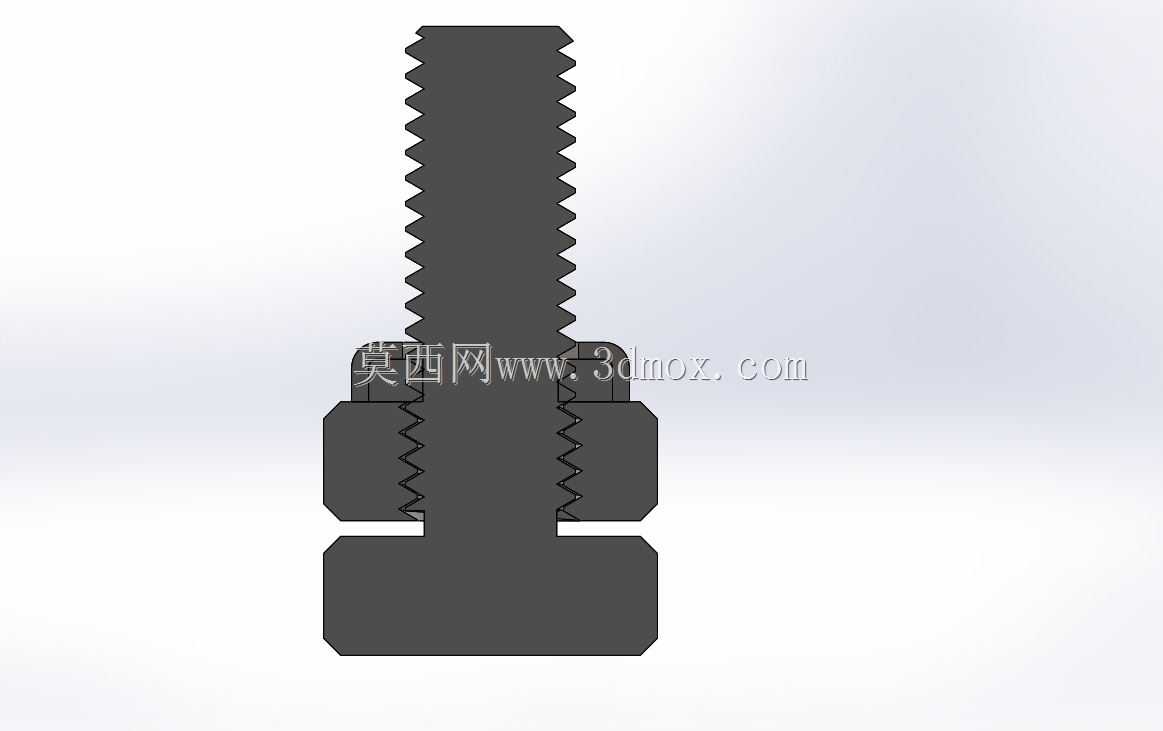

　　螺母对边尺寸、厚度均匹配通用标准，承压面平整，与螺栓配合时可实现均匀的预紧力传导。从安装边界来看，这套M10紧固件适配的被连接件总厚度需要匹配螺栓的有效螺纹长度，安装时需要在螺栓穿过被连接件的通孔后预留足够的螺纹旋合长度，保证螺母完全旋合后至少有2-3牙螺纹露出螺母端面，避免螺纹旋合长度不足导致连接失效。设计这类紧固件模型时，首先要保证螺纹参数的准确性，公制螺纹的牙型轮廓、大径小径、螺距公差都需要符合通用机械标准，避免建模时出现螺纹干涉、无法正常装配的问题；其次要还原六角头的棱角、承压面的倒角细节，这些细节直接影响后续装配仿真、工程图导出的准确性。在实际应用中，这类M10螺栓螺母组合可用于普通机械设备的机架拼接、钣金护罩安装、

　　低压管路支架固定、小型传动部件的基座连接等场景，当需要承受振动载荷时，还可搭配平垫圈、弹簧垫圈使用，平垫圈可增大承压面积，保护被连接件表面，弹簧垫圈可提供防松预紧力，避免设备运行过程中螺母受振动出现回转松脱。建模过程中，螺栓头部与螺杆的过渡处做了合理的圆角处理，还原实际冷镦加工的工艺特征，避免直角过渡带来的应力集中问题，这也和实际零件的力学性能要求匹配——紧固件在承受拉载荷时，头部与螺杆的过渡位置是应力集中高发区，合理的圆角可大幅降低该位置的断裂风险。螺母的端面倒角也做了还原，既方便安装时螺母与螺栓螺纹的对中导入，也可去除加工毛刺，避免安装时毛刺刮伤被连接件表面。从装配逻辑来看，这套组件的同轴度需要严格控制，

　　螺栓螺杆轴线与头部承压面、螺母两端承压面都需要保证垂直，否则拧紧时会出现偏载，导致预紧力分布不均，连接可靠性下降。在做整机装配仿真时，这类标准件模型的准确建模可帮助设计人员提前核查安装空间，比如扳手操作所需的空间余量、螺栓伸出长度是否会与周边运动部件发生干涉，避免实际加工装配时出现空间不足、无法拧紧的问题。对于设备运维场景来说，标准化的M10紧固件也方便备件储备，出现零件损坏时可快速替换，无需定制特殊规格零件，降低运维成本。在不同的应用场景下，这类紧固件可选用不同的材质与表面处理，比如普通室内场景可选用镀锌碳钢件，防腐场景可选用不锈钢件，高强度连接场景可选用8.8级及以上的高强度合金钢件，模型的基础构型可直接复用，仅需调整材质参数与表面处理效果即可适配不同的设计需求。
