M8规格螺钉螺母配套紧固件三维结构

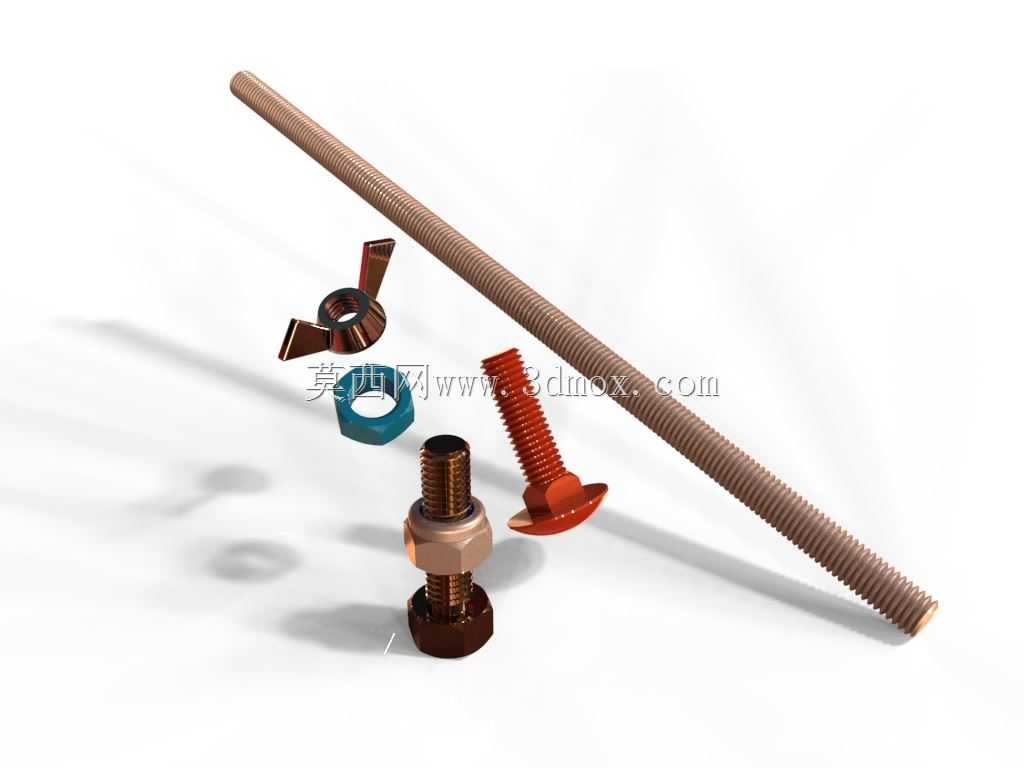

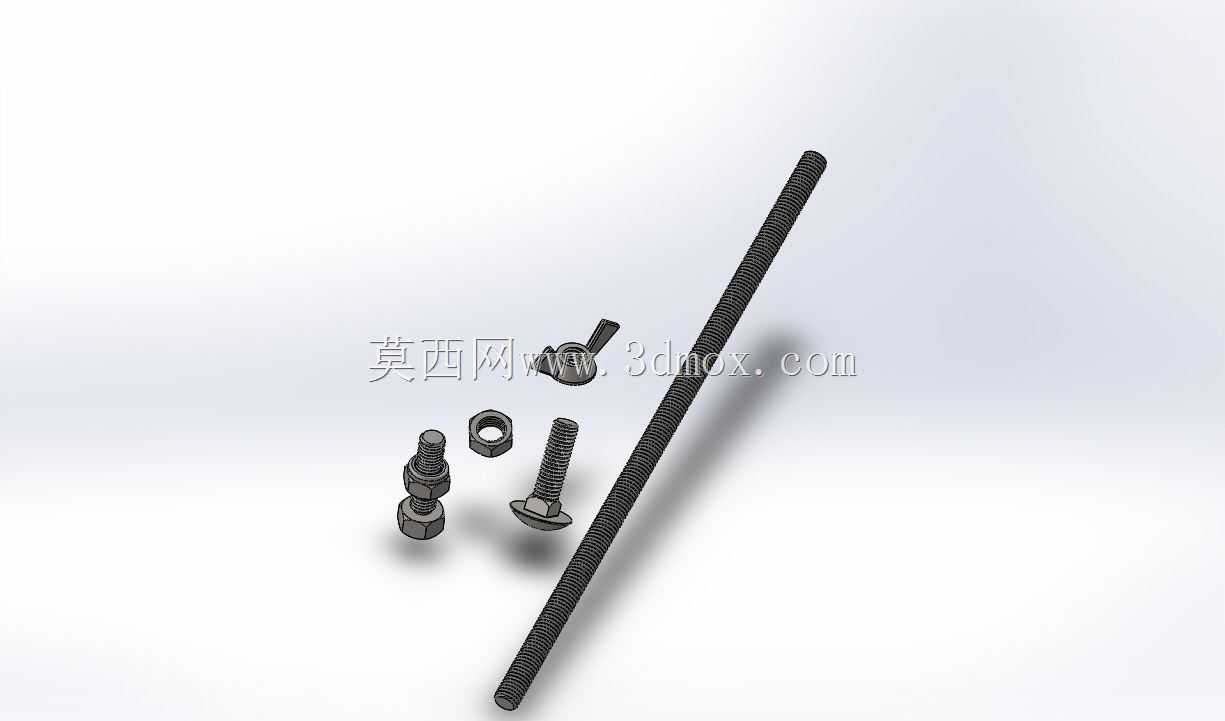

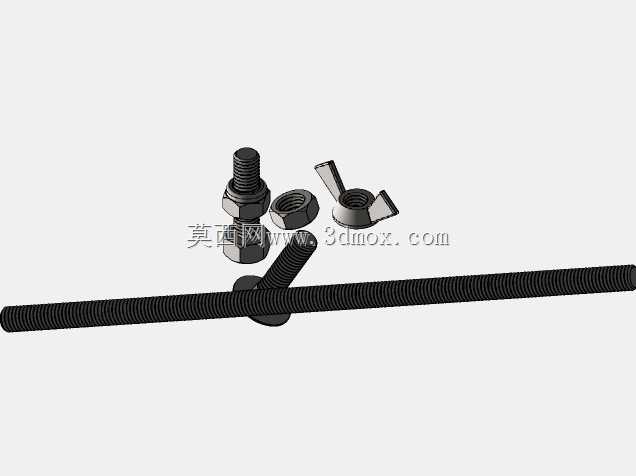

　　在各类机械装配场景中，M8规格的螺纹紧固件是覆盖范围极广的基础连接元件，小到小型自动化设备的机架拼接、电气柜内部元件固定，大到普通机床的外罩安装、输送线的导轨定位，都能见到这类紧固件的应用身影。这套三维模型完整还原了同规格下不同头型螺钉与配套螺母的实际结构，包含全螺纹长杆螺柱、蝶形螺母、外六角螺母、盘头螺钉等常用配套件，每一处螺纹牙型都按照普通公制螺纹的标准参数建模，牙距、牙型角、螺纹大径小径的尺寸关系完全符合机械设计手册中的规范要求，可直接用于装配干涉检查、连接强度校核的仿真环节。

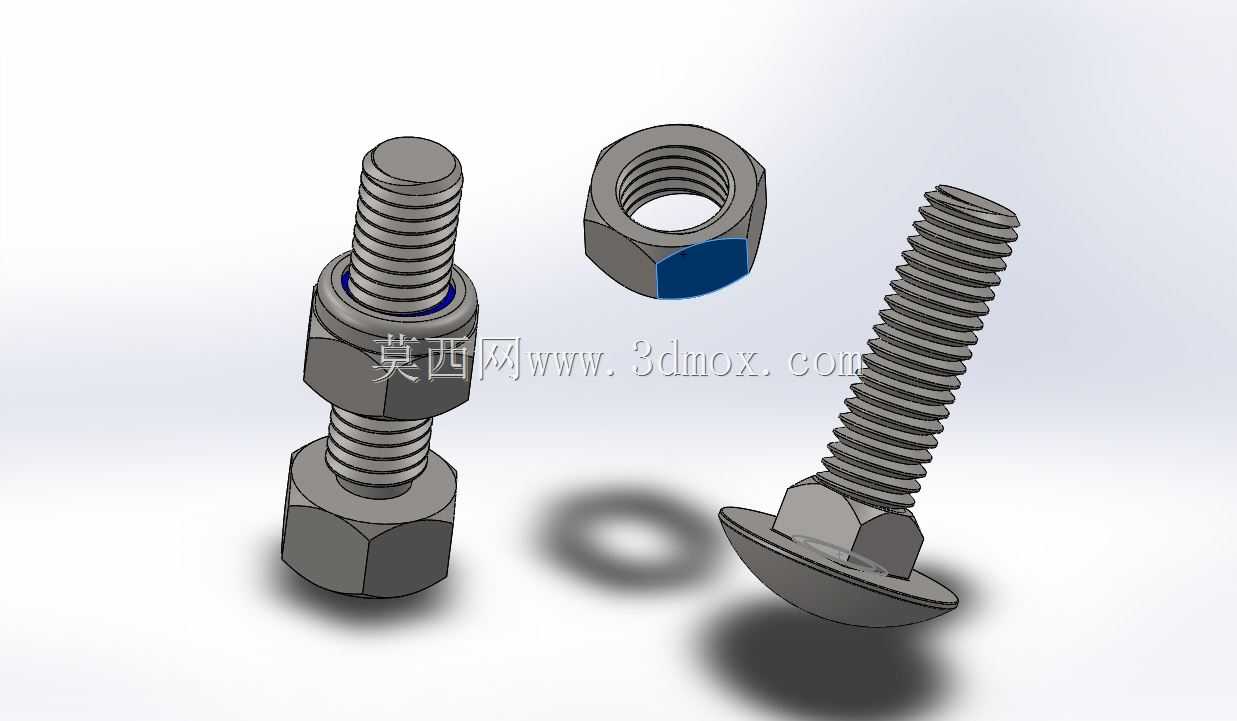

　　从实际选型角度看，不同头型的螺钉对应完全不同的安装场景：长杆全螺纹螺柱多用于两块厚度较大的连接板贯穿连接，两端配合螺母锁紧时，可通过调整螺母旋入位置适配不同的总装厚度，不需要提前精确计算螺柱的裁切长度，在现场修配、工装调整环节的适配性极强；盘头螺钉的头部承载面更大，锁紧时对被连接件表面的压强更小，适合固定铝板、绝缘板这类表面硬度偏低的工件，避免锁紧过程中压伤工件表面；蝶形螺母不需要借助扳手即可手动拧紧，多用于需要频繁拆装的检修口盖板、可调式挡块的锁紧位置，日常维护调整时不需要额外携带工具，操作效率更高。

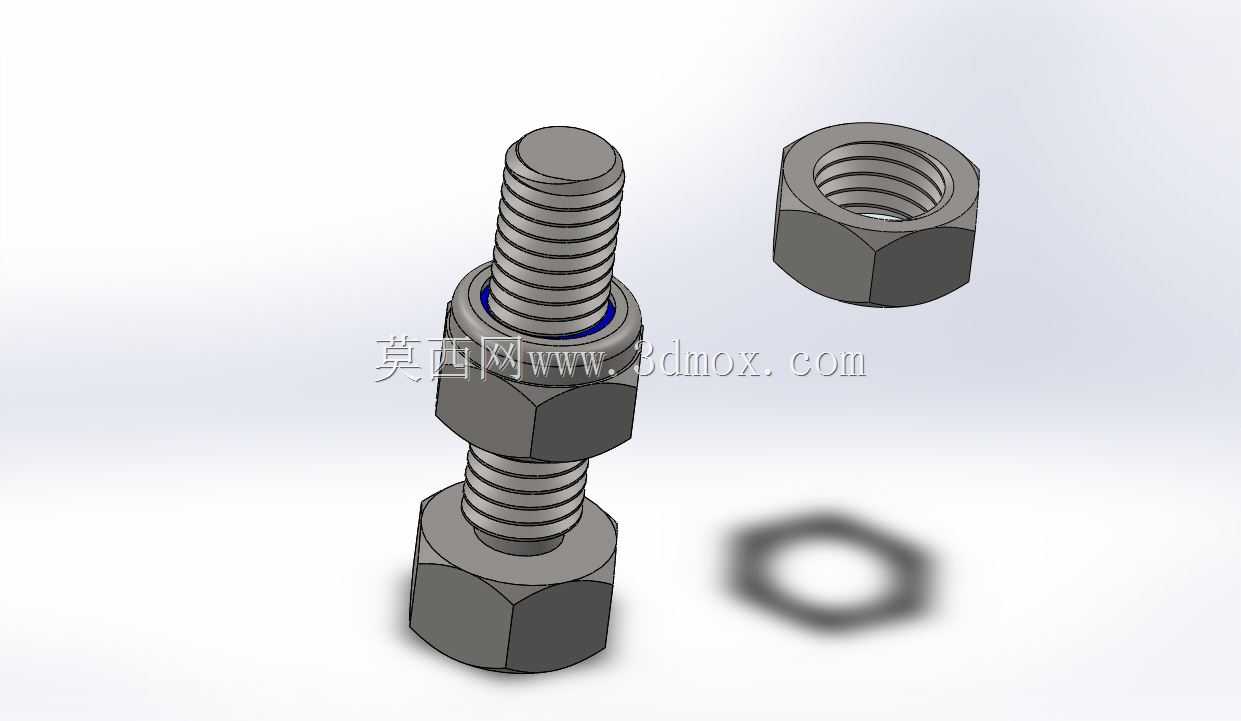

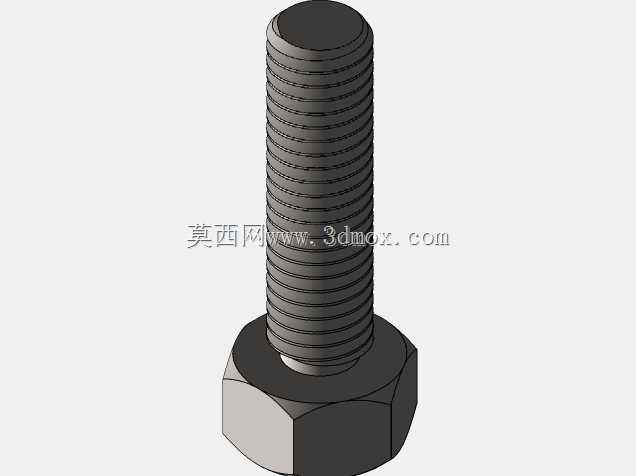

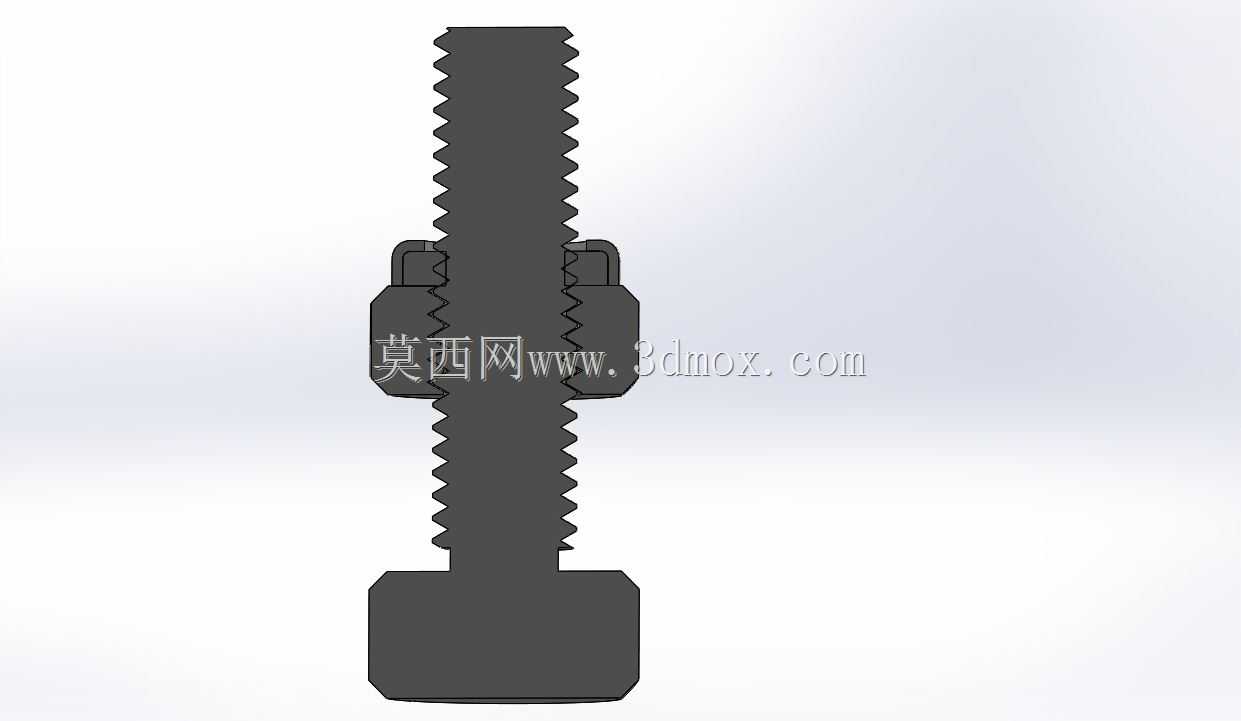

　　建模过程中，每类零件的安装边界都做了精准还原：外六角螺母的对边尺寸、对角尺寸完全符合标准紧固件的公差要求，装配时对应的扳手空间预留尺寸可直接从模型中测量提取，不需要额外查阅标准手册换算；螺钉头部的槽型尺寸、螺母的倒角角度都按照实际加工后的形态建模，在做整机三维装配时，不会出现模型与实际零件尺寸不符导致的装配干涉问题。螺纹部分的建模没有采用简化的贴图示意，而是还原了真实的螺旋牙型结构，在做有限元受力分析时，可直接导入模型计算螺纹啮合处的应力分布，判断不同锁紧力矩下的螺纹变形量，给连接结构的强度校核提供准确的模型基础。

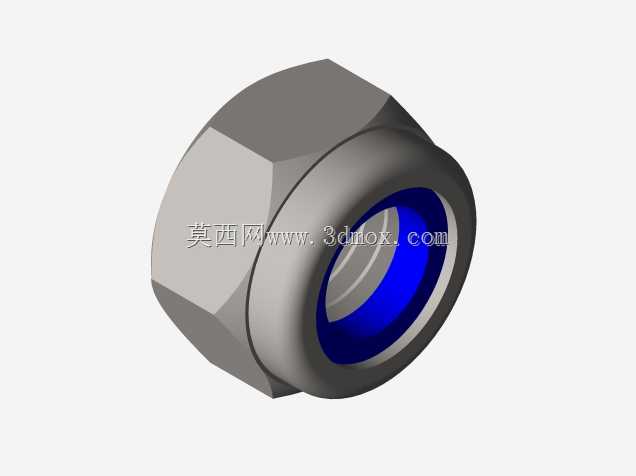

　　在设备装配的实际流程中，这类紧固件的选型往往需要结合被连接件的材质、受力方向、拆装频率综合判断：如果是承受横向剪切力的连接位置，配套螺母时需要加装平垫圈增大接触面积，避免振动过程中螺母松动；如果是经常受交变载荷的连接位置，还需要搭配弹簧垫圈或者防松螺母，这套模型中也预留了垫圈的装配位置，设计人员可根据实际工况直接在装配体中添加对应标准件，不需要重新调整螺钉螺母的配合位置。从安装空间来看，M8螺钉对应的穿装孔直径通常取8.5mm，外六角螺母的扳手活动空间半径不小于14mm，这些尺寸边界都可通过三维模型直接测量，在做整体结构布局时，可提前预留足够的操作空间，避免后期装配时出现扳手无法就位、螺钉无法穿装的问题。

　　不同于很多简化的标准件模型，这套模型还原了不同表面处理状态下的零件外观差异，不同材质的紧固件表面色泽、倒角细节都有区分，在做设备三维渲染、方案展示时，可直接调用模型装配，不需要额外调整外观材质，就能呈现出接近真实装配效果的视觉表现。对于刚接触结构设计的从业者来说，也可通过拆解这套模型，直观理解不同类型螺钉螺母的配合关系、螺纹啮合的结构原理，掌握公制紧固件的尺寸对应逻辑，在后续选型设计时避免出现尺寸不匹配、选型不合理的问题。
