工业设备用880-1780规格焊接式密封门结构

　　这款焊接成型的门体结构，主要应用在各类工业柜体、大型设备舱室、仓储隔断以及生产线防护单元的出入口位置，在车间现场的设备运维、物料存取、安全防护场景中承担核心的启闭与密封功能。从实际使用场景来看，这类门体常配套在大型焊接设备柜体、环保处理设备舱、工业烘箱以及重型仓储货架的侧封位置，需要兼顾启闭操作的便捷性、闭合后的结构密封性，以及长期反复开关后的结构抗形变能力，相比螺栓拼接的门体结构，焊接成型的结构在抗冲击、密封连续性上有明显优势，尤其适合存在少量粉尘、切削液飞溅的机加工车间环境，能有效阻挡外部杂物进入设备内部，同时避免设备运行过程中内部介质向外泄漏。

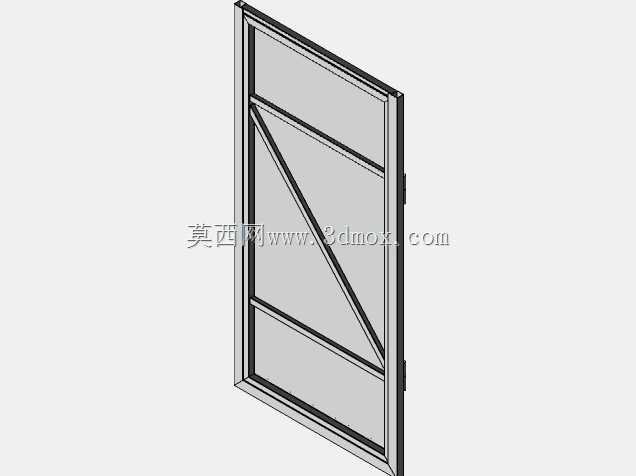

　　从设计思路来看，这款门体采用多段折弯钣金拼焊的结构形式，没有采用复杂的冲压模具成型，主要是考虑到该规格门体的适配尺寸跨度较大，从880mm到1780mm的宽度适配范围，采用折弯焊接的工艺可以灵活调整门体的整体尺寸，不需要针对每一个宽度规格单独开制冲压模具，大幅降低了多规格适配的生产制造成本。门体的边框采用多次折弯的U型嵌套结构，拼焊位置的焊缝设置在门体内侧非接触面，既保证了门体外表面的平整美观，也避免焊缝外露容易积灰、被腐蚀的问题，同时折弯形成的双层边框结构，大幅提升了门体整体的抗扭刚度，即使在1780mm的最大宽度规格下，门体中部的形变量也能控制在允许范围内，不会出现长期使用后门体下垂、闭合不严的问题。

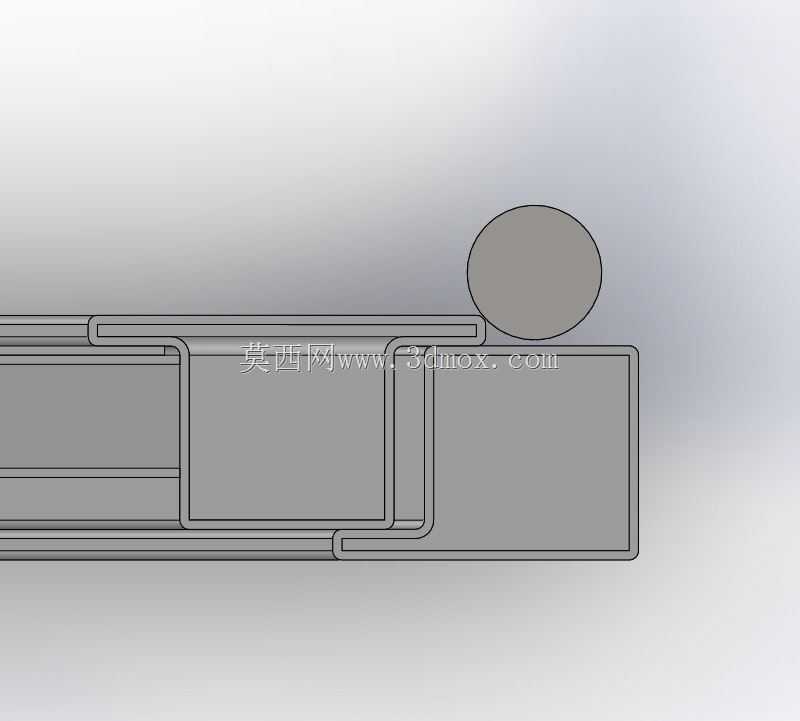

　　在功能特性上，门体闭合位置的配合面采用阶梯式搭接结构，关闭时门体的折弯边可以嵌入门框对应的凹槽内，形成类似迷宫密封的结构，不需要额外加装复杂的密封胶条就能实现基础的防尘防溅效果，如果应用在密封要求更高的场景，也可以在阶梯搭接面粘贴发泡密封胶条，进一步提升密封等级。门体顶部设置的铰接安装位采用一体化焊接的轴套结构，相比后期螺栓固定的合页，焊接轴套的同轴度更容易保证，启闭过程中不会出现合页错位、卡滞的问题，同时轴套位置预留了润滑脂加注的间隙，长期使用可以定期加注润滑脂降低铰接位置的磨损，延长门体的使用寿命。门体的锁具安装位采用预留平板结构，可以根据实际使用需求搭配不同类型的锁具，包括普通拉手锁、连杆锁、压紧式门锁等，适配不同防护等级的使用需求。

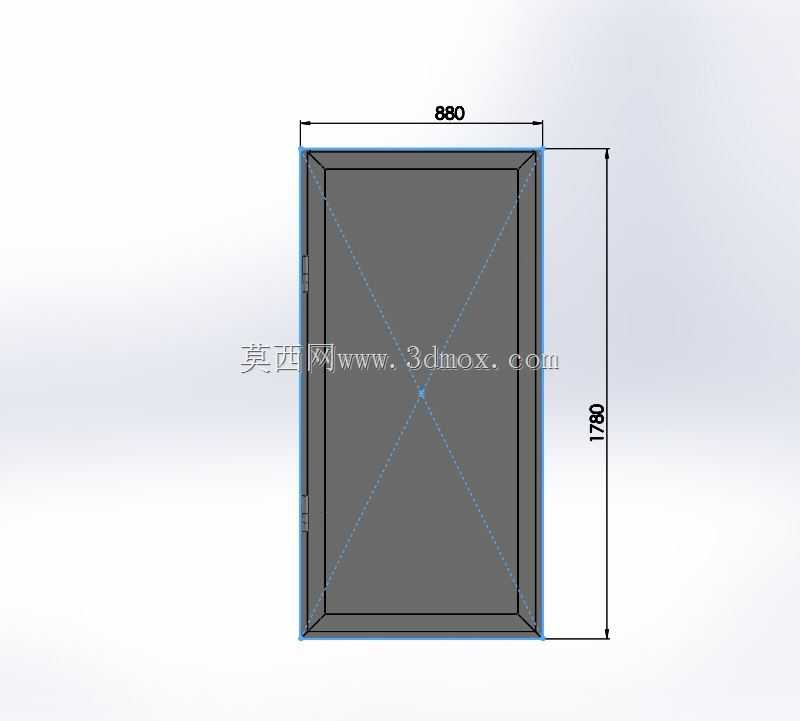

　　从外形尺寸与安装边界来看，这款门体的有效宽度覆盖范围从880mm到1780mm，高度方向可以根据实际安装需求进行同比例调整，门体自身的厚度由折弯钣金的规格决定，常规采用2mm厚度的冷轧钢板折弯焊接，整体厚度控制在45mm左右，不会占用过多的安装空间。安装时需要注意，门框的焊接安装面需要保证平面度公差在2mm以内，避免安装后门体闭合出现缝隙不均的问题，铰接轴的安装位置需要保证上下同轴度偏差不超过1mm，否则会出现启闭阻力过大、门体倾斜的问题。门体开启角度可以达到180度，完全开启后门体贴合在设备侧表面，不会占用通道空间，适合车间内通道宽度有限的安装场景。另外门体的焊接位置全部采用连续满焊工艺，焊接完成后对焊缝进行打磨整平，表面可以根据使用需求做喷塑、喷漆或者镀锌处理，适配不同腐蚀环境下的使用要求，在普通机加工车间环境下，采用喷塑处理的门体使用寿命可以达到十年以上，不需要频繁更换维护。

　　在实际选型应用中，需要根据安装位置的空间大小确定门体的具体宽度尺寸，如果是人员通行的检修门，宽度一般设置在880mm到1000mm之间，满足人员携带工具进出的需求，如果是大型设备的物料进出舱门，则可以选择1500mm到1780mm的大宽度规格，满足大型工件的进出需求。同时需要根据使用场景的密封要求，确定是否需要在搭接面加装密封胶条，以及选择对应的锁具类型，如果是存在负压的设备舱室，需要选用压紧式门锁，保证门体闭合后能够压紧密封胶条，避免出现漏风的问题。这款焊接门体的结构设计没有采用复杂的异形结构，所有的折弯工序都可以在普通数控折弯机上完成，焊接工序也不需要特殊的焊接设备，普通的二保焊就可以完成加工，生产加工的门槛较低，适合各类设备加工厂自行加工制作，也可以根据实际使用需求对局部结构进行微调，比如在门体上加装观察窗、通风栅格等附件，不需要对整体结构做大幅改动，适配性非常强。
