低成本5型地窖门结构三维设计

　　在地下仓储、农户地窖、小型地下设备间这类场景中，出入口的防护门是隔绝地下潮气、阻挡鼠虫侵入、避免人员意外跌落的核心部件，这款5型地窖门的设计完全围绕地下出入口的实际使用需求展开，没有冗余的装饰结构，所有结构都服务于实用功能。从实际安装场景来看，这类地窖门多适配于北方农村的果蔬存储地窖、厂区室外小型地下管井入口、山地林下种植的临时存储窖口，这类场景的共同特点是安装基面多为砖砌或混凝土浇筑的窖口圈梁，日常开启频率不高，但对密封性能、抗形变能力、户外耐候性有明确要求，同时还要兼顾低成本的落地需求，毕竟这类窖口的配套设施预算普遍不高，没必要采用过于复杂的高端密封门结构。

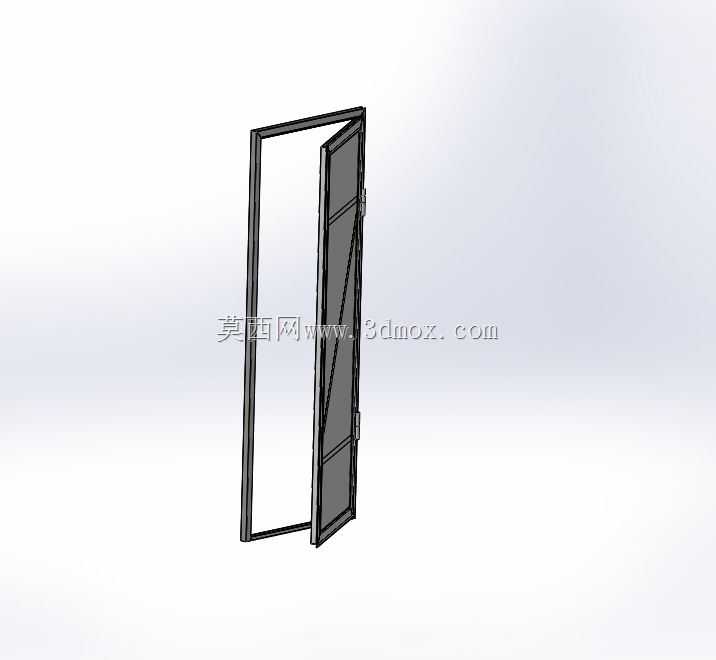

　　设计思路上首先摒弃了复杂的多连杆锁闭、加厚整板冲压的高成本方案，采用矩形框式门扇加斜向加强筋的结构，门扇主体采用薄钢板弯折成型，内部焊接斜向布置的加强筋，既可以避免薄钢板在长期户外使用中出现翘曲变形，又能大幅降低材料用量，控制整体制造成本。门框采用等边角钢焊接成型，安装时可以直接通过膨胀螺栓固定在窖口的混凝土圈梁上，角钢的直角边可以刚好贴合圈梁的顶面与侧面，不需要额外做复杂的安装基面找平，现场施工时只需要将窖口周边的浮土清理干净，保证圈梁顶面平整即可完成固定，安装门槛极低，普通农户或厂区运维人员不需要专业安装团队就能完成装配。

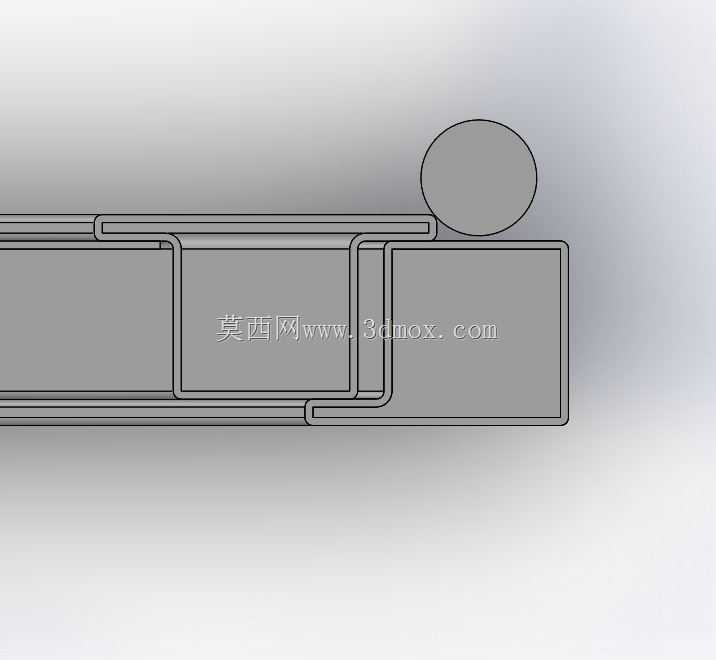

　　从功能特性来看，这款门采用单侧铰接的开启方式，合页采用外露式的加厚焊接合页，承重能力足够支撑门扇的长期开合，不会出现门扇下垂刮蹭门框的问题；门扇与门框的贴合面预留了密封胶条的安装槽，后期可以粘贴橡胶密封胶条，关闭后可以有效阻挡外部的雨水、落叶顺着缝隙流入窖内，同时也能阻止老鼠、昆虫顺着缝隙进入存储区域，对于存储果蔬、零散设备的地窖来说，这种密封程度完全可以满足使用需求。门扇上没有设置额外的观察窗、通风栅这类冗余结构，一方面是降低加工难度与成本，另一方面也能避免这些结构成为密封薄弱点，毕竟地窖内部的通风可以通过单独设置的通风管完成，不需要在门扇上开孔破坏整体密封性。

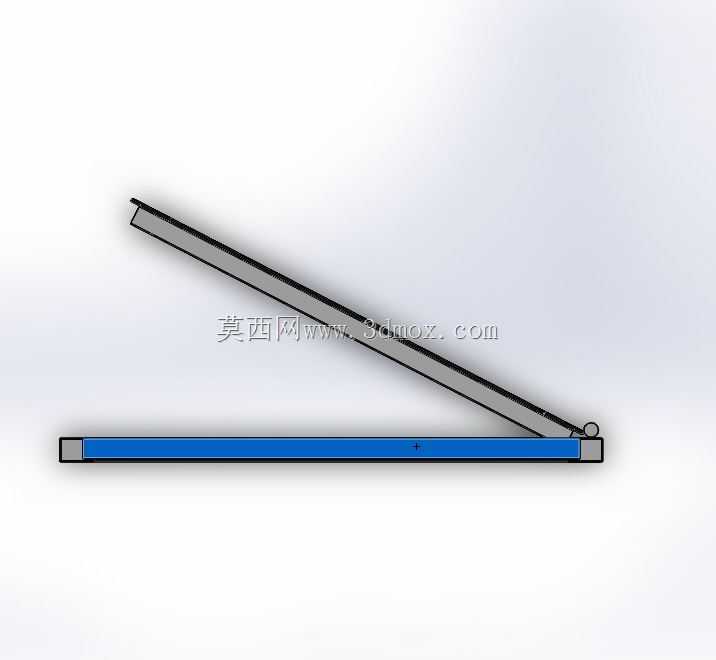

　　关于安装边界与尺寸适配，这款门的门框外轮廓尺寸适配常规的800mm宽、1800mm高的人行窖口尺寸，安装时需要在窖口圈梁上预留至少100mm宽的固定平面，用来固定门框的角钢边；门扇开启方向可以根据现场实际情况调整为左开或右开，只需要在焊接合页时调整安装位置即可，不需要改动整体门扇结构。门扇开启后的最大翻转角度可以达到180度，开启后可以完全贴合在窖口外侧的地面上，不会占用窖口的通行空间，搬运存储物资时不会出现门扇磕碰的问题。考虑到户外使用的防锈需求，整体结构焊接完成后只需要做简单的除锈喷涂防锈漆即可，不需要做复杂的喷塑、镀锌处理，进一步压缩制造成本，后期维护也十分方便，出现漆面破损时只需要打磨后重新刷漆就能继续使用，不存在特殊的维护要求。

　　从结构强度来看，斜向加强筋的布置刚好沿着门扇的对角线方向，能够将门扇受到的外力均匀传递到四周的门框上，即使有人踩在关闭的门扇上，也不会出现门扇凹陷变形的问题，完全可以承受日常人员偶尔踩踏、冬季积雪覆盖的载荷，不需要额外做加强处理。锁闭结构采用简单的插销式设计，在门扇内侧可以加装插销，从内部锁闭时外部无法开启，也可以根据需求在外侧加装挂锁锁扣，满足户外无人值守时的防盗需求，锁扣位置直接焊接在门扇与门框的贴合处，不需要额外开孔，加工十分方便。
