电机振动测量模拟教学实训装置

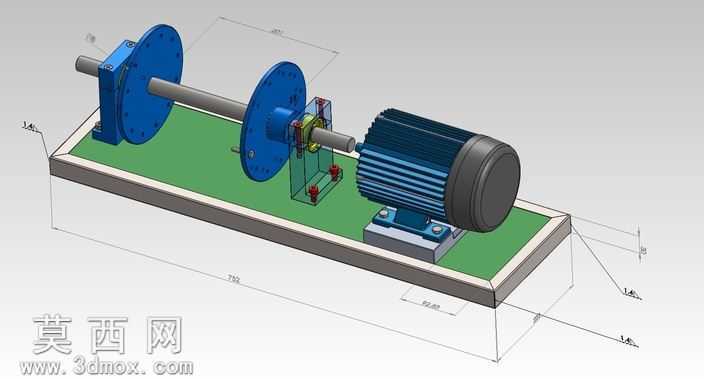

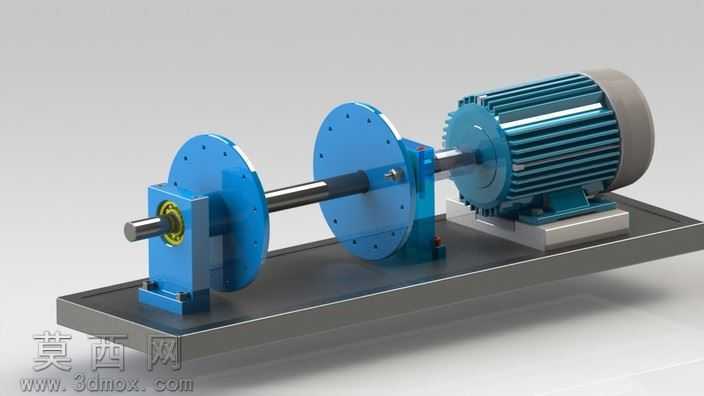

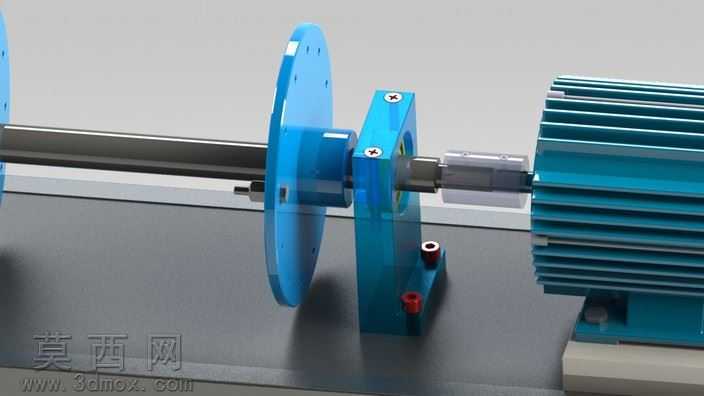

本作品为面向机械振动教学场景设计的电机振动测量模拟实训装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际生产的尺寸约束，确保各部件装配关系准确无干涉。装置主体以工业常用的三相异步电机为动力核心，建模时还原了电机外壳的散热鳍片结构、端盖定位止口、输出轴轴伸等细节，外壳材质采用哑光蓝灰色金属漆材质，通过调整材质的粗糙度、金属度参数，还原真实工业电机的铸铁外壳质感，散热鳍片的边缘做了微小的倒角处理，避免渲染时出现锐利边缘的失真效果。动力输出端通过弹性联轴器连接传动长轴，联轴器部分还原了弹性缓冲垫、锁紧顶丝的细节结构，材质区分了金属刚性部件与橡胶缓冲部件的质感差异，金属部件做了轻微的拉丝纹理处理，橡胶部件则设置了较低的反光度与较高的粗糙度，还原橡胶材质的哑光特性。传动长轴上装配有带轮结构，带轮采用与电机外壳同色系的蓝色涂装，轮槽部分做了精准的尺寸匹配，可适配标准V型传动带的装配需求，带轮通过键连接与传动轴实现周向固定，建模时还原了键槽的配合结构与轴端挡圈的固定结构。传动轴通过立式轴承座实现支撑固定，轴承座建模还原了底座安装孔、轴承安装腔、注油孔等细节结构，轴承座底部设置了两个红色的锁紧调节部件，可用于调整轴承座的安装位置，模拟不同轴系对中状态下的振动特性，红色部件采用亮面烤漆材质，与蓝色主体结构形成清晰的视觉区分，便于实训时快速识别调节点位。整套装置固定在平整的金属安装平台上，平台表面做了细微的磨砂金属纹理处理，边缘做了圆角过渡，渲染时采用柔和的工业场景布光，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构轮廓与材质质感，同时避免过度反光造成的细节丢失。设计过程中充分考虑了教学演示的需求，所有部件的结构都做了可视化处理，没有冗余的遮挡结构，能够直观展示电机动力输出、联轴器传动、轴承支撑、带轮传动的完整传动链路，可用于模拟不同对中误差、不同轴承间隙、不同带轮张紧度下的轴系振动特性，帮助学习者直观理解机械振动的产生原理与测量逻辑，整套模型的结构比例完全参照真实工业实训装置缩放，可直接用于教学课件制作、虚拟实训系统搭建等场景。
