地下通道用长条形钣金焊接地窖门结构

　　这类长条形地窖门主要应用于地下仓储空间、厂区地下管线检修井、民用地窖、半地下设备间的竖向出入口位置，区别于常规水平开启的窖井盖，采用侧开式铰接结构，适配狭长型竖向出入洞口，人员进出时无需完全移除门体，开启后可依托侧边铰接结构形成稳定的侧向支撑，避免门体占用洞口上方的通行空间，尤其适合洞口上方有管线、设备遮挡，无法采用上翻式窖门的安装场景。从结构设计逻辑来看，整个门体采用钣金折弯加焊接的成型工艺，门框部分采用等边角钢拼焊成矩形外框，安装时可直接预埋于洞口的混凝土结构内，或者通过膨胀螺栓与洞口侧边的砌体结构固定，框体与洞口接触面预留密封胶条安装槽，关闭后可阻挡地表积水、落叶、杂物落入地下空间，同时能阻隔地下潮气向上扩散。

　　门芯部分采用薄钢板折弯成型，内部设置纵向加强筋，筋板与门板采用段焊连接，既保证门体整体抗变形能力，避免人员踩踏或者重物倚靠时出现门板凹陷，又能控制整体重量，单人即可完成开启、关闭操作，无需额外配置助力结构。门体与门框的铰接侧采用通长焊接合页，合页销轴采用不锈钢材质，避免长期处于潮湿地下环境出现锈蚀卡滞，合页安装位置预留3mm的调节间隙，可抵消安装时门框的焊接变形或者土建施工的尺寸偏差，保证门体开关顺畅无卡涩。从安装边界尺寸来看，门体整体为窄长矩形结构，宽度适配单人侧身通行的最小尺寸要求，高度覆盖常规地下窖洞的竖向通行高度，门框外沿尺寸比洞口结构尺寸每边大出20mm，形成搭边结构，安装时可直接压在洞口的结构面层上，

　　无需额外做洞口收边处理，降低土建配合的精度要求。门体关闭后的锁紧结构采用侧边暗装插销，插销杆插入门框对应的预留孔内，可从地下侧或者地上侧完成锁闭，避免非授权人员随意开启地下空间，同时插销结构隐藏于门体侧边的折弯槽内，地表侧无突出部件，不会绊倒过往人员，也避免杂物磕碰导致锁具损坏。在焊接工艺处理上，所有钣金拼接位置均采用连续焊缝打磨平整，门板表面做磷化防锈处理后喷涂户外塑粉，可适应露天环境下的日晒雨淋，不会出现短时间内锈蚀掉漆的问题。门体的开启角度可达到180度，完全开启后门板可贴合在洞口侧边的墙体上，不会占用洞口的通行宽度，人员搬运小型工具、物料进出地下空间时不会被门体剐蹭。针对部分地下空间需要通风的需求，

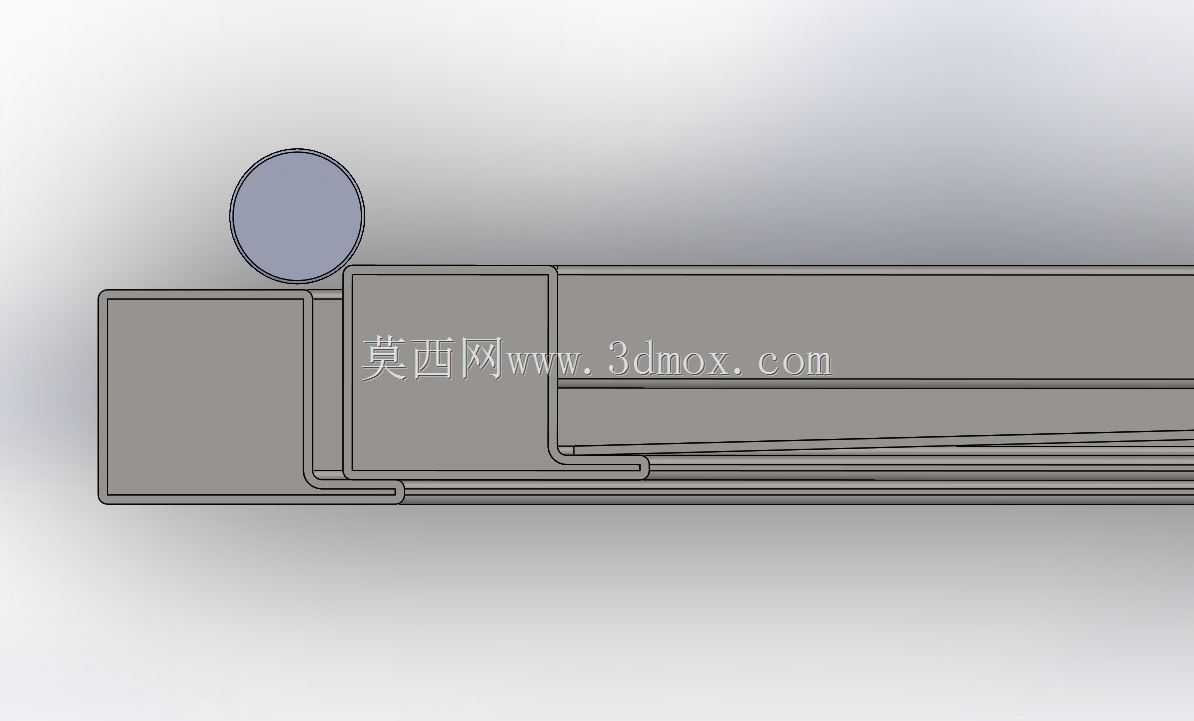

　　门体上部可预留可开启的通风小窗，不过本次设计的实体门结构主要针对保温、密封要求较高的仓储类地窖，门板内部可根据需求填充保温棉层，降低地下空间与地表的热量交换，利于地窖内储存物品的温度稳定。在结构强度校核上，门板可承受不小于100kg的均布载荷，满足人员临时踩踏或者小型重物临时放置的需求，门框与墙体连接的固定点间距不大于300mm，保证门体受到侧向冲击时不会出现门框脱落的问题。设计过程中特意规避了复杂的冲压模具需求，所有钣金件均可通过常规剪板、折弯设备加工完成，焊接采用普通二氧化碳气体保护焊即可，无需特殊焊接工艺，适合小规模加工或者现场制作，降低生产与安装成本。门体与门框的配合面采用折弯形成的止口结构，关闭后门板表面与门框表面齐平，无突出台阶，地表的积水可顺着地面坡度直接排走，不会顺着门缝流入地下空间，止口位置粘贴的三元乙丙密封胶条耐老化性能优异，长期使用不会出现硬化开裂，保证密封效果的持久性。
