圆柱式隐形阻尼铰链结构设计

　　做结构设计的同行大多有体会，外露式合页在很多对外观整洁度有要求的场景里始终是个痛点——比如窄边柜体、小型翻盖电子设备、精密仪器舱门这类场景，既要保证转动顺畅有阻尼感，又不能让连接件破坏外观整体性，这时候圆柱式隐形铰链的优势就体现出来了。这次做的这款圆柱铰链，最初是针对小型翻盖检测设备的舱门连接需求开发的，后来发现同类结构在轻奢家具、便携工业设备、车载储物格上都有很高的适配性。

　　从实际使用场景来说，这类圆柱铰链不需要在门板和安装基体上开大面积的嵌槽，只需要对应位置加工同轴的安装孔，将铰链两端分别压入对应孔位即可完成装配，相比传统平开合页，安装工序能减少至少两道，而且装配后外露面完全没有连接痕迹，能满足外观面无凸起、无螺丝孔的设计要求。在设备实际运行过程中，这款铰链承担的是定轴转动+阻尼保持的双重功能，中间的阻尼环结构能让翻盖在0-180度转动范围内的任意角度悬停，不会出现翻盖自动回落或者晃动的问题，不管是设备检修时翻开的舱门，还是家具上翻开的上翻门，都能在需要的位置稳定停留，不需要额外增加支撑撑杆。

　　设计这款铰链的时候，首先要考虑的是安装边界的适配性，整体采用同轴圆柱结构，外径控制在常见的10mm规格区间，总长度根据不同安装板厚做了分段适配，两端的插入段做了细微的滚花纹理，压入安装孔后能形成足够的静摩擦力，避免长期转动后出现铰链松脱、轴向窜动的问题。转动副的配合间隙控制在0.02mm以内，既不会因为间隙过大出现转动晃量，也不会因为间隙过小导致转动卡涩，中间的阻尼环采用耐磨损的复合材质，预紧力经过反复调校，转动扭矩保持在0.8-1.2N·m区间，单手就能轻松开合，同时又能提供足够的保持力，哪怕是挂载1.5kg以内的门板或者舱盖，也不会出现自行下坠的情况。

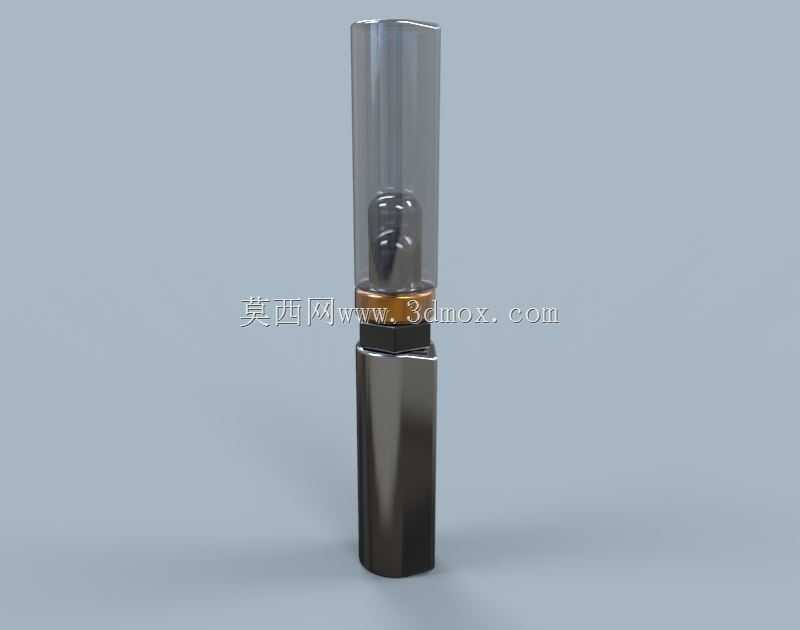

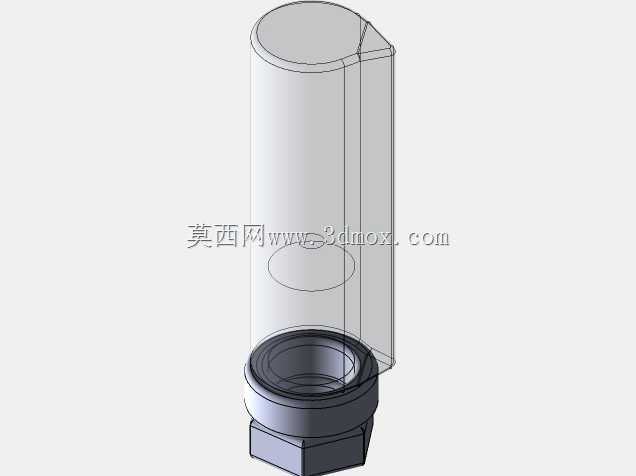

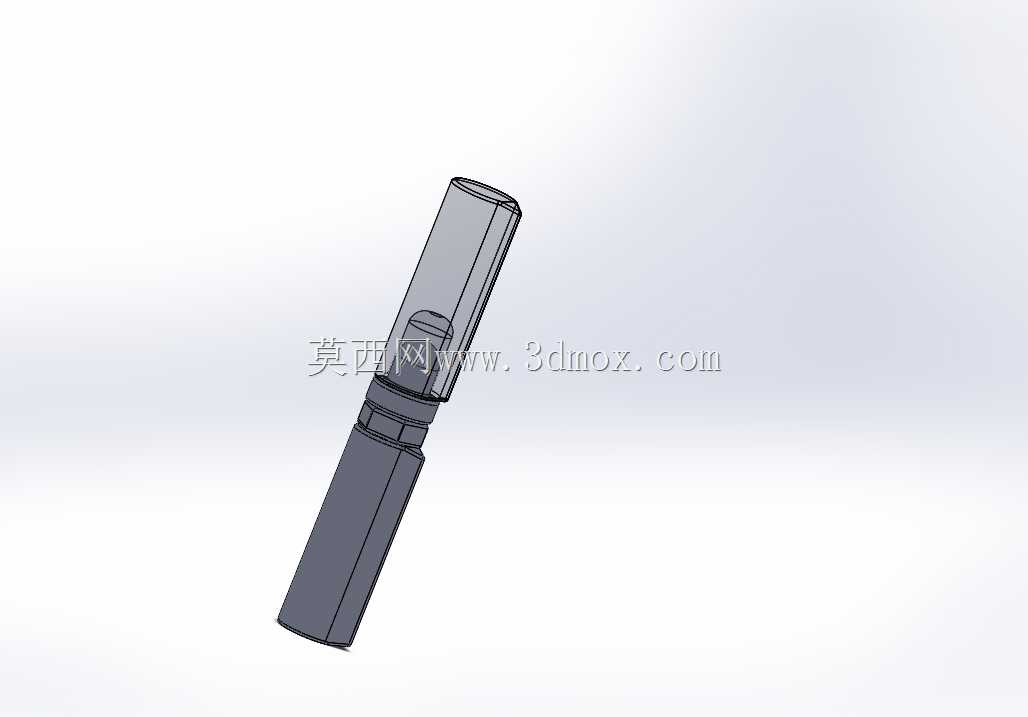

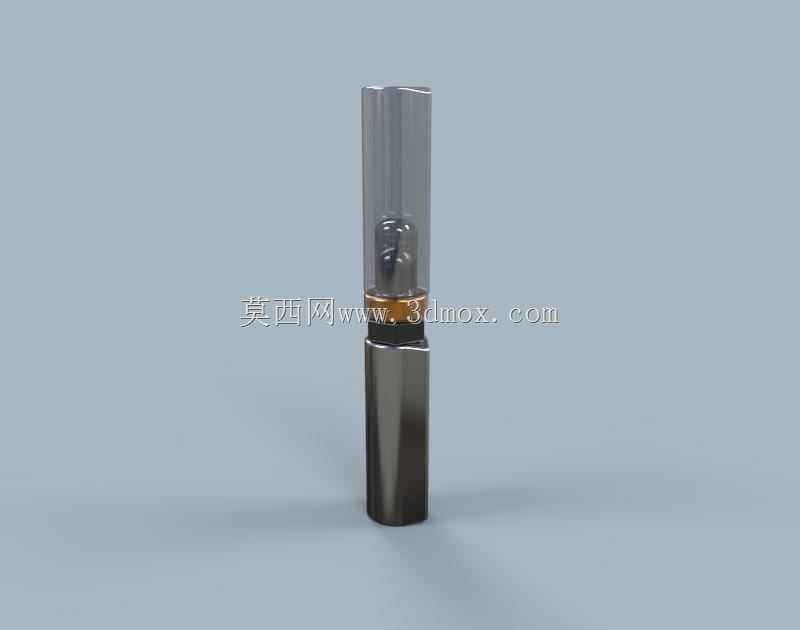

　　结构设计上没有采用复杂的多零件拼接，整体分为三个核心部分：下端固定轴、中间阻尼转动套、上端转动轴，三个零件保持严格同轴，装配后外圆面齐平，没有突出的台阶或者棱角，安装后和安装孔的配合面完全贴合，不会积灰也不容易勾挂杂物。在选材上，主体结构采用不锈钢材质，表面做了抛光处理，既能满足潮湿环境下的防锈需求，也能适配外露金属质感的设计风格，中间阻尼环和金属轴的接触面做了光滑研磨处理，长期转动的磨损量控制在很低的水平，按照每天开合20次的使用频率，正常使用寿命能超过5万次，完全能满足民用家具和工业设备的使用周期要求。

　　很多同行在做这类隐形铰链设计的时候容易忽略轴向限位的问题，这款铰链在转动套内部设计了隐藏式的轴向限位卡圈，不需要在外部额外加装限位螺钉，装配完成后轴向窜动量控制在0.1mm以内，转动过程中不会出现上下窜动的异响。另外针对不同的安装需求，两端的插入段长度可以根据实际板厚调整，不需要改变整体的转动结构，只需要调整固定轴和转动轴的插入段长度就能适配8-25mm厚度的安装板，通用性很强。在安装的时候，只需要保证门板和基体上的两个安装孔同轴度误差不超过0.1mm，压入后就能获得顺畅的转动手感，对安装工人的技术要求不高，批量装配的时候一致性很好，不会出现个别铰链转动卡涩或者阻尼不均的问题。

　　从实际测试的情况来看，这款铰链在-20℃到60℃的环境温度区间内，阻尼扭矩的变化率不超过15%，哪怕是在北方冬季的户外设备上，或者是靠近热源的设备舱门上，都能保持稳定的使用性能，不会因为温度变化出现阻尼失效或者转动过紧的问题。相比市面上常见的明装铰链，这种圆柱式隐形铰链的结构更紧凑，占用的安装空间更小，在很多安装空间受限的场景里，是无法被传统合页替代的，比如小型手持设备的翻盖、窄边框的金属家具、精密仪器的观察窗盖板，这类场景里安装空间往往只有十几毫米的直径空间，根本没有空间安装传统的平开合页，这时候这种同轴圆柱结构的铰链就是最优选择。
