外六角螺栓标准件三维建模教学案例

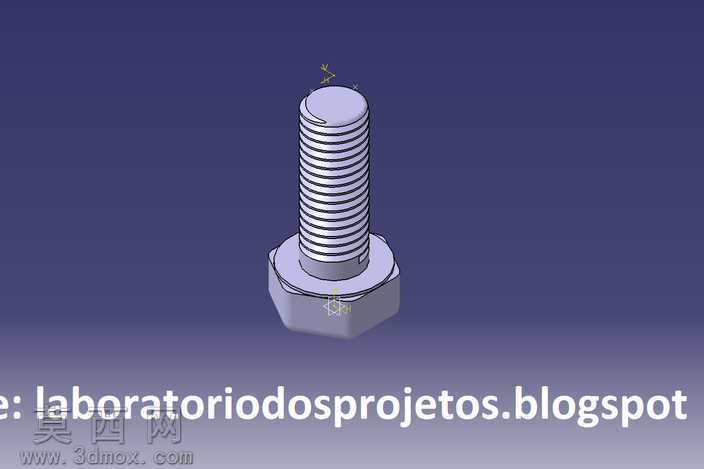

本次建模作品为常用外六角头螺栓，属于机械领域应用最广泛的可拆卸连接标准件，建模过程围绕标准件的结构特征展开，从基础草绘阶段开始，首先在基准平面绘制正六边形的螺栓头部截面轮廓，通过拉伸命令生成六角头基体，随后在六角头与螺杆衔接的位置添加过渡倒角结构，避免实际使用中出现应力集中的问题，同时还原真实螺栓的工艺特征。螺杆部分的建模重点在于外螺纹结构的精准还原，建模过程中先绘制螺杆的光杆基体，再通过螺旋线命令生成符合标准螺距的引导路径，基于引导路径绘制螺纹牙型截面，通过扫掠切除命令生成连续的外螺纹结构，过程中特意演示了草绘环境的相关设置调整方法，帮助学习者掌握草绘环境的自定义配置技巧，避免建模过程中因默认设置限制影响操作效率。模型的材质配置选用常用的碳钢材质效果，调整金属材质的粗糙度、反光度参数，还原镀锌螺栓的真实金属质感，渲染阶段采用渐变深蓝色背景突出模型主体，通过多角度的视图调整完整展示螺栓的六角头部、螺纹段、过渡倒角等全部结构细节。整个建模流程遵循从基础特征到细节特征的递进逻辑，先完成主体基体的搭建，再逐步添加螺纹、倒角等细节结构，建模过程中每一步的特征参数都参考通用紧固件的标准尺寸设定，保证模型结构符合实际生产的尺寸规范，既可以作为CATIA软件基础建模的教学练习案例，帮助初学者掌握拉伸、螺旋线、扫掠、倒角等常用建模命令的使用方法，也可以直接导入装配场景作为标准紧固件模型使用，适配各类机械装配设计的需求。建模过程中特意梳理了标准件建模的通用思路，即先确定核心基准与主体轮廓，再依次添加功能结构与工艺细节，通过合理的特征树排序保证模型的可编辑性，方便后续根据不同的规格需求调整螺栓的公称直径、螺杆长度、螺距等参数，快速生成不同规格的同系列螺栓模型，大幅提升同系列标准件的建模效率。
