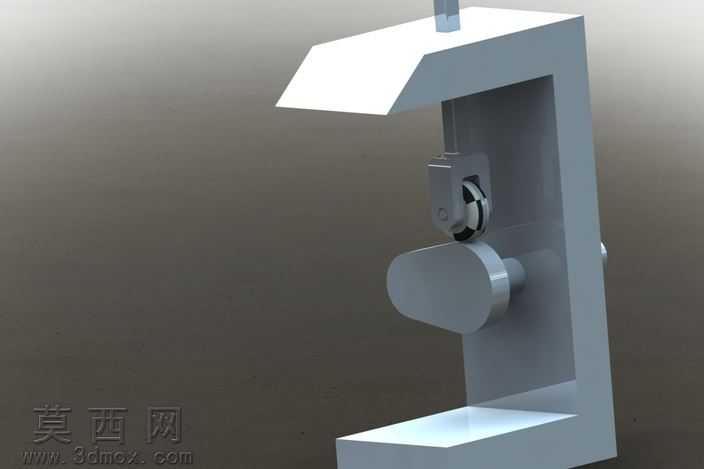

偏心凸轮滚轮传动机构三维建模作品

本作品为偏心凸轮与滚轮组合的传动类机械构件三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先从核心部件的轮廓基准入手，先绘制偏心凸轮的二维轮廓草图，严格按照偏心距参数约束凸轮的基圆、工作段轮廓曲线，确保凸轮轮廓的曲率过渡平滑无拐点，为后续运动仿真的顺滑性打下基础。滚轮部件采用同轴装配结构设计，分别构建滚轮外圈、中心转轴、连接支架三个子零件，滚轮外圈的环形槽结构做了等距偏移约束，保证与凸轮轮廓接触时的贴合精度，中心转轴与连接支架的配合面添加了同轴心、重合的标准装配约束，避免后续装配出现干涉问题。材质渲染阶段，针对不同部件的实际应用场景分配材质属性，凸轮主体赋予哑光金属材质，调整粗糙度参数模拟普通钢材的磨砂质感，滚轮外圈添加略带反光的硬质工程塑料材质，区分金属与非金属部件的视觉差异，连接支架部分采用亮面金属材质，突出支架的结构支撑属性，场景内添加柔和的环境漫反射光源，调整阴影的柔和度，让各部件的结构轮廓、装配缝隙都能清晰呈现，避免过强反光遮挡结构细节。结构设计上，该机构通过偏心凸轮的定轴转动，带动贴合在凸轮轮廓上的滚轮做往复摆动，连接支架作为滚轮的承载构件，将滚轮的摆动传递至后续执行端，建模过程中对凸轮与滚轮的接触位置做了间隙校验，预留了合理的装配公差，避免实际运动过程中出现卡滞问题。整体建模遵循自上而下的设计思路，先确定整体机构的运动行程、偏心距等核心参数，再拆分各个子零件的尺寸约束，所有特征均采用全参数化驱动，后续可根据实际使用需求调整偏心距大小、滚轮直径、支架长度等参数，快速生成不同规格的同类型机构模型，无需重新绘制基础轮廓，大幅提升同系列构件的设计效率。建模完成后对整体装配体做了全局干涉检查，逐一排查零件间的配合间隙，对存在干涉的倒角、配合面做了微调，确保所有零件装配后无硬干涉，符合机械构件的实际加工装配要求。
