八缸直列发动机内部结构三维建模作品

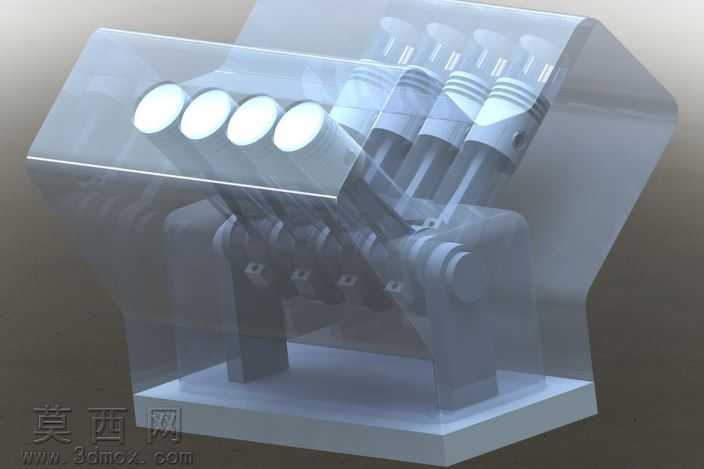

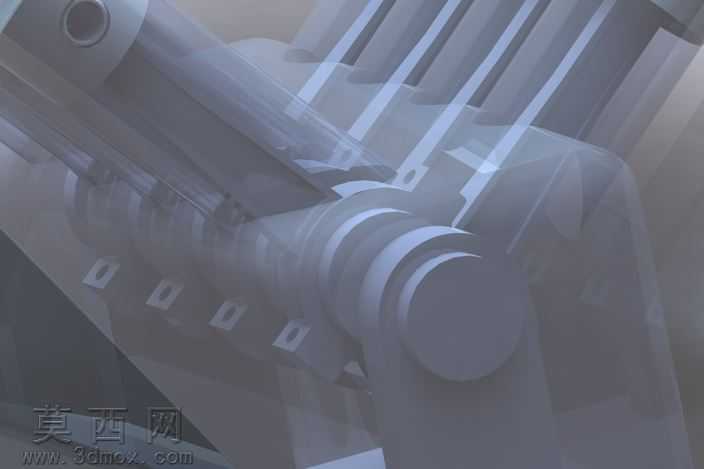

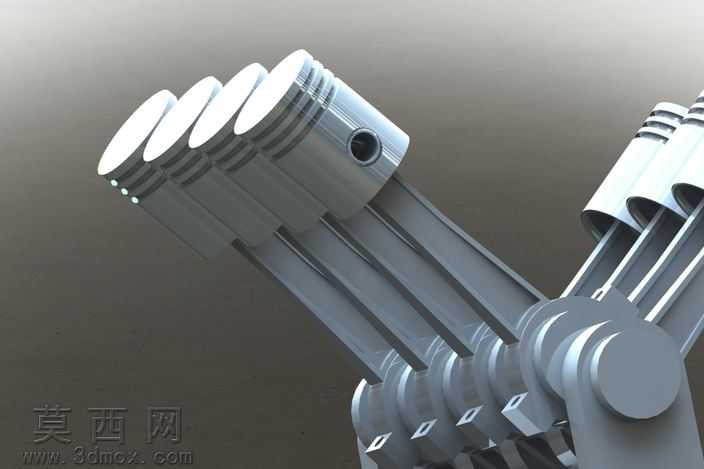

本作品为八缸电机（内燃机）的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循机械动力装置的真实结构比例开展设计，从核心部件的轮廓绘制起步，首先搭建直列排布的八个气缸基体结构，逐一完成缸筒、缸套的参数化草图绘制，通过拉伸、旋转等基础特征生成实体，严格把控各缸体的中心距、缸径参数，保证直列排布的同轴度与间距精度。针对曲轴组件，建模时先完成各主轴颈、连杆轴颈的回转特征构建，再通过布尔运算整合平衡重结构，确保曲轴的动平衡结构符合真实八缸动力装置的设计逻辑，连杆部件采用扫描特征完成杆身造型，对大头、小头的轴孔位置做同轴度约束，保证与曲轴、活塞的装配匹配度。活塞部件建模时还原了活塞裙部、环槽的细节结构，逐一绘制气环、油环的装配位，通过装配约束将活塞连杆组与曲轴完成虚拟装配，验证曲柄连杆机构的运动干涉情况，调整各部件的配合间隙。渲染阶段采用半透明磨砂材质覆盖发动机外壳部分，既可以直观展示内部曲柄连杆机构、配气结构的排布逻辑，又能还原金属铸件的哑光质感，对内部运动部件采用金属光泽材质，区分不同功能组件的视觉层次。设计过程中参考了直列八缸动力装置的经典排布方案，从整体装配逻辑出发，先搭建总装配骨架，再自上而下拆分各零部件的设计参数，保证所有部件的装配基准统一，既还原了真实八缸动力装置的结构特征，也通过半透明展示的方式清晰呈现内部动力传递路径，可作为机械结构教学、动力装置原理演示的数字化模型使用，建模过程中对所有配合面做了公差约束模拟，确保虚拟装配状态下各运动部件无结构干涉，能够完整模拟曲轴旋转带动活塞往复运动的工作过程。
