多轴齿轮齿条联动传动机构三维设计

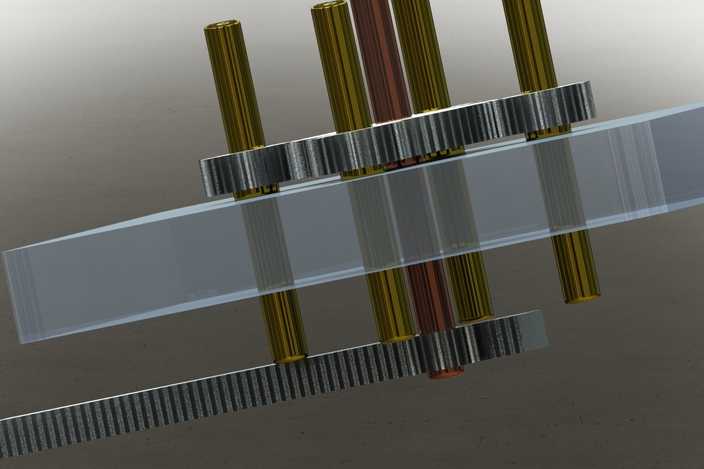

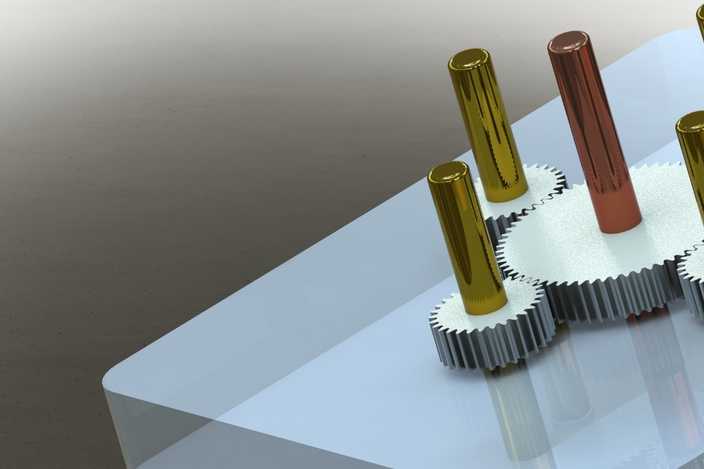

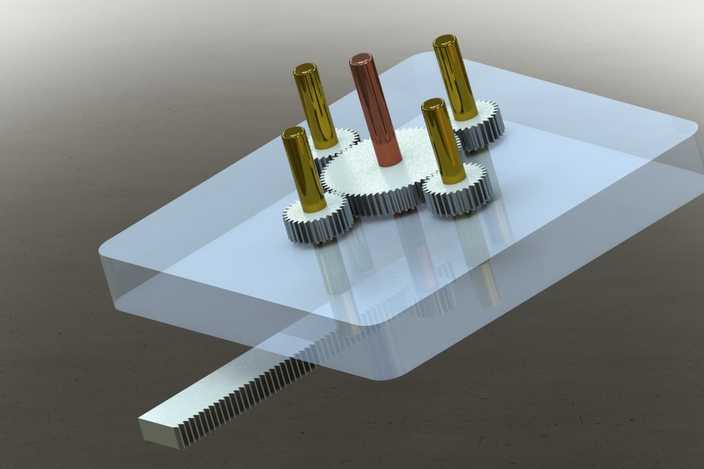

本作品为多轴齿轮齿条联动传动机构的三维设计成果，建模阶段依托参数化设计逻辑完成各部件的精准构建：首先针对核心传动部件齿轮，依据渐开线齿廓的数学生成原理，绘制齿形基准草图后通过拉伸、阵列特征完成单个齿轮的实体建模，根据传动比要求匹配不同齿数的齿轮参数，保证五个齿轮的模数、压力角完全统一，确保啮合过程中齿面接触均匀无卡滞。齿条部分按照与齿轮匹配的齿距参数，绘制单齿齿形后通过线性阵列完成整根齿条的建模，同时对齿条与透明基座的滑动配合面做公差预留设计，保证滑动过程顺畅无旷量。基座部分采用半透明亚克力质感的材质设定，建模时通过抽壳特征构建内部容纳齿轮组的空腔，边缘做圆角过渡处理避免应力集中，同时预留各齿轮轴的安装定位孔，保证轴系安装的同轴度精度。渲染阶段采用哑光半透明材质赋予基座，既可以清晰展示内部齿轮组的啮合布局，又能呈现基座的实体质感；金属齿轮与轴件分别采用不同的金属材质区分，中心轴采用红铜质感材质，其余四根轴采用黄铜质感材质，通过材质差异清晰区分核心主动轴与从动轴，金属表面添加细微的磨砂纹理与环境反射效果，还原真实金属机加工件的表面质感。结构设计上采用中心主动齿轮带动四周四个从动齿轮的布局，同时中心齿轮下方啮合横向布置的齿条，将旋转运动转化为齿条的直线往复运动，实现单输入多输出的传动效果，各齿轮轴与基座之间采用间隙配合设计，保证转动灵活性，齿轮与轴之间采用过盈配合保证传动同步性。设计过程中反复校验各齿轮的啮合侧隙，避免传动过程中出现冲击与回程误差，同时对齿条的行程做限位设计，防止齿条脱出啮合区间，整体结构紧凑，传动路径清晰，可作为机械传动教学演示、小型传动机构原型设计的参考模型，直观展示齿轮齿条传动的运动逻辑与布局方式。
