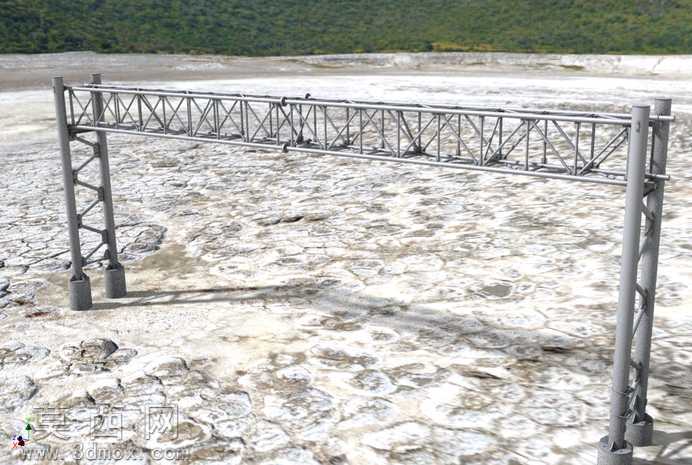

州际公路跨路式信号标志龙门架设计

本作品为州际公路用跨路信号标志龙门架三维模型，建模过程严格参照公路交通设施实际工程参数搭建，整体采用左右双立柱搭配顶部桁架横梁的对称式结构，适配多车道州际公路的跨路安装需求。建模阶段首先完成底部基座的参数化绘制，两个独立混凝土基座分别对应左右立柱的安装点位，基座预留立柱锚固结构，还原实际施工中的安装固定逻辑；立柱采用格构式组合截面设计，由多根竖向主弦杆搭配横向、斜向缀条拼接而成，在控制整体自重的同时保障结构抗风、抗荷载的力学性能，立柱与基座的连接法兰、加劲肋结构均做了精细化还原，未省略关键受力细节。顶部横梁采用标准三角桁架结构，上下弦杆搭配连续三角腹杆排布，可均匀承载上方挂载的信号牌、指示标志的重量，横梁与立柱的连接节点采用刚性连接设计，配套的连接板、螺栓组结构均按实际装配逻辑建模，可直观呈现整体装配关系。材质渲染阶段，金属结构部分统一采用热镀锌钢材材质，还原户外交通设施的哑光银灰色金属质感，表面做轻微的粗糙纹理处理，模拟长期户外使用的真实质感；底部基座采用混凝土材质，添加自然的色差与细微凹凸纹理，还原水泥基座的真实外观；场景搭配户外干涸滩涂地貌背景，模拟郊野州际公路的安装环境，通过自然天光的光照设置，呈现结构在自然光下的阴影关系，突出桁架结构的通透感与整体结构的稳重感。设计思路上充分考虑户外交通设施的实用性需求，整体结构无冗余设计，所有杆件排布均兼顾力学性能与安装便利性，桁架结构的杆件间距统一，既方便工厂标准化预制加工，也能减少现场安装的拼接工作量，双立柱的跨度可根据实际车道数量灵活调整，适配不同宽度的公路断面，模型整体结构完整，可用于交通设施方案展示、结构受力分析参考、教学演示等场景。
