双翘四轮滑板运动器材结构

　　这套滑板结构围绕短距离代步、街头滑行训练和板类运动器材开发场景展开，整体采用双翘板型，板面两端向上翘起，能够满足压板转向、抬板点板、基础技巧动作以及日常平地滑行的使用需求。建模时将板面、砂纸区域、桥架、轮轴、轮子和紧固件作为完整装配关系处理，各部件之间的位置约束清晰，既可以用于运动产品外观方案评审，也能够作为休闲器材结构教学、装配干涉检查和轻量化设计参考。

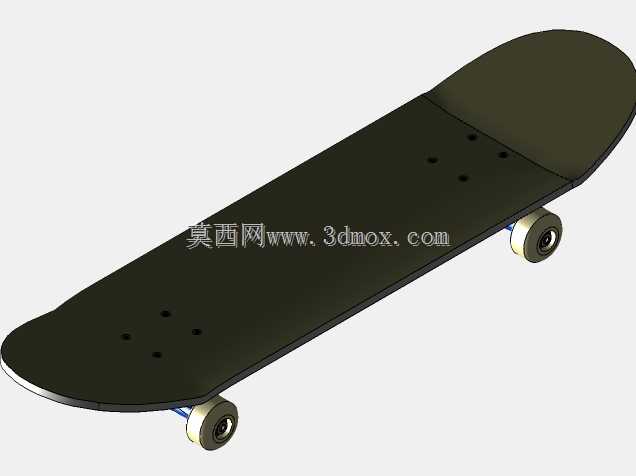

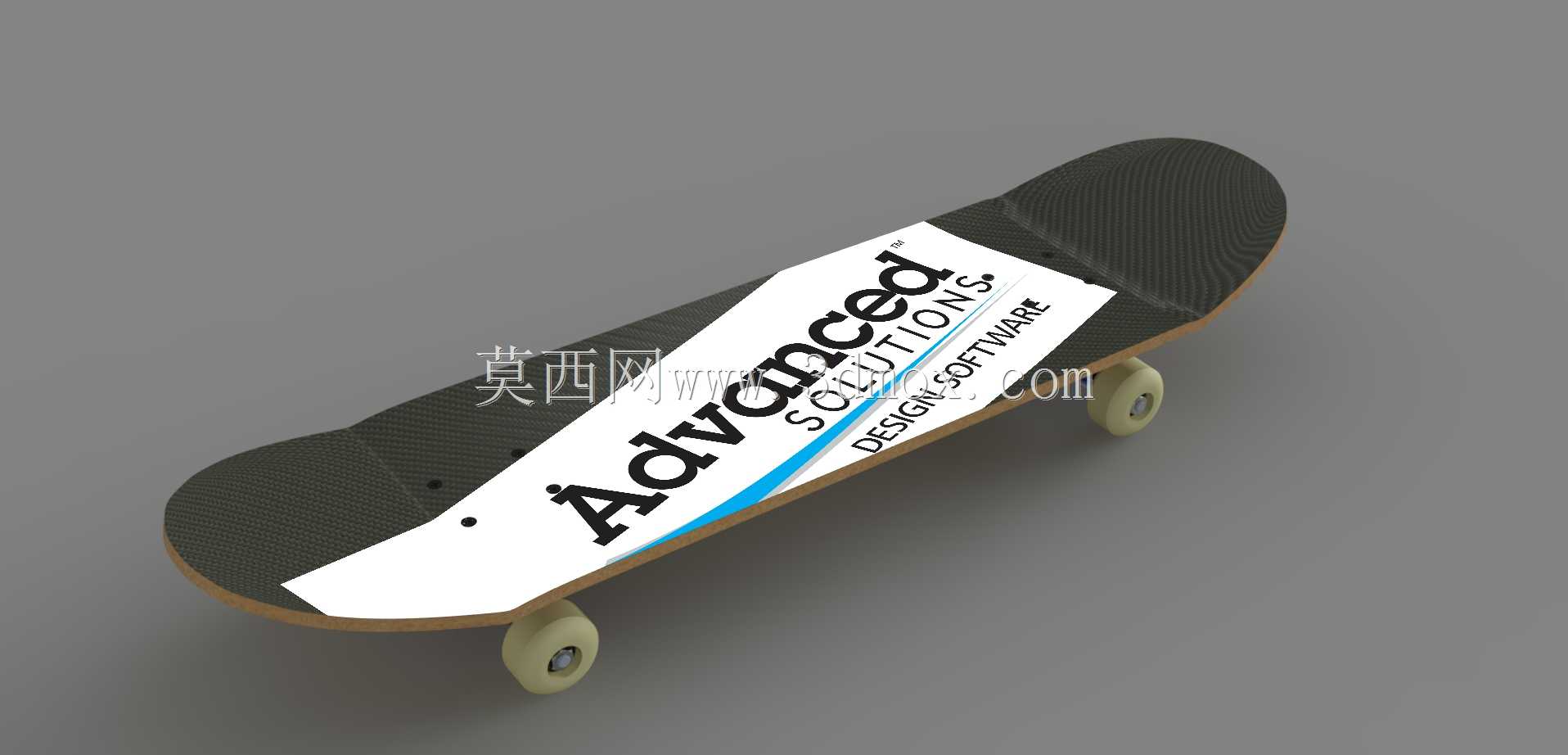

　　板面是整套器材的承载主体，外形采用长椭圆形轮廓，前后端收窄并形成翘曲，边缘保留平滑过渡。板面上部覆盖防滑砂纸区域，用于增加鞋底与板面之间的摩擦，使滑手在蹬地、转向和压板时能够稳定控制脚部位置。板面中部贴附装饰片，装饰区域并不参与主要承载，但在实际产品中可通过覆膜、热转印或底板印刷实现品牌识别与外观差异化。结构设计上，板面需要兼顾站立面积和弯曲刚度，过宽会增加转向阻力，过窄则影响双脚站位稳定性，因此轮架安装孔位被布置在板面下方靠近前后三分之一的位置，使支撑点落在脚部主要施力区域。

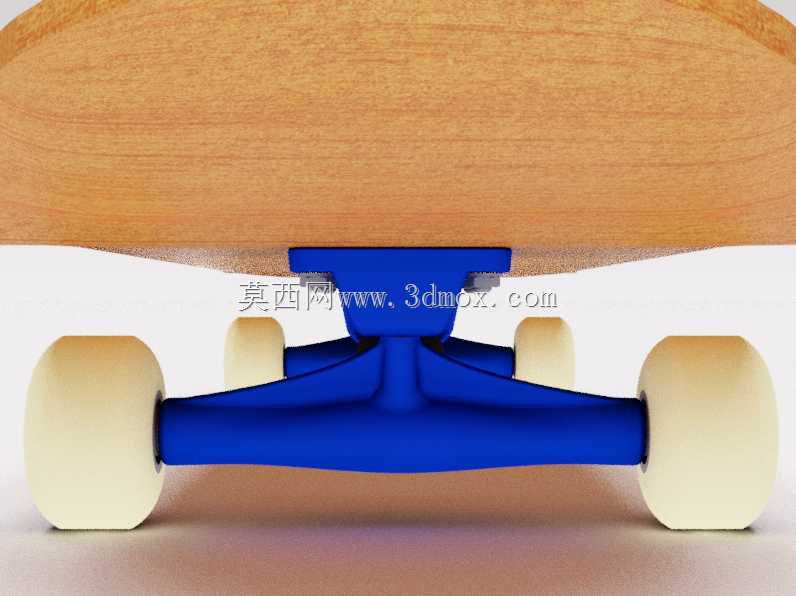

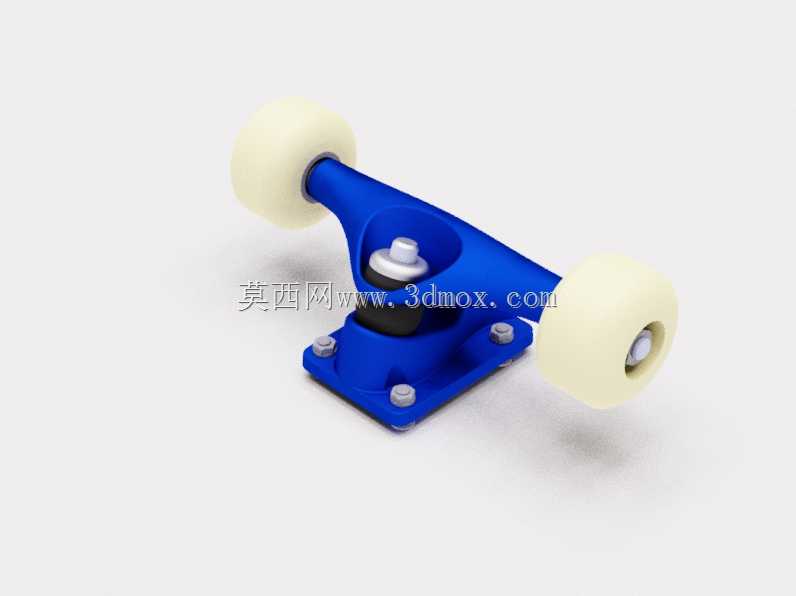

　　桥架部分承担板面与轮组之间的连接，是滑板受力传递的关键。前桥和后桥对称布置，通过紧固件锁定在板面底部，桥体向下延伸并形成轮轴支撑。滑行过程中，人体重心偏移会通过板面传递到桥架，桥架产生适度弹性形变后带动轮子改变接地角度，从而实现转向。建模时需要关注桥钉孔距、桥座贴合面和轮轴中心线的相对位置：桥座贴合面应与板底弧度匹配，避免局部悬空造成应力集中；轮轴中心线需保持横向水平，否则轮子会出现偏磨或滑行跑偏。

　　四轮采用两两成对的布置方式，轮子位于桥架两端，轮体材料在实物中通常选用高回弹聚氨酯，以兼顾路面缓冲、抓地和耐磨性能。轮子中心预留轴承安装位置，轴承内圈与轮轴配合，外圈随轮体旋转。结构表达中保留了轮子与桥架之间的侧向间隙，该间隙用于保证转向倾斜时轮缘不会摩擦桥体或板边。轮径大小直接影响通过性和启动阻力，较大轮径更容易越过细小裂缝和颗粒障碍，较小轮径则能降低整体重心并提升动作响应。

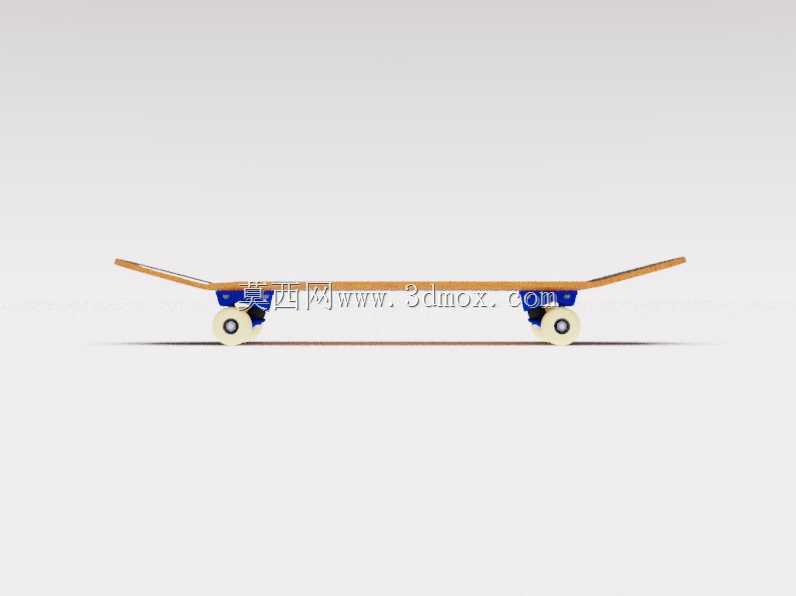

　　从安装边界看，滑板总宽集中在双脚横向站位所需范围，板面长度覆盖前脚、后脚以及端部翘曲空间；桥架外宽略小于板面最大宽度，轮子外缘不明显超出板边，这样既能保证转向时的支撑稳定性，也能减少侧向碰撞。板面离地高度由桥架高度和轮径共同决定，离地过低会在压板或经过起伏路面时出现轮底与板面干涉，离地过高则会削弱操控稳定性。设计校核时应重点检查轮子极限偏转位置、桥架压缩状态以及板头板尾下压时的运动包络。

　　在实际应用中，这类结构不仅服务于成品滑板开发，也可用于校园工程训练、装配体约束练习、运动器材逆向建模和产品展示动画。通过拆分板面与轮架，可以清楚表达载荷从脚部到板面、再由桥架传递到轮轴和轮子的路径；通过调整桥距、轮径、板宽和翘度，还能对比通勤板、技巧板和儿童板之间的参数差异。整体模型以真实滑板的组成逻辑为基础，外形简洁但装配关系完整，适合用于结构认知、外观方案沟通以及机械建模流程演示。
