StormTech拱形地下储水渗滤舱体

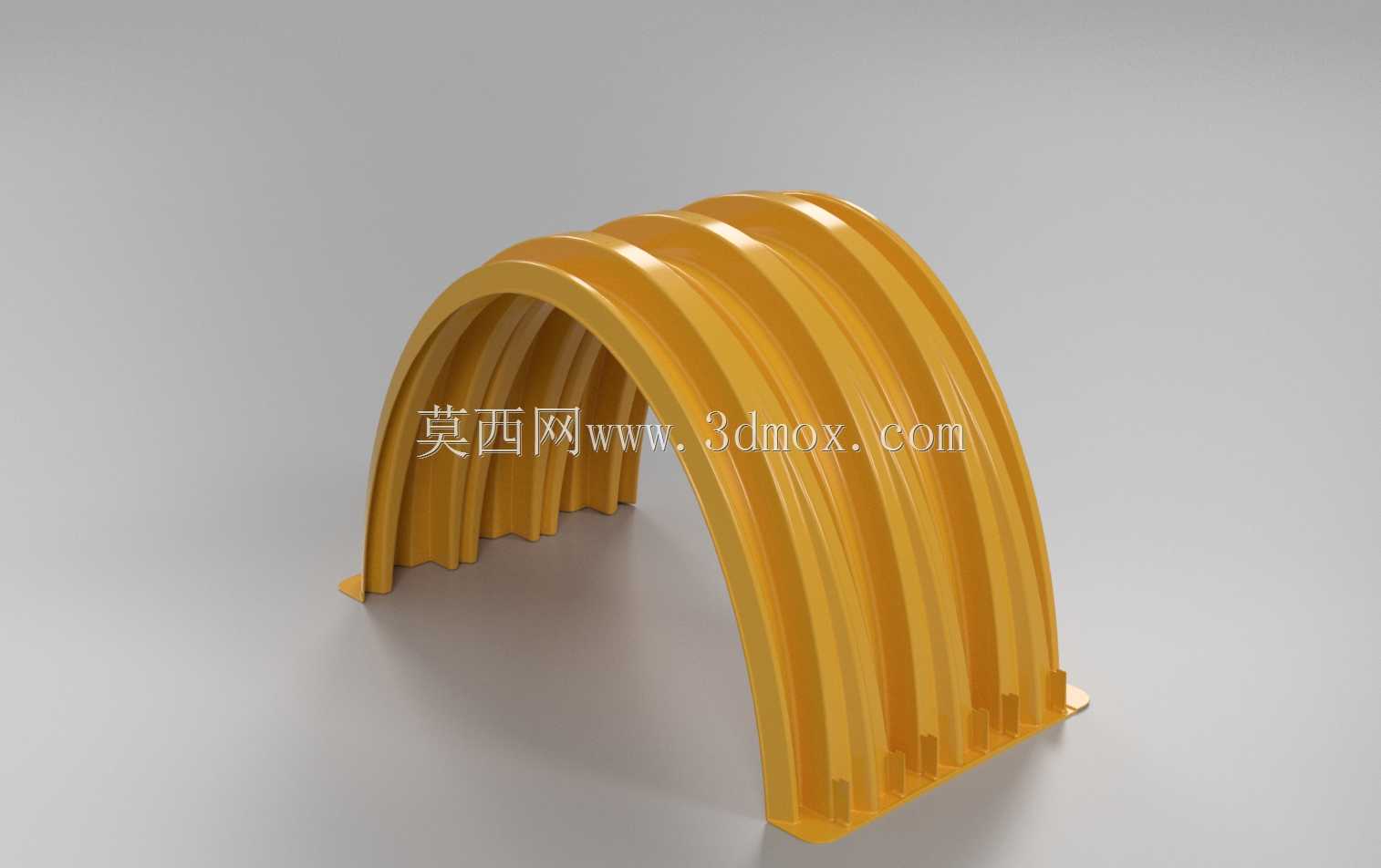

　　在市政雨洪管理、场地海绵设施以及建筑小区排水系统的方案阶段，地下蓄水模块往往是最容易被忽视、却直接决定开挖量与后期运维可靠性的核心构件。这套拱形舱体的建模思路，正是围绕浅埋场地的空间约束展开：整体采用连续半圆拱的承载形态，沿水流方向形成贯通的内部空腔，外部通过多道平行加强肋把覆土荷载、地面活荷载以及侧向土压力逐层传递到底部两侧的支承翼缘上。拱壳本身不做平直顶板，而是利用拱形截面的力学优势，把上部竖向荷载转化为沿壳壁分布的压应力，避免大跨度平板结构长期受弯产生的蠕变与下沉。

　　从现场使用逻辑看，这类舱体主要埋设于铺装场地、绿化带或停车场下方，多个单元沿纵向首尾拼接、横向并排排列，外部包裹透水土工布后构成模块化的地下储水廊道。降雨时，屋面与路面径流通过截污、弃流装置进入舱体阵列，空腔内临时调蓄峰值流量，再经侧壁和底部缓慢渗入周边土壤，或通过限流管排入市政管网，从而削减洪峰、降低下游管道管径压力。与传统碎石渗滤沟相比，拱形空腔的有效蓄水率更高，淤积后也可通过端部检修口进行冲洗检测，长期过流能力更稳定。

　　结构建模时需要重点处理几处边界关系。首先是拱脚与基础垫层的接触：底部外翻翼缘不能简单做成薄边，而要保留足够宽度，使舱体落座在整平碎石或砂垫层上时压强均匀，防止局部应力集中造成翼缘剪切破坏。其次是拱顶覆土厚度，浅埋工况下车轮荷载会通过土层扩散到壳顶，模型中加强肋的高度、间距和壁厚需要与拱跨度匹配，使肋条既约束薄壳失稳，又不过多侵占内部储水空间。相邻舱体之间则通过企口或搭接结构控制拼装间隙，保证土工布铺设后不会因回填挤压而漏入土颗粒。

　　外形尺寸方面，单节舱体呈半圆柱拱廊形态，长度方向按标准模数设计，便于运输与现场人工或轻型机械就位；拱高决定最小开挖深度，底宽决定单排占地宽度，横向多排并列时还要在舱间预留级配碎石填充区，形成连通的渗流通道。安装边界上，基坑底部必须压实并铺设平整骨料层，舱体拼装后先覆盖土工布，再按规定厚度回填砂石，最后才恢复路面或绿化；重型车辆通行区域需额外校核覆土与路面结构层，禁止设备直接碾压未回填到位的拱壳。

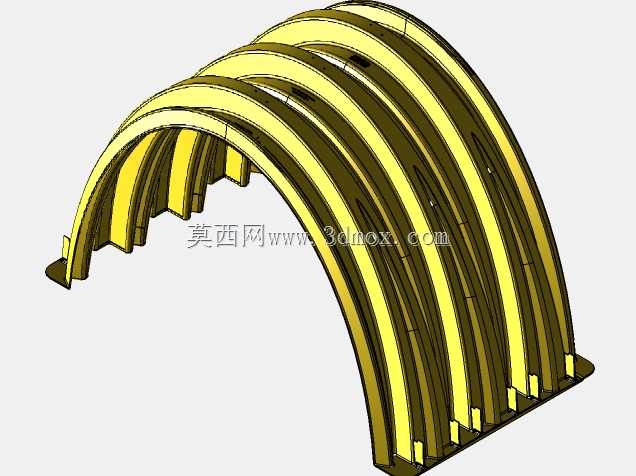

　　三维建模过程中，拱壳与加强肋宜采用一体化实体或等壁厚薄壁特征表达，重点还原肋根过渡圆角、拱脚加厚区、端部连接轮廓以及底部翼缘安装边。圆角过渡不仅是外观细节，更对应注塑或成型过程中的应力分散路径；若把肋板与壳体交界处做成直角，有限元计算时会出现明显应力峰值，也不符合实际构件的脱模工艺。对于排水设计人员，该模型可用于校核舱体阵列的埋深、坡度、检修通道和管线接驳位置；对于结构设计人员，则可在此基础上划分壳体网格，施加土压力、地面车辆荷载与浮力组合，评估不同覆土厚度下的变形和稳定性。

　　实际选型时还需结合场地地下水位、土壤渗透率和雨水回用需求确定布置方式。渗透能力受限时，舱体可作为封闭调蓄池使用，末端设置提升泵或限流排放口；土壤渗透性良好时，则强化底部与侧部入渗。无论哪种模式，拱形承力、模块化拼接、浅埋安装和高孔隙率储水都是该构件的核心价值，也是三维结构设计中必须优先保证的功能主线。
