杠杆式机械调节构件三维结构设计

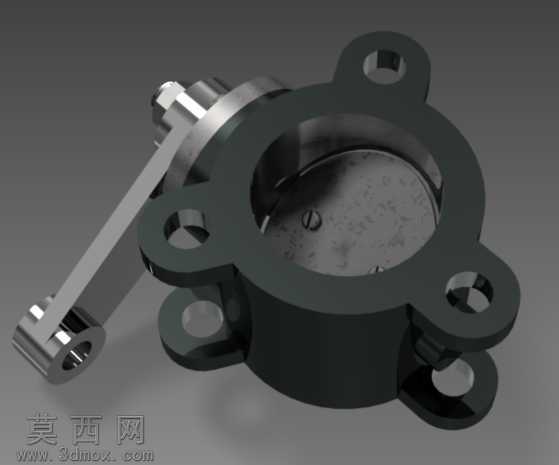

本作品为杠杆式机械调节构件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化建模流程，首先梳理构件的功能逻辑：该构件集成了法兰安装基座、铰接转轴、调节螺杆、传动杠杆四个核心功能模块，建模时先绘制法兰基座的草绘轮廓，精准定位三个安装孔的中心距与孔径参数，通过拉伸凸台生成基座主体，对基座内腔做抽壳处理预留转轴装配空间，同时对安装孔做沉头孔特征加工，匹配标准紧固件的装配要求。随后构建铰接转轴部分，采用旋转凸台命令生成轴体，在轴端加工外螺纹特征，配套绘制锁紧螺母与调节端头的零件模型，通过同轴心、重合等装配约束完成转轴与基座的装配，预留合理的转动间隙保证杠杆摆动顺畅。传动杠杆部分采用扫描命令生成杆体轮廓，对杠杆两端的铰接孔做倒角处理，在杠杆与转轴的连接位置设计限位凸台，避免杠杆工作时出现轴向窜动。材质与渲染阶段，为基座、杠杆等承载部件赋予哑光黑色金属材质，模拟铸铁喷塑的表面质感，为调节螺杆、锁紧螺母赋予亮面镀锌钢材材质，突出机加工零件的金属光泽，渲染时采用三点布光方案，主光源从斜上方投射突出零件的轮廓立体感，辅光源补光弱化暗部死黑，添加地面反射效果增强场景真实感，通过环境光遮蔽效果凸显零件的装配缝隙与结构层次。设计思路上，该构件遵循模块化设计原则，各零件均可独立拆卸替换，法兰安装面的设计可适配多种设备的安装工位，调节螺杆的结构可实现杠杆摆动行程的精准微调，整体结构紧凑无冗余特征，所有圆角、倒角均符合机械加工的工艺要求，既满足功能使用需求，也兼顾了工业产品的外观质感，可直接用于机械原理演示、非标设备零部件选型参考等场景。
