RC航模起落架收回执行机构设计

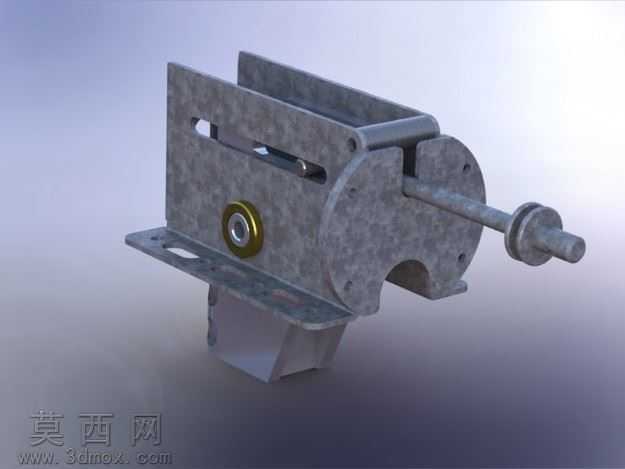

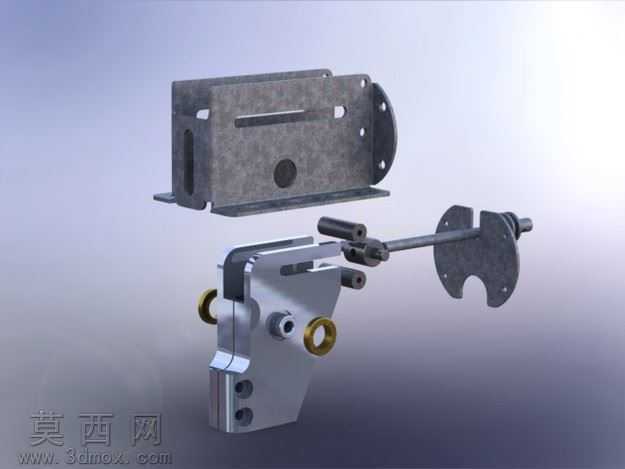

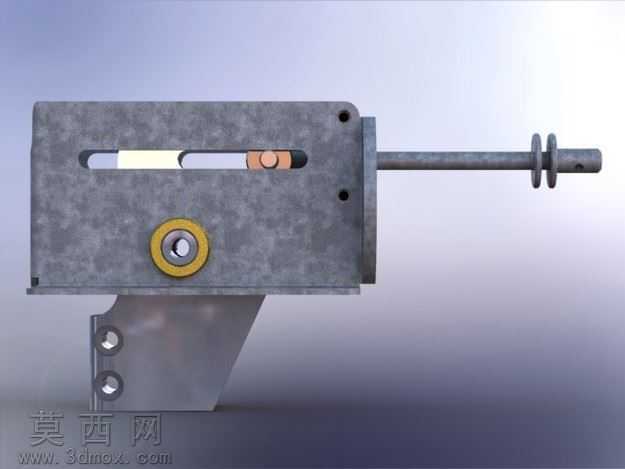

本作品为适配1/4比例像真机的RC航模起落架收回执行机构，采用三维参数化建模完成整体结构设计，建模过程中严格遵循航模部件轻量化与结构强度平衡的设计原则，对每一处安装位、配合间隙都做了精准的尺寸约束，确保后续加工后可直接装配使用。模型渲染阶段采用金属磨砂材质模拟航空铝合金加工件的表面质感，对轴承部位做了金属光泽的分层材质处理，还原铜套轴承的金属反光特性，整体渲染光影采用柔和的侧上方打光，清晰呈现部件的结构轮廓与装配关系，让观看者可以直观理解机构的运动逻辑。从结构设计来看，该机构采用滑块摇臂组合的传动形式，主体安装基座预留了标准的航模安装孔位，可直接固定在航模机身的机翼或机身承力位置，侧面的圆形端盖用于封装内部传动组件，伸出的传动杆用于连接起落架支柱，通过线性推拉动作带动起落架完成收放循环。设计思路上充分考虑了航模使用场景的实际需求，所有部件均可采用激光切割工艺加工板材零件，配合少量标准紧固件即可完成组装，大幅降低了航模爱好者的自制门槛，机构内部预留了舵机安装位，可直接适配标准航模舵机作为动力源，无需额外定制动力组件。结构设计中特意做了行程限位结构，避免收放过程中出现过位卡滞问题，基座的镂空设计在保证结构刚性的前提下尽可能降低了部件自重，减少对航模整机重量的影响，轴承位置的衬套设计可以有效降低传动过程中的磨损，提升机构的反复使用寿命，整体结构紧凑，安装后不会过多占用航模内部的设备安装空间，适配多数上单翼、下单翼像真机的起落架改装需求。
