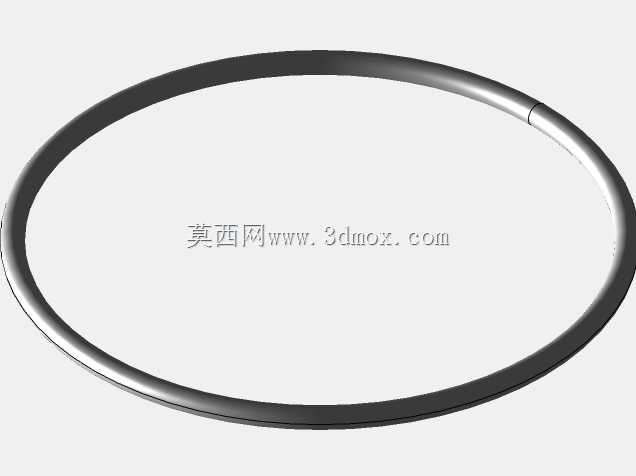

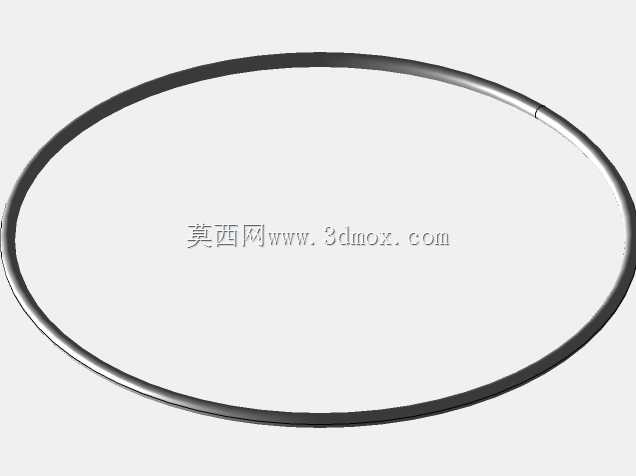

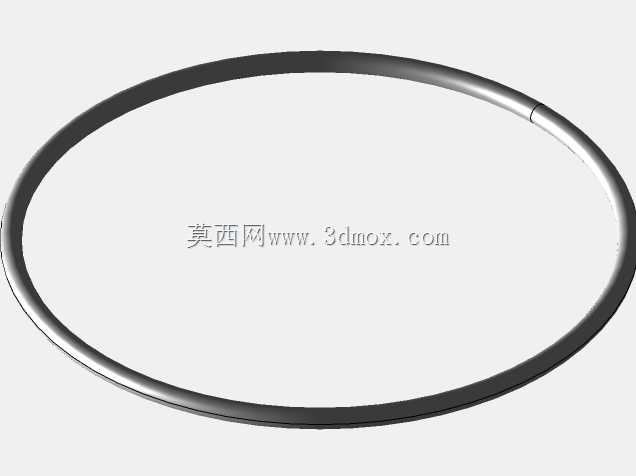

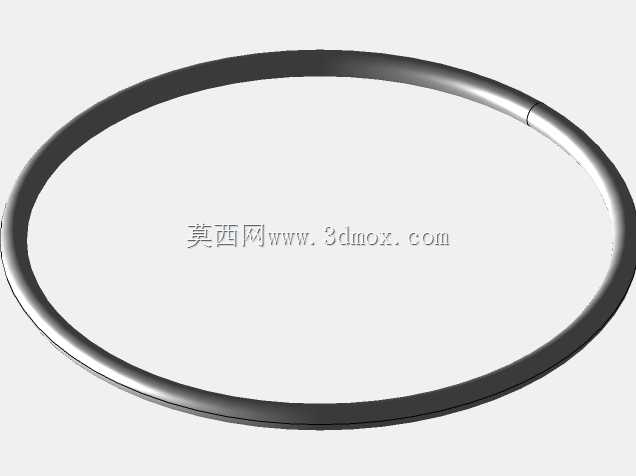

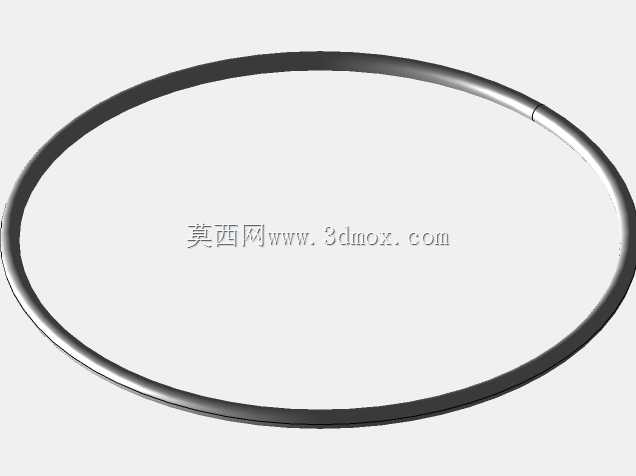

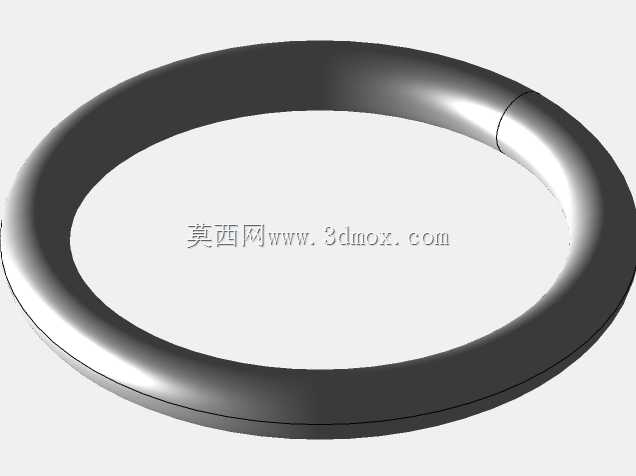

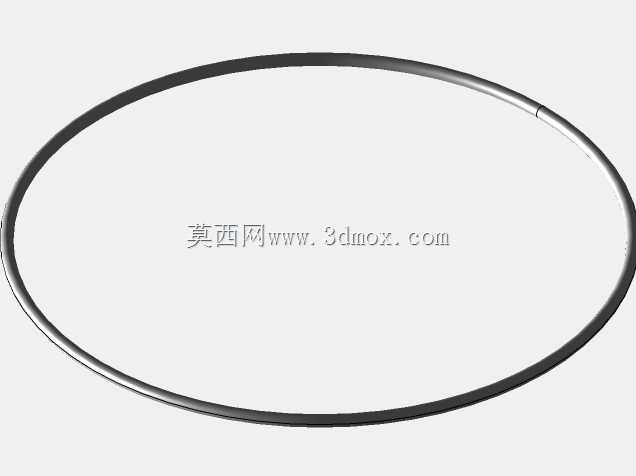

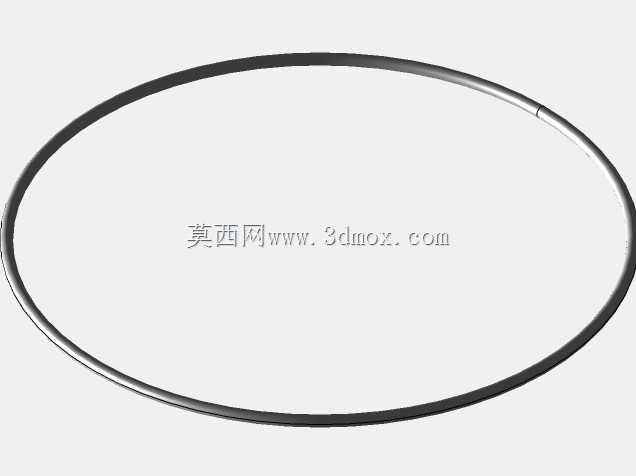

带设计参数表的SAE AS568标准O形密封圈

　　在液压与气动系统的密封设计环节，O形圈是应用覆盖度最广的静密封与低速动密封元件，这套带完整设计参数表的SAE AS568标准O形圈模型，完全贴合美标航空航天级密封件的尺寸规范，可直接用于各类流体动力回路的密封结构选型与装配校核。

　　从实际应用场景来看，这类标准O形圈的适配范围极广，小到气动控制回路的阀岛密封、小型气缸的活塞与端盖密封，大到液压泵站的阀块接口、工程机械液压油缸的静密封面、甚至工业气动执行器的腔体密封，只要是符合AS568标准尺寸系列的安装沟槽，都可以直接匹配对应规格的该款O形圈。不同于非标准定制密封件，标准系列O形圈的互换性极强，在设备运维阶段可以快速替换同规格备件，大幅降低停机维护的等待时间，这也是工业领域优先选用标准密封件的核心原因之一。

　　从功能特性上看，该款O形圈依靠装配过程中产生的弹性变形，在密封接触面形成足够的接触压应力，当密封回路内部充入压力流体时，流体压力会进一步将O形圈挤压向沟槽的低压侧，同时提升密封面的接触应力，以此实现压力下的自紧密封，在额定压力范围内不会出现流体泄漏。针对静密封工况，该系列O形圈可以承受常规矿物液压油、压缩空气、水基乳化液等多种常见工业流体的介质侵蚀，搭配合理的沟槽设计与挡圈结构时，也可适配中高压的动密封往复运动场景，比如气缸活塞杆的低速往复密封、小型液压油缸的活塞密封等。

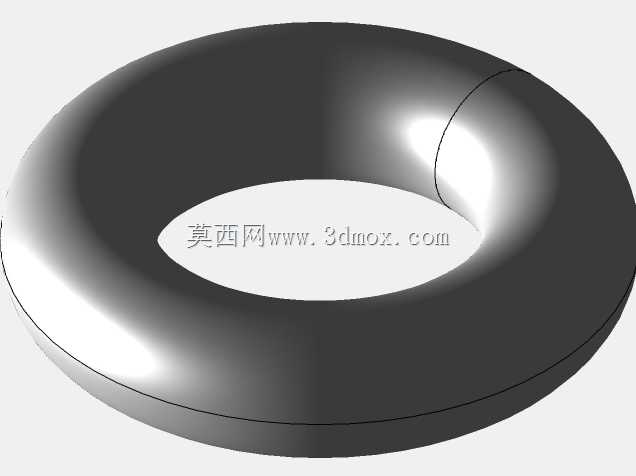

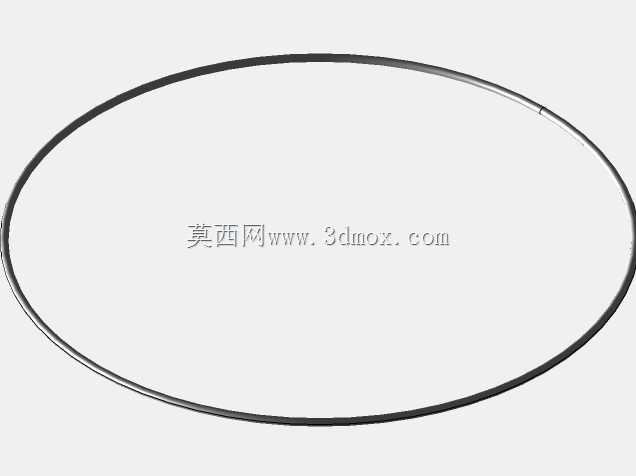

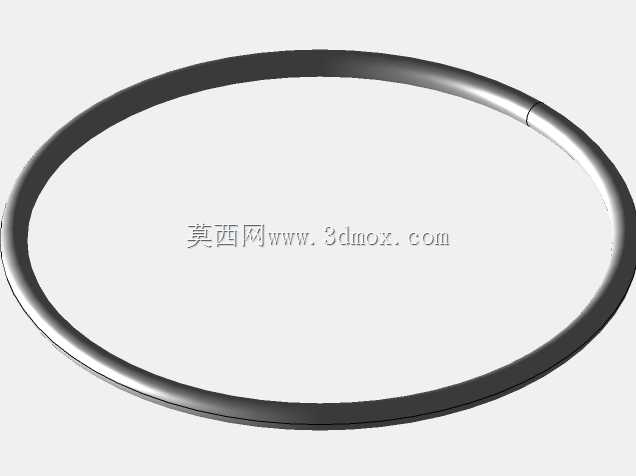

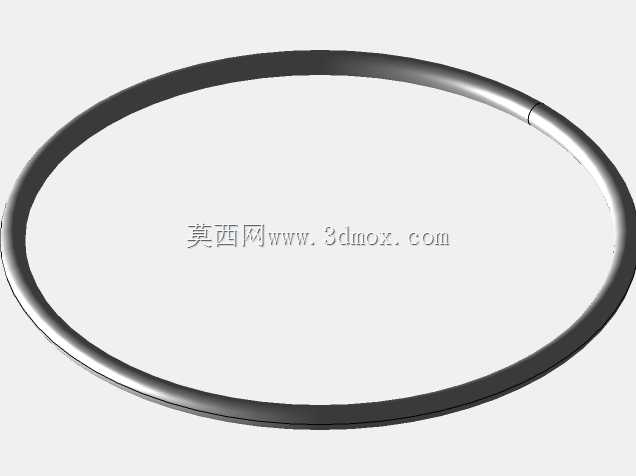

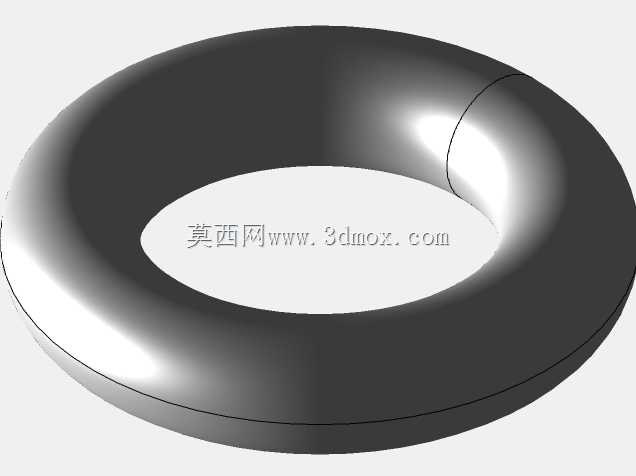

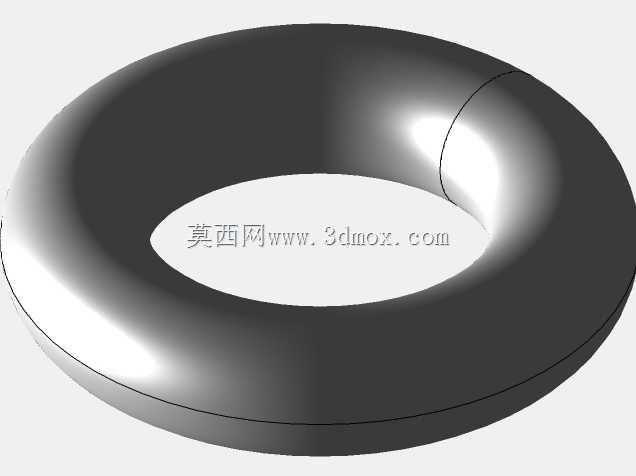

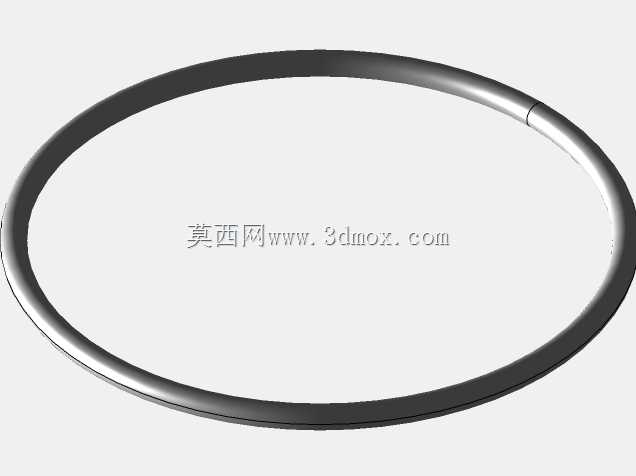

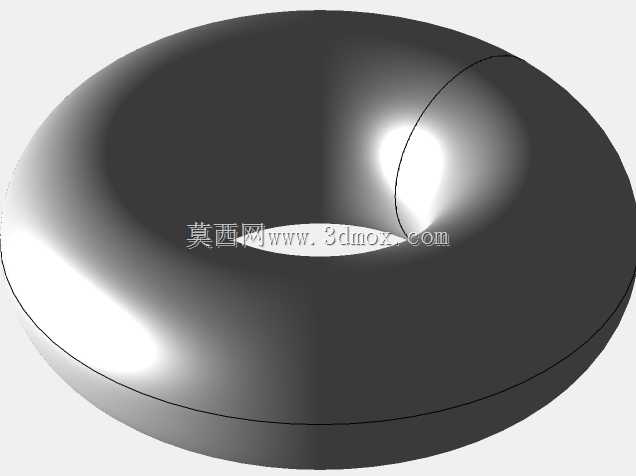

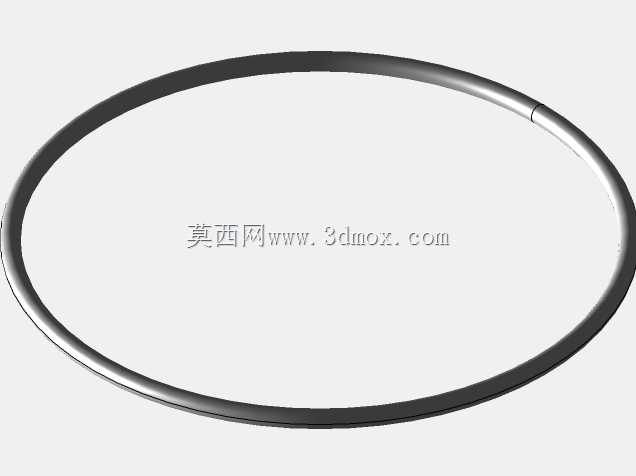

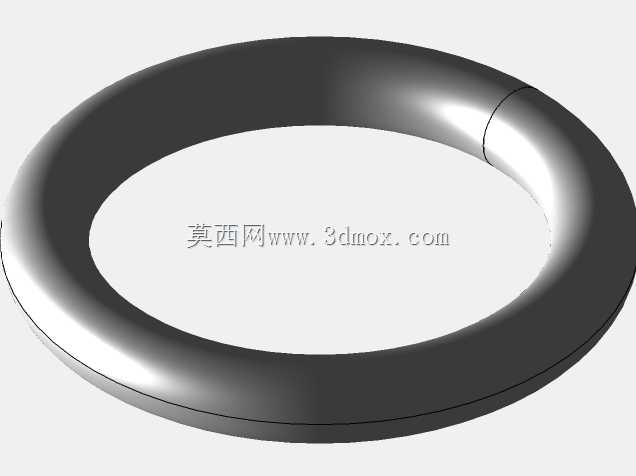

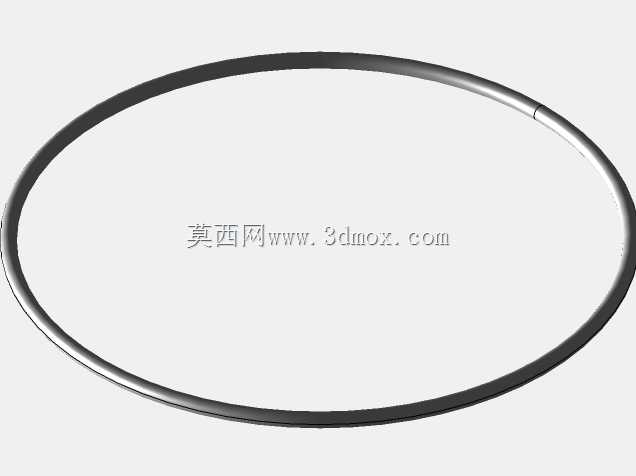

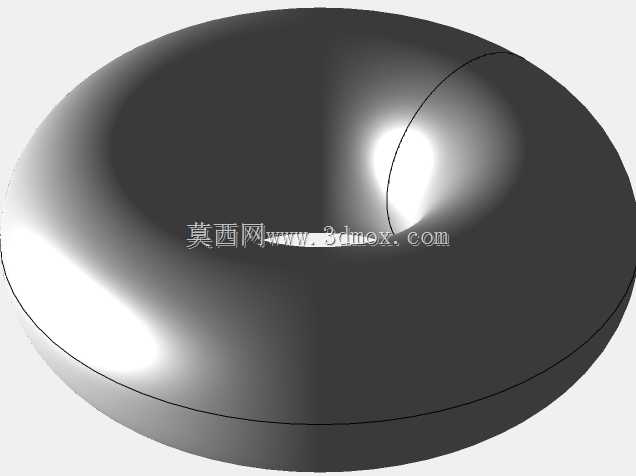

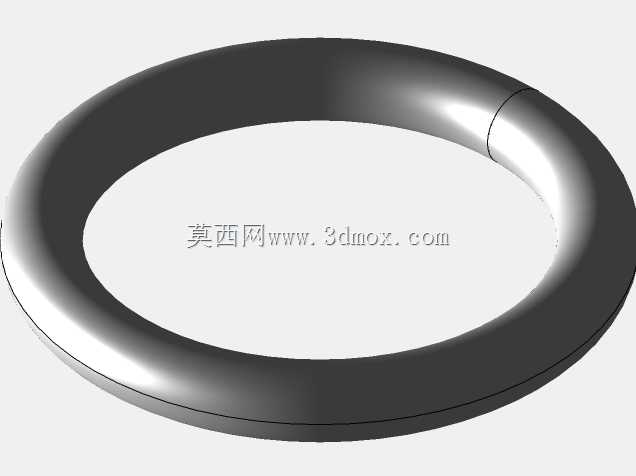

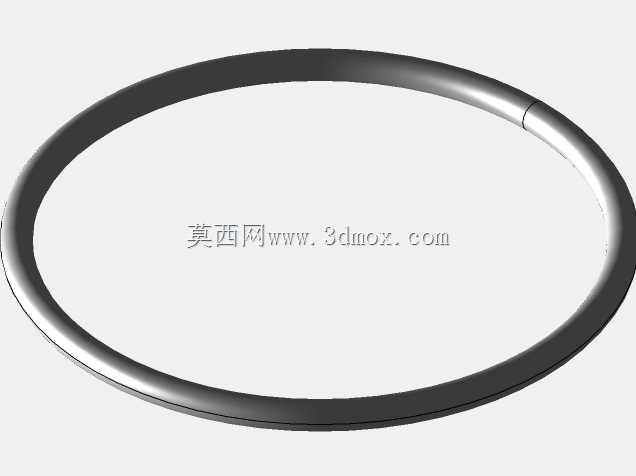

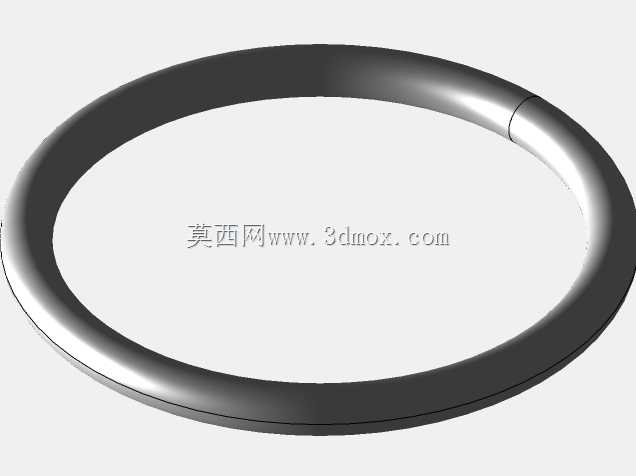

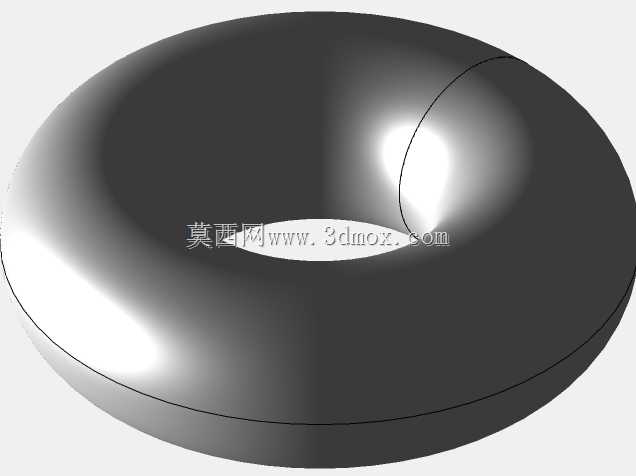

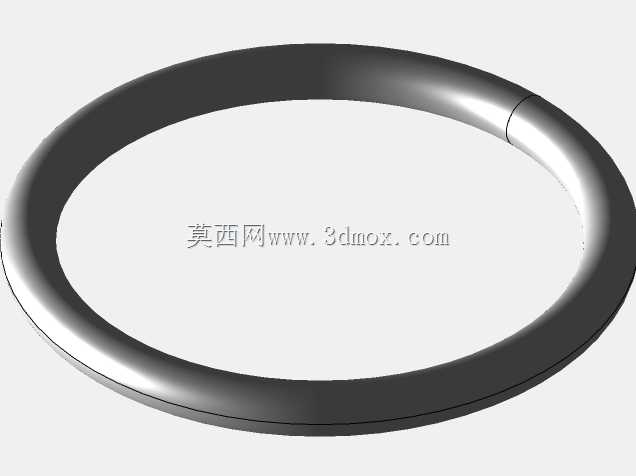

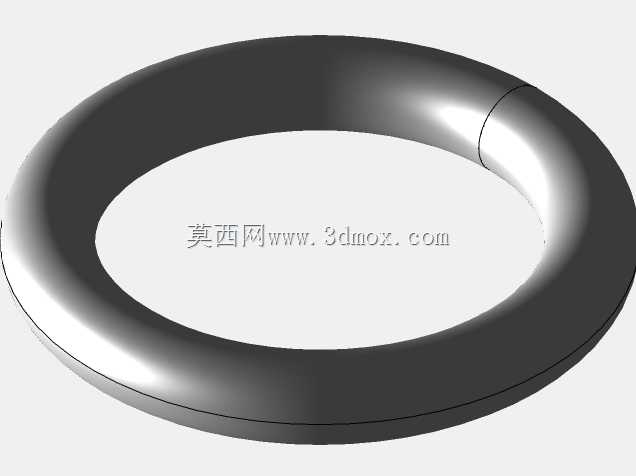

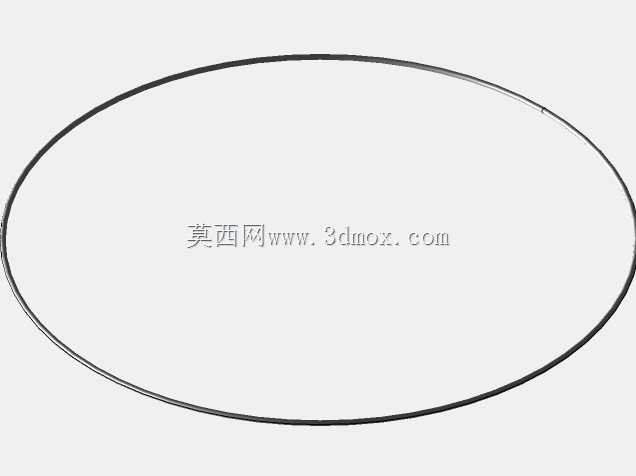

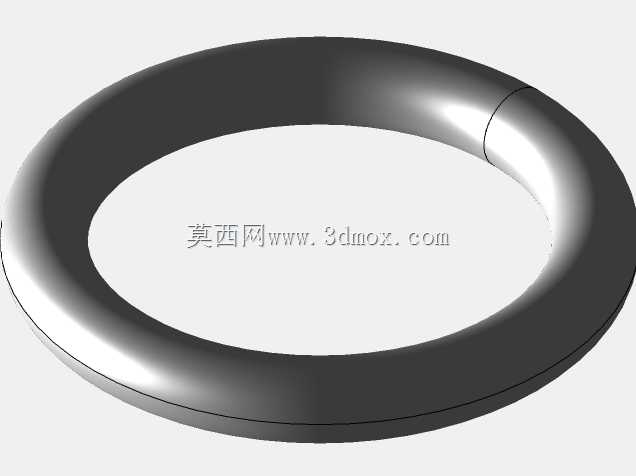

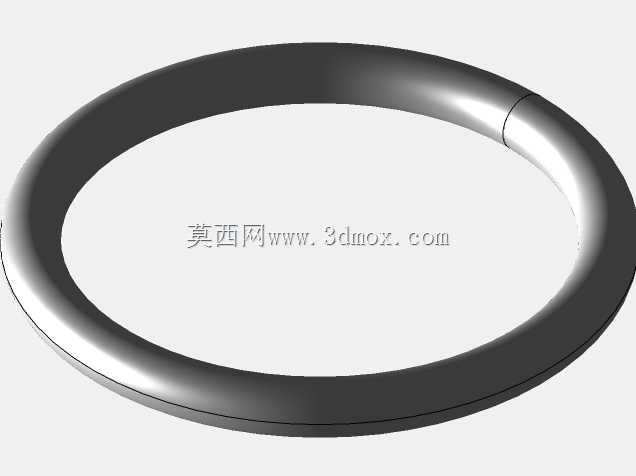

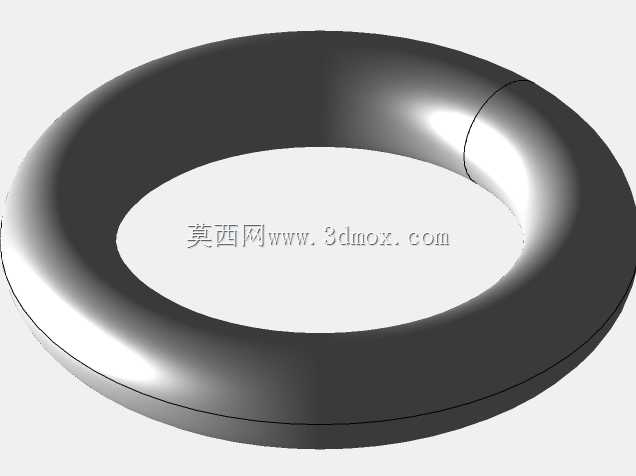

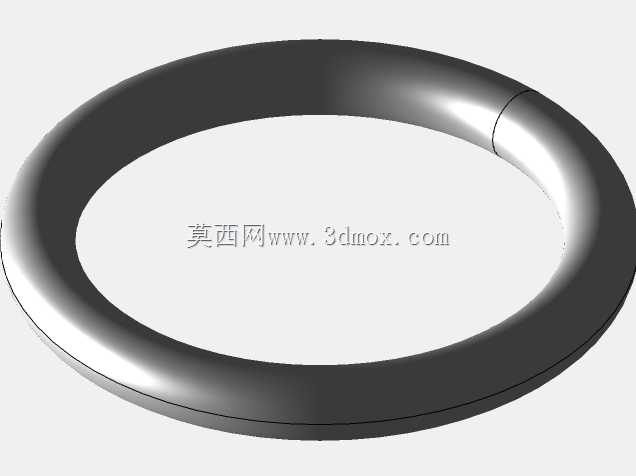

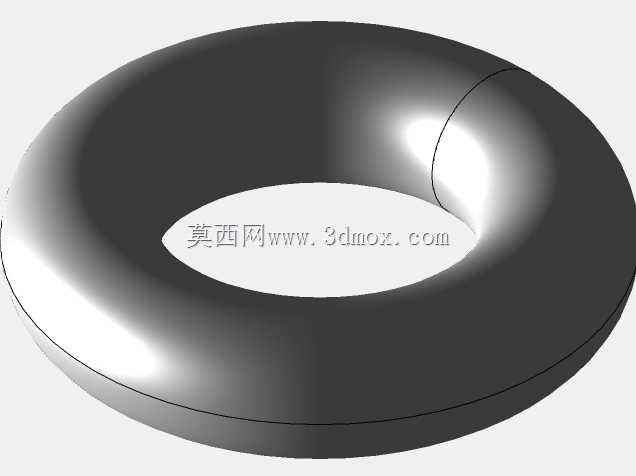

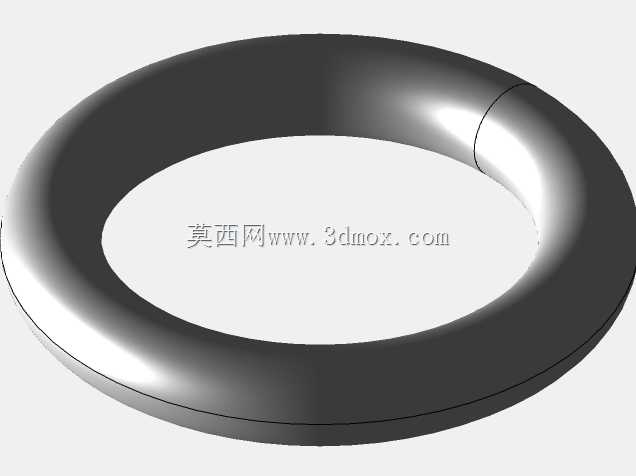

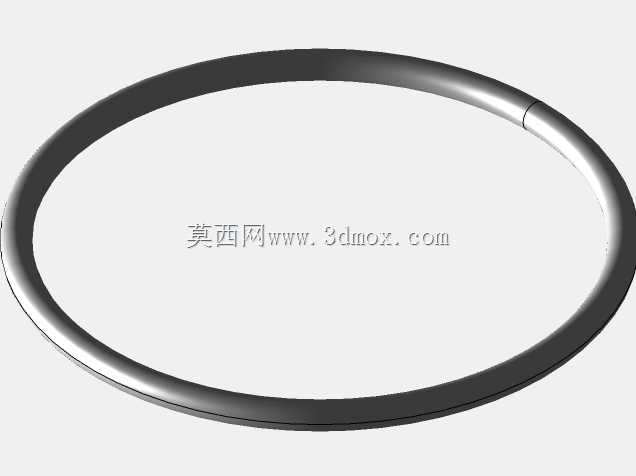

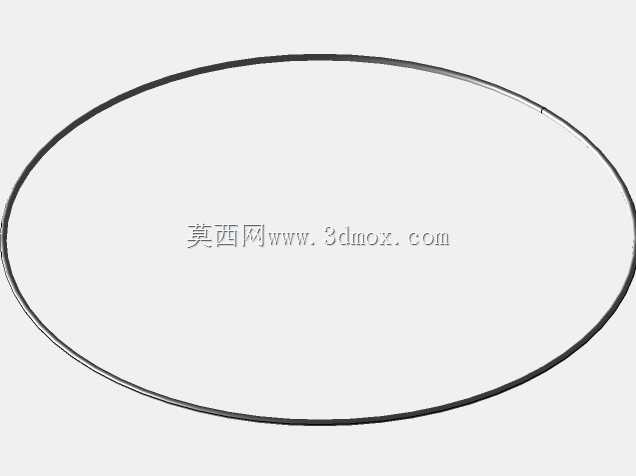

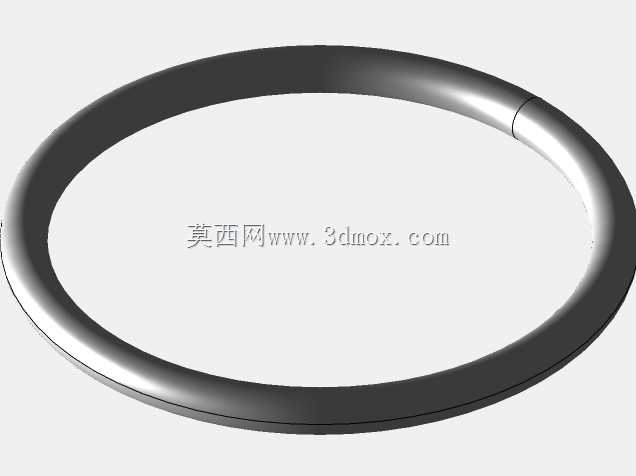

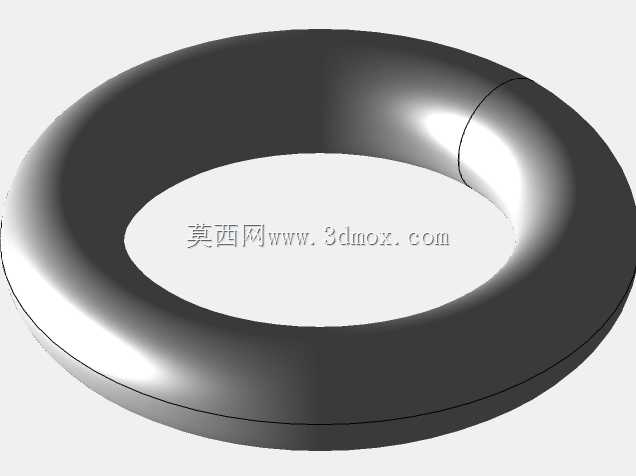

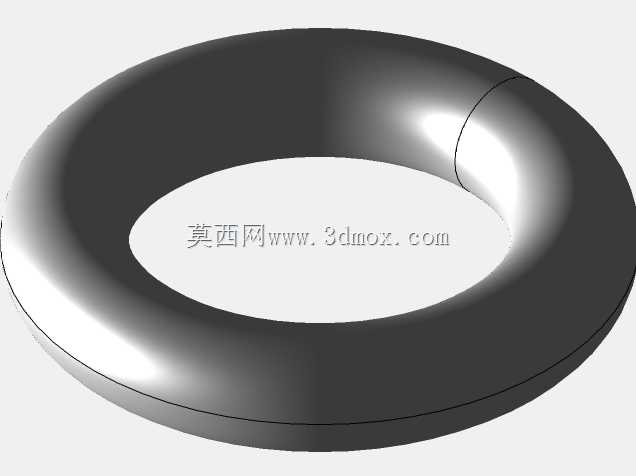

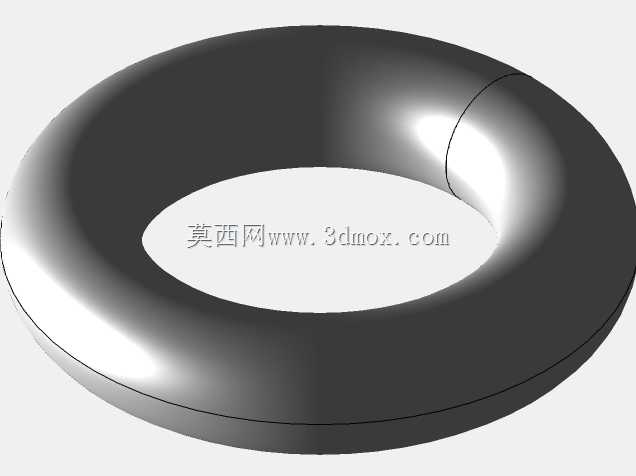

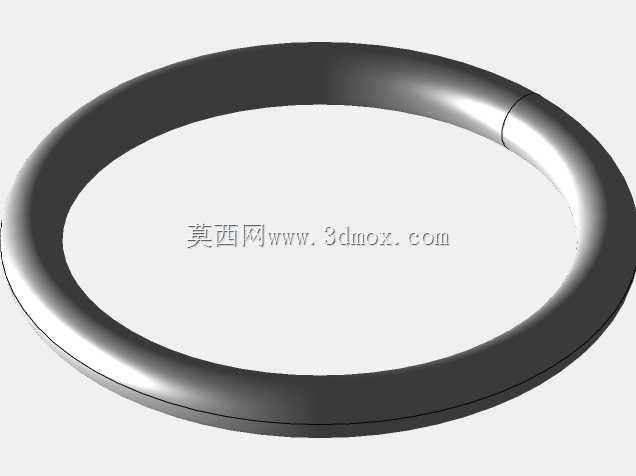

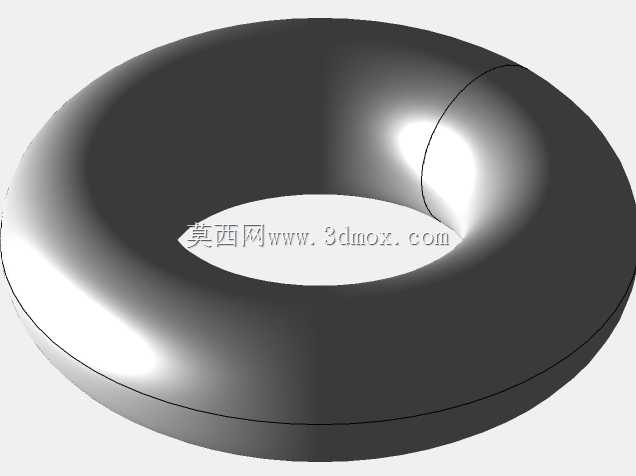

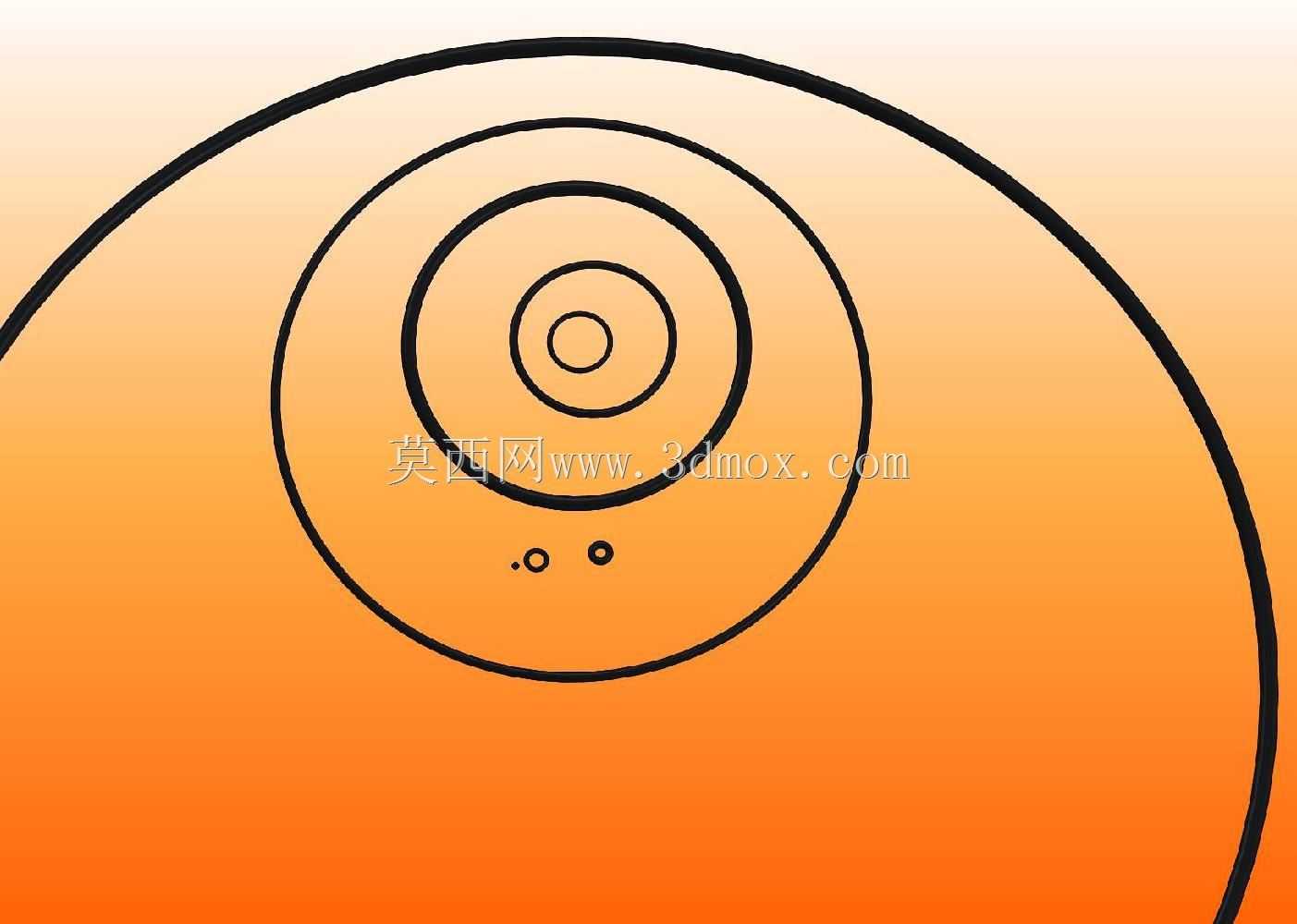

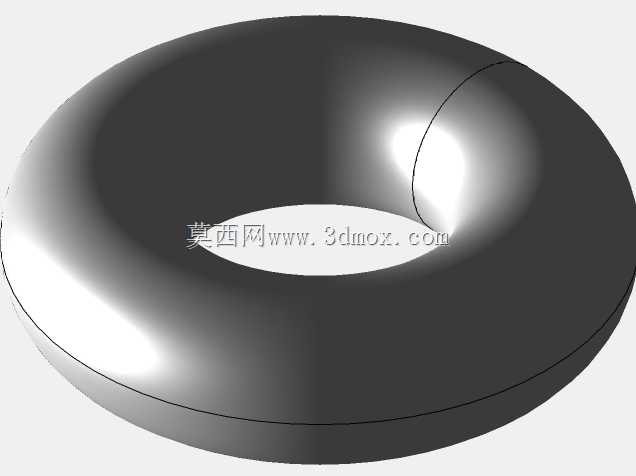

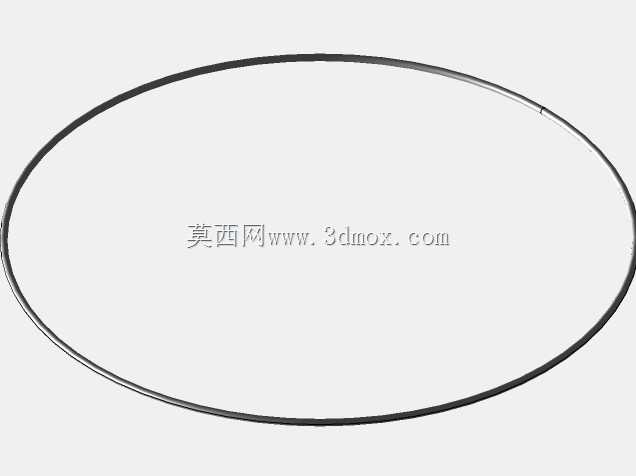

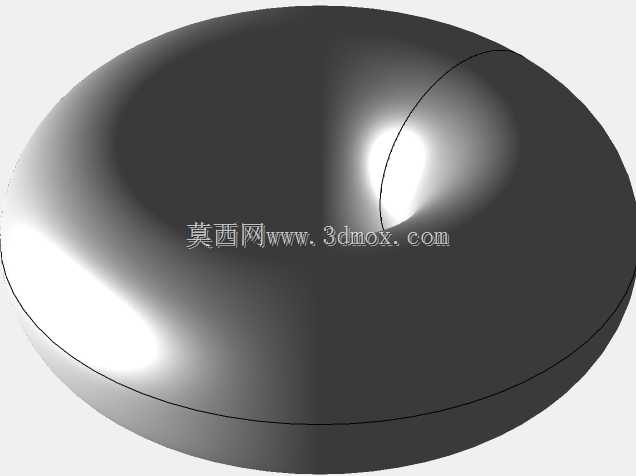

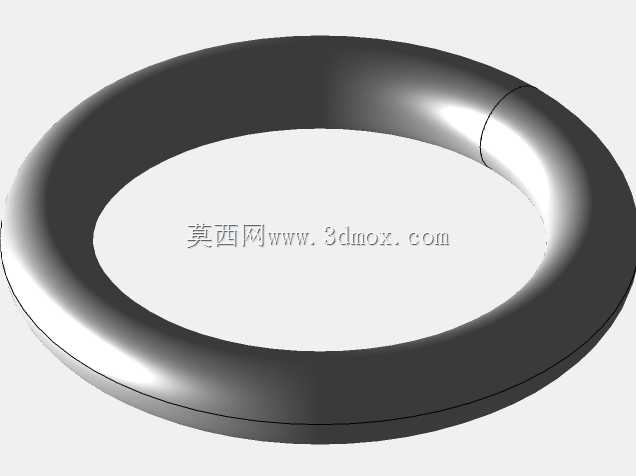

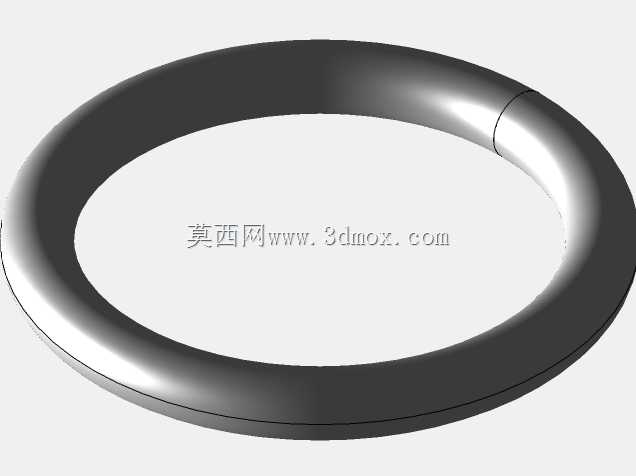

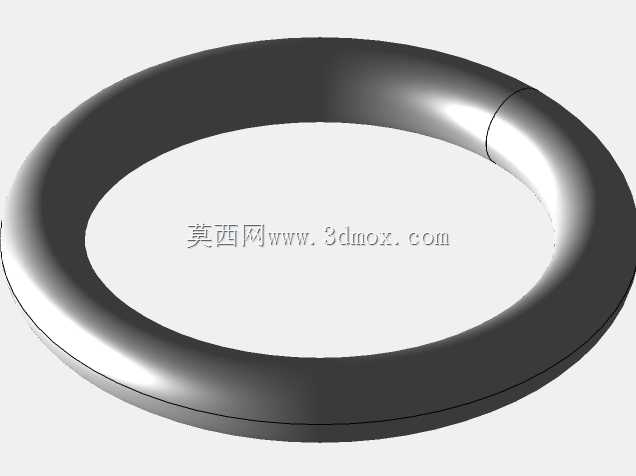

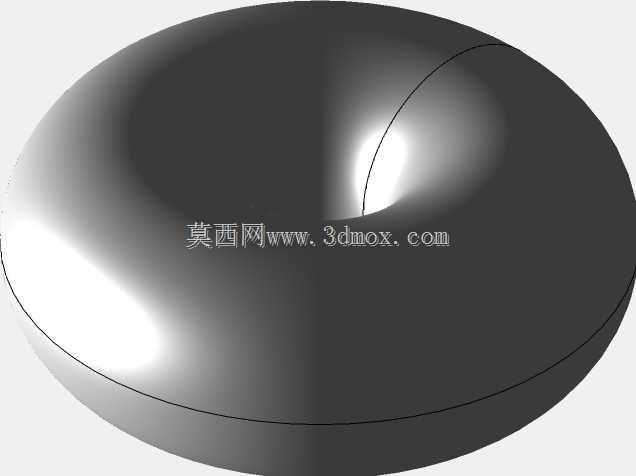

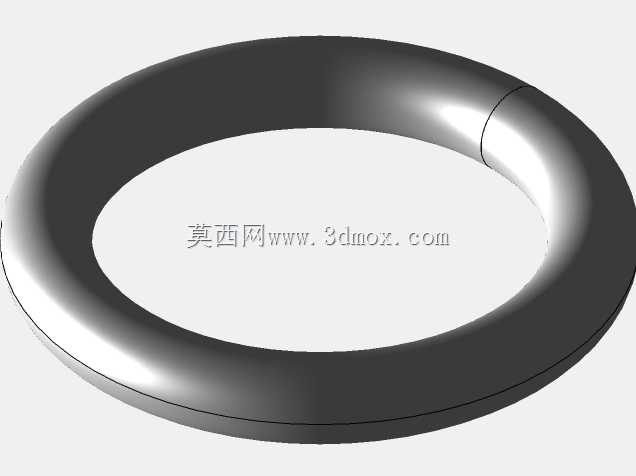

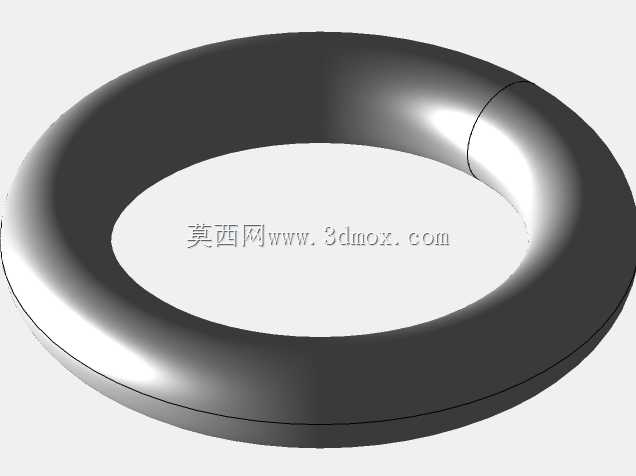

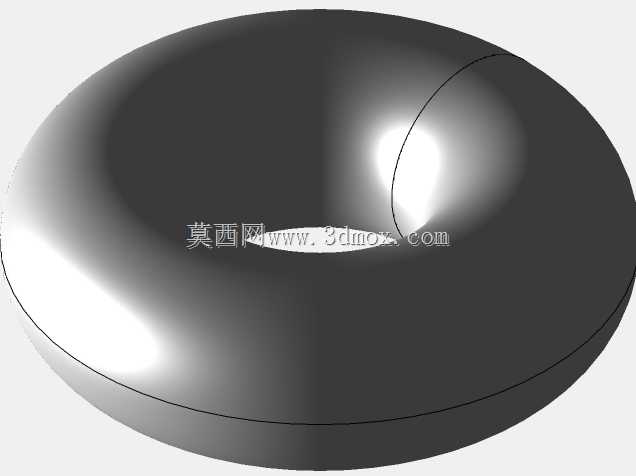

　　设计思路上，这套模型没有采用简化的圆环建模方式，而是完全按照SAE AS568标准规定的截面直径、公称内径尺寸系列构建实体，同时配套的设计参数表整合了所有标准规格的尺寸公差、适配沟槽尺寸、压缩率推荐范围、适用工况参数等核心设计数据，结构工程师在做整机密封设计时，不需要再反复查阅纸质标准手册，直接调用模型即可核对安装边界，快速完成沟槽尺寸的匹配设计。建模过程中严格控制了截面圆的圆度公差，还原了O形圈自由状态下的标准环形形态，没有出现简化建模导致的截面畸变问题，在做装配干涉检查时，可以准确模拟O形圈装入沟槽后的压缩变形状态，提前预判装配过程中是否会出现密封圈被剪切、挤出间隙等常见设计问题。

　　关于外形尺寸与安装边界，SAE AS568标准对O形圈的内径、截面直径都规定了严格的公差范围，不同规格的O形圈对应固定的沟槽深度、沟槽宽度、倒角尺寸要求，这套模型在设计时已经将标准规定的尺寸公差纳入参数体系，工程师在调用对应规格模型时，可以直接提取尺寸参数来设计安装沟槽：静密封场景下的压缩率通常控制在15%-25%区间，动密封往复场景下的压缩率控制在10%-20%区间，同时要根据工作压力等级判断是否需要加装聚四氟乙烯挡圈，避免高压下O形圈被挤入密封配合间隙造成咬伤失效。需要注意的是，安装沟槽的表面粗糙度必须符合密封设计要求，密封接触面的锐边需要做倒钝处理，避免装配过程中划伤O形圈表面导致密封失效，同时装配前需要清理沟槽内的金属切屑、杂质等异物，防止异物嵌入O形圈造成泄漏隐患。

　　在实际的三维设计流程中，这类带完整参数表的标准件模型可以大幅提升设计效率，工程师不需要从零开始绘制每个规格的O形圈，只需要根据设计压力、介质类型、安装空间选择对应规格的模型，直接装入装配体即可完成密封结构的初步设计，后续再根据仿真校核的结果微调沟槽尺寸即可。相比无参数的简化模型，这套模型的参数表可以直接导出为BOM清单的采购信息，在生产采购环节可以直接按照标准规格号采购对应密封件，避免出现定制件采购周期长、成本高的问题，也能减少因尺寸标注错误导致的密封件选型 mismatch 问题。
