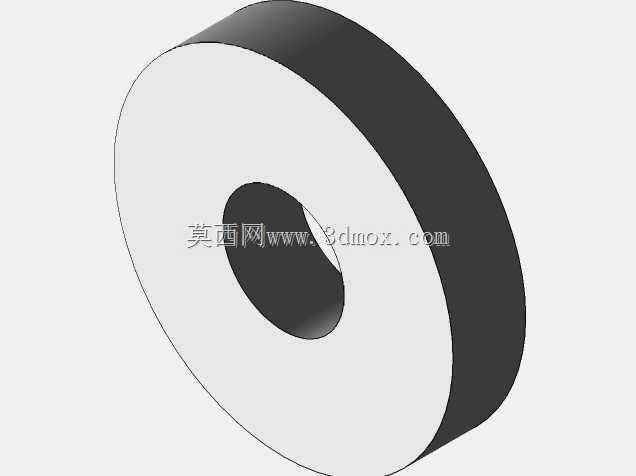

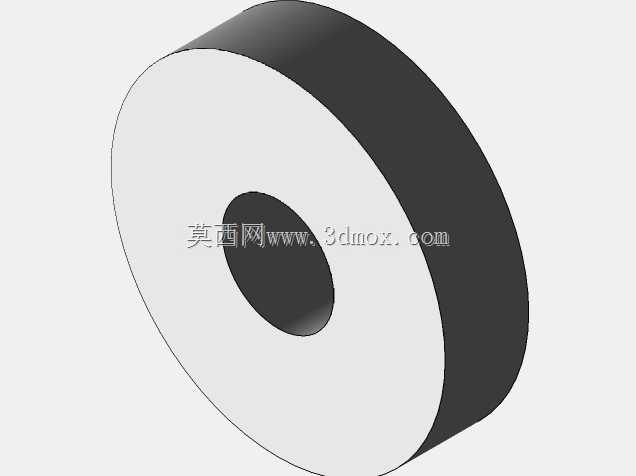

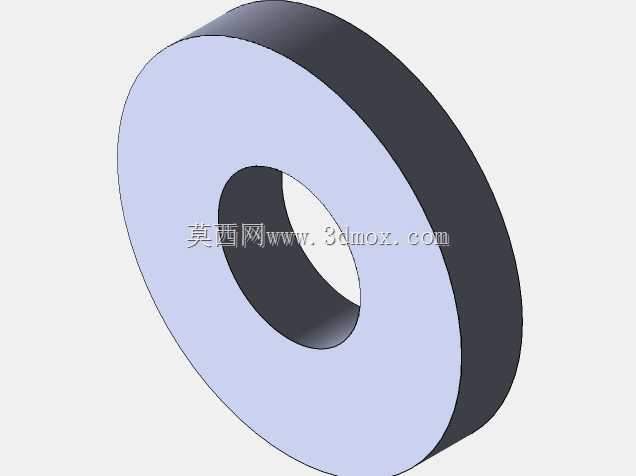

150级凸面出口法兰双头螺栓连接结构

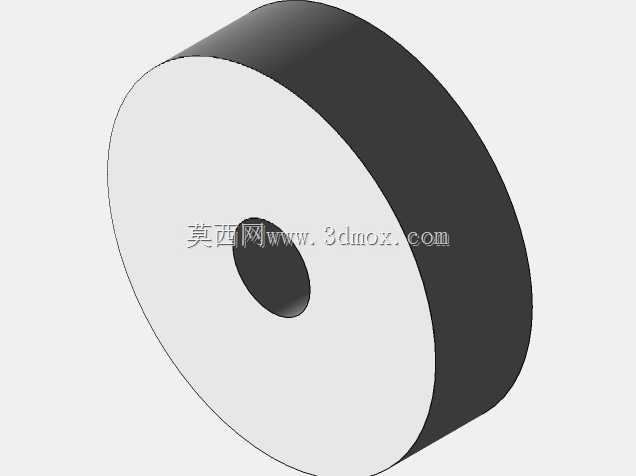

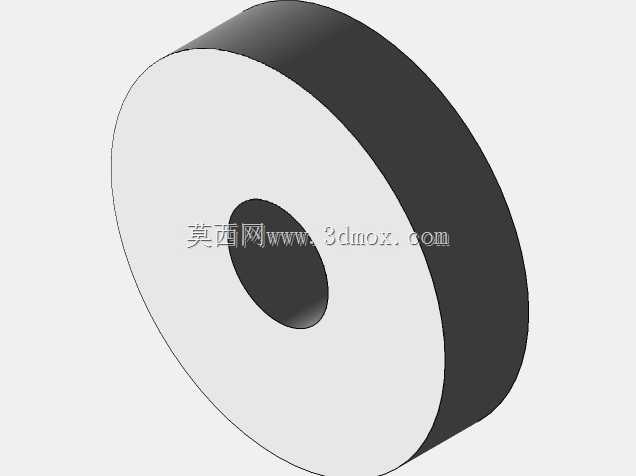

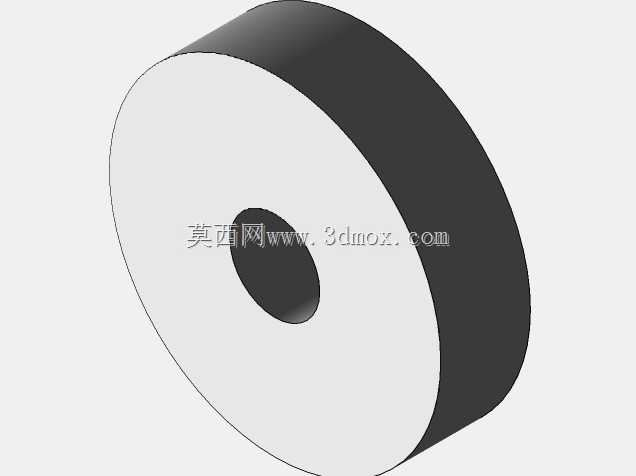

　　在石化、轻工、市政给排水等行业的承压管路与储罐类设备的接口设计中，法兰连接是应用占比最高的可拆密封连接形式，其中150磅级凸面出口法兰的适配场景覆盖了常压到中低压工况下的介质输送需求，这类法兰的设计合理性直接决定了整套管路系统的密封可靠性与后期运维的便捷性。本次涉及的凸面出口法兰，核心密封面采用凸面结构，相比全平面法兰，凸面结构能够将垫片压紧力集中在较窄的密封环带区域，在同等螺栓预紧力条件下可获得更高的密封比压，适配非金属软垫片、缠绕式垫片等多种常用密封垫片，能够满足水、油品、低压蒸汽等多种常规介质的密封要求。法兰的出口外径与凸面尺寸严格遵循ANSI B16.5标准的150磅级参数要求，这一设计选型保证了该法兰可与同压力等级、

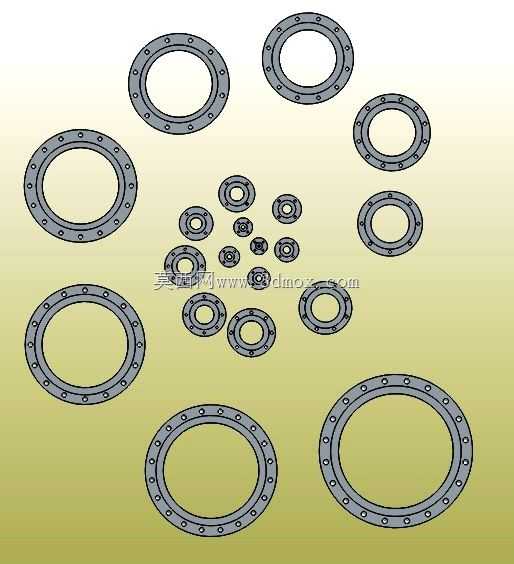

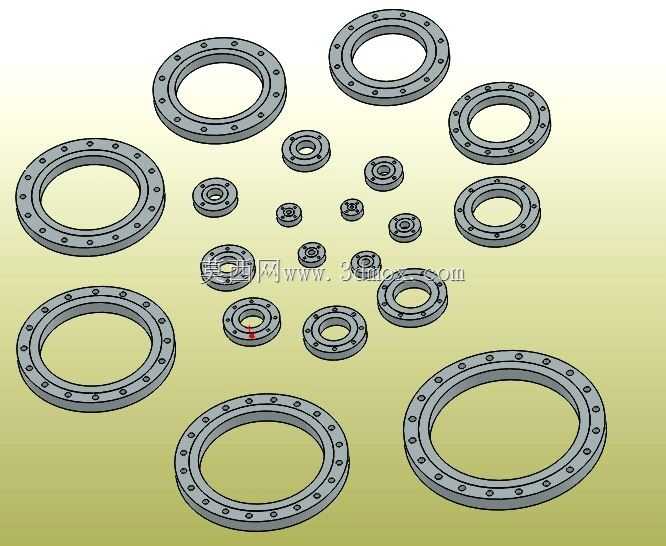

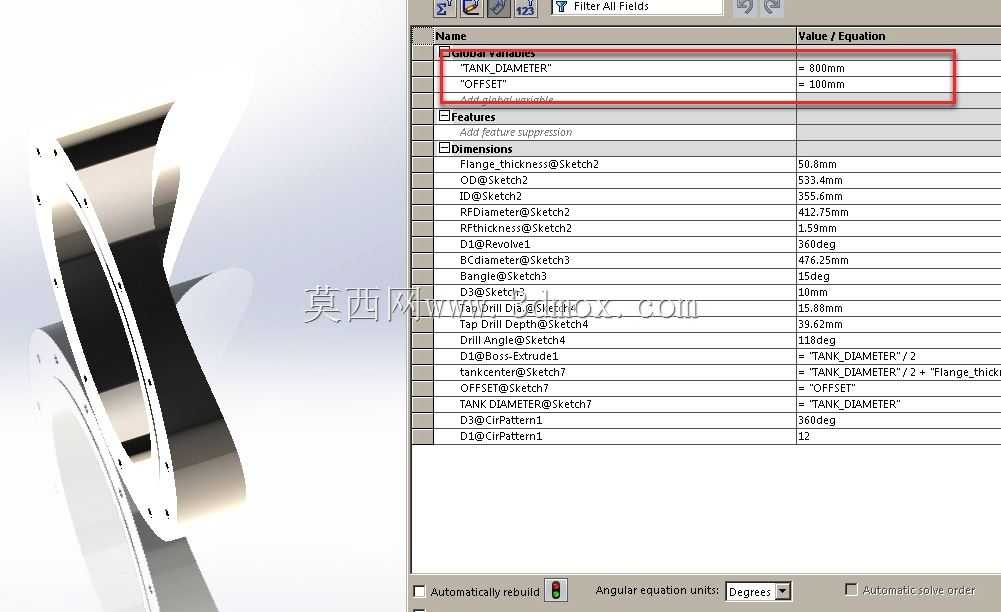

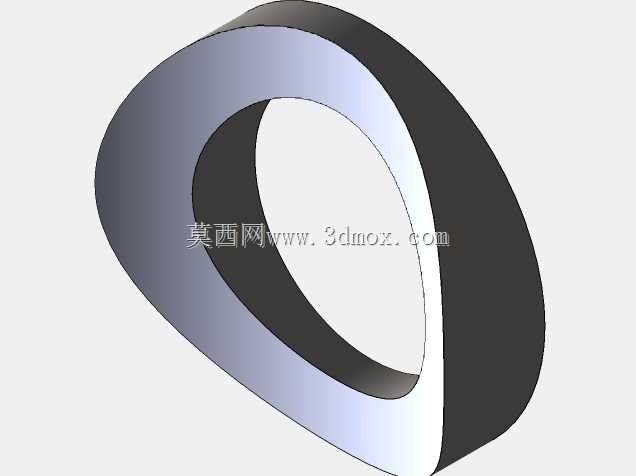

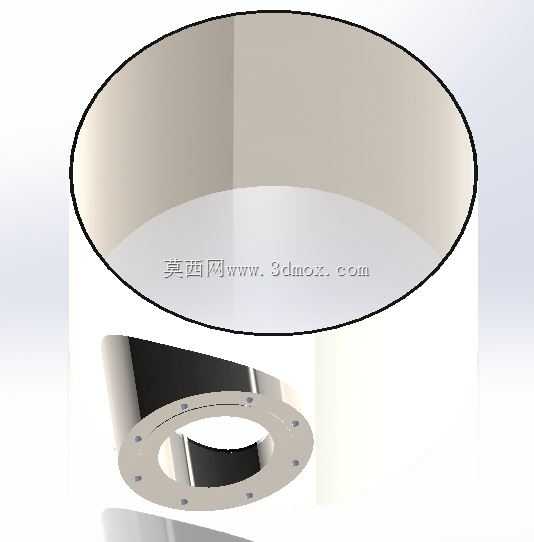

　　同通径的标准阀门、管路附件直接配对安装，无需额外加工过渡接口，大幅降低现场安装的适配成本与出错概率。法兰底部采用平底结构设计，配套设置了与壳体安装适配的设计表，在建模过程中通过方程式关联了储罐直径、偏移量等核心参数，设计人员仅需调整对应参数值，即可快速生成适配不同罐径、不同安装偏移位置的法兰模型，无需重复绘制草图与特征，能够大幅提升系列化储罐出口法兰的设计效率。从安装边界来看，法兰端面上的螺栓孔采用跨中均布设计，孔位位置与同等级标准法兰完全匹配，双头螺栓的连接形式相比单头螺栓，更适合需要经常拆装检修、或者安装空间受限的工况——安装时可先将螺栓一端预固定在配对法兰侧，再穿入本侧法兰后拧紧螺母，后期检修时仅需拆卸单侧螺母即可分离法兰，

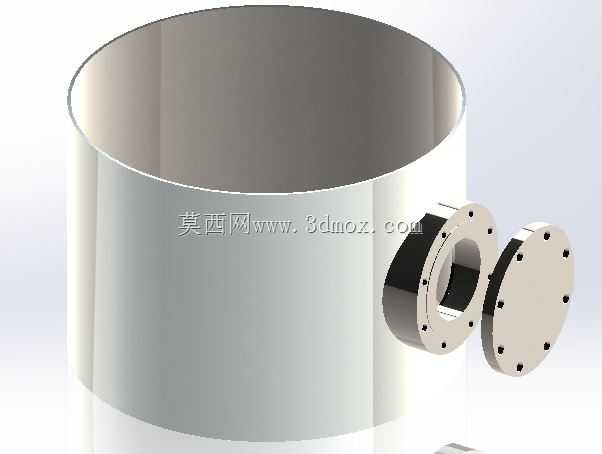

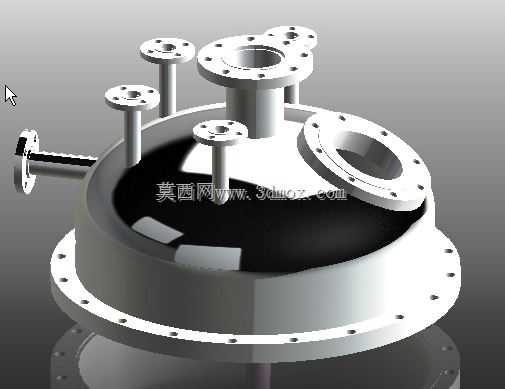

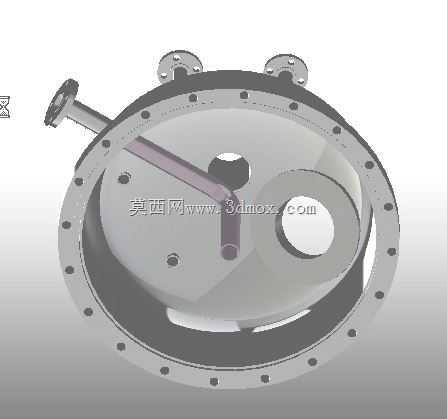

　　无需将整根螺栓从孔位中完全抽出，尤其适合储罐侧壁这类操作空间有限的安装场景。法兰与壳体连接的根部设置了平滑过渡的圆角结构，避免直角连接带来的应力集中问题，在承压工况下能够有效降低根部的峰值应力，提升法兰与壳体连接部位的疲劳寿命，避免长期承压运行下出现焊缝开裂或者本体变形的问题。在实际工程应用中，这类凸面出口法兰常被用在立式储罐的侧壁出料口、卧式容器的端部进出口、以及中低压管路的变径连接位置，设计过程中除了保证密封面与连接尺寸的标准性，还需要重点关注法兰与壳体连接段的切向安装精度，平底结构的设计能够保证法兰与储罐壳体外壁贴合紧密，焊接时可减少焊接填充量，同时降低焊接变形对法兰密封面平面度的影响。建模过程中对法兰的密封面凸台高度、

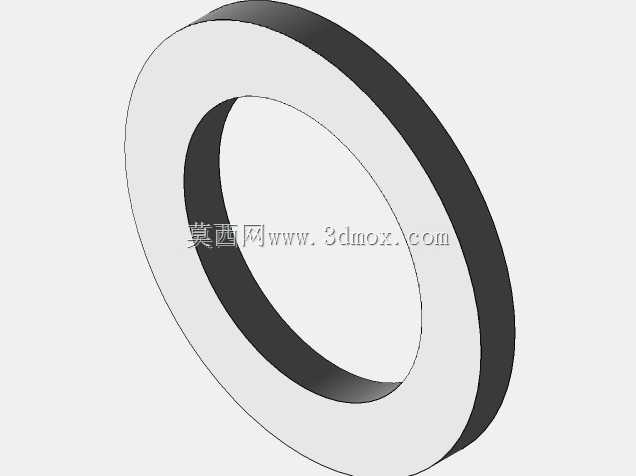

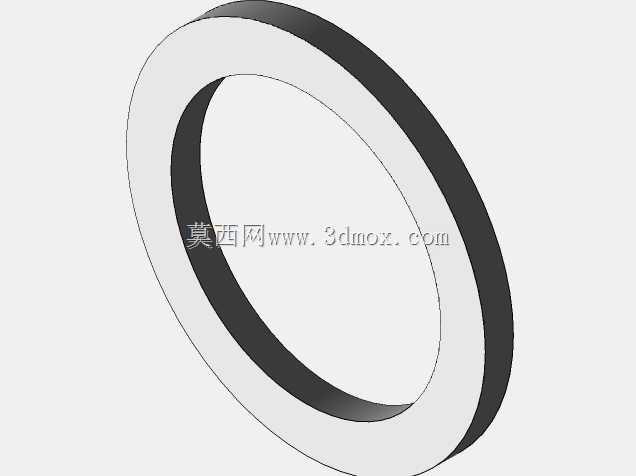

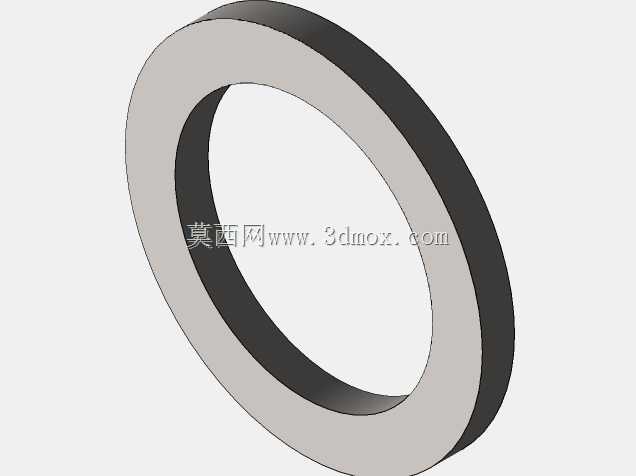

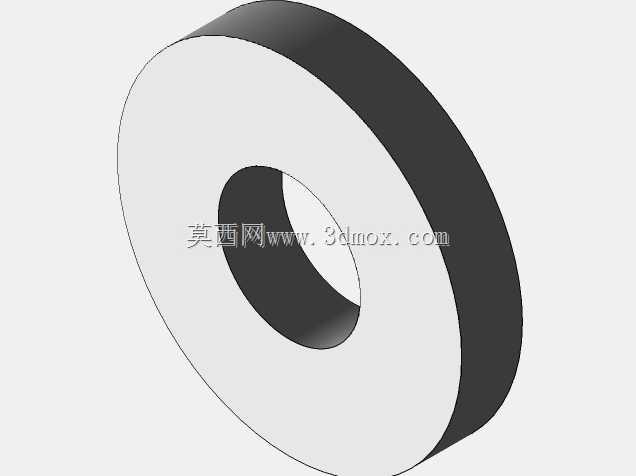

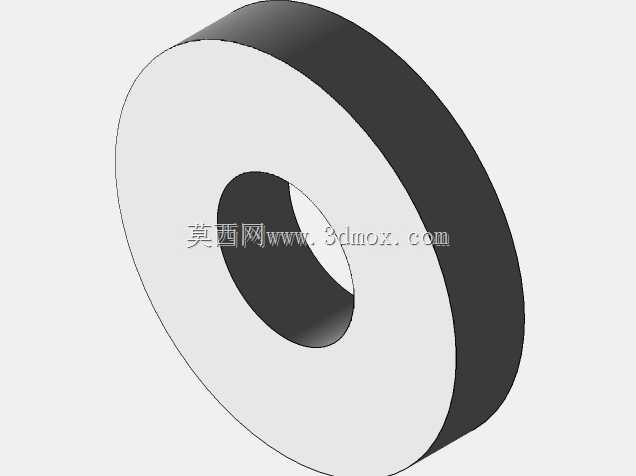

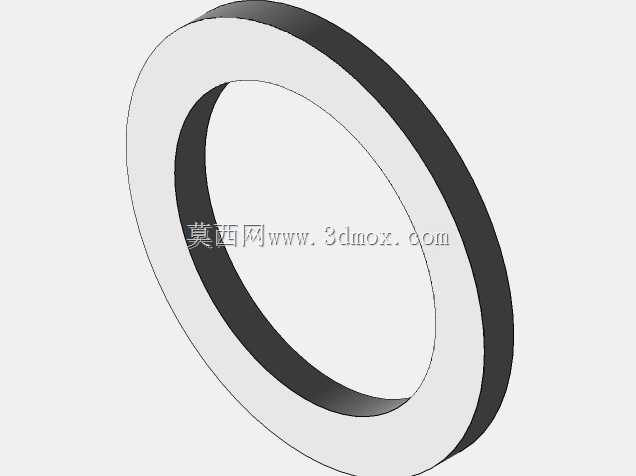

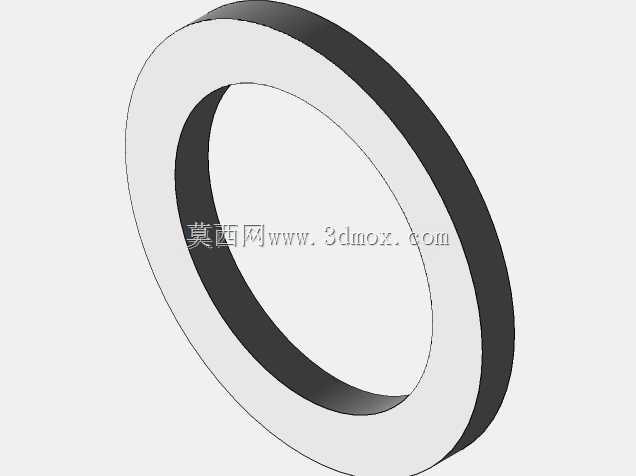

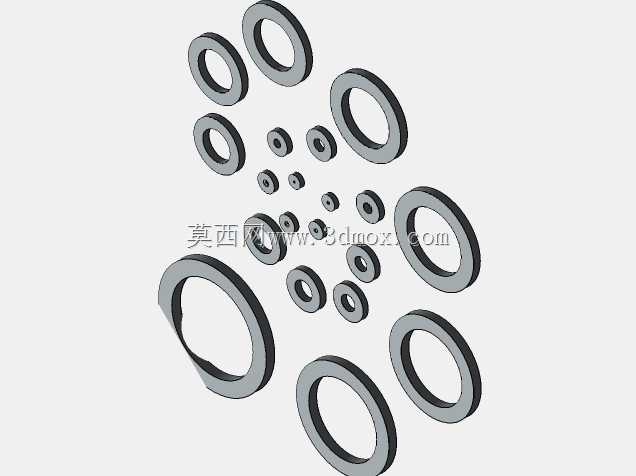

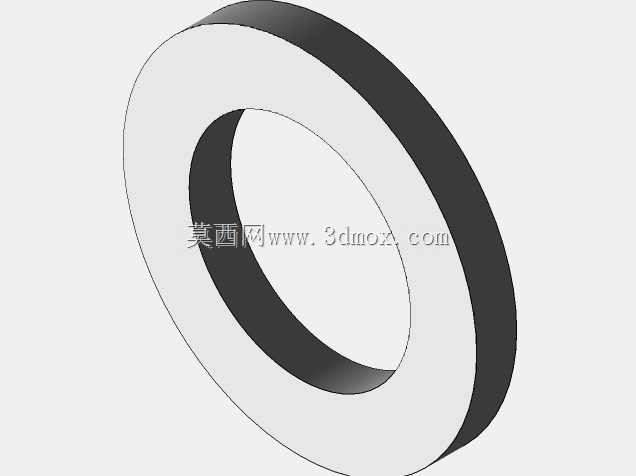

　　螺栓孔沉孔深度、颈部壁厚等关键尺寸都做了参数化关联，当设计压力或者通径调整时，可通过参数驱动快速更新模型，同时配套的双头螺栓、螺母、垫片等标准件也可随法兰参数同步更新，保证整套连接结构的尺寸匹配性，避免出现螺栓长度不足、垫片内径与通径不匹配等常见设计失误。对于现场安装环节而言，该法兰的凸面结构自带对中定位效果，安装垫片时可直接将垫片放置在凸台围成的区域内，无需额外设置定位销或者定位凸缘，即可避免垫片在螺栓预紧过程中出现移位，进一步降低现场安装的操作难度，提升密封连接的一次合格率。
