ANSI92.1标准45度压力角花键轴套

　　在重载传动、精密扭矩传递的机械结构场景中，花键连接始终是兼顾同轴度、承载能力与传动精度的核心连接形式，这款符合ANSI 92.1标准的渐开线花键结构，采用DP24/48双径节设计、45度压力角参数，主要适配需要紧凑安装空间、大扭矩传递同时要求较高定心精度的传动节点。不同于普通平键连接仅靠单键侧面承载的形式，该花键结构通过周向均匀分布的齿形同时参与啮合，齿面接触应力分布更均匀，在同等轴径尺寸下能传递的扭矩比平键连接提升40%以上，同时齿侧的自动定心特性可以有效降低轴与套之间的同轴度误差，减少高速运转时的偏磨与振动问题。

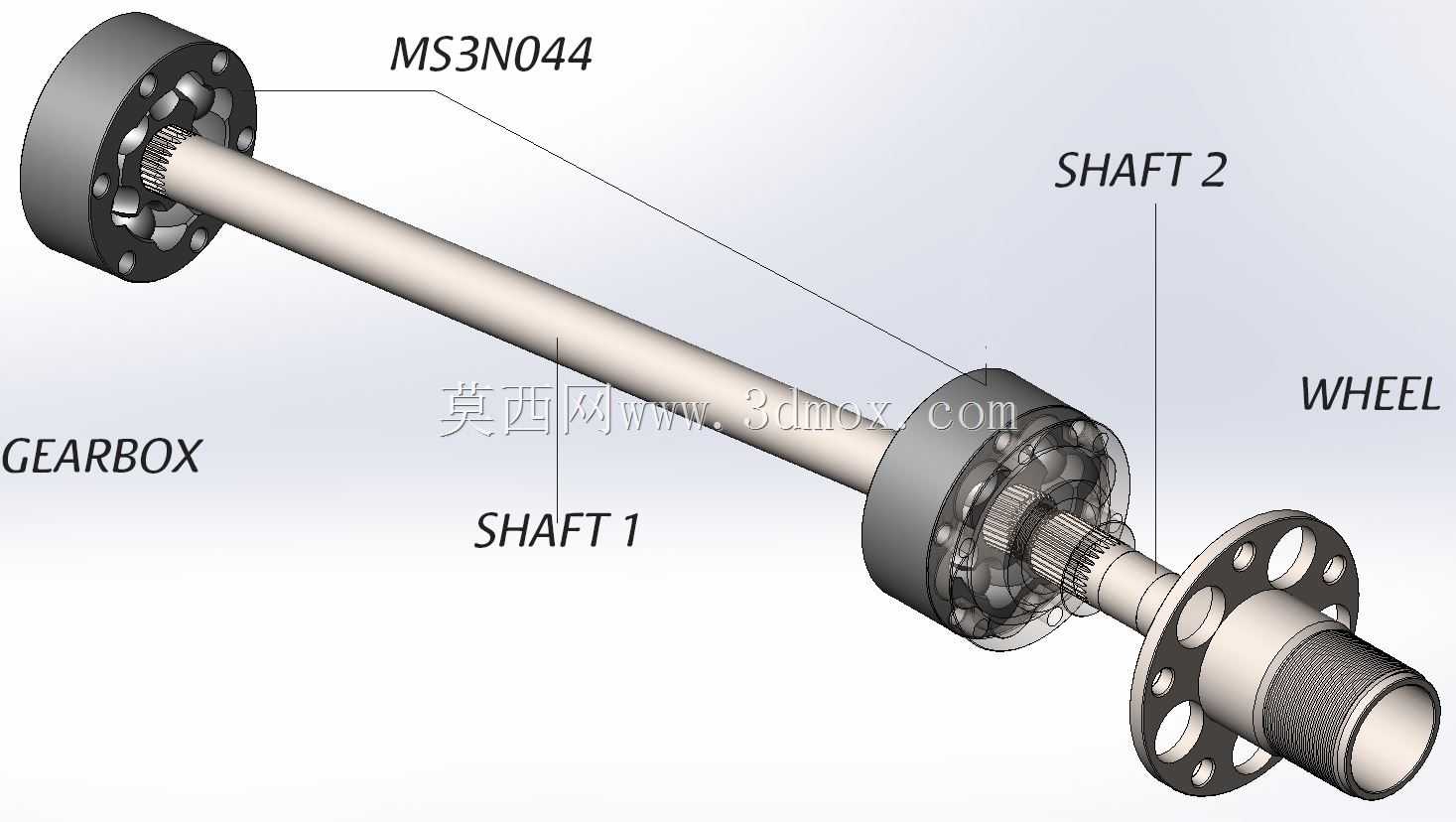

　　从实际应用场景来看，这类45度压力角的渐开线花键常出现在航空附件传动、精密机床进给机构、小型工程机械的动力输出端，以及需要频繁正反转的传动工位——45度压力角的齿形根部厚度更大，抗弯强度更高，能承受频繁换向带来的冲击载荷，同时齿顶相对更窄，装配时的导向性更好，适合需要快速拆装维护的设备结构。设计这类花键结构时，首先要明确双径节的参数逻辑：DP24控制齿厚与齿高的匹配关系，DP48则约束齿顶圆的尺寸边界，这种双径节设计可以在保证齿根强度的前提下，缩小齿顶的径向尺寸，让整个花键副的结构更紧凑，适配安装空间受限的传动节点。

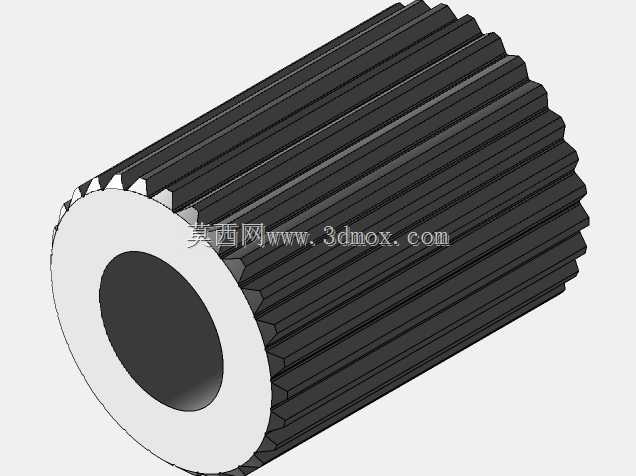

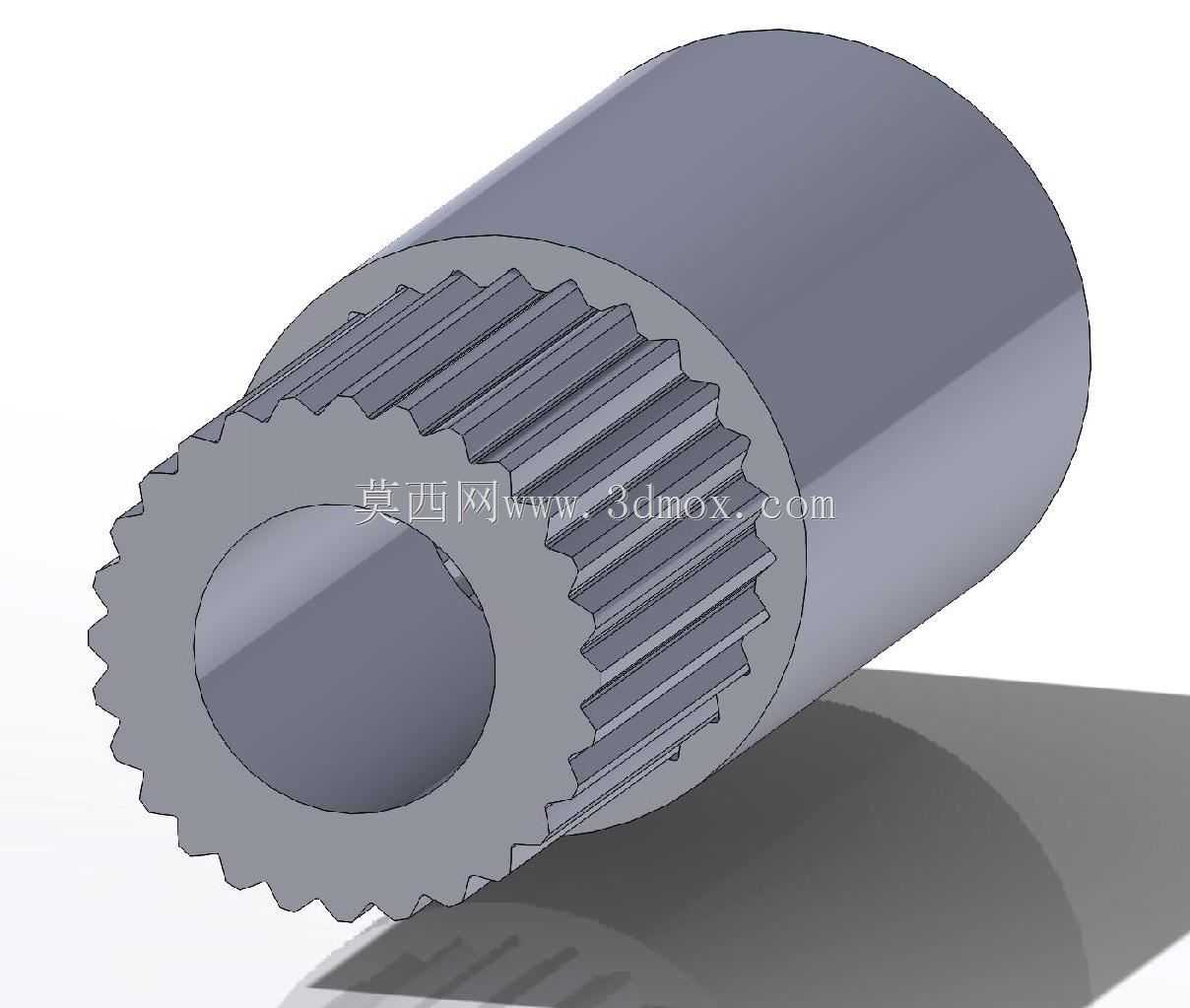

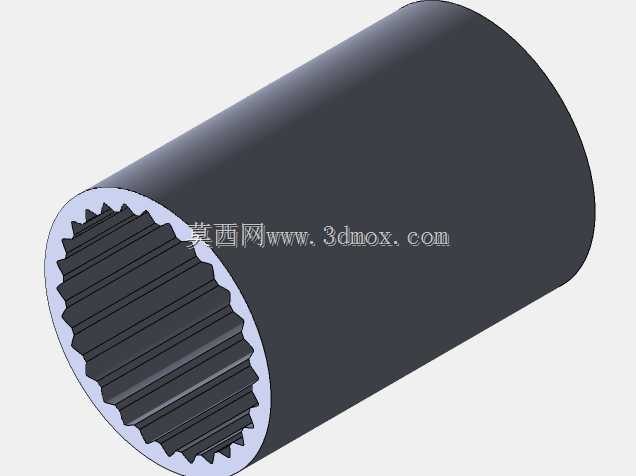

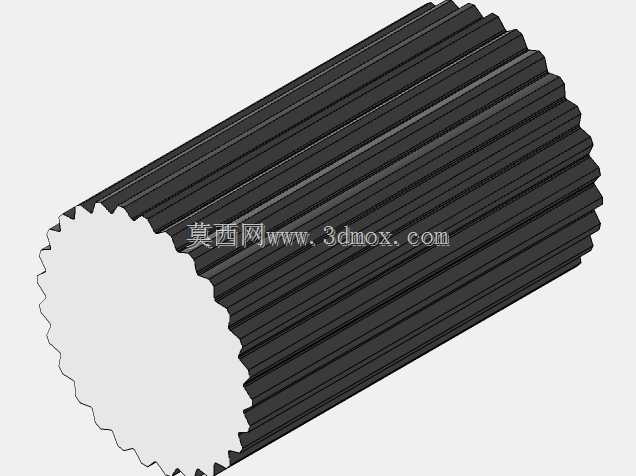

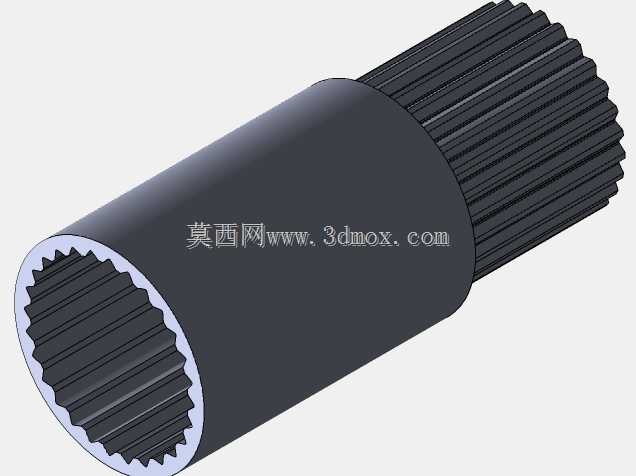

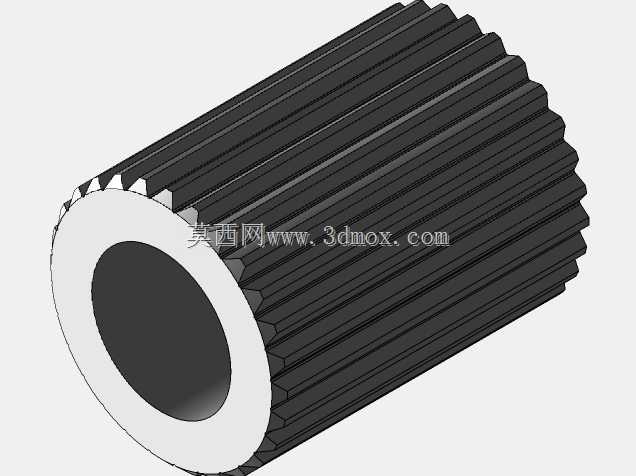

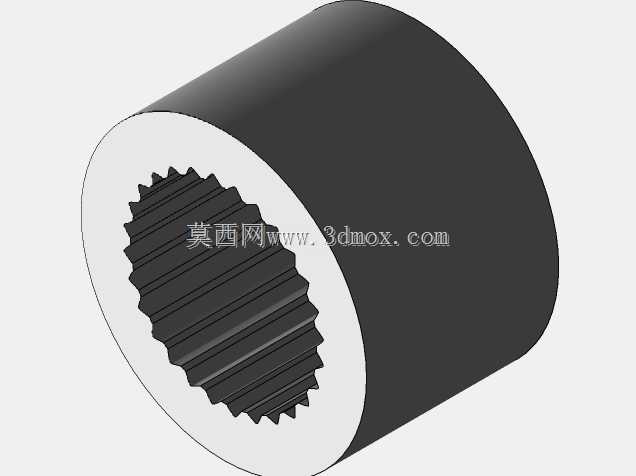

　　结构设计层面，该花键采用内花键套与外花键轴一体适配的形式，内孔为光滑通孔，可与穿过的光轴段形成辅助支撑，外圆为圆柱面，可与外部轮毂的安装孔形成过盈或过渡配合，安装时通过外圆的定位保证花键副与外部构件的同轴度，再通过端面的贴合确定轴向安装位置，不需要额外的轴向定位结构就能实现稳定的传动连接。齿形的加工基准与内孔、外圆的基准保持统一，建模时以中心轴线为公共基准，先绘制单齿的渐开线轮廓，再通过圆周阵列生成全部轮齿，齿向方向采用直齿设计，加工时可通过插齿、滚齿一次成型，不需要额外的螺旋角调整工装，加工成本更低，适配中小批量的生产场景。

　　尺寸边界上，该花键的径向尺寸严格遵循ANSI标准的齿顶圆、齿根圆公差要求，轴向长度根据承载需求设置为齿高的8倍左右，既保证足够的齿面接触长度，避免齿面压应力过大导致的点蚀问题，又不会因为轴向长度过长造成加工时的齿向误差累积。齿侧配合采用间隙配合设计，预留了合理的润滑脂存储间隙，运转时润滑脂可以填充在齿侧间隙中，形成稳定的油膜，降低齿面磨损，同时允许一定的热膨胀量，避免高温工况下齿面卡死。在装配适配性上，该花键的齿端做了小尺寸的倒角处理，装配时可以自动导正，不需要精确对准齿位就能顺利推入，降低现场装配的难度，同时倒角可以去除齿端的加工毛刺，避免装配时毛刺脱落进入啮合面造成齿面划伤。

　　从传动特性来看，45度压力角的花键齿形啮合时的径向分力相对更大，因此配套的支撑轴承需要具备足够的径向承载能力，设计选型时需要匹配对应载荷等级的轴承，避免径向力导致轴承过早失效。同时这类花键的定心方式采用齿侧定心，相比大径定心、小径定心的形式，齿侧的配合间隙可以通过加工精度精准控制，定心精度不受内孔、外圆的加工误差影响，更适合高速回转的传动场景，运转时的动平衡性能更好，不需要额外做动平衡处理就能满足中高速传动的振动要求。在实际设备维护中，这类花键结构的磨损主要出现在齿面接触区域，当齿侧间隙超过标准阈值时，可通过更换花键套快速恢复传动精度，不需要更换整个轴类零件，降低设备的维护成本与停机时间。
