带参数设计表的医用级硅胶管路结构

　　这类医用级硅胶管路的设计，首先要覆盖多场景的流体输送需求，在医疗场景中，可用于药液输注、体液引流、医用设备气路连接，制药场景下适配洁净流体的输送管路，工业洁净生产场景也可作为腐蚀性弱、卫生要求高的流体通路，临床场景里还能配套监护、治疗设备做外接连接管路。设计时优先考虑了管路的适配性，通过内置的设计表实现参数化驱动，可直接切换公制、英制两种直径体系的规格，不需要重复建模调整，能快速匹配不同接头、不同设备接口的连接需求。

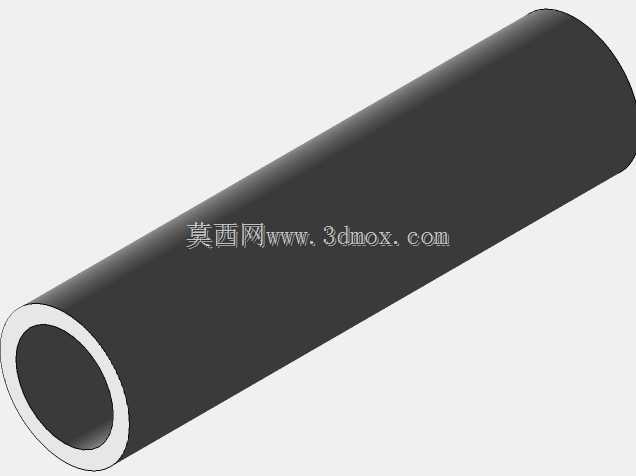

　　从结构特性来看，硅胶材质本身具备良好的生物相容性，不会与输送的药液、体液产生不良反应，同时耐高低温、耐老化，可满足常规消毒灭菌的工况要求，管路的弯曲性能做了针对性优化，小半径弯折时不会出现管腔塌瘪堵流的问题，长距离布设时也能保持管腔通畅，不会因为管路自重出现过度弯折影响流体输送效率。配套的接头结构做了防脱设计，与管路连接后可承受一定的拉拔力，避免使用过程中管路脱落引发的流体泄漏问题。

　　设计思路上没有采用单一固定规格的建模方式，而是将管路直径、壁厚、弯曲半径、接头适配尺寸都纳入设计表的驱动参数中，设计人员在选型或者改型时，只需要在设计表中选择对应规格参数，模型就能自动更新到对应尺寸，不需要逐段绘制管路、调整配合关系，大幅提升了设计迭代的效率。同时建模过程中严格控制了管路的内壁光滑度参数，避免内壁出现凸起、接缝导致的流体残留，降低医疗、制药场景下的污染风险，管路外壁的粗糙度也做了设定，既不会因为过于光滑导致接头固定打滑，也不会因为粗糙度过高容易积附污物。

　　安装边界方面，这类硅胶管路的布设不需要特殊的固定工装，可根据设备内部的走线路径灵活弯曲排布，接头端的尺寸与通用标准鲁尔接头、快插接头做了适配验证，可直接替换现有设备上的同规格管路，不需要额外修改设备的接口结构。管路的最小弯曲半径做了明确的参数限定，在设计表中可直接查询对应直径下的最小允许弯曲值，安装时只要不小于该半径，就能保证管腔的通流面积不出现大幅衰减，不会影响流体的输送流量。针对不同应用场景的压力需求，设计表中也对应匹配了不同的壁厚参数，低压引流、常压输注、稍高压力的气路输送都能找到对应的规格，不需要额外做强度校核就能直接选用。

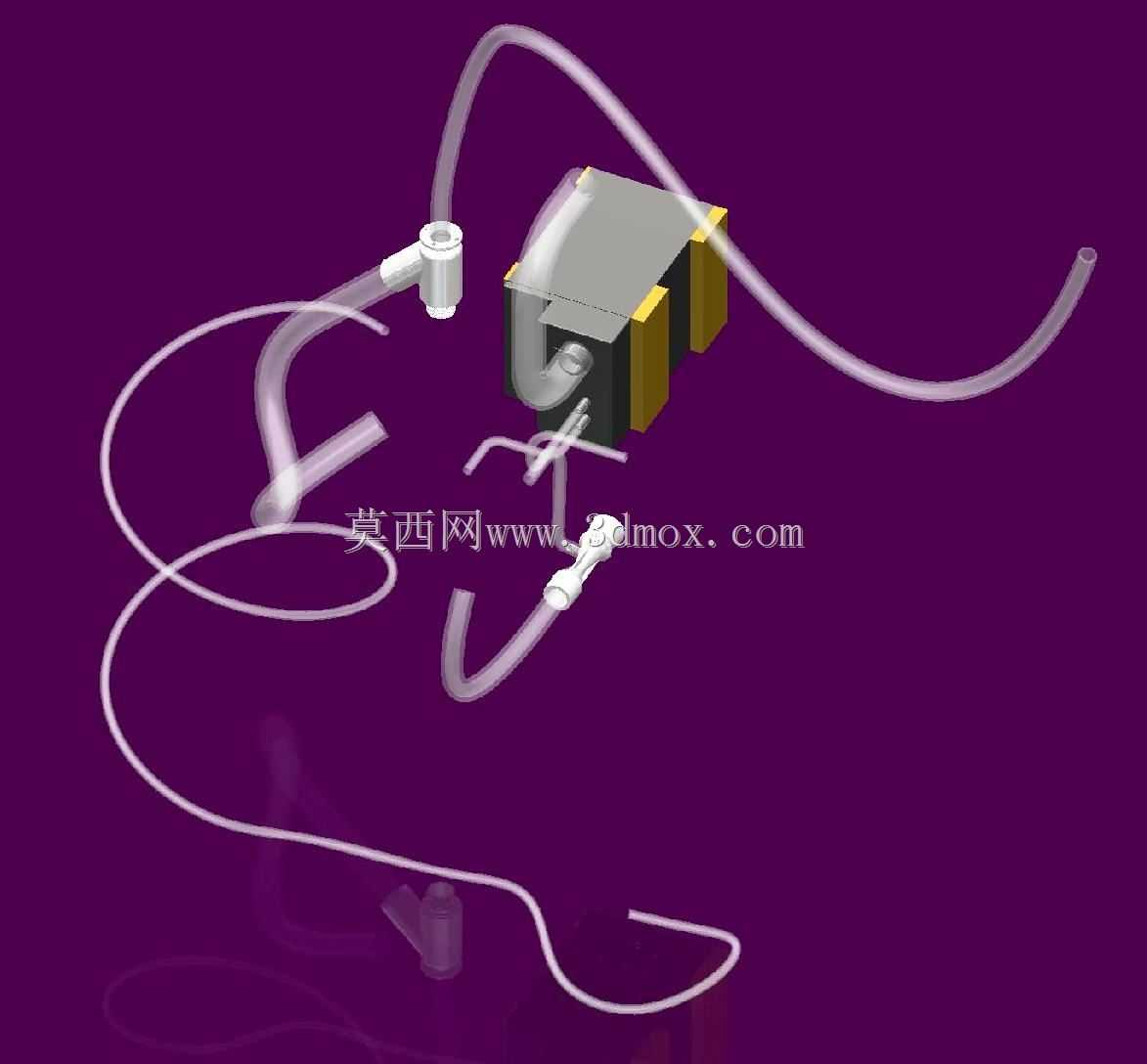

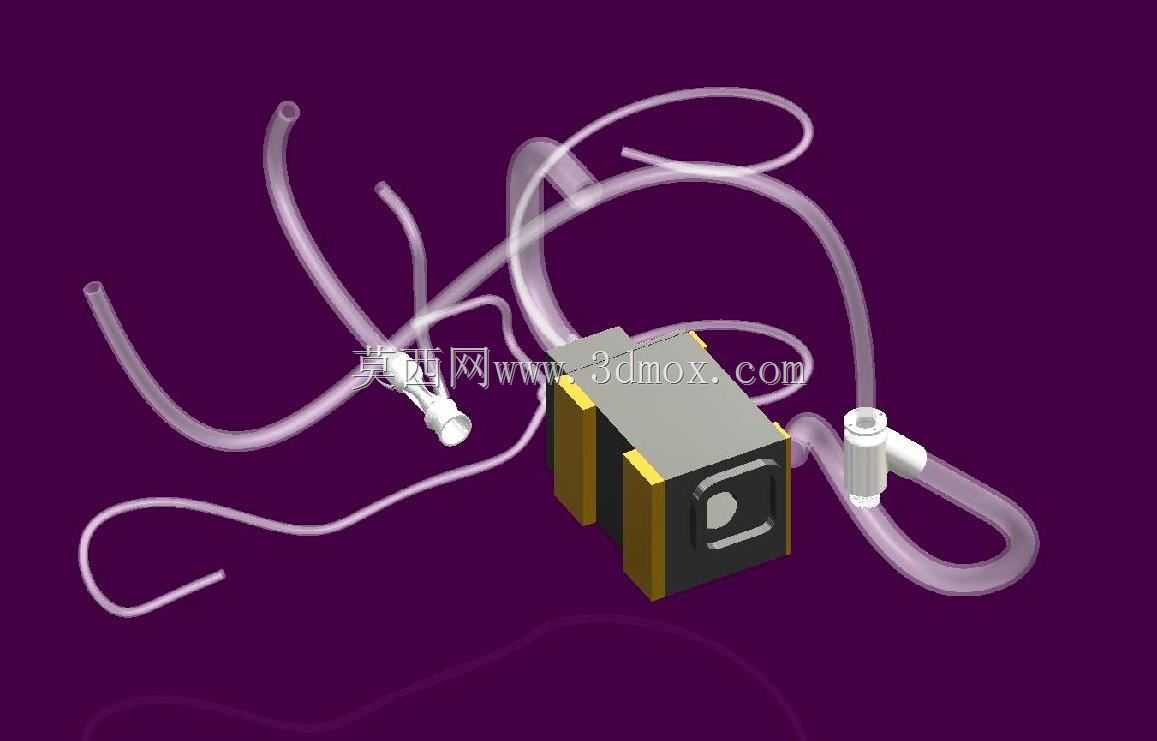

　　在实际设备配套中，这类管路可直接集成到输液泵、雾化治疗仪、制药灌装机、洁净流体输送设备的管路系统中，参数化的模型也方便在整机三维设计时直接调用，根据整机的内部空间调整管路的走向和长度，快速完成布管设计，避免后续装配时出现管路长度不足、弯折干涉的问题。建模时也考虑了管路的装配工艺，接头与管路的配合段做了导入倒角，装配时不需要特殊工具就能将管路顺利套接到接头上，同时配合段的过盈量经过参数化计算，既能保证连接的密封性，又不会因为过盈量太大导致装配困难、管路端部被撑裂。
