DIN标准滚花螺钉螺母系列紧固连接件

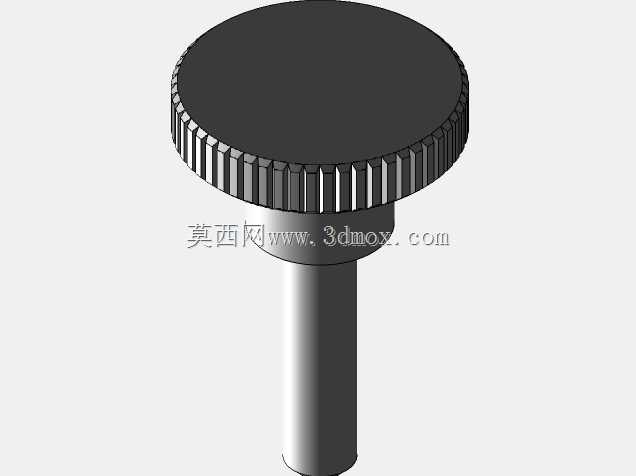

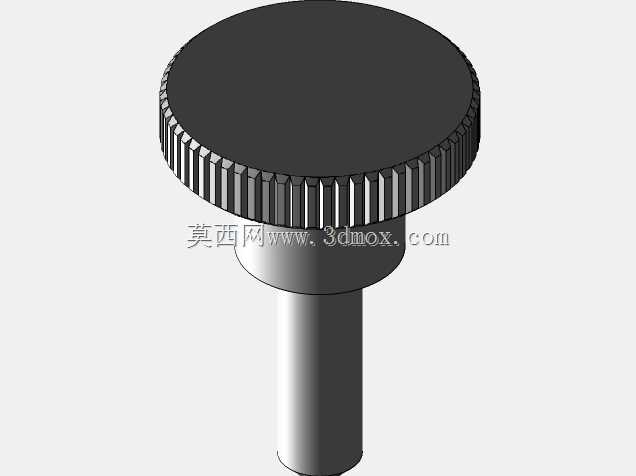

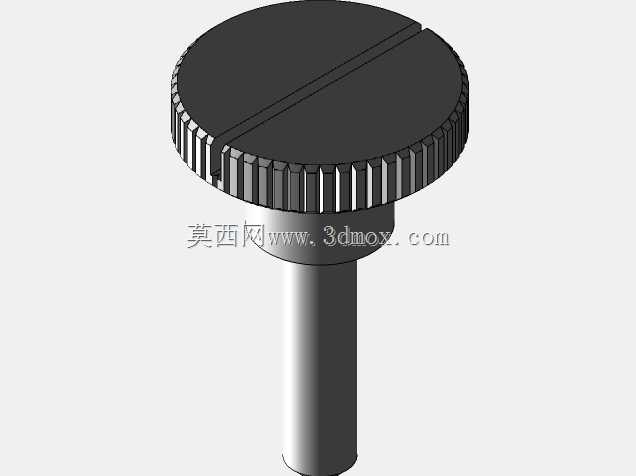

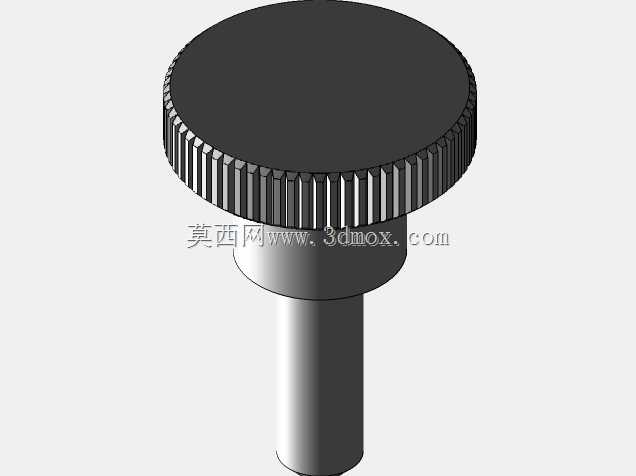

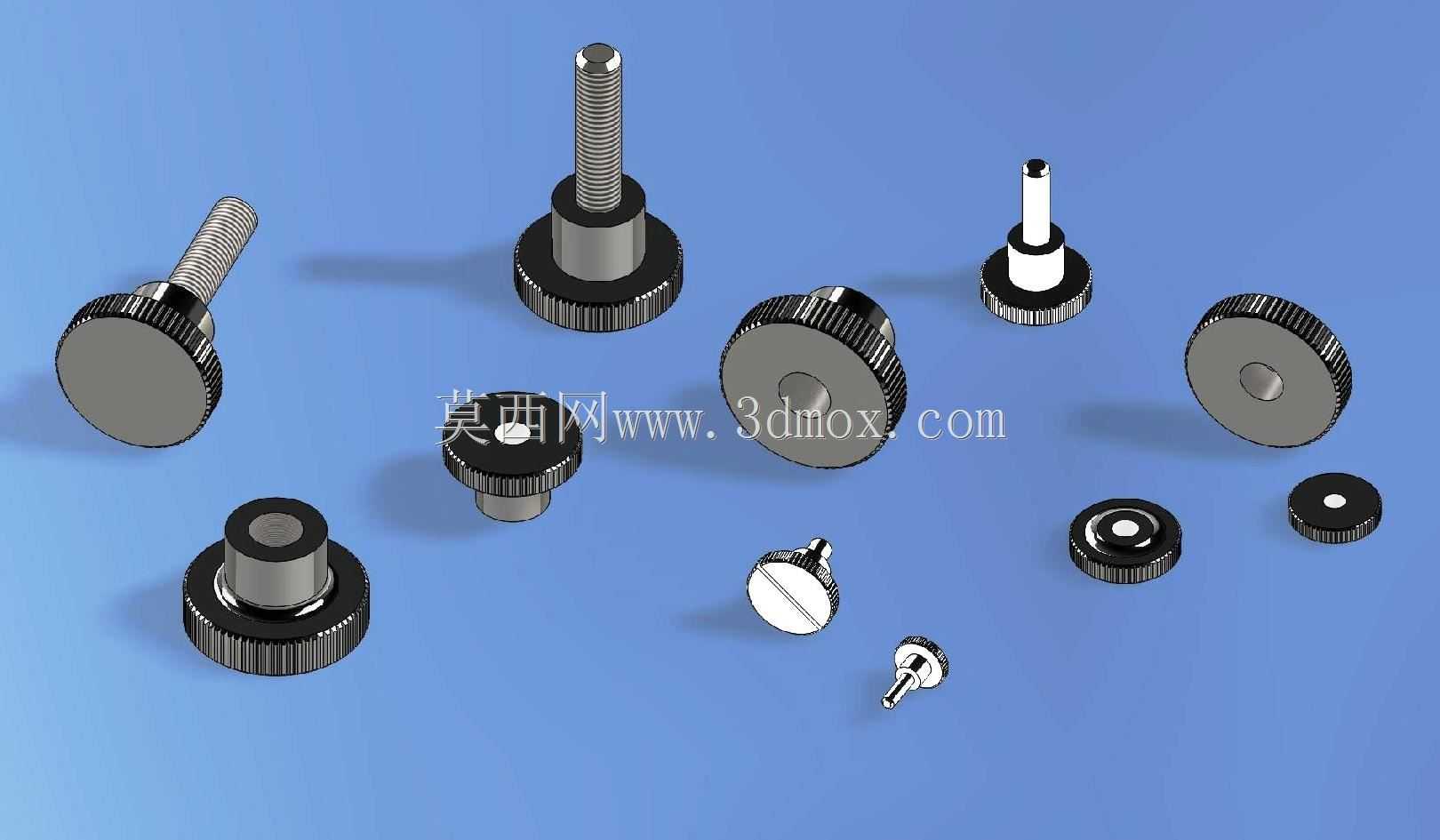

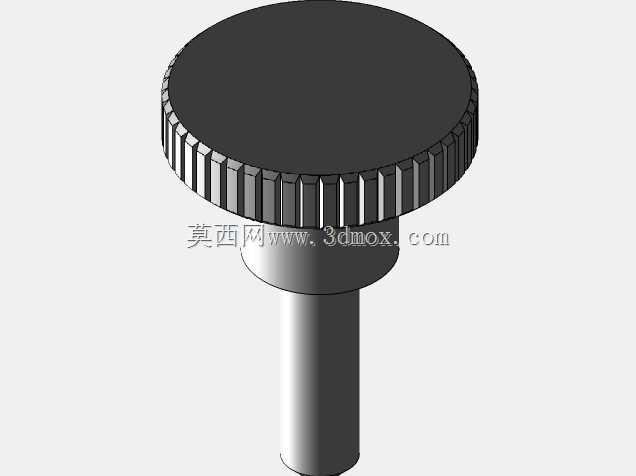

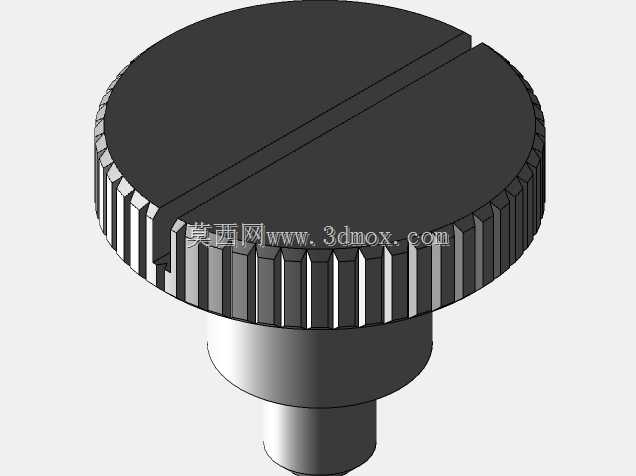

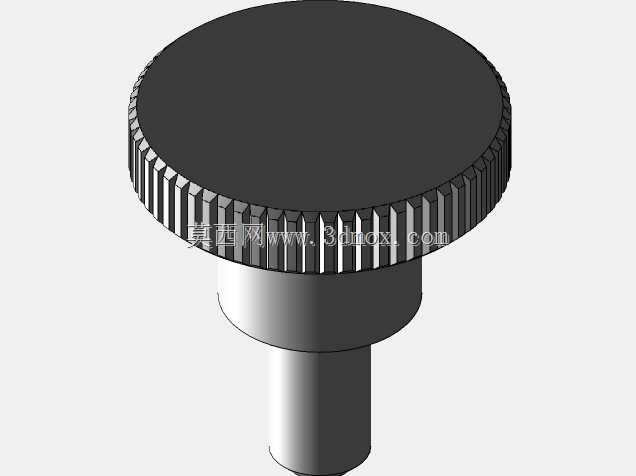

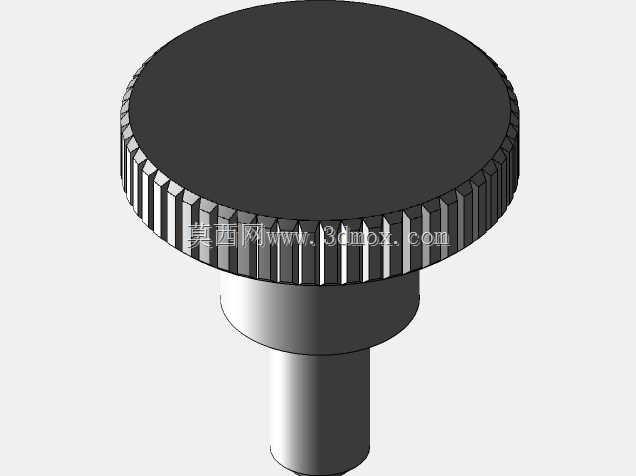

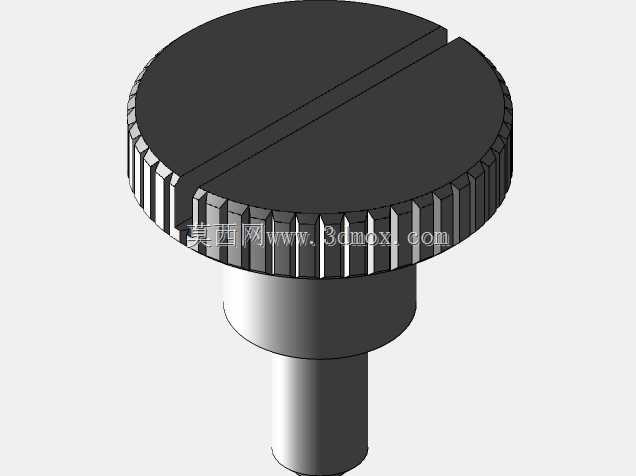

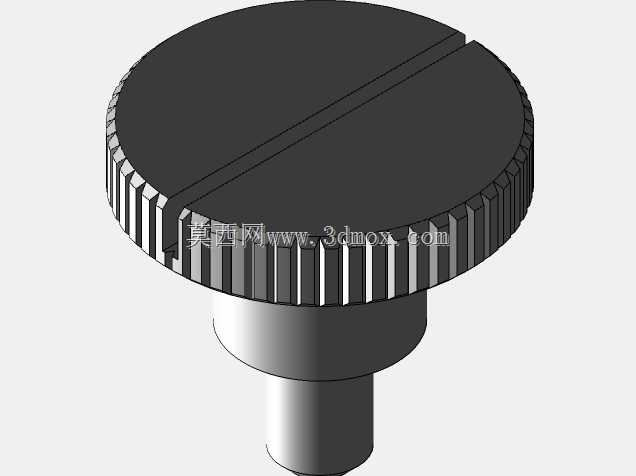

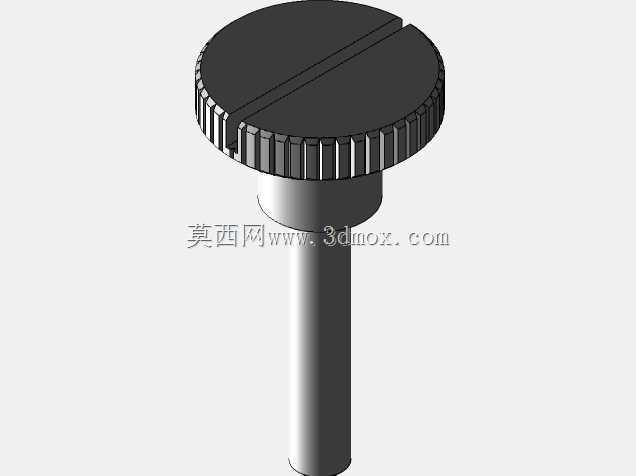

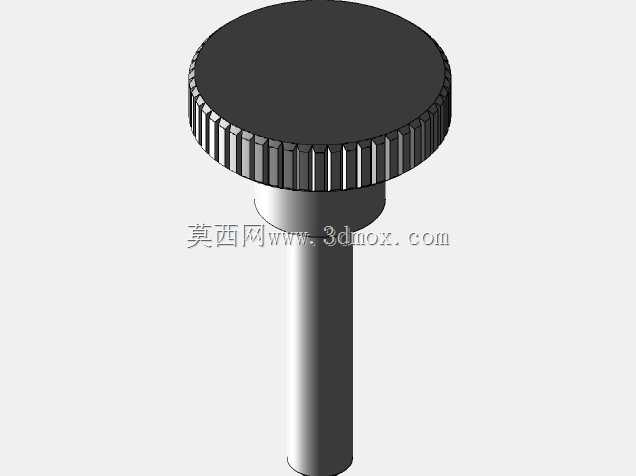

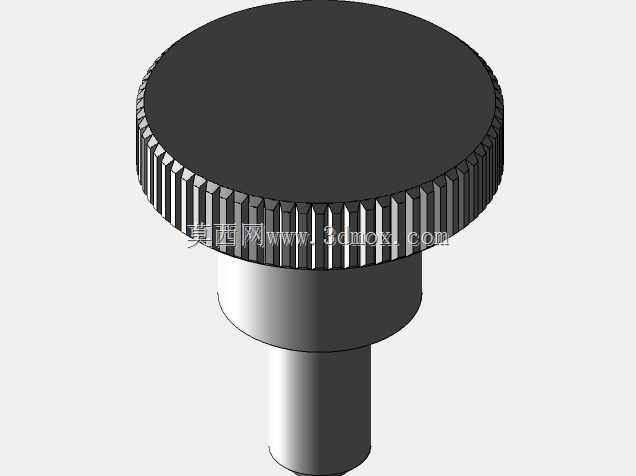

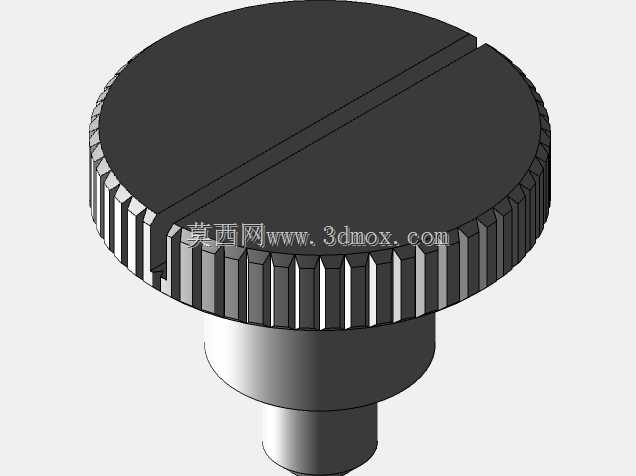

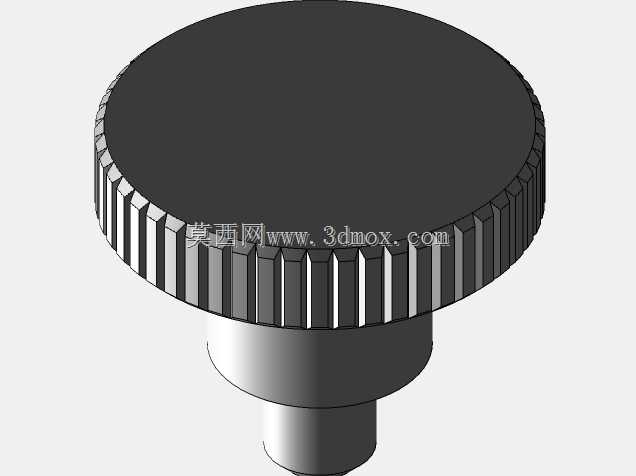

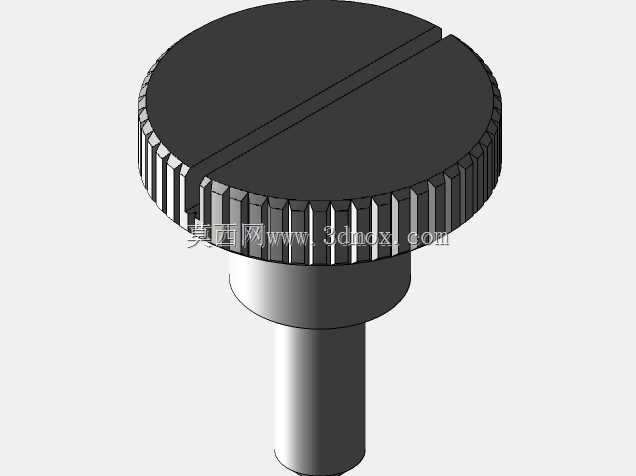

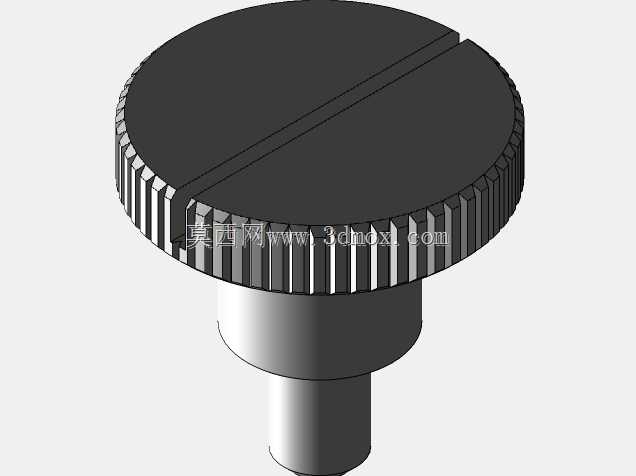

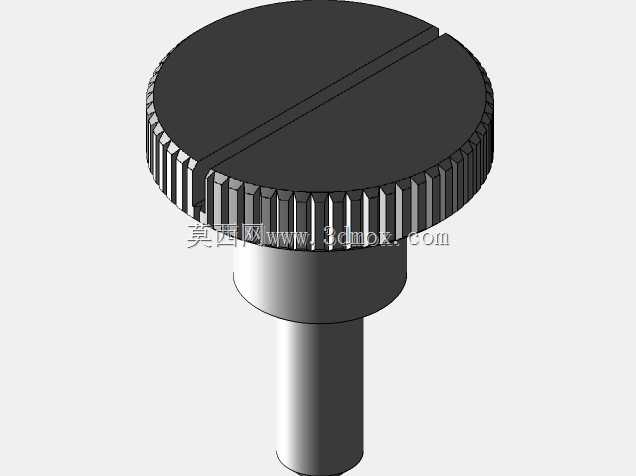

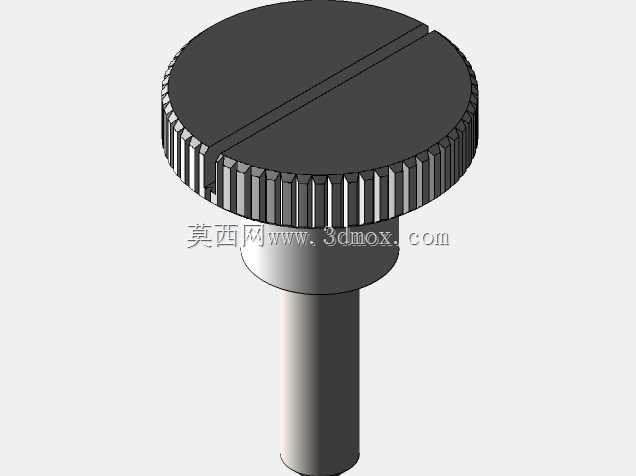

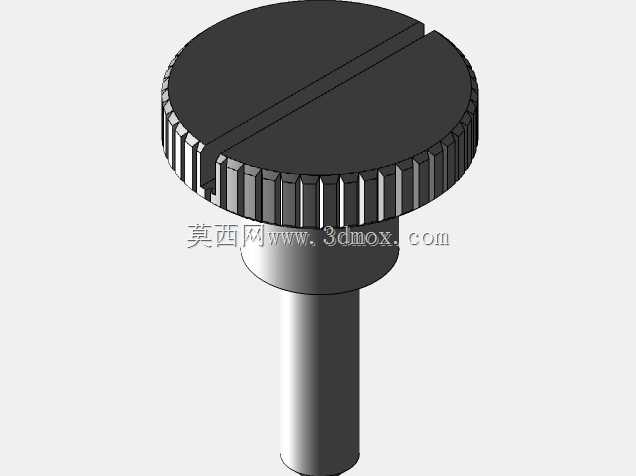

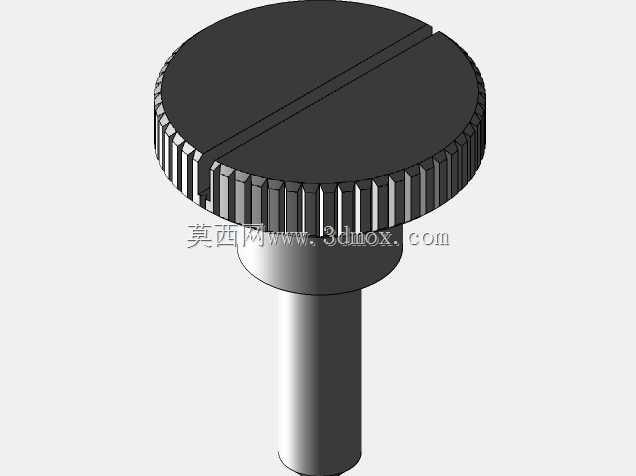

　　在各类手动调节机构、小型仪器面板、实验室设备、工装夹具的日常装配场景里，这类带滚花结构的紧固件是无需额外工具就能完成松紧操作的核心连接件，覆盖了从电子测试设备的面板固定、小型流体阀件的调节旋钮，到工装治具的快速装夹、光学仪器的微调定位等诸多需要频繁手动调整的工况。不同于普通外六角或者内六角紧固件需要借助扳手、螺丝刀等工具才能操作，这系列滚花紧固件的头部外圈加工了均匀的直纹滚花结构，手指捏持时能提供足够的静摩擦力，即便是手上沾有少量轻质油污、或是佩戴薄款丁腈防护手套的操作场景下，也能顺畅完成拧紧或者松脱动作，不会出现打滑脱手的问题。从结构设计逻辑来看，不同型号的产品对应了不同的使用需求：带外螺纹的滚花螺钉分为长杆与短杆两类，

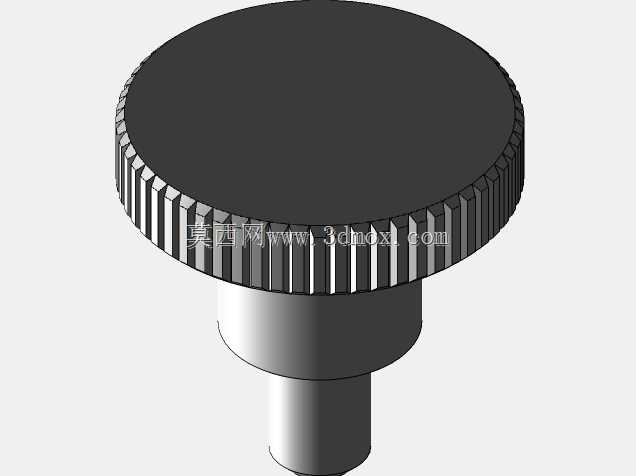

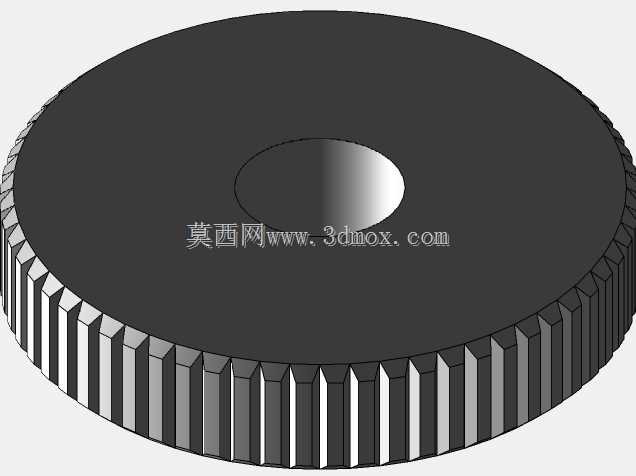

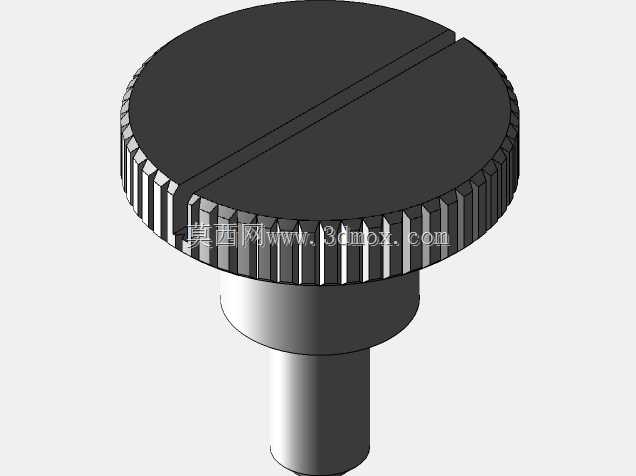

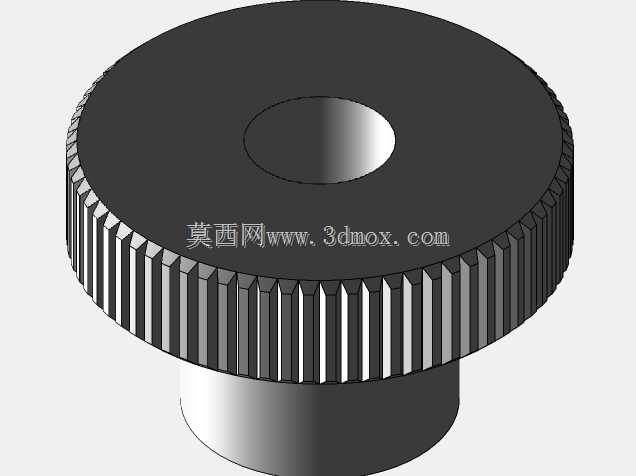

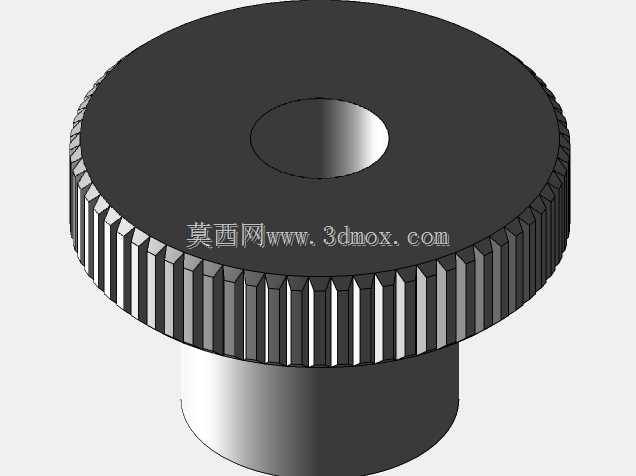

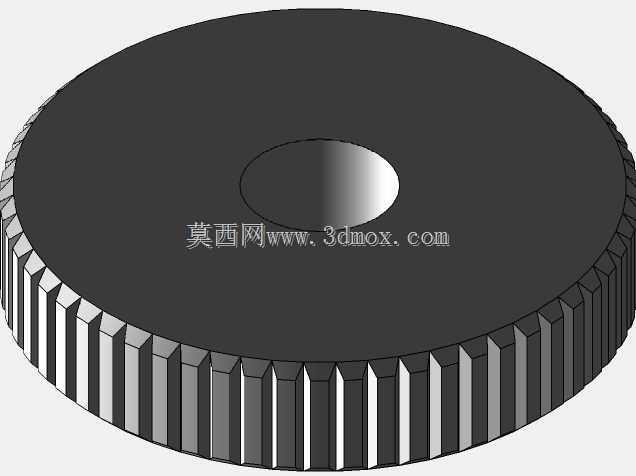

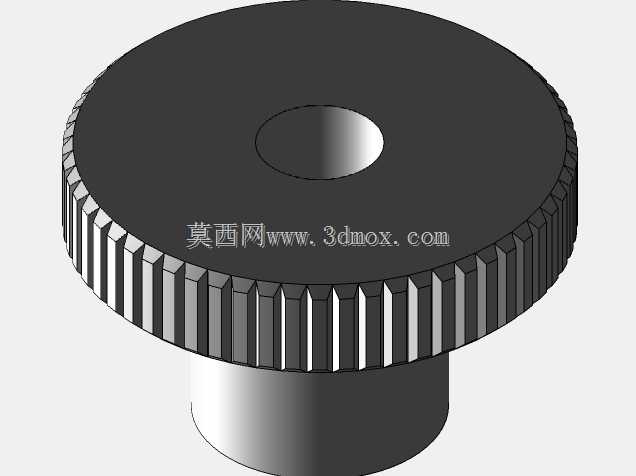

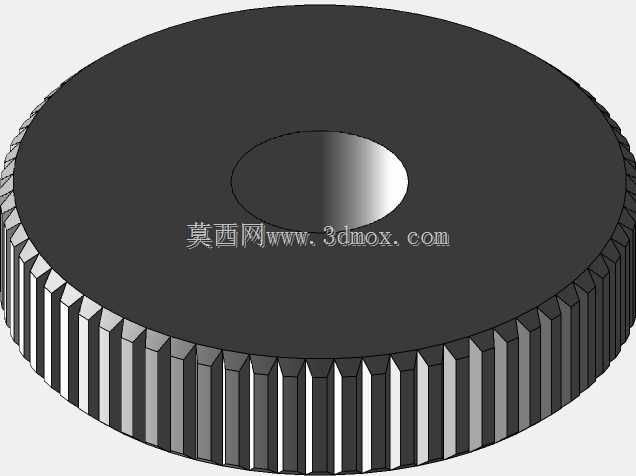

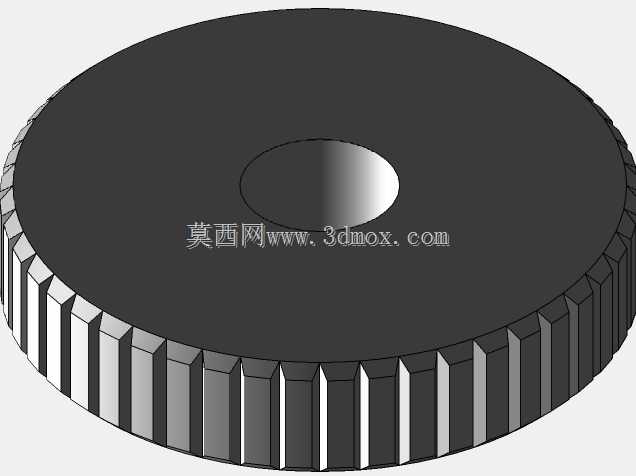

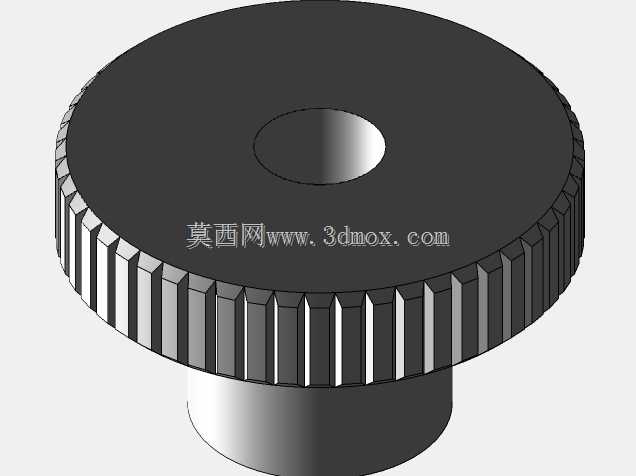

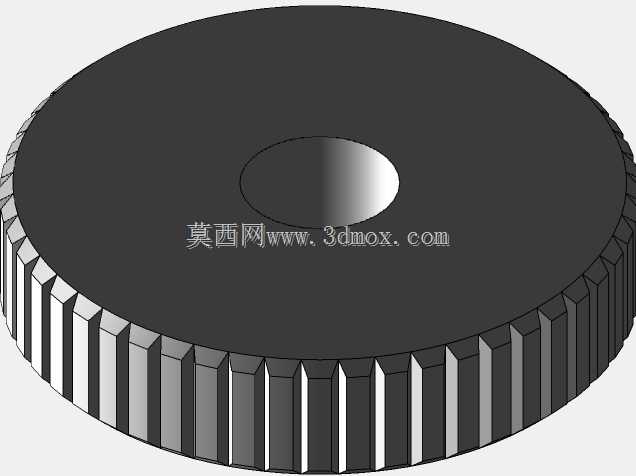

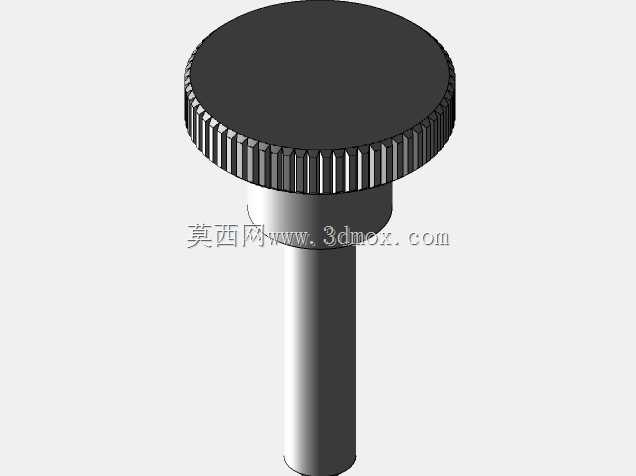

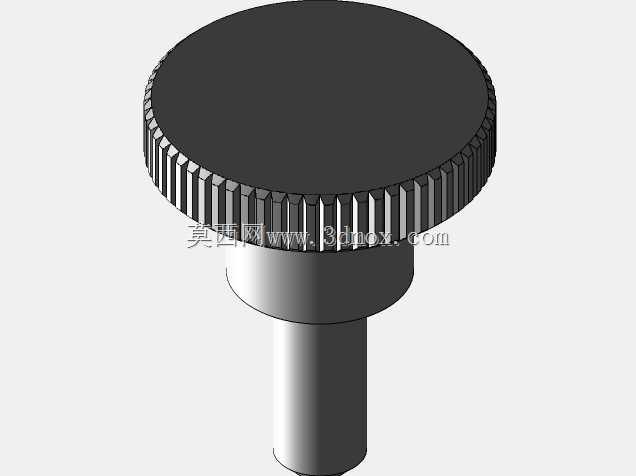

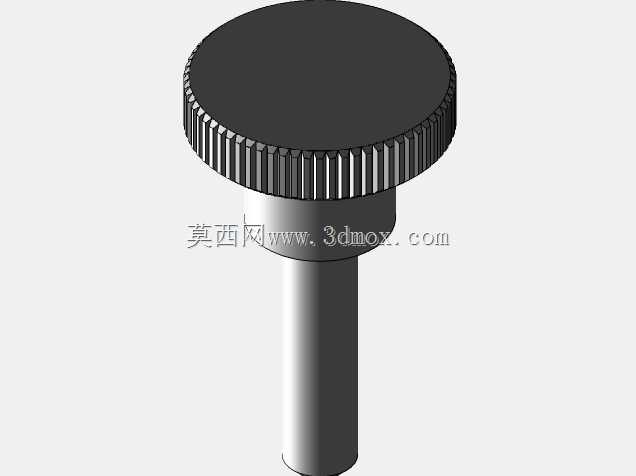

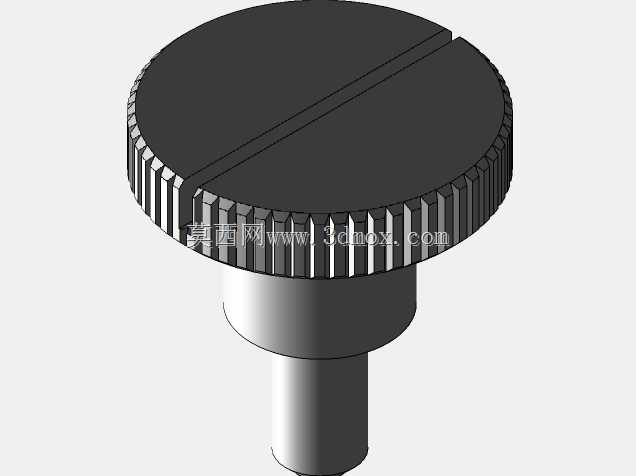

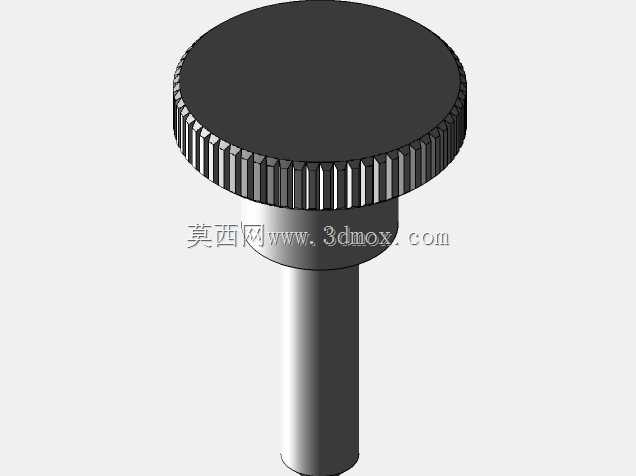

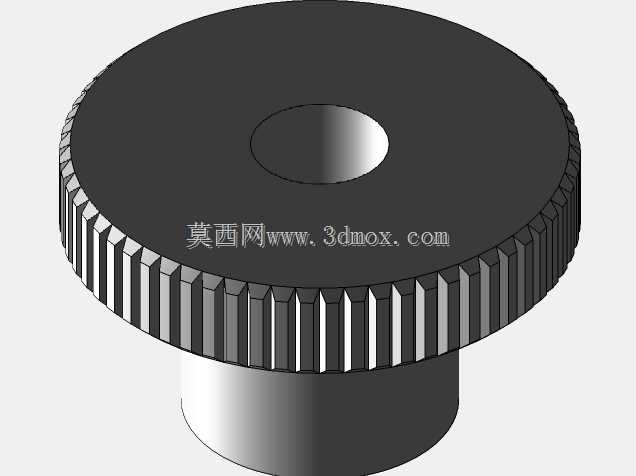

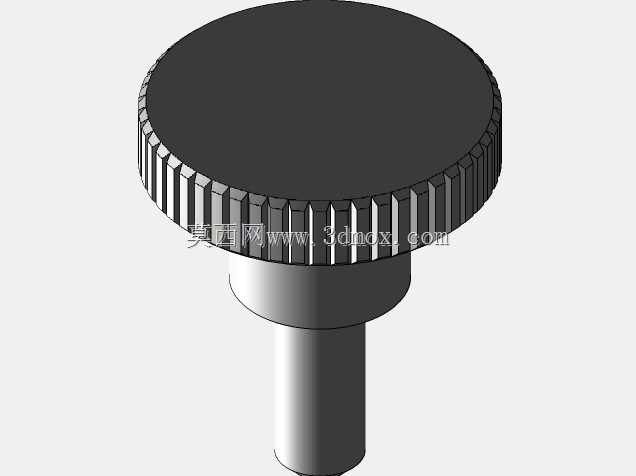

　　长杆款的螺纹段长度预留了足够的调节行程，适合需要持续调整压紧量的定位场景，比如工装夹具里的工件顶紧、设备面板上的可调限位结构；短杆款则适用于薄型面板的直接固定，螺纹拧入深度刚好匹配常见1-3mm厚度的钣金或塑料面板，不会因为螺杆过长干涉设备内部的走线或者其他运动部件。两款滚花螺母则做了高低型的区分，高型螺母的轴向高度更大，手指捏持的接触面积更充足，适合需要较大拧紧力矩的手动锁紧场景，比如小型试验装置的密封盖紧固、可拆卸检修口的固定；低型螺母的整体厚度更薄，安装后突出安装面的高度更小，适合对安装空间有严格限制、不允许紧固件突出过多的紧凑结构里，比如便携检测设备的外壳装配、小型气动元件的接头固定。从安装边界尺寸来看，

　　所有型号的滚花头部外径都做了统一的尺寸梯度，同规格的螺钉与螺母头部外径保持一致，在做面板开孔设计时，只需要按照对应螺纹规格预留螺杆穿过的通孔即可，滚花头部的外径比通孔大出的压接宽度均匀控制在2-3mm区间，既保证了足够的压接接触面积，不会因为压强过大压伤铝制或者塑料材质的安装面板，也不会因为头部尺寸过大占用过多的面板布局空间，给面板上的其他按钮、接口预留出充足的布置位置。滚花的齿形参数也经过实际工况验证，齿距控制在0.3-0.5mm区间，齿尖做了微小的圆角钝化处理，既保证了足够的摩擦力，也不会在手动操作时划伤手指，即便长时间反复拧动调节，也不会在指腹留下明显的压痕或者划伤。螺纹部分统一采用标准公制粗牙螺纹，

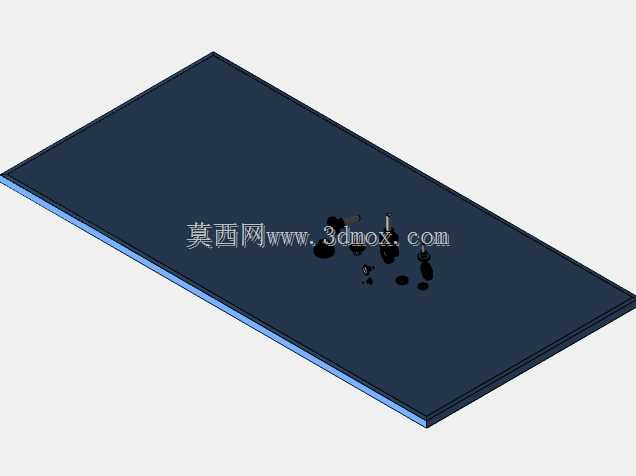

　　和市面上常规的同规格螺纹孔完全适配，不需要单独定制配套的内螺纹结构，设备维护更换时可以直接采购标准件替换，降低备件储备的成本。针对阀杆配套的专用结构款，其端部做了适配阀杆卡槽的扁位结构，和阀杆装配时不会发生相对转动，转动滚花头部时就能直接带动阀杆做轴向位移，实现流体通路的开度调节，这类结构常应用在小型气体调节阀、液体流量微调阀上，调节时的力矩反馈清晰，能精准控制开度大小，不会因为操作力矩过大损坏阀杆密封件。在做三维建模时，所有结构的倒角、退刀槽、滚花的纹理细节都按照实际加工工艺做了还原，螺纹收尾段的不完整螺纹长度、头部与杆部衔接处的圆角都符合实际车削加工的工艺特征，导入装配体做干涉检查时，能真实模拟实际装配的状态，不会出现建模时忽略工艺结构导致的干涉误判，给结构设计阶段的选型验证提供准确的尺寸参考。在实际选型过程中，需要根据操作频率、所需拧紧力矩、安装空间的轴向与径向尺寸来匹配对应型号：操作频率高、需要较大锁紧力的场景优先选高型螺母或者大直径头部的滚花螺钉，安装空间紧凑、仅需轻度固定的场景则选低型螺母或者小直径头部的短杆螺钉，带扁位的阀杆专用款则仅用于阀类调节结构，不适合作为普通紧固件承受较大的轴向拉力。
