DIN7993标准带台面孔轴用钢丝卡环

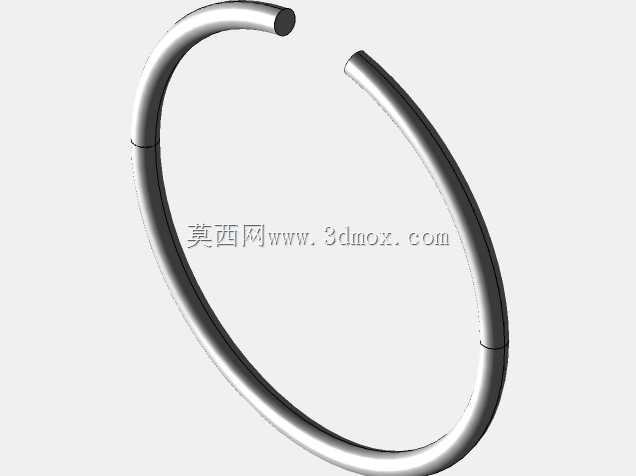

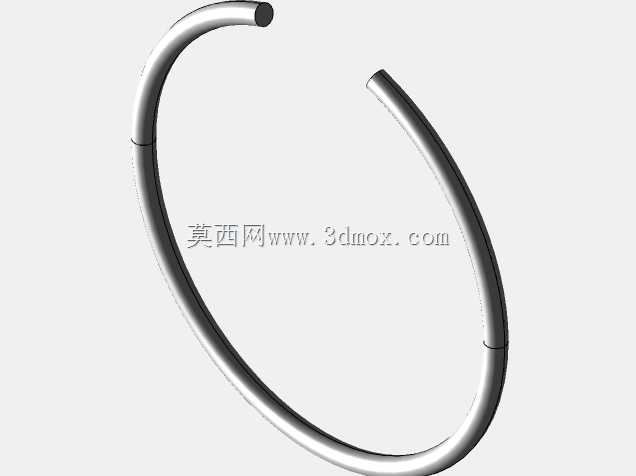

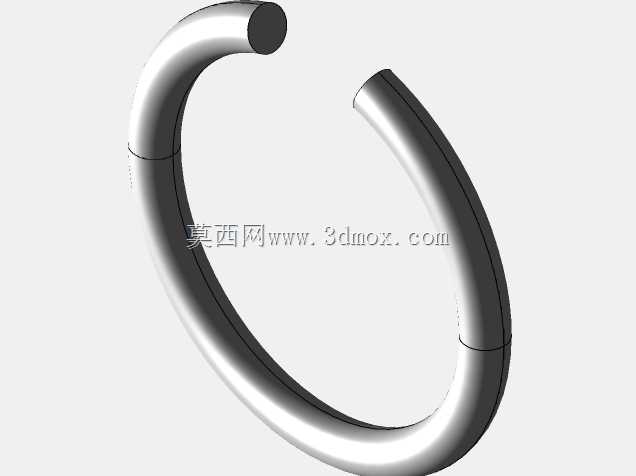

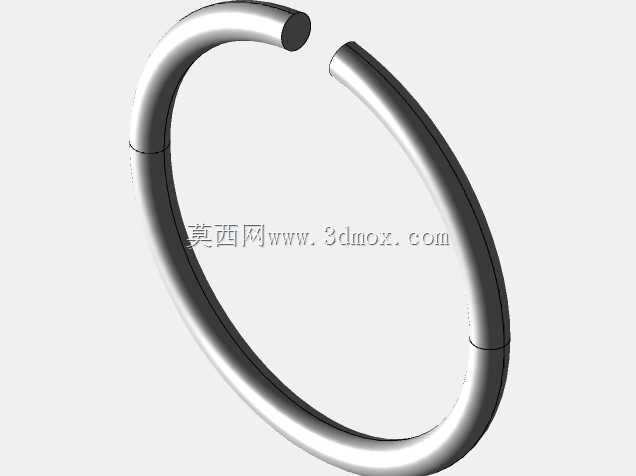

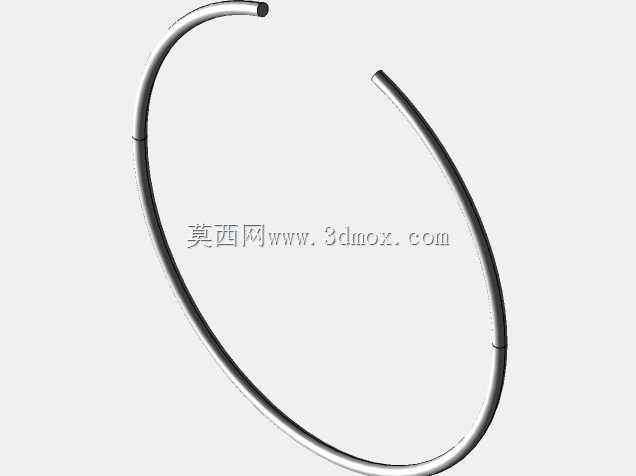

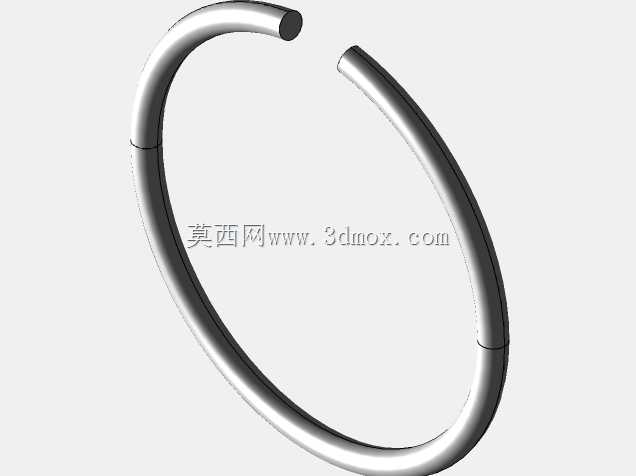

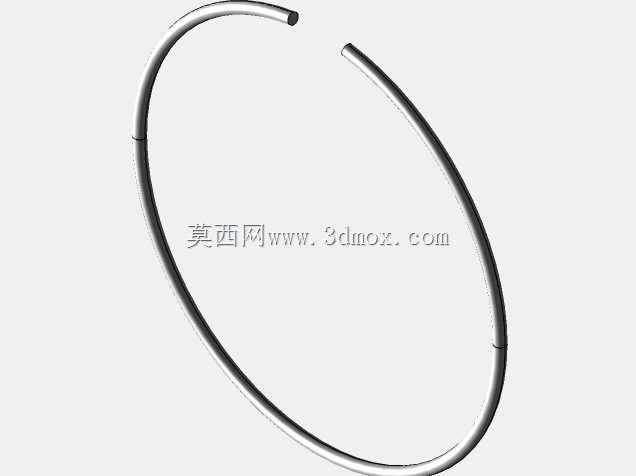

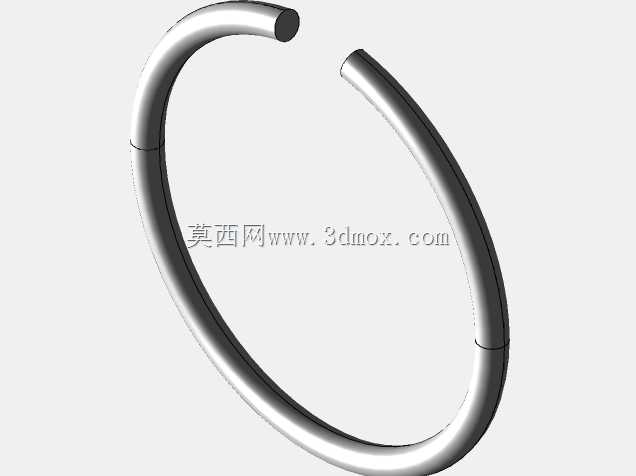

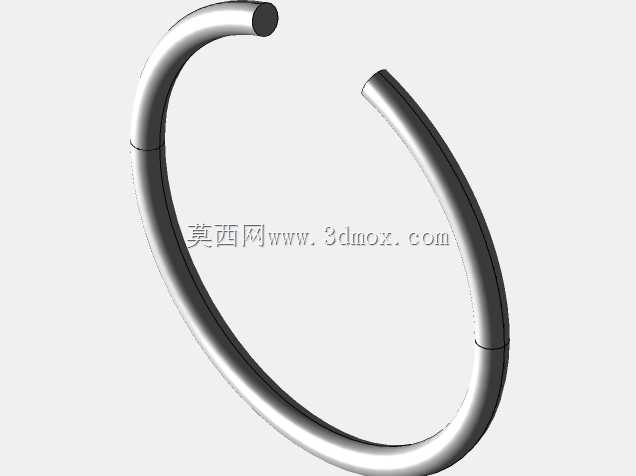

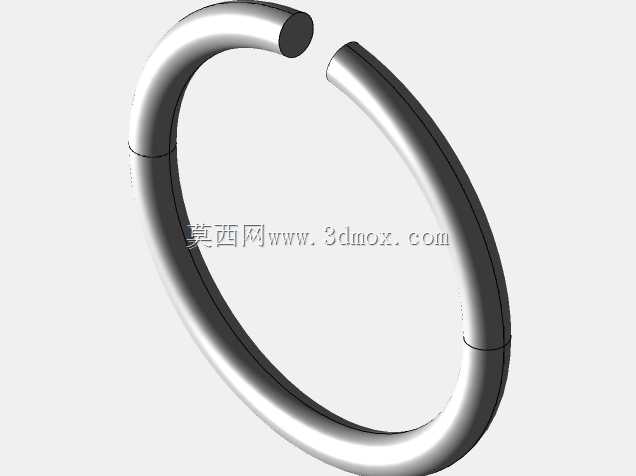

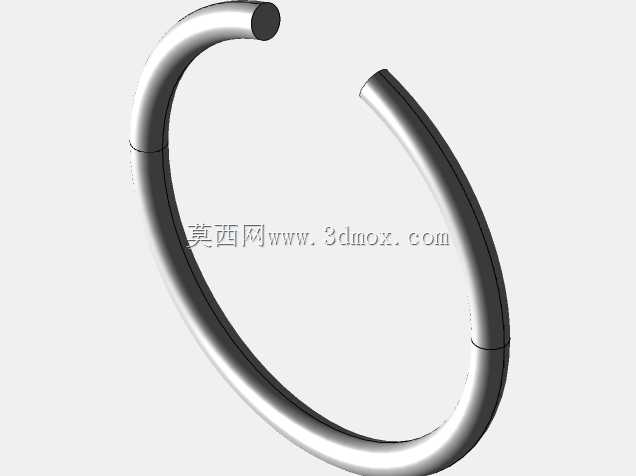

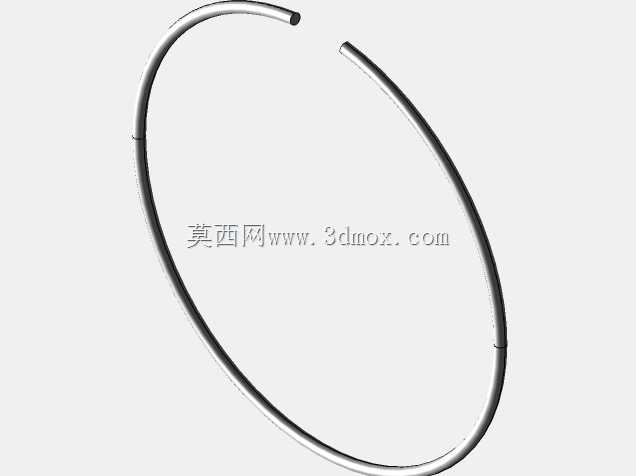

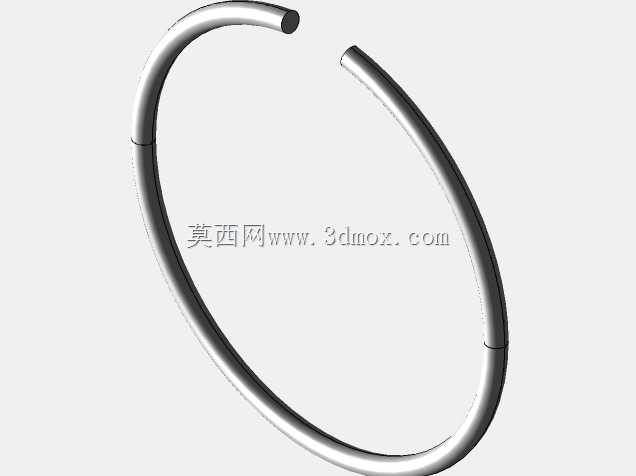

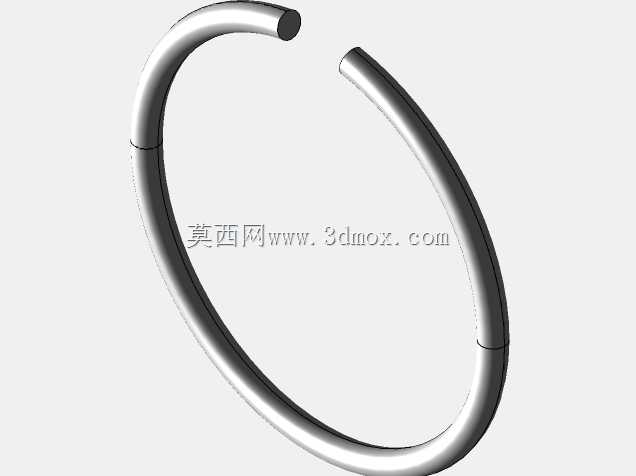

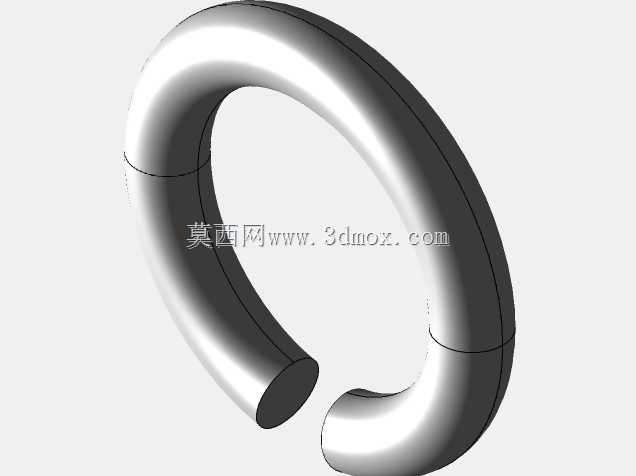

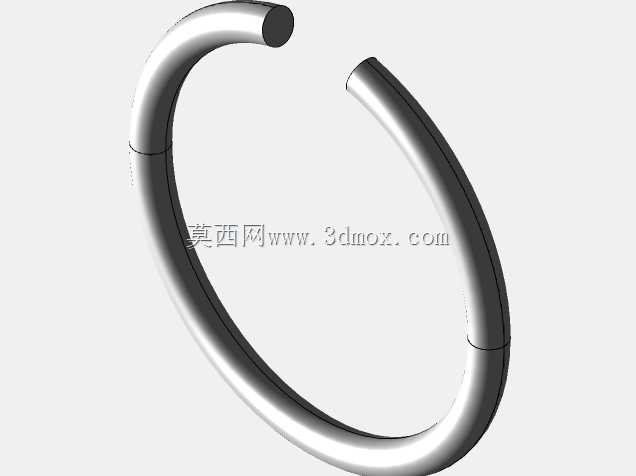

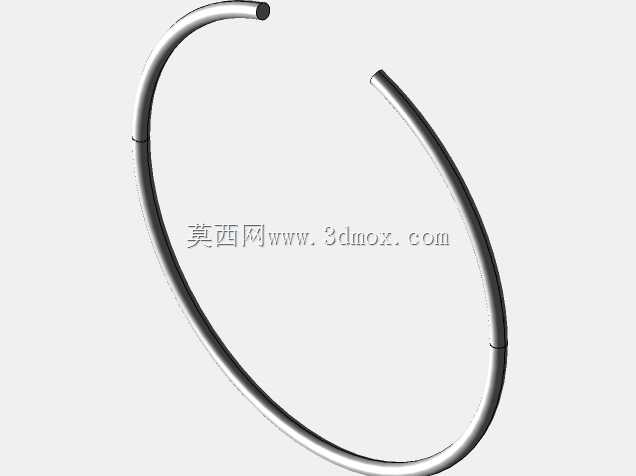

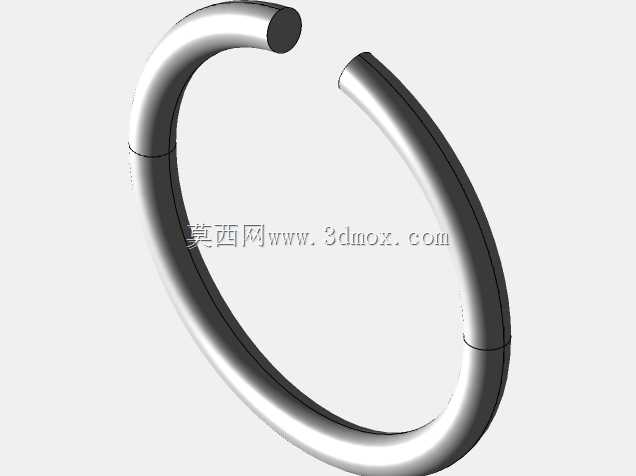

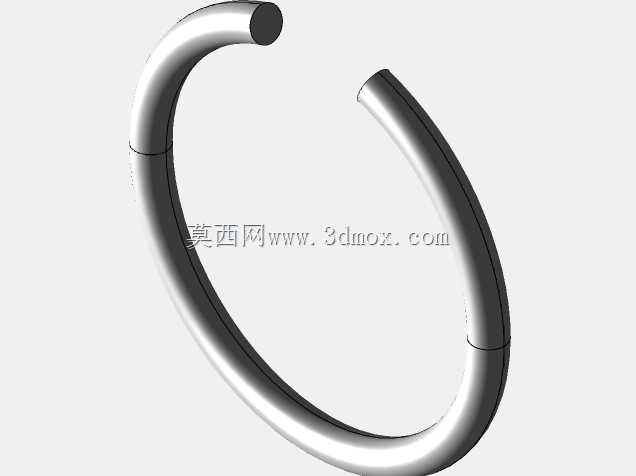

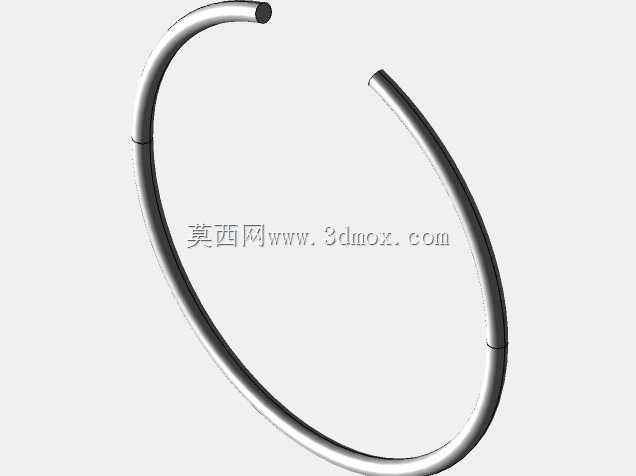

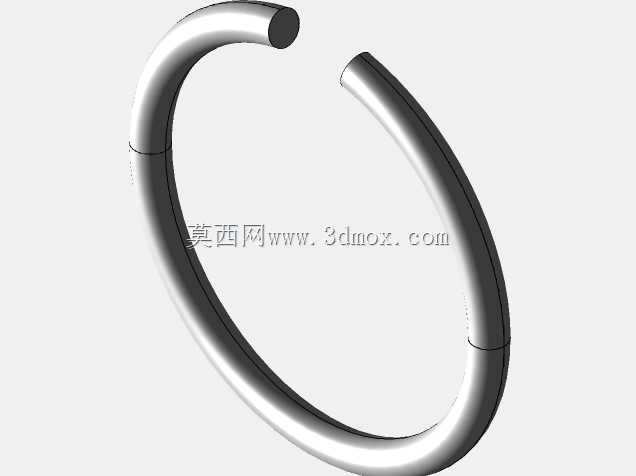

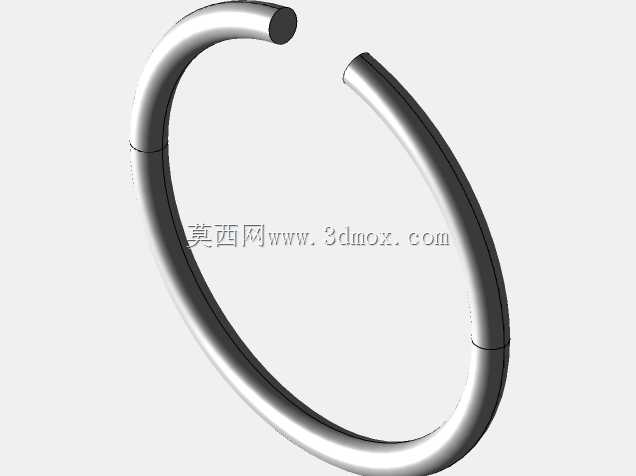

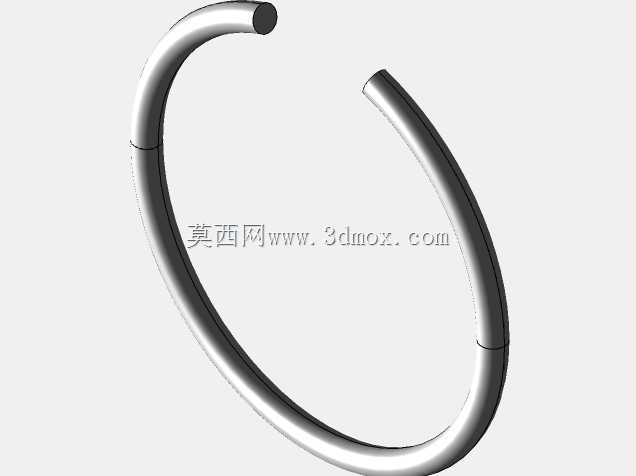

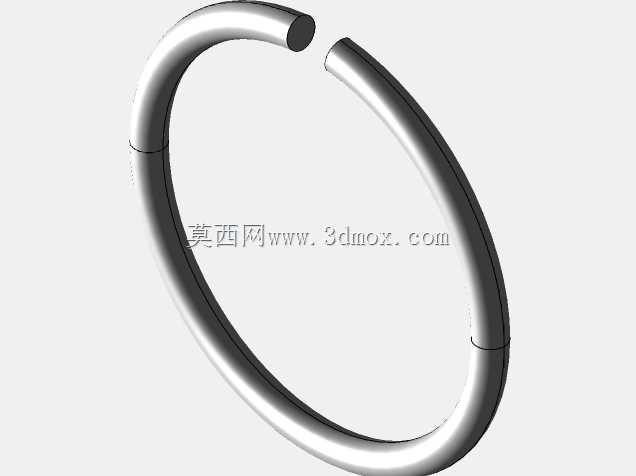

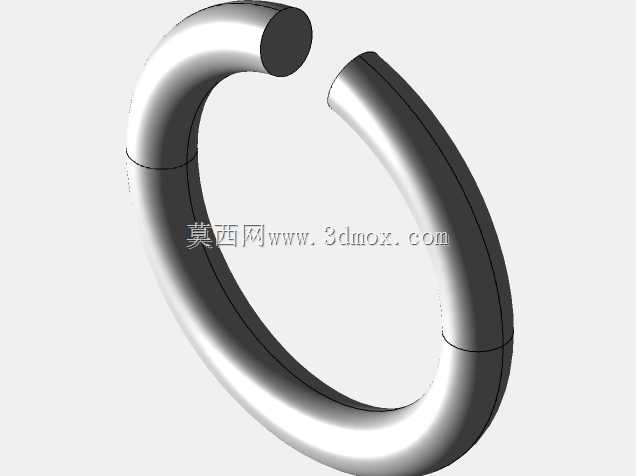

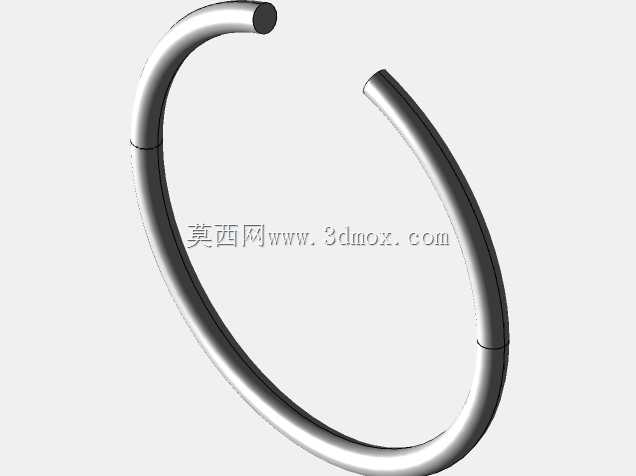

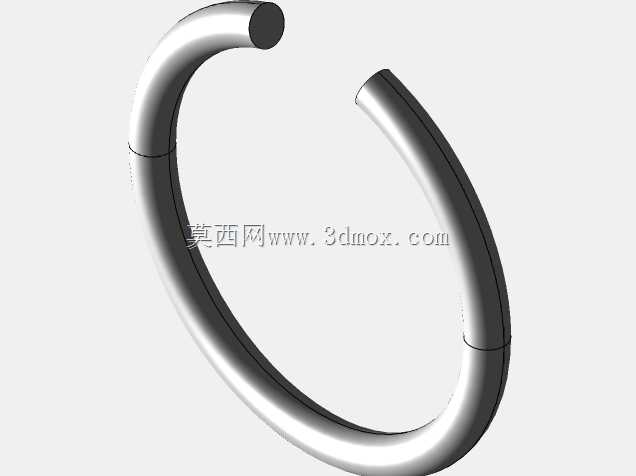

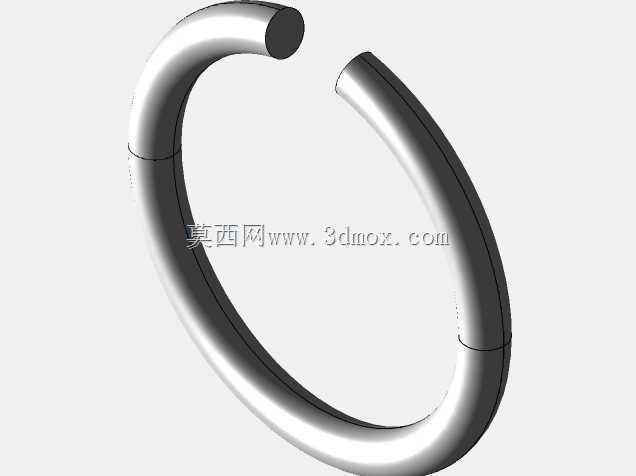

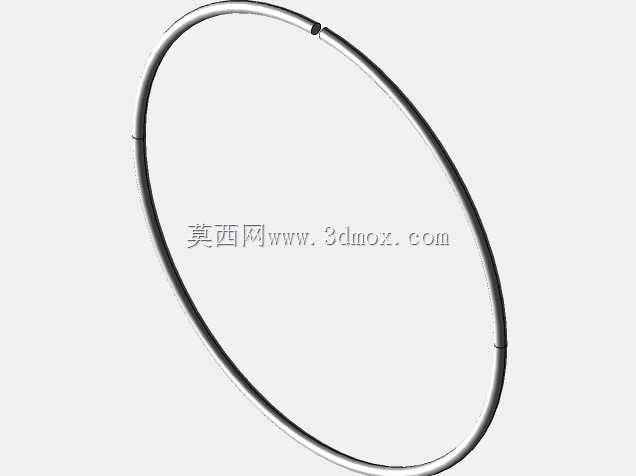

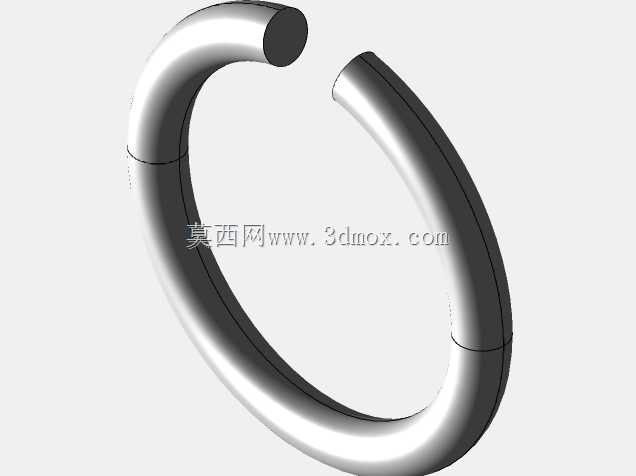

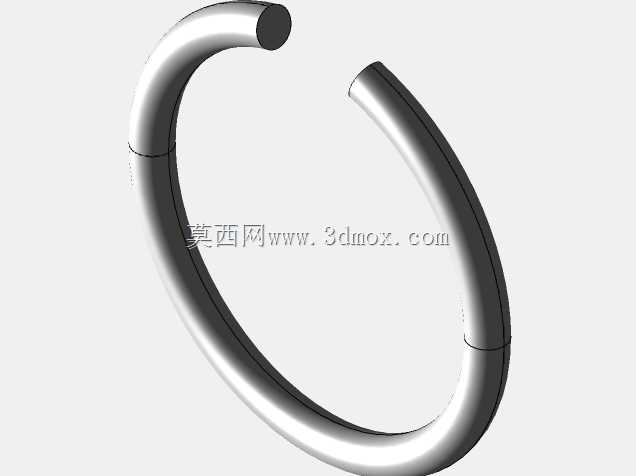

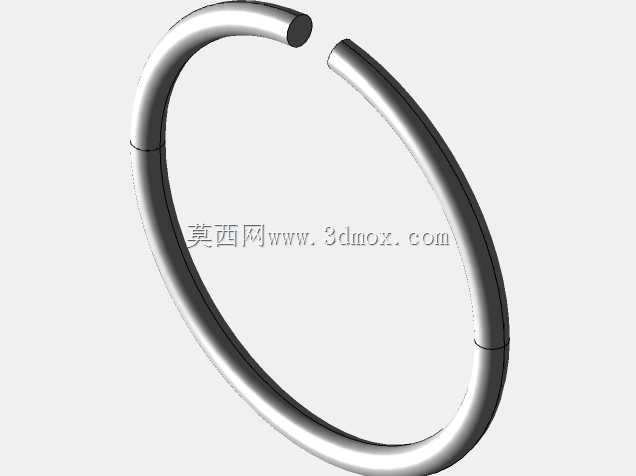

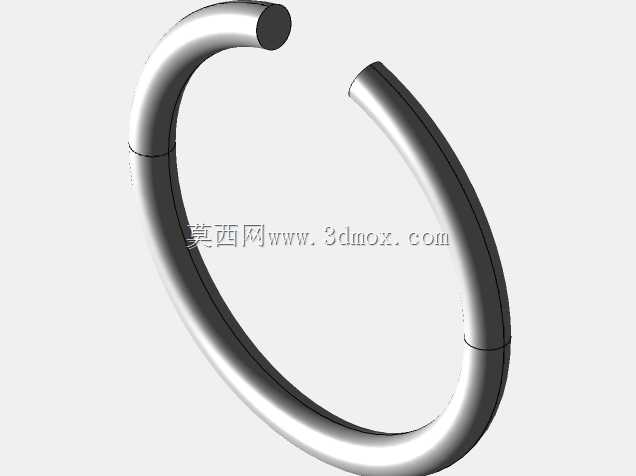

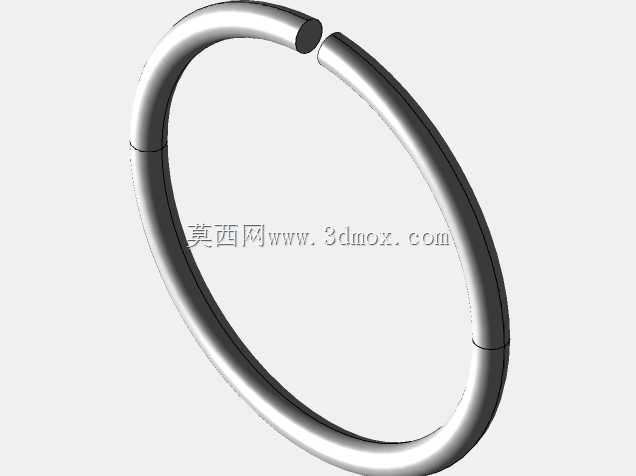

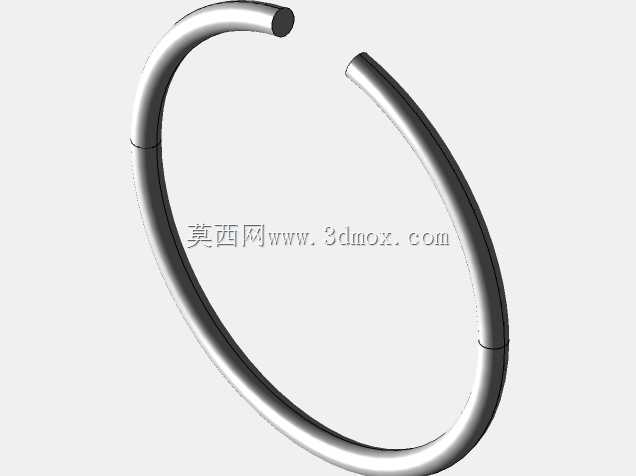

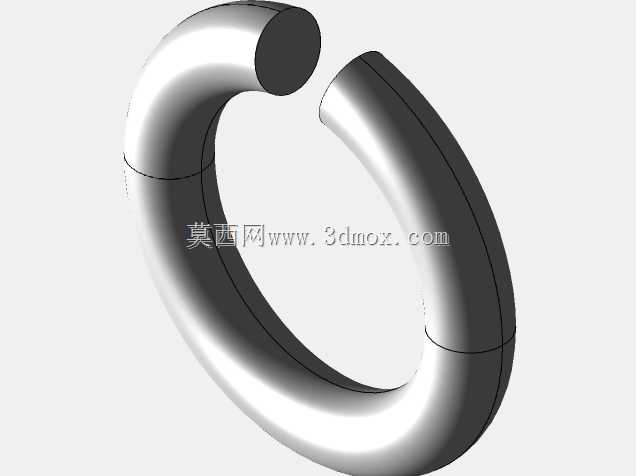

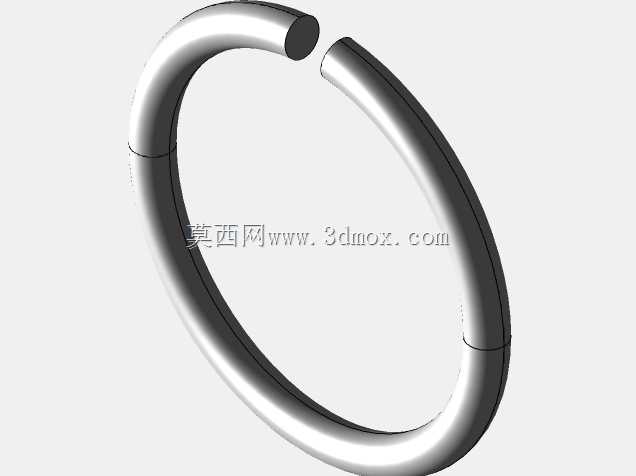

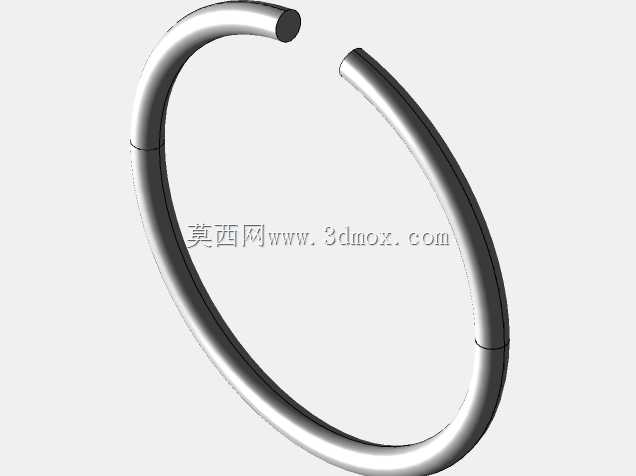

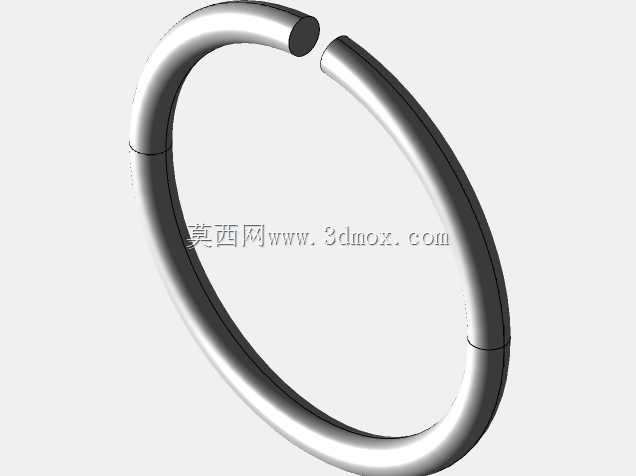

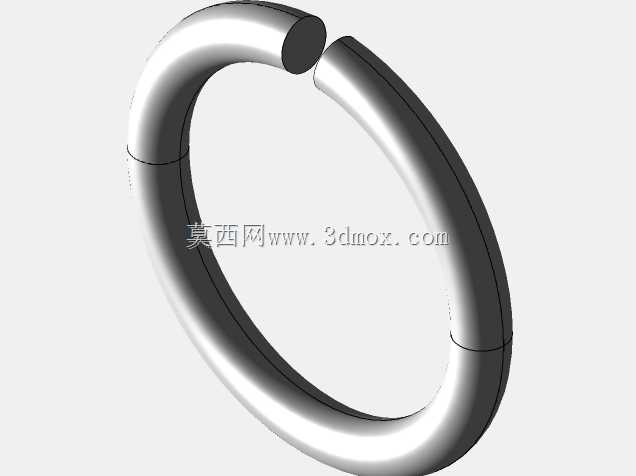

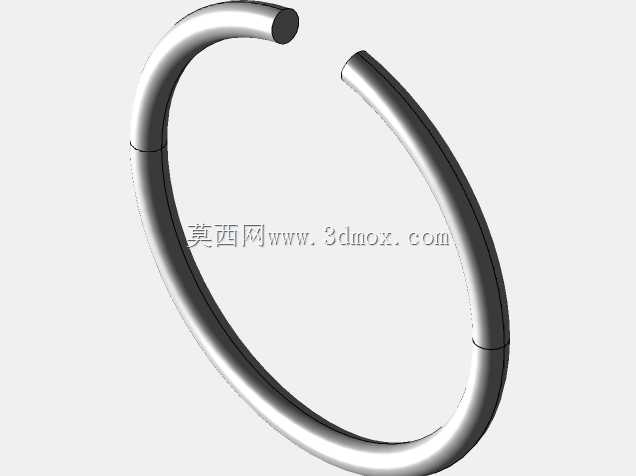

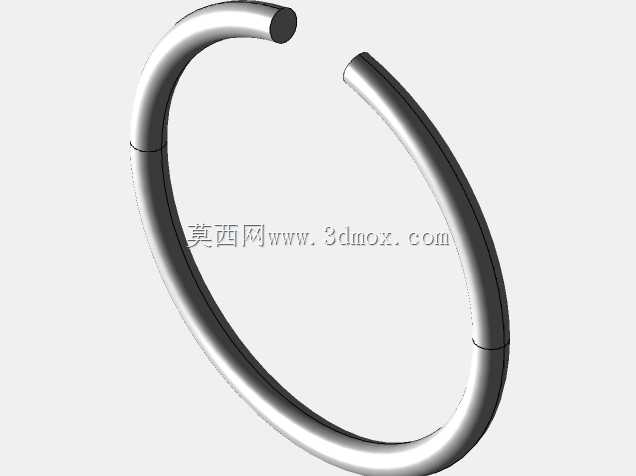

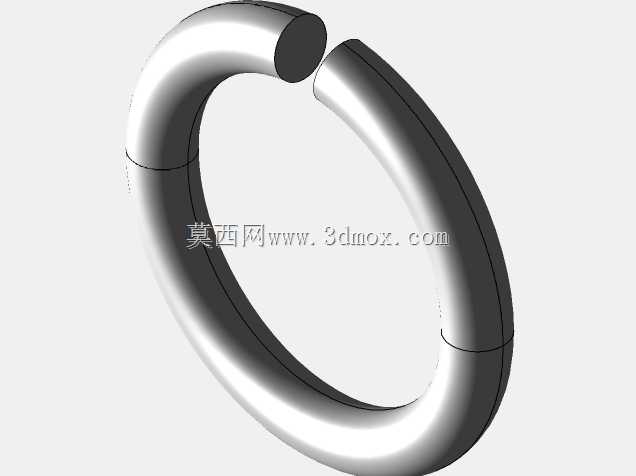

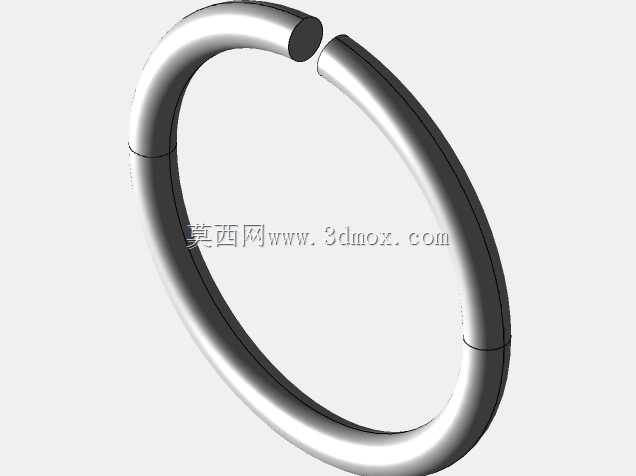

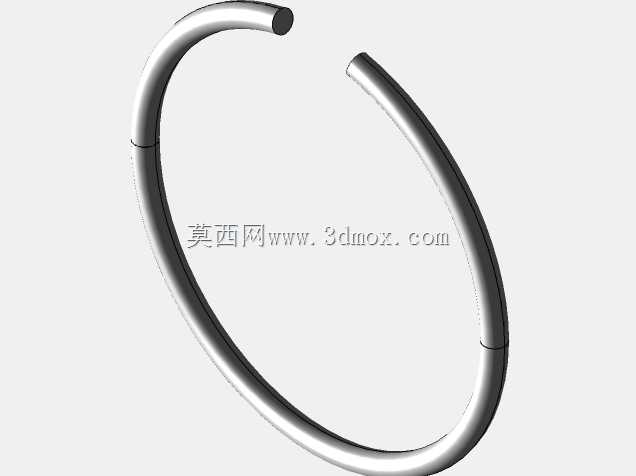

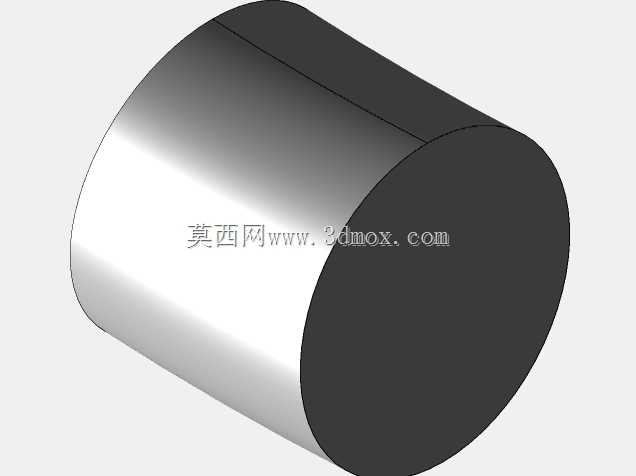

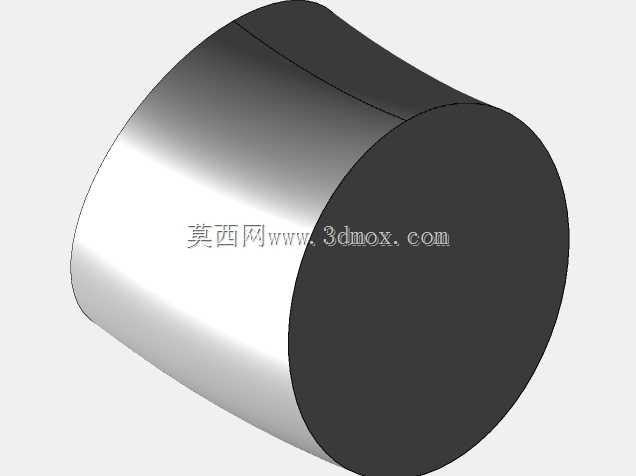

　　在液压阀组集成块的流道加工工序里，阀杆与阀孔的轴向限位一直是容易被忽略的细节点，常规的孔用弹性挡圈在高压流体反复冲击下，容易出现挡圈耳根部应力集中断裂的问题，导致阀杆窜动引发内泄，而符合DIN7993标准的带台面钢丝卡环，恰好能解决这类高压工况下的轴向定位痛点。这类卡环采用圆形截面的弹簧钢丝卷制而成，和传统冲压成型的挡圈不同，钢丝的截面没有冲压带来的剪切应力层，整体的抗疲劳强度能提升40%以上，在频繁交变载荷的工况下，不会出现冲压挡圈常见的尖角崩裂问题。

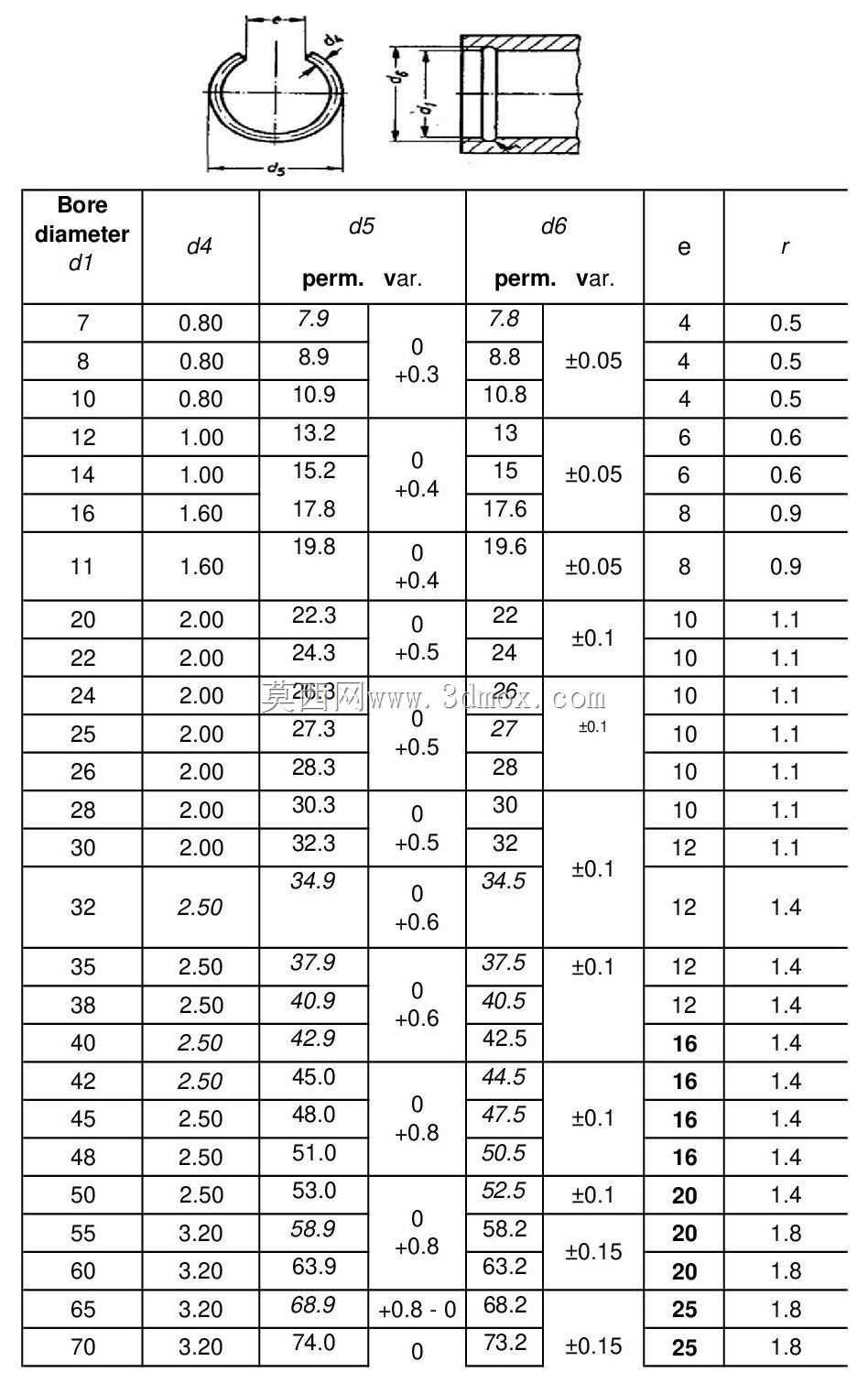

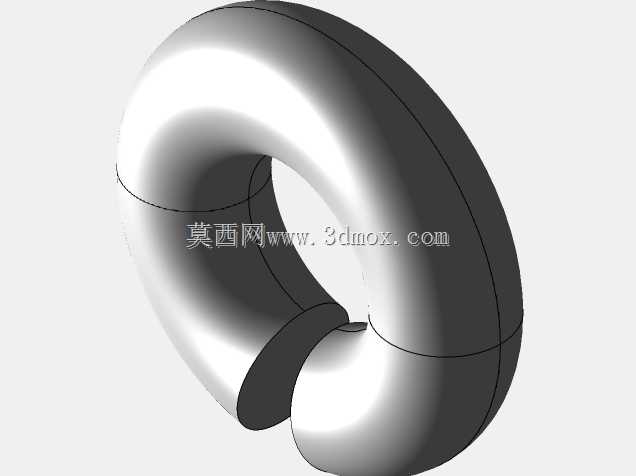

　　设计这类卡环的时候，首先要区分A、B两种适配形式，A型对应轴类零件的安装卡槽，B型对应孔类零件的安装卡槽，带台面的结构设计是核心要点，这个台面并非额外增加的凸起，而是钢丝卷制时在卡环与被限位零件的接触侧，通过成型工艺做出的平直贴合面，相比普通圆形截面钢丝卡环的线接触形式，带台面的结构能把接触应力分散到整个环形贴合面上，避免被限位的薄壁零件端面被卡环压出凹痕，尤其是在铝合金壳体、塑料阀件这类低硬度基材的安装场景里，不会因为长期受压出现卡环嵌入卡槽导致限位失效的问题。

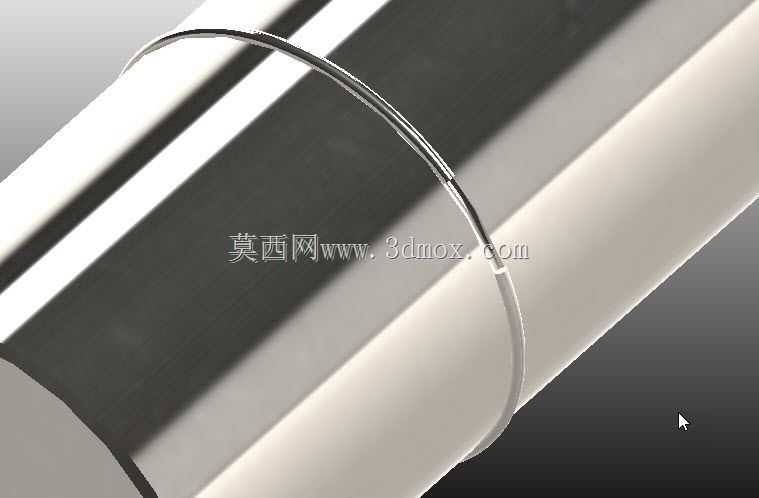

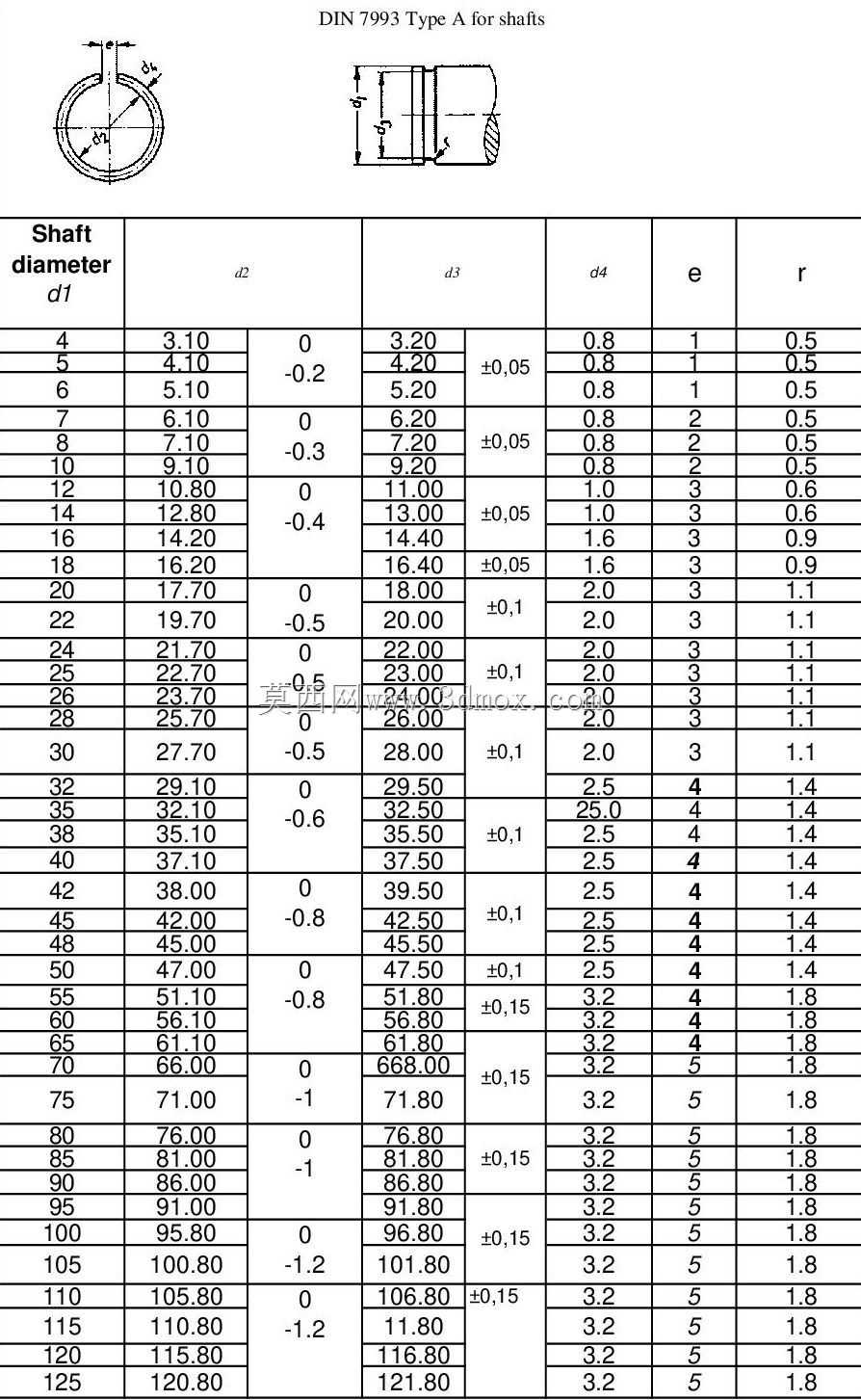

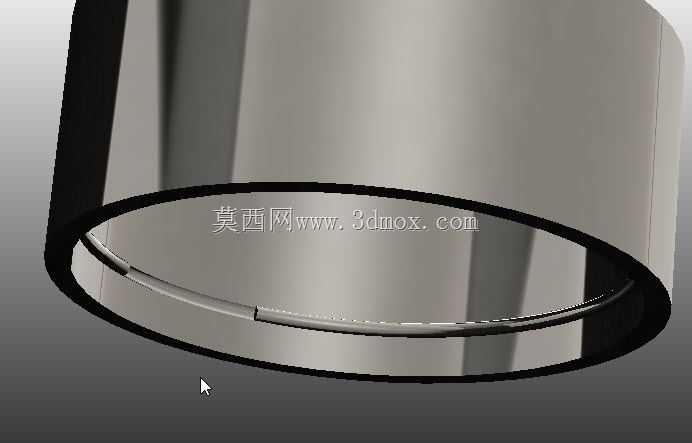

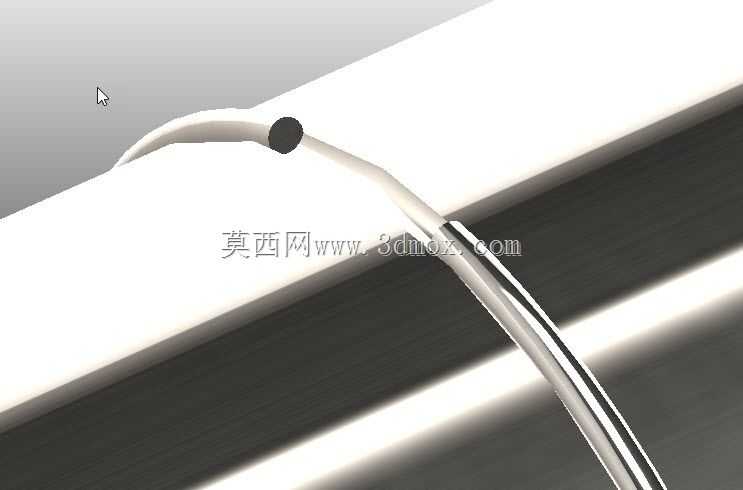

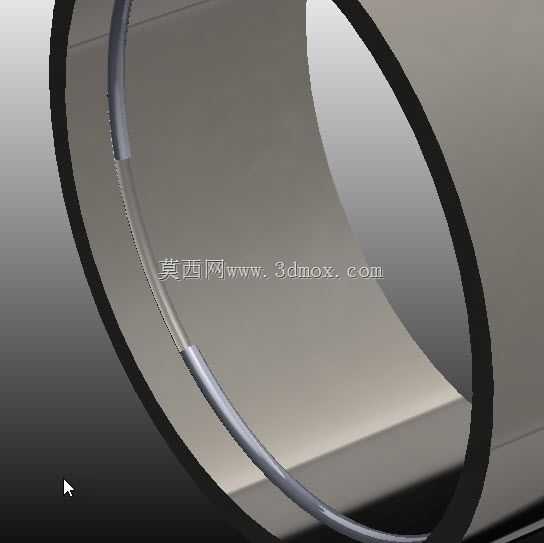

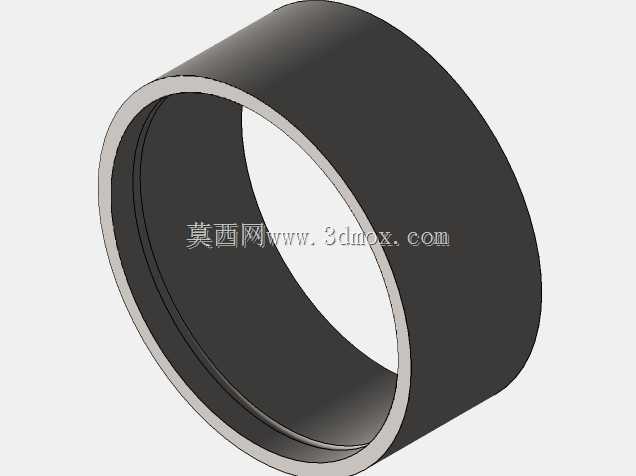

　　实际选型时要先明确安装边界，轴用卡环的安装卡槽直径要比卡环自由状态下的内径大0.1到0.15毫米，保证卡环装入卡槽后有足够的预紧力，不会随轴转动出现周向窜动；孔用卡环的卡槽直径则要比卡环自由状态的外径小0.1到0.15毫米，确保卡环撑开装入孔槽后能牢牢贴紧卡槽侧壁。卡槽的宽度要比钢丝直径大0.05到0.08毫米，预留出卡环受轴向力时的微小变形空间，同时卡槽的外侧边缘要做0.2毫米左右的倒角，避免安装时卡环的钢丝端面被卡槽锐边刮伤，影响表面的防锈层完整性。

　　在农业机械的传动轴连接部位，这类卡环的应用也十分广泛，比如播种机的排种轴两端限位，传统的开口销固定方式需要在轴上钻孔，会削弱轴的截面强度，在秸秆还田机的刀轴高速旋转工况下，钻孔位置容易出现应力集中断轴的问题，采用钢丝卡环固定不需要在轴上做径向钻孔，只需要车削对应尺寸的环形卡槽即可，轴的整体强度保留率能达到95%以上，而且安装时只需要用卡簧钳撑开卡环卡入卡槽即可，相比开口销的穿装、掰弯工序，装配效率能提升一倍以上。

　　在气动元件的气缸装配场景里，活塞与活塞杆的轴向限位也常选用这类卡环，气缸往复运动的频率通常能达到每分钟上百次，普通冲压挡圈的耳片位置在反复冲击下容易出现疲劳断裂，导致活塞脱缸，而钢丝卡环没有应力集中的耳片结构，整个环体的受力均匀分布，在高频往复工况下的使用寿命是普通冲压挡圈的3倍以上。带台面的结构还能避免卡环在活塞端面压出环形压痕，保证活塞端面与缸筒端盖的平行度，减少活塞运动时的偏磨问题，降低气缸的内泄量。

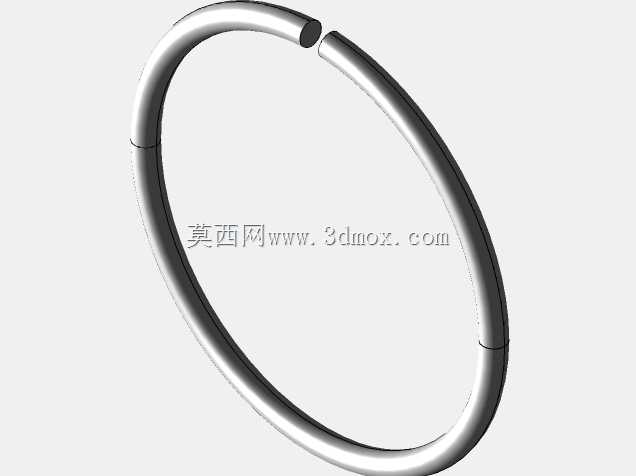

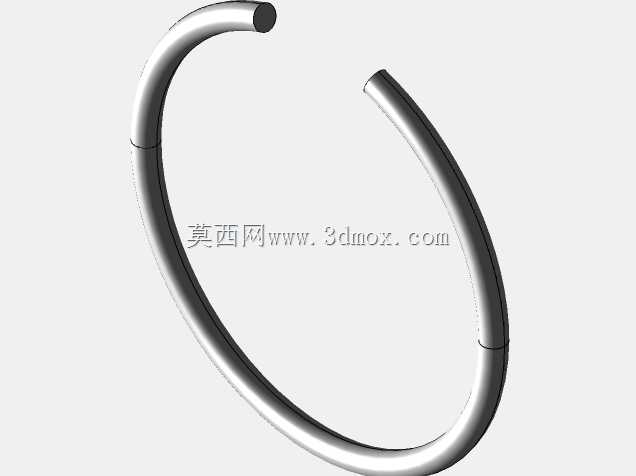

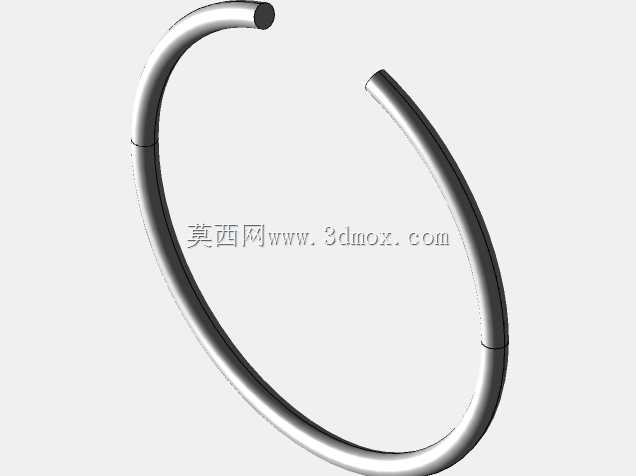

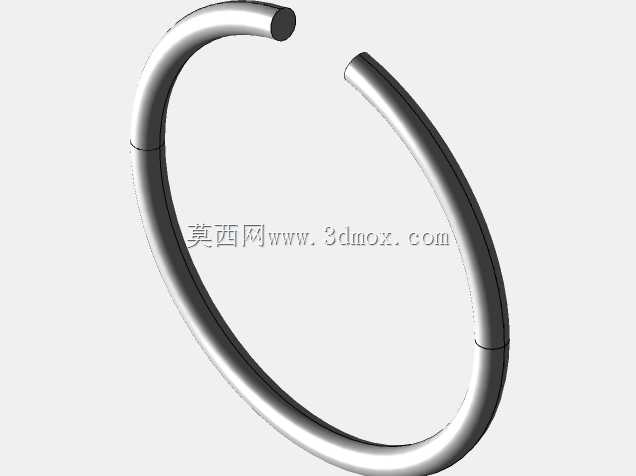

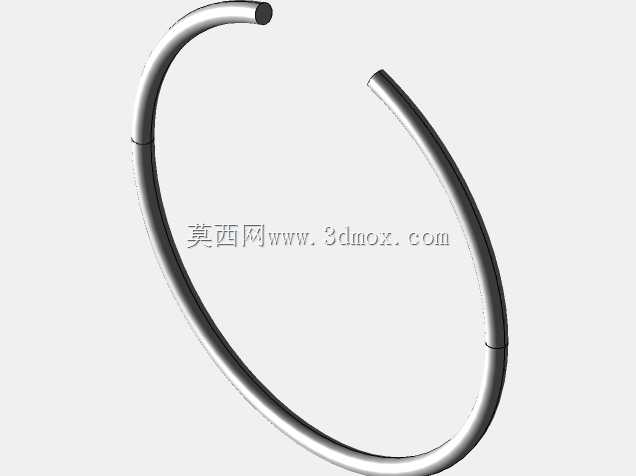

　　建模过程中要注意卡环的开口尺寸设计，开口间隙要控制在钢丝直径的1到1.5倍之间，间隙过小会导致安装时卡环的撑开量不足，无法顺利装入卡槽；间隙过大则会导致卡环装入卡槽后，开口位置的接触应力不足，在受轴向冲击时容易从开口位置弹出。卡环的自由状态下并非正圆形，要根据安装后的预紧变形量做反变形设计，轴用卡环自由状态下的长轴方向尺寸要略小于卡槽直径，孔用卡环自由状态下的长轴方向尺寸要略大于卡槽直径，保证装入后整个环体能均匀贴紧卡槽的整个圆周，不会出现局部悬空的问题。

　　在食品输送设备的滚轮安装场景里，这类卡环也有独特的应用优势，食品设备的零部件经常需要定期拆卸清洗，普通挡圈经过多次拆装后容易出现永久变形，导致固定失效，而钢丝卡环的弹性更好，经过上百次拆装后依然能保持足够的预紧力，而且圆形截面的结构没有冲压挡圈的边角缝隙，不容易残留食品残渣，清洗时更容易冲净，符合食品设备的卫生设计要求。安装时要注意卡环的开口方向要避开设备的受力方向，比如滚轮承受径向载荷的位置要与卡环开口错开180度，避免载荷直接作用在开口位置导致卡环变形脱出。

　　针对不同的工况环境，卡环的表面处理也有对应的选型要求，普通工况下采用发黑处理即可满足防锈需求，在潮湿、有腐蚀性介质的化工设备场景里，要选用304或者316不锈钢材质的钢丝卡环，避免锈蚀导致卡环强度下降。在高温工况下，比如发动机内部的零件限位，要选用65Mn弹簧钢丝经过高温回火处理的卡环，保证在200摄氏度以内的工作环境下，卡环的弹性不会出现明显衰减，维持可靠的轴向限位效果。
