G型锻钢摇杆木工固定夹具模型

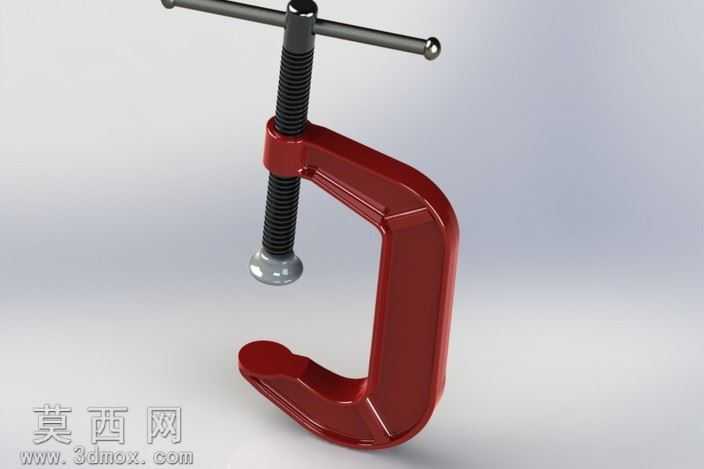

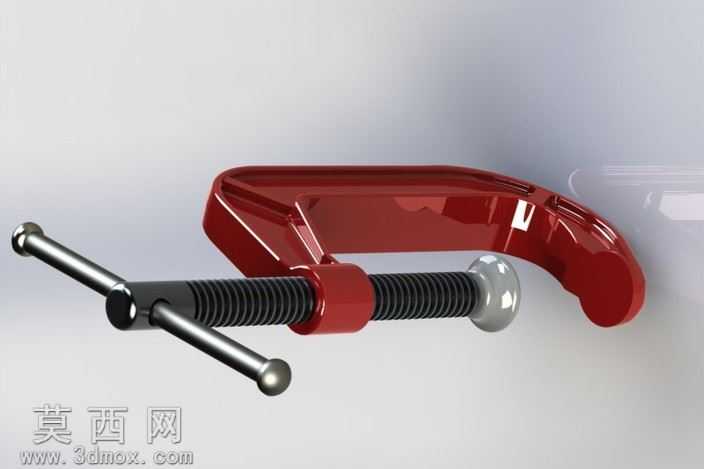

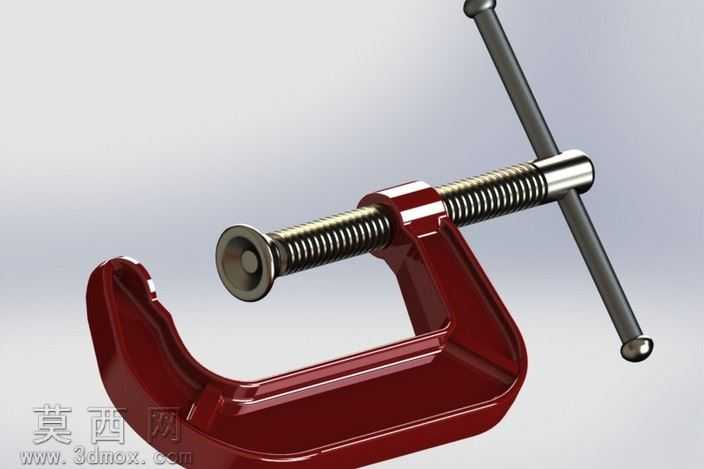

本模型为G型锻钢摇杆木工固定夹具，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循实际五金夹具的生产尺寸比例，对每一处结构细节都做了精准复刻。模型整体分为C型夹臂、传动螺杆、摇杆压头、固定顶座四个核心部分，夹臂部分采用弧面过渡的加厚结构设计，建模时通过曲面扫掠、实体加厚的方式还原其高强度受力结构，表面做了烤漆质感的材质渲染，还原真实夹具的红漆金属外观，同时保留了夹臂受力位置的加厚棱边细节，还原实际产品的抗形变设计。传动螺杆部分采用真实的梯形螺纹建模，通过螺旋线扫描切除生成完整的螺纹牙型，还原螺杆传动的真实结构，螺杆与夹臂的配合位置做了滑动衬套的细节建模，还原实际使用中的顺滑转动结构。摇杆部分采用T型穿杆设计，建模时还原了摇杆与螺杆端部的通孔配合结构，摇杆两端做了球面端头处理，避免使用时刮手，材质设置为镀铬金属质感，还原真实产品的光亮金属表面。固定顶座位于夹臂的端部内侧，建模时做了平面压合面的细节处理，与螺杆端部的活动压头形成对应夹持面，活动压头采用球面铰接结构，可随夹持工件的表面角度轻微调整，保证夹持受力均匀。渲染阶段采用工作室柔光环境，对金属烤漆、镀铬金属两种材质做了区分质感处理，红漆夹臂设置了轻微的反光与橘皮纹理，还原真实烤漆的细腻质感，镀铬螺杆与摇杆设置了高反光金属材质，突出金属加工的光洁度。设计上还原了G字夹的核心夹持原理，通过摇杆转动带动螺杆进给，实现不同厚度工件的快速夹紧，整体结构无多余零件，完全匹配实际手动夹具的装配逻辑，可用于木工加工场景的工装夹持演示、五金工具产品展示、机械基础结构教学等场景，模型结构完整，装配关系清晰，各部件可单独拆分用于结构拆解演示。
