红柄面板式负载通断转换开关

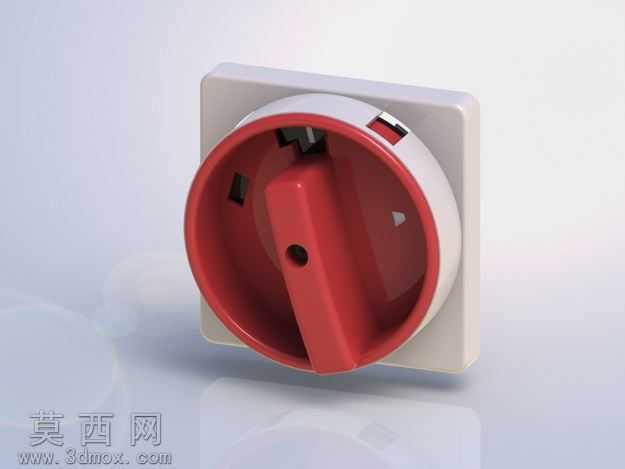

本款开关为面板安装式的负载通断转换开关，采用三维建模软件完成全参数化设计，建模过程严格遵循低压电器的设计规范，完整还原了实体产品的每一处结构细节。模型整体分为方形安装底座与圆形操作端两大主体部分，建模时首先绘制方形底座的安装面板草图，拉伸生成底座基体，预留出与圆形操作端配合的安装卡槽，同时在底座背部设计了对应的触点安装腔与接线端子定位结构，保证安装结构与实际产品的装配逻辑完全一致。圆形操作端部分，首先构建外圈的红色防护环结构，再设计中心的红色操作手柄，手柄处特意预留了锁止孔结构，可满足开关断电后的上锁挂牌安全需求，操作端内部还原了动触点、静触点、旋转定位卡扣、档位限位结构等核心功能部件，每一处卡扣、卡槽的配合间隙都按照实际生产的公差要求进行设置，可直接用于虚拟装配验证与结构干涉检查。材质渲染阶段，方形底座采用哑光浅灰色工程塑料材质，调整材质的粗糙度与漫反射参数，还原PC工程塑料的细腻磨砂质感；红色操作手柄与防护环采用高亮阻燃尼龙材质，添加轻微的反光效果，模拟电器产品红色操作部件的醒目视觉特征；内部金属触点部分采用抛光铜合金材质，设置合适的金属反射度与高光参数，区分金属部件与塑料部件的视觉差异。场景搭建时采用柔和的影棚布光，主光源从侧上方照射，勾勒出开关的立体轮廓，辅助光源补全暗部细节，添加柔和的地面反射效果，让整体渲染图真实还原工业产品的实物质感。设计过程中重点考量了开关的操作手感与安全性能，档位旋转的限位角度按照90度通断逻辑设置，手柄的握持弧度符合人体工程学设计，红色操作部件与灰色底座形成强烈的视觉对比，能够让操作人员快速识别开关位置，适用于机床、配电柜、小型机械设备的电源通断控制场景，模型结构完整，可直接用于产品展示、装配教学、电气方案演示等多种用途。
