热敏玻璃泡消防喷淋头结构设计

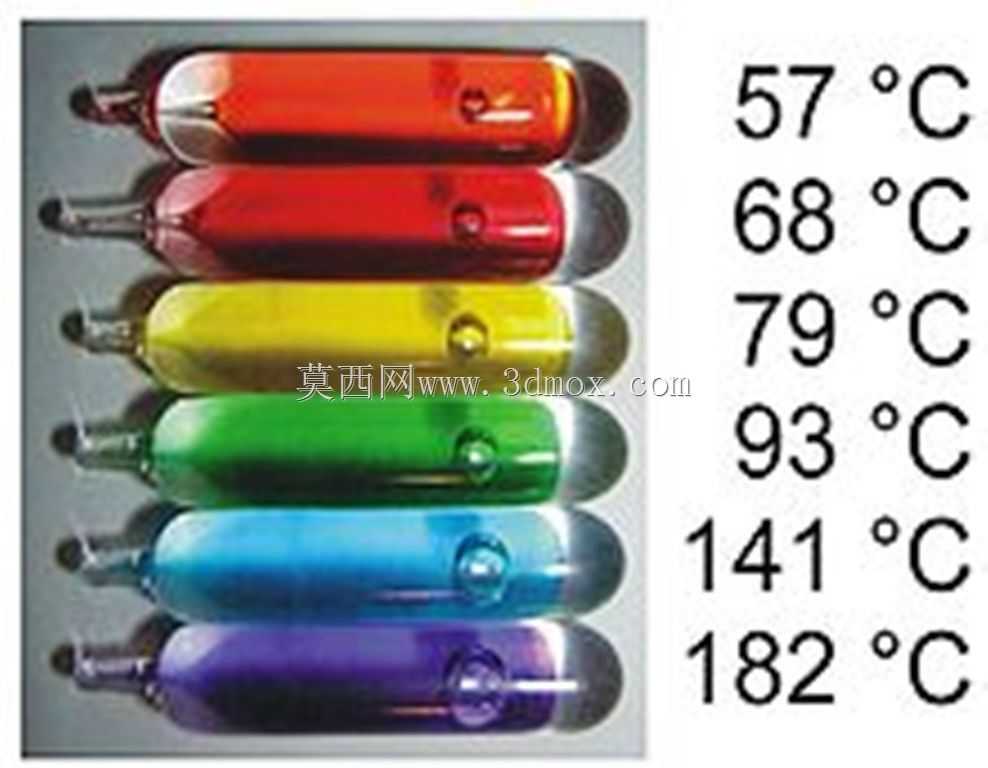

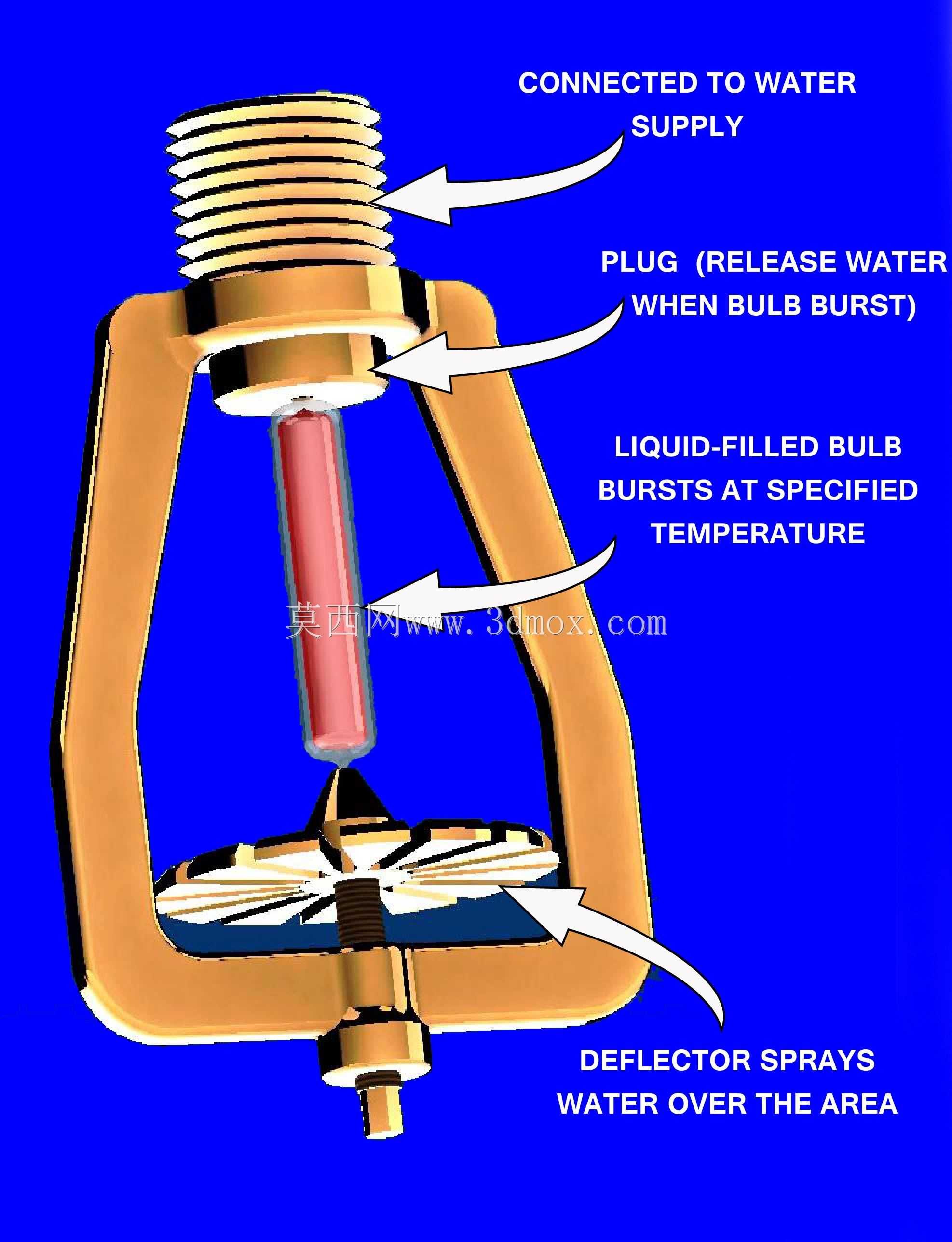

　　这款消防喷淋头是湿式自动喷水灭火系统的核心终端执行部件，日常应用覆盖民用住宅、商业综合体、工业厂房、仓储库房等绝大多数需要固定消防防护的室内场景，是目前建筑消防体系里应用占比最高的主动灭火触发部件。从结构设计逻辑来看，整个部件采用上下同轴装配的布局，顶部外螺纹接口直接对接消防供水支管，接口下方的六角台肩是安装时的受力位，适配标准管钳拧紧作业，安装时需保证溅水盘与吊顶、楼板的间距符合消防施工规范，避免喷水覆盖范围出现盲区。中间的感温触发核心采用玻璃泡热敏元件，玻璃泡内部充装按额定动作温度配比的有机溶液，日常状态下玻璃泡作为承压支撑件，顶住下方的密封堵头，将供水管网内的压力水完全封堵在喷头内部，不会出现渗漏。当防护区域内发生火情，

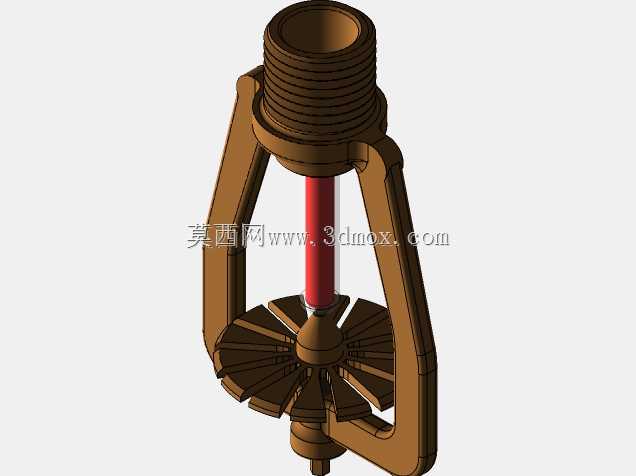

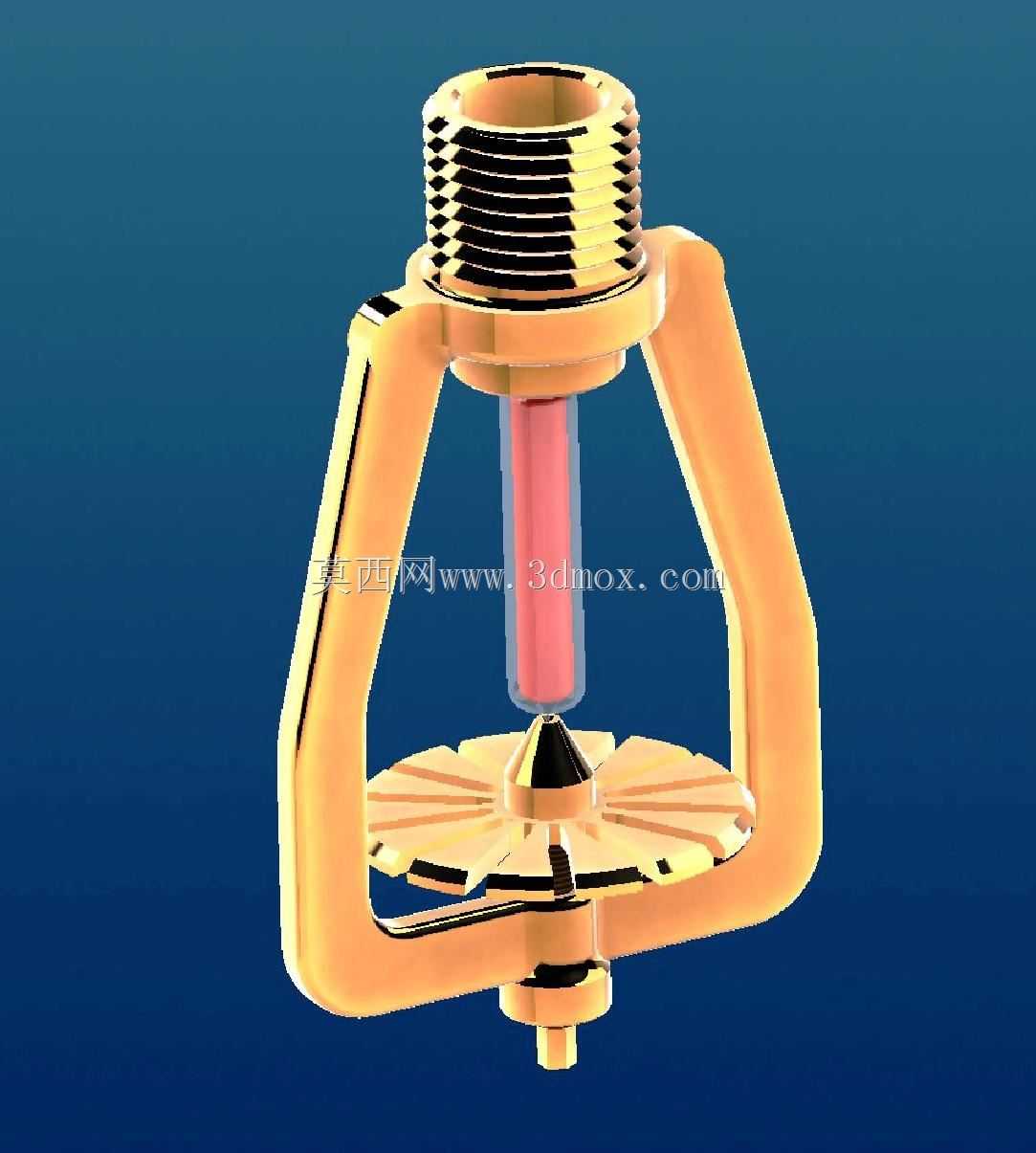

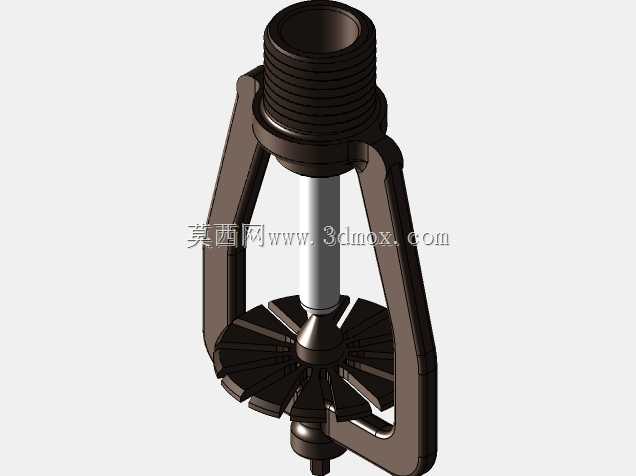

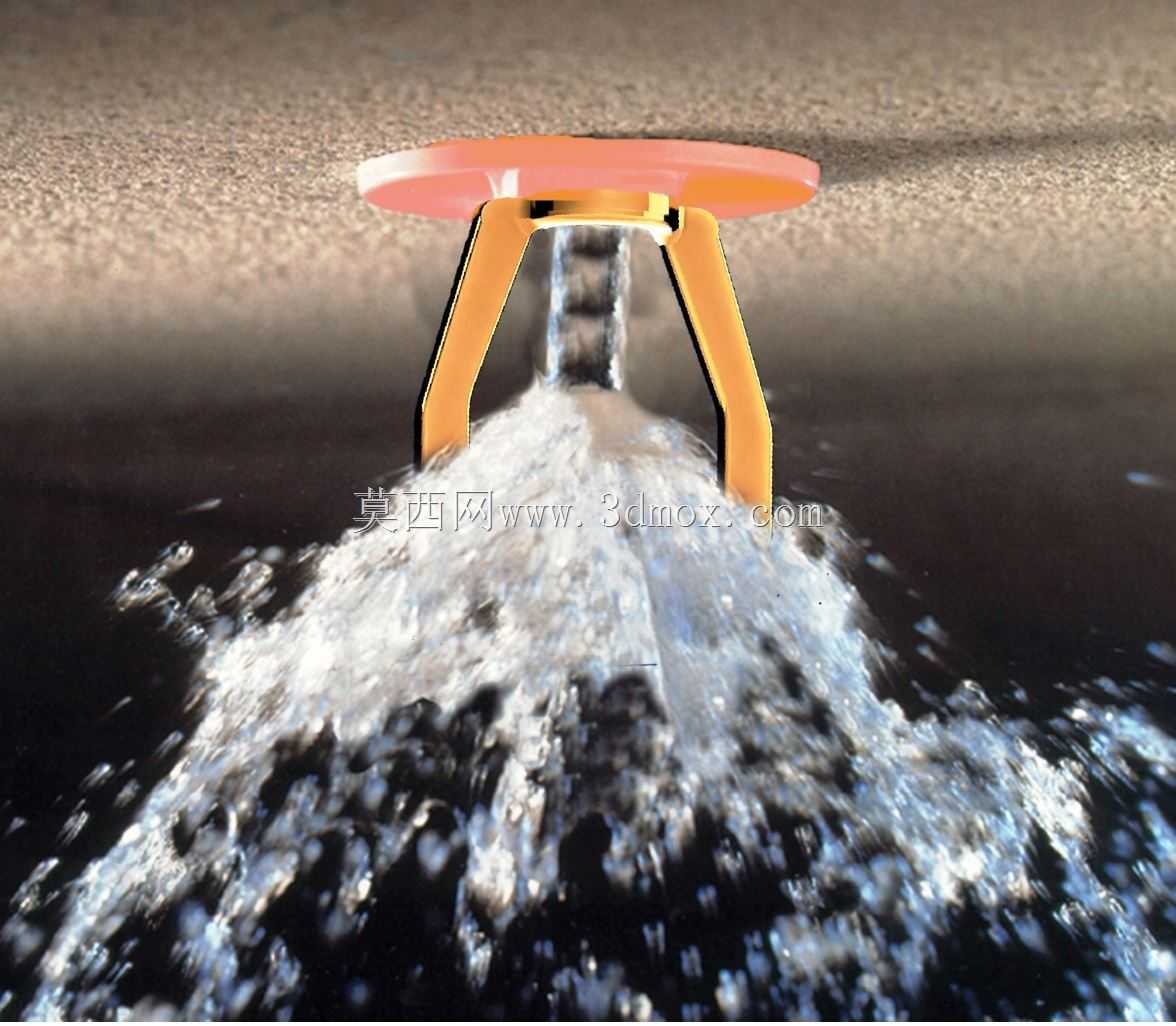

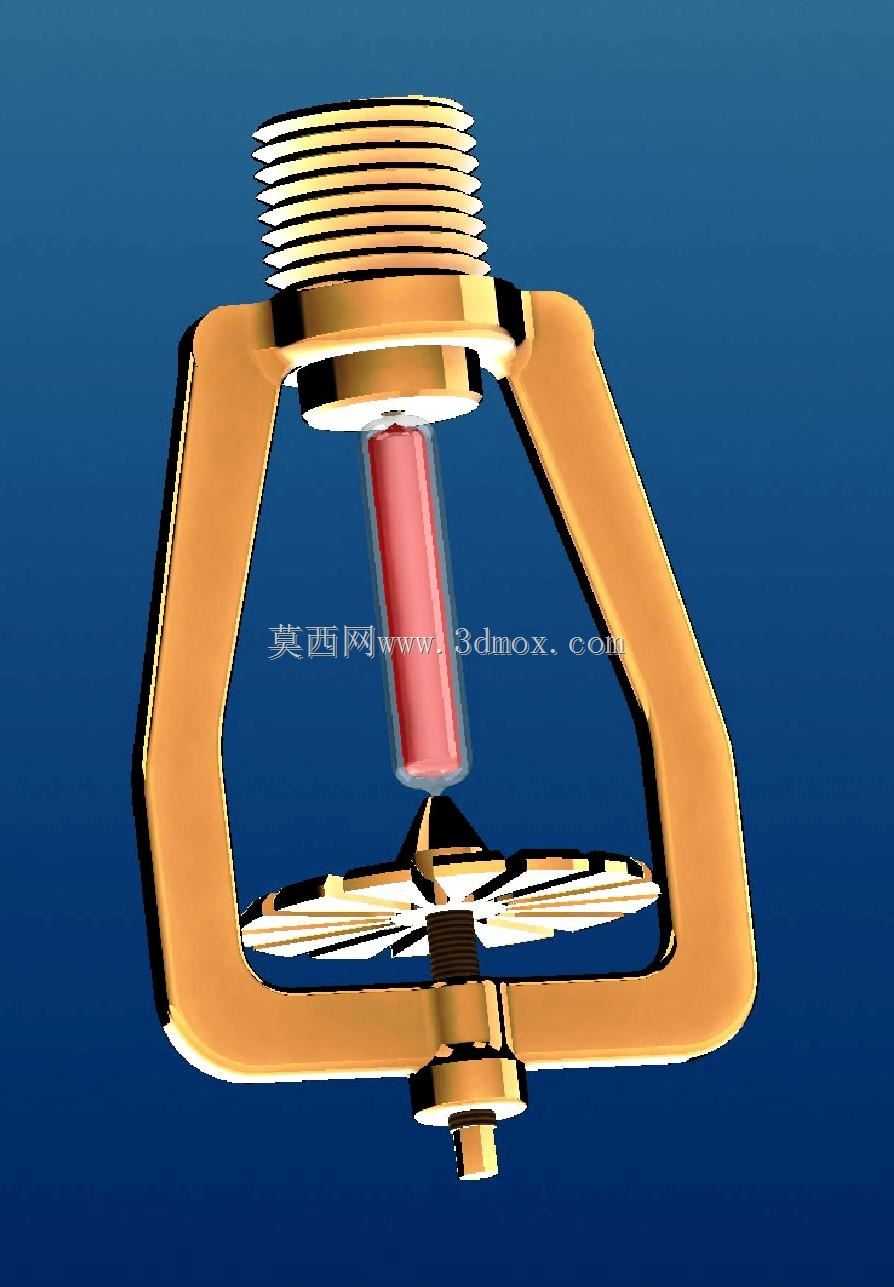

　　环境温度持续上升达到玻璃泡的额定动作温度时，泡内液体受热膨胀产生的内压超过玻璃壳体的强度极限，玻璃泡瞬间粉碎，原本被玻璃泡顶住的堵头失去支撑，在管网水压作用下被冲开，压力水顺着支架的导流通道冲向下方的溅水盘。溅水盘采用带导流齿的盘式结构，水流冲击到溅水盘后会被均匀打散成规定覆盖半径的布水形态，按照设计的洒水密度向防护区域持续喷水，在火情初期阶段实现控火、灭火的作用。整个支架采用框式悬臂结构，两个对称的支撑臂从顶部接口处向下延伸，在溅水盘位置汇合形成底部支撑，既给玻璃泡和堵头组件留出了足够的装配空间，也不会对水流的喷射路径造成过多遮挡，支撑臂的截面做了圆弧过渡处理，避免长期受水压冲击产生应力集中，同时也能减少运输、

　　安装过程中磕碰造成的结构变形。密封堵头与顶部出水口的接触位置采用弹性密封垫，装配时通过玻璃泡的预紧压力将密封垫压紧在出水口端面，保证常温状态下的密封可靠性，密封垫的材质选用耐水、耐老化的弹性材料，能够在长期带压静置的状态下保持密封性能，不会因为管网水的长期浸泡出现硬化、渗漏问题。从安装边界来看，顶部螺纹采用标准消防管螺纹规格，能够直接对接通用的消防供水支管，不需要额外的转接配件，整个喷头的外伸长度控制在常规吊顶安装的允许范围内，既可以采用下垂式安装在吊顶下方，也可以根据安装场景调整为直立式安装在无吊顶的楼板下方，不同安装方式下溅水盘的布水角度都经过匹配验证，能够保证洒水覆盖范围符合消防设计要求。在建模过程中，

　　所有配合尺寸都按照消防部件的通用公差要求设定，玻璃泡的支撑位、堵头的密封位、螺纹的配合尺寸都预留了合理的装配间隙，既能够满足实际生产的加工精度要求，也能直观展示整个喷头的触发动作逻辑，方便结构设计人员理解消防喷淋部件的工作原理，也可作为消防系统布管设计时的选型参考模型。
