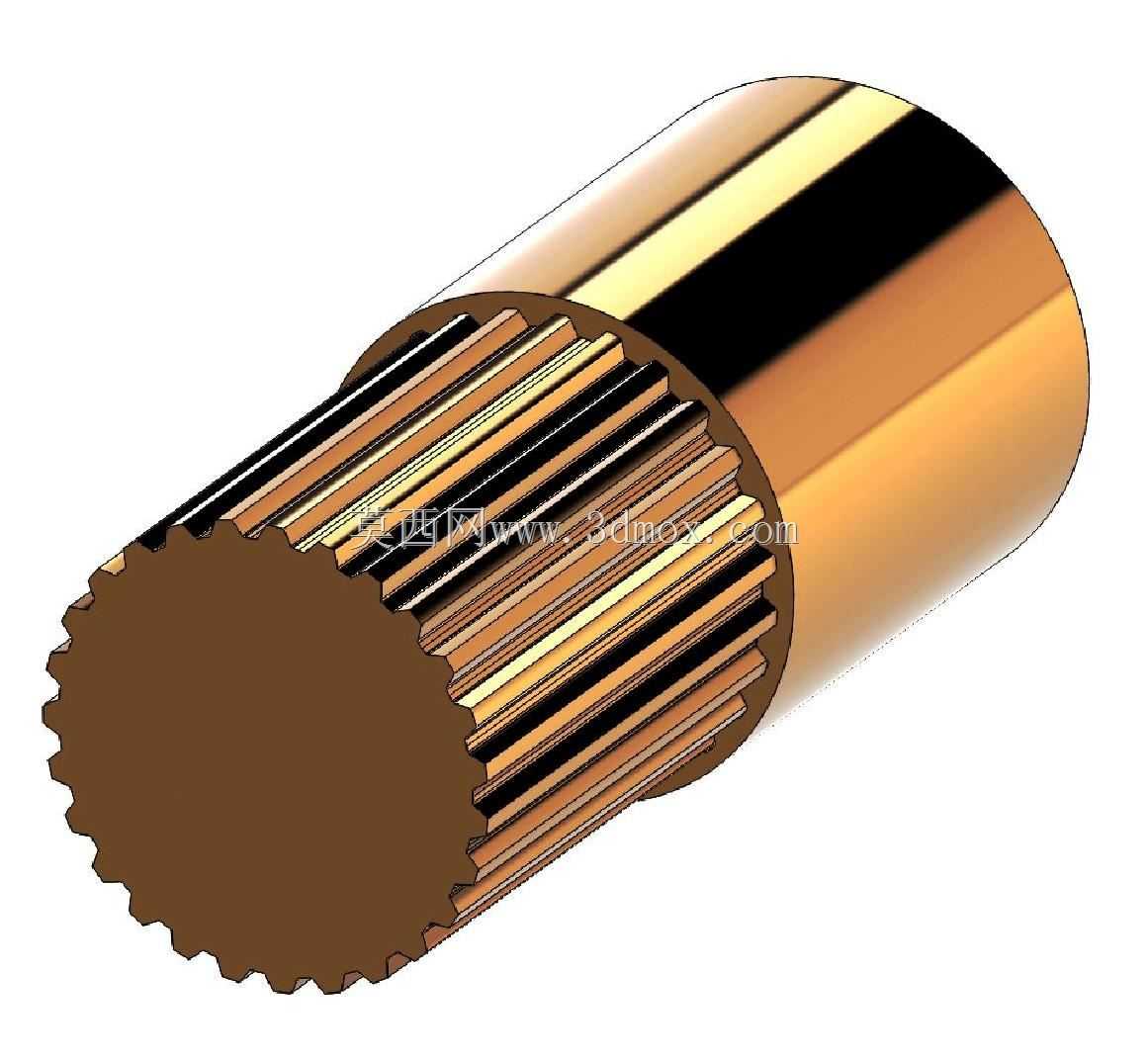

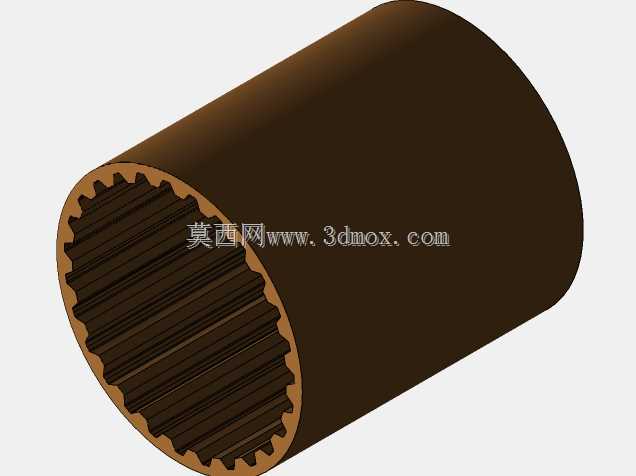

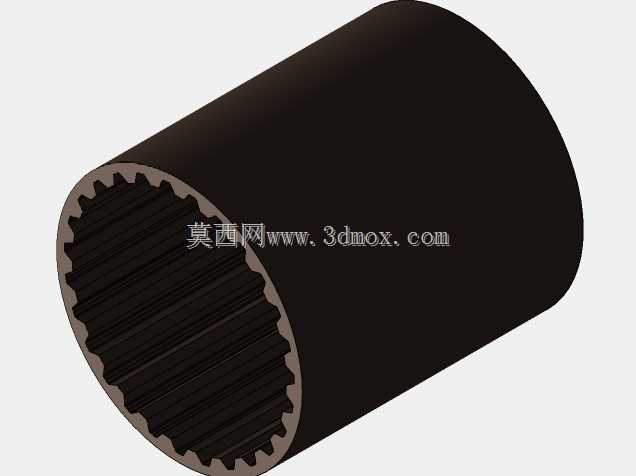

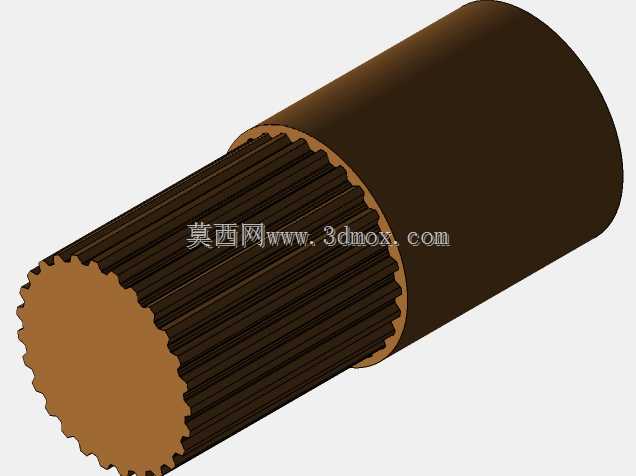

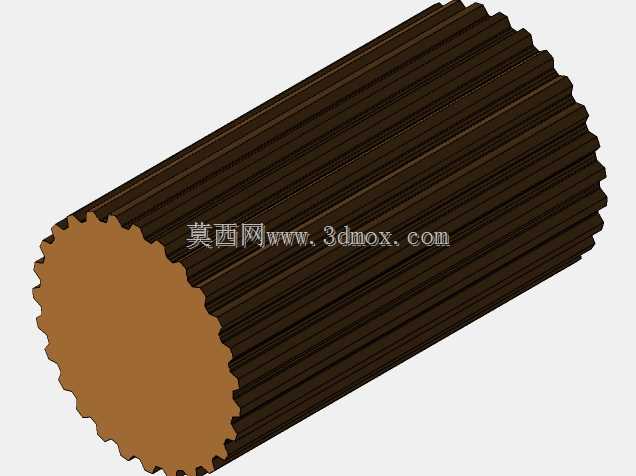

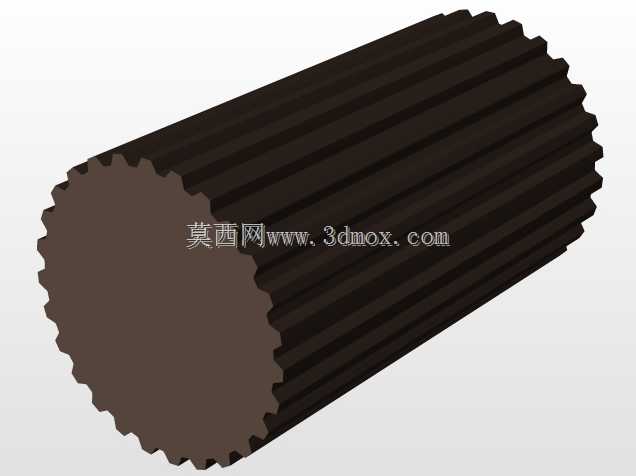

DIN5482标准花键轴套连接结构

　　花键连接作为机械传动系统中传递扭矩与同轴运动的核心结构，在重载传动、精密进给、往复运动机构中有着不可替代的作用，本次涉及的DIN5482标准矩形花键套结构，是德标花键体系中应用极广的一类侧定心连接构件，区别于普通平键连接仅靠单键侧面承载的形式，多齿均匀分布的结构让整个配合面的载荷被均匀分摊到每一个齿的接触面上，在同等外径尺寸下能传递更大的额定扭矩，同时齿侧的导向特性也让配套的花键轴可以在套内实现轴向滑动，适配变速箱换挡、动力输出轴伸缩、工装夹具快换这类需要轴向位移同时保持扭矩传递的工况。

　　从结构设计逻辑来看，该花键套采用外圆基体加内齿的整体式结构，外圆为光滑圆柱面，可直接压装到轮毂、带轮、齿轮的内孔中实现过盈配合固定，也可通过外圆加装紧定螺钉、卡簧实现轴向定位，安装边界上58mm的外圆直径与53mm的内花键大径，适配多数中小功率传动箱的安装空间，不需要额外扩大轮毂的安装孔位就能完成替换，27齿的齿形分布让齿距控制在合理范围，既不会因为齿过密导致加工时齿根强度不足，也不会因为齿距过大导致传动时齿侧间隙过大引发回程误差，齿形的定心方式采用齿侧定心，配合后内外花键的齿侧均匀接触，相比大径定心或小径定心的形式，对加工设备的要求更适配常规滚齿、插齿工艺，批量生产时的一致性更容易控制，后期磨损后也可以通过齿面镀层修复的方式恢复配合精度，降低设备维护成本。

　　在实际应用场景中，这类花键套常出现在农用机械的动力输出轴连接部位，拖拉机后悬挂的农具动力输入、收割机割台的传动连接都需要这类能承受冲击载荷、允许一定安装同轴度误差的连接结构，因为田间作业时地面颠簸会导致动力输入端和输出端出现微小的角度偏移，多齿接触的花键结构能在小角度偏斜的情况下依然保持扭矩传递，不会像单键连接那样在偏载时出现键剪切断裂的故障；除此之外在机床的进给传动链中，滚珠丝杠和伺服电机的连接也会用到同系列的花键套，依靠均匀的齿侧间隙控制实现精准的进给定位，避免传动间隙导致的加工尺寸误差；在模块化的工业传动模块中，这类标准花键套还作为通用接口使用，不同功能的动力模块只要匹配对应规格的花键轴，就能快速完成拼接组装，不需要重新设计连接结构，大幅缩短非标设备的设计周期。

　　设计这类花键结构时，首先要确认配合的定心方式与配合公差，齿侧的配合间隙需要根据使用工况调整，固定连接的场景可以选择稍紧的过渡配合，需要轴向滑动的场景则要预留合适的滑动间隙，同时齿根的圆角处理必须到位，避免应力集中导致齿根断裂，外圆和内花键的同轴度公差需要控制在IT7级以内，否则安装后会出现传动卡滞、齿面偏磨的问题；在安装边界的校核上，需要注意花键套压入轮毂后，端面要和轮毂端面保持齐平，不能突出过长影响相邻部件的安装，内花键的有效啮合长度要满足扭矩传递的要求，通常啮合长度不小于花键大径的1.2倍，才能保证在额定扭矩下齿面的接触压强在材料许用范围内，避免齿面压溃变形。

　　和渐开线花键相比，这类矩形花键的齿形为直边结构，加工时的刀具成本更低，小批量生产时甚至可以通过线切割工艺完成内齿加工，不需要定制专用的滚齿刀具，对于设备维修、非标样机制作的场景非常友好，同时直齿的结构在轴向滑动时的阻力更小，换挡机构、快换工装这类需要频繁轴向移动的场景下，操作力更小，不会出现卡滞的问题；当然设计时也需要考虑花键的润滑与防护，暴露在外的花键配合部位需要加装防尘套，避免泥沙、铁屑进入齿面加剧磨损，长期往复滑动的工况下要在齿面涂抹润滑脂，降低齿面的摩擦系数，延长构件的使用寿命。
