手持式铜管切割专用手动切管工具结构

　　在民用给排水改造、制冷空调管路安装、小型液压管路布设、家装水电作业等现场场景中，手动切管工具始终是管路作业人员随身配备的核心工装，相较于电动切割设备，这类纯机械结构的切管机具无需外接电源、不会产生切削火花、切口无高温氧化变形，尤其适合狭小空间内的薄壁金属管截断作业，在燃气入户施工、冰箱空调售后维修、卫浴安装等场景中，这类工具的使用频率远高于大型切割设备。这款手动切管工具的核心作业对象为紫铜、黄铜类薄壁有色金属管，同时可适配薄壁铝管、PVC穿线管等低硬度管材，作业时无需额外台钳固定管材，单人单手握持即可完成整圈切割进给，切口端面垂直度偏差可控制在0.2mm以内，完全满足管路焊接、卡压连接的端面精度要求，不会出现钢锯切割常见的切口倾斜、

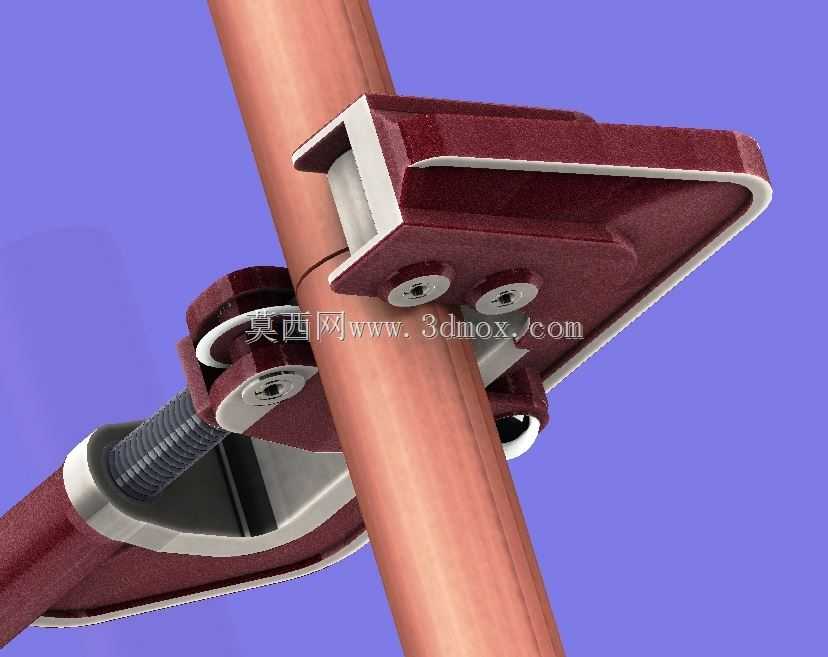

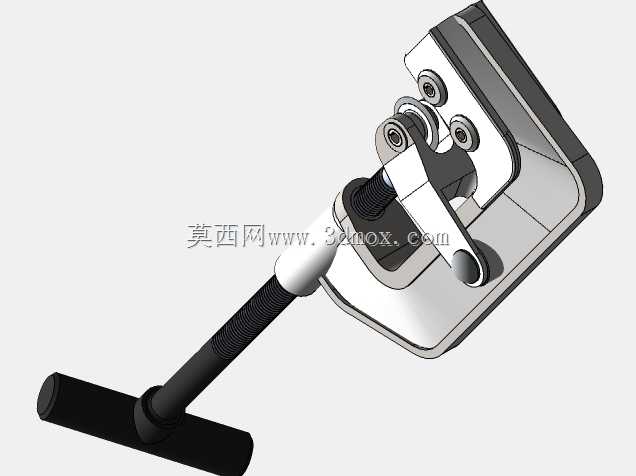

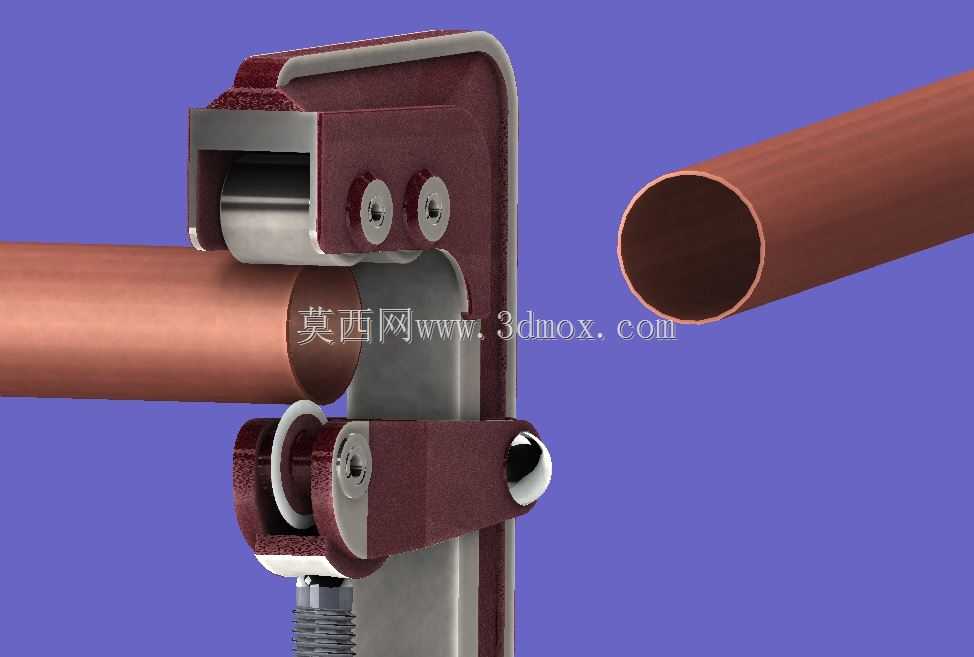

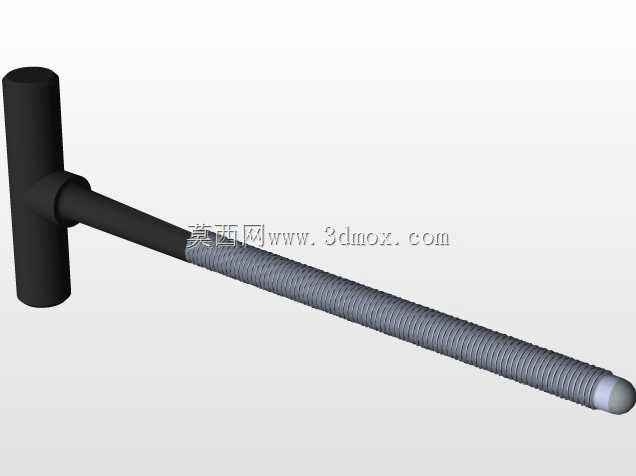

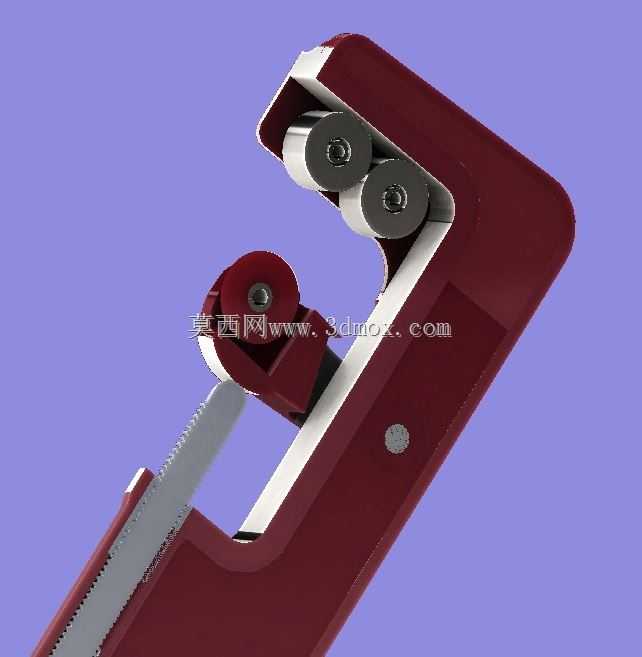

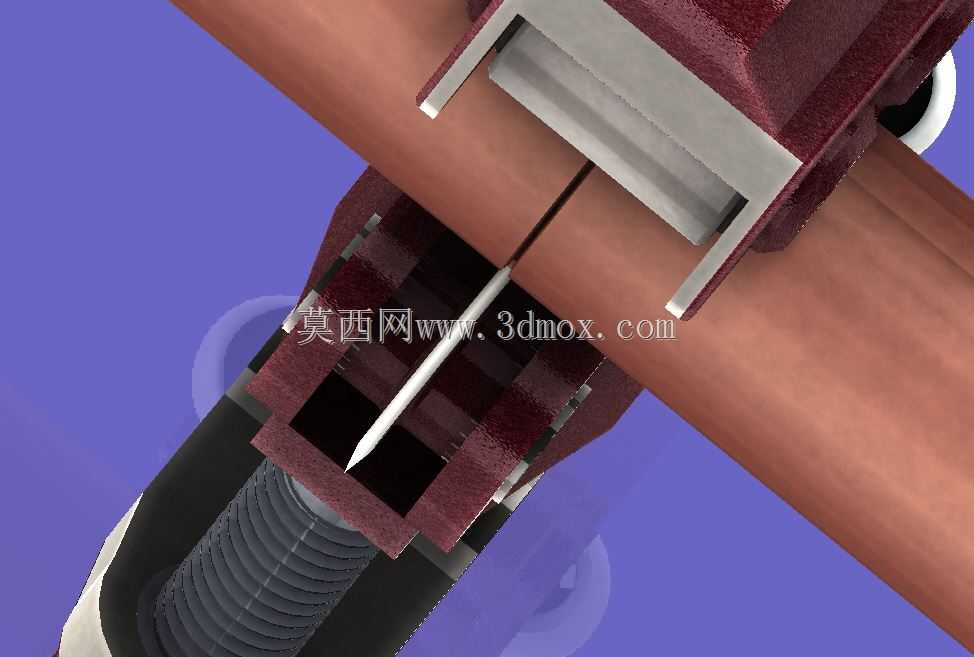

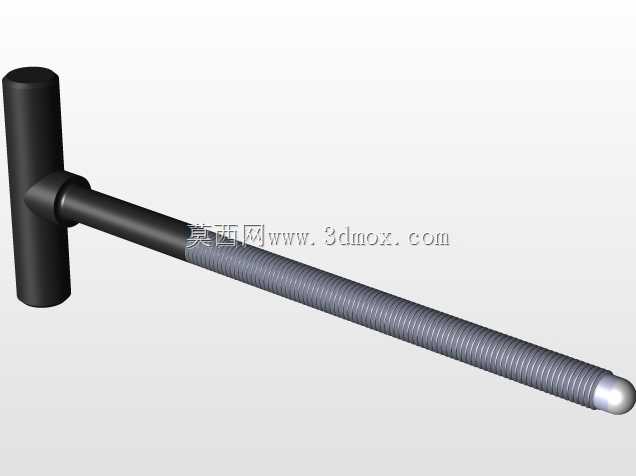

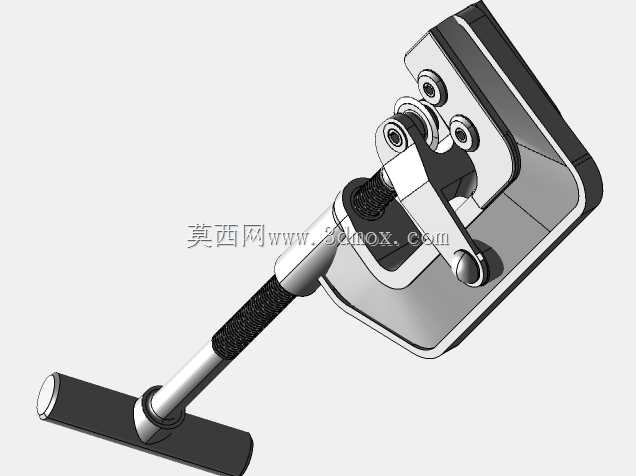

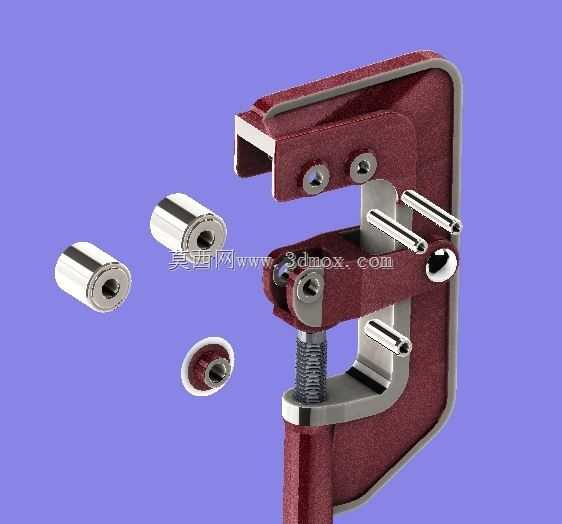

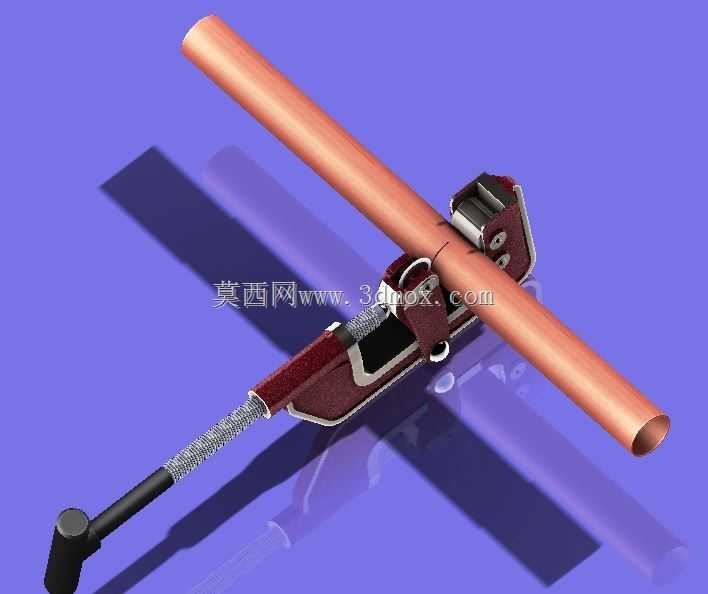

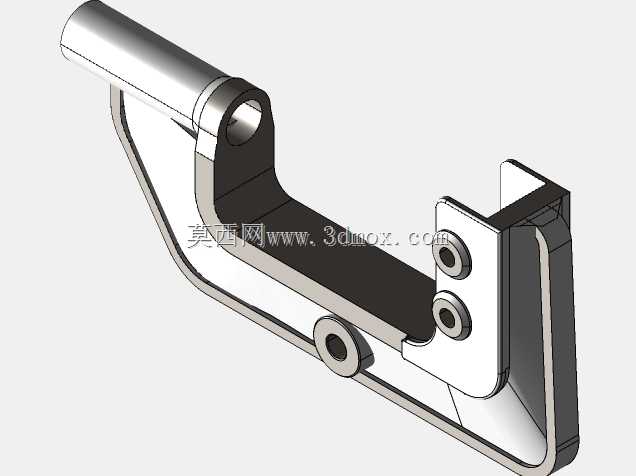

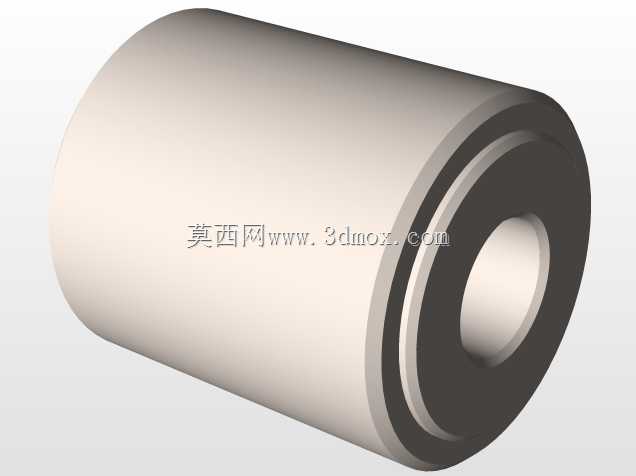

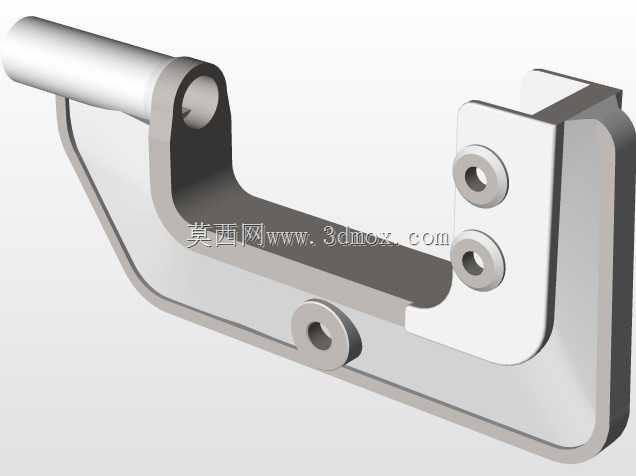

　　管口变形、毛刺过大等问题，能大幅减少后续管口修磨的工作量。从结构设计逻辑来看，这款切管工具采用了偏心夹紧+螺旋进给的复合结构，切割作业时先将待切管材卡入刀架与支撑滚轮之间的V型定位槽，扳动偏心锁紧手柄即可快速完成管材的初定位，无需像传统螺杆式切管器那样反复旋转调节螺母来适配管径，大幅缩短了装夹辅助时间；后续切割过程中，旋转带防滑滚花的进给手柄，即可带动硬质合金切割刀片缓慢径向进给，每旋转整圈工具一周进给0.1mm左右的切削量，避免单次进给量过大导致管材压扁、刀片崩刃的问题。刀架部位共设置两个支撑滚轮，滚轮表面开有与管材外径匹配的圆弧凹槽，切割过程中两个滚轮与切割刀片呈120度夹角分布在管材圆周方向，

　　三点定位的结构能保证切割过程中工具不会沿管材轴向窜动，同时滚轮内置微型滑动轴承，旋转过程中阻力极小，作业人员无需施加过大的周向力即可带动工具绕管材平稳转动。手柄部位采用了包胶防滑结构，靠近刀架的握持段做了凹凸纹理处理，即使手上沾有切削油、水渍也能保证握持可靠性，尾部的加长力臂设计能让进给操作时的力矩传递更顺畅，针对小口径薄壁管切割时，可通过尾部的敲击端头施加轻微振动力，帮助刀片突破管材最后一层连接壁，避免管口撕裂。从安装边界与外形尺寸来看，这款切管工具整体长度控制在300mm以内，刀架部位最大开合度可适配外径6mm到35mm的管材，完全覆盖家装、制冷维修场景中常用的管材规格范围，工具整体重量不超过0.8kg，

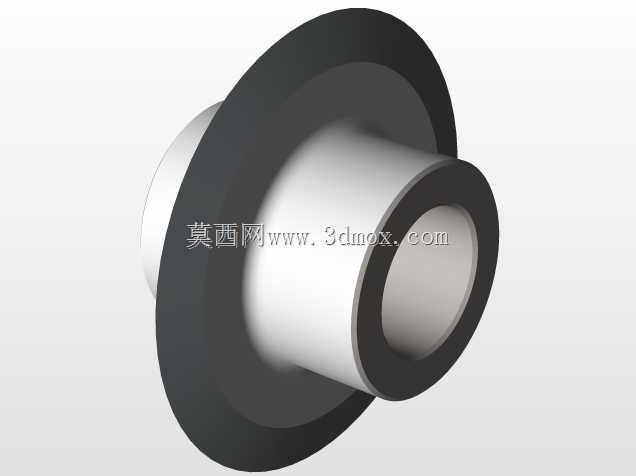

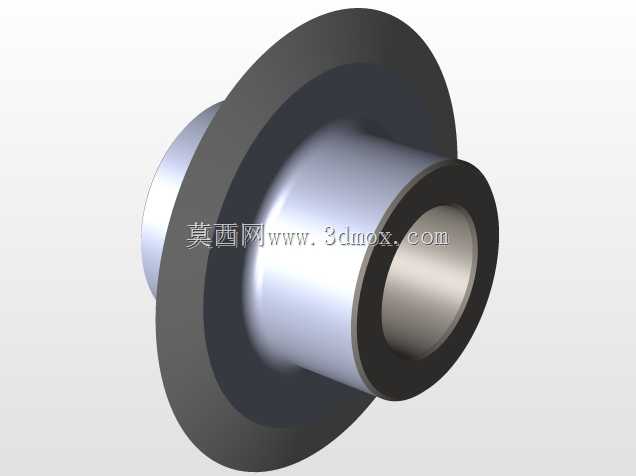

　　可直接放入普通工具腰包携带，不会给作业人员增加过多负重；刀架部位的刀片采用快换结构，松开刀片固定螺钉即可快速替换磨损的刀片，无需拆解整个刀架组件，现场维护十分便捷。在实际作业过程中，这款工具的切割刀片采用硬质合金材质，刃口做了圆弧钝化处理，切割过程中是通过滚压剪切的方式实现管材截断，而非传统的铣削切削，因此切割过程中几乎不会产生连续切屑，仅会产生极少量的金属细粉，作业现场清理难度低，也不会出现切屑飞溅划伤作业人员的风险；针对不同材质的管材，可通过调节进给旋钮的阻尼来匹配最佳进给量，切割紫铜管时可适当加快进给速度，切割薄壁不锈钢管时则降低进给量，避免刀片过早磨损。结构设计上充分考虑了现场作业的复杂工况，所有外露金属部件均做了镀镍防锈处理，即使在潮湿的厨卫施工场景、带有冷凝水的空调维修场景中长期使用，也不会出现锈蚀卡滞的问题；偏心锁紧手柄的转轴部位加装了防尘垫圈，可阻挡施工现场的泥沙、灰尘进入转轴间隙，长期使用也不会出现锁紧手柄扳动卡滞的问题。相较于传统的三脚式切管器，这款切管工具的刀架做了窄体设计，可伸入到墙面与管材间距仅20mm的狭小空间内完成切割作业，解决了贴墙管路无法用普通切管器截断的痛点，在老旧管路改造场景中，这类窄体结构的切管工具能大幅减少墙面开凿的工作量，降低施工对原有装修的破坏程度。
