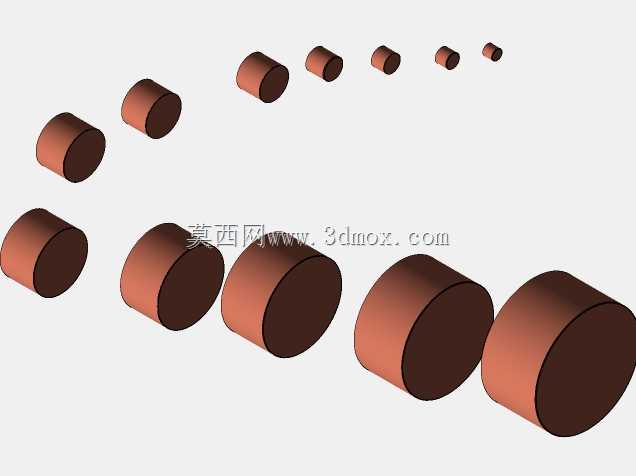

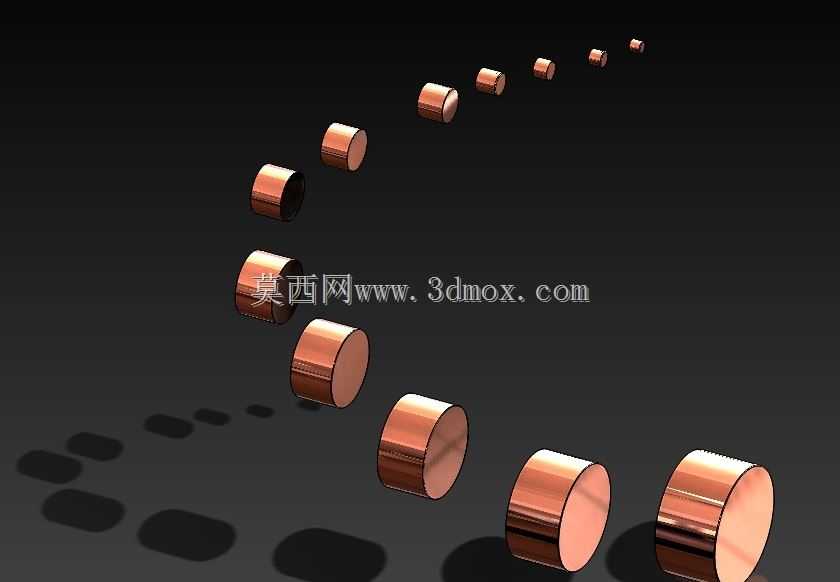

ASME B16.22标准铜帽铜焊接头配件

　　在制冷系统、给排水管路、压缩气体输送等涉及铜质管路布设的工程场景中，管路末端的封堵与密封是保障系统压力稳定、避免介质泄漏的关键环节，这类铜帽焊接接头正是适配紫铜管路硬钎焊连接的末端封堵元件，严格遵循ASME B16.22标准的尺寸公差与承压要求设计，可直接与对应公称通径的紫铜管完成承插式焊接装配，无需额外配置螺纹转接件，能最大程度降低管路连接点的泄漏风险。从实际工程应用的反馈来看，这类铜帽常被用在冷库制冷机组的冷媒管路末端、住宅家装给水铜管的试压封堵段、工厂压缩空气分支管路的预留接口处，相比螺纹式封堵结构，承插钎焊的连接方式在长期振动、温度交变的工况下密封可靠性更优，不会出现螺纹松动、密封垫老化失效的问题，

　　尤其适配冷媒这类渗透性极强的输送介质。设计这类铜帽时，首先要匹配对应通径铜管的外径公差，承插口的内径尺寸需控制在合理的过盈配合区间，既保证装配时铜管能顺利插入承口深度的三分之二以上，预留出足够的焊料填充缝隙，又要避免间隙过大导致焊料流淌无法形成均匀的密封焊环。铜帽的本体采用TP2紫铜材质冷镦成型，端盖部分的壁厚要满足对应压力等级的强度要求，经过承压核算，常规工况下1.6MPa的工作压力范围内，端盖厚度无需额外加强即可满足爆破压力的安全系数要求，承口部分的加长段设计，一方面是为了增加焊接接触面积提升连接强度，另一方面也能在焊接时减少热量向端盖中心的传导，避免端盖受热变形影响平面度。从安装边界来看，

　　不同公称通径的铜帽整体长度随通径增大呈线性递增，以常用的DN15规格为例，铜帽整体长度不超过20mm，最大外圆直径与对应铜管的接头外径一致，安装时不需要额外预留过大的操作空间，管路排布时相邻接口的中心距只要满足焊接操作的最小间隙即可，不会出现相邻部件干涉的问题。焊接作业时，承插口的缝隙需提前清理氧化层，涂抹对应牌号的铜基钎焊助焊剂，采用氧乙炔火焰均匀加热承口部位，待温度达到钎料熔点后送入焊料，让焊料依靠毛细作用填满整个承插缝隙，冷却后即可形成牢固且密封的连接结构。这类铜帽的内端面设计为平面结构，与铜管插入后的端面之间预留有1-2mm的缓冲间隙，避免铜管插入到位后顶到端盖导致装配不到位，同时这个间隙也能储存少量多余焊料，

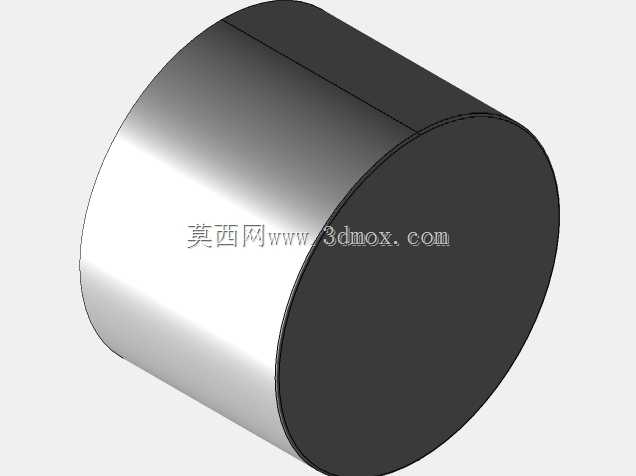

　　防止焊料渗入管路内部造成介质污染。在制冷系统应用场景中，铜帽的内壁清洁度有严格要求，成型后会经过除油、钝化处理，避免残留的油污、杂质与冷媒发生反应，影响制冷系统的节流元件正常工作。针对不同的应用场景，铜帽的壁厚也有对应的规格区分，高压工况下使用的铜帽会适当增加承口与端盖的壁厚，提升抗压力波动的能力，而常规给排水场景下使用的铜帽则采用标准壁厚即可满足使用要求。从建模逻辑来看，这类标准件的三维建模需要严格遵循ASME B16.22中规定的承口深度、内径公差、端盖厚度等尺寸参数，建模时先绘制端盖的旋转截面轮廓，通过旋转命令生成基础实体，再对承口的内孔、外圆倒角进行细化处理，外端的倒角是为了避免安装时划伤操作人员，承口内端的倒角则是为了引导铜管顺利插入，同时方便焊料流入缝隙。完成基础建模后，还需要对焊接部位的边缘做微小的圆角处理，还原冷镦成型工艺的真实圆角特征，避免模型出现尖锐的工艺棱角，与实际加工零件的外观特征保持一致。这类标准接头配件虽然结构简单，但在管路系统中起到的作用至关重要，一旦出现密封失效，轻则造成介质泄漏影响系统正常运行，重则引发压力骤降导致设备故障，因此从设计尺寸到加工精度，再到安装作业的规范，每一个环节都需要严格遵循对应标准的要求，才能保证长期使用的可靠性。
