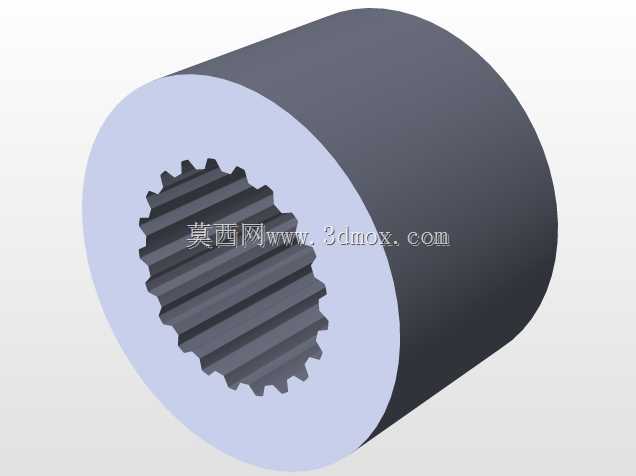

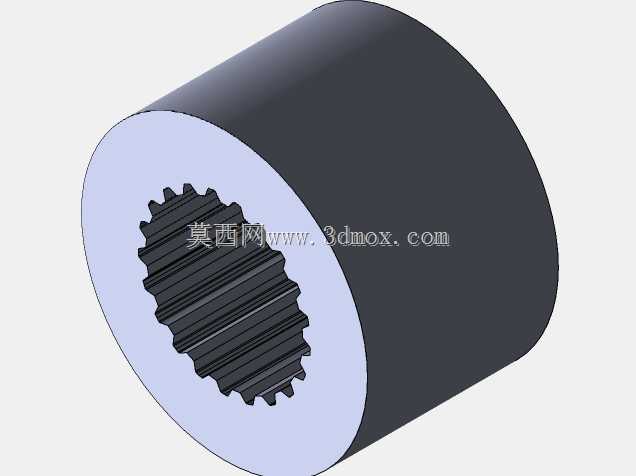

DIN5480标准M2规格21齿花键连接轴结构

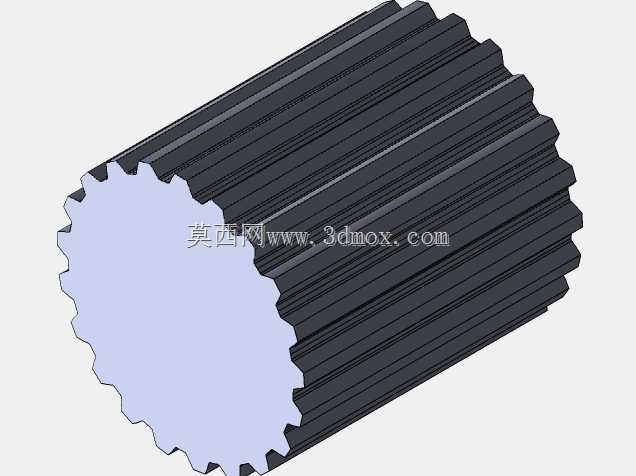

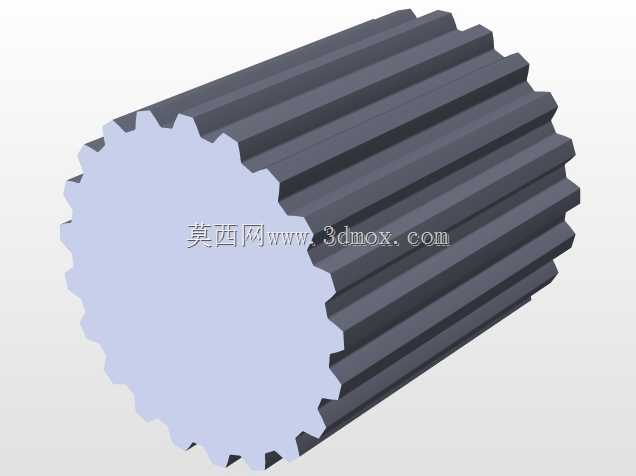

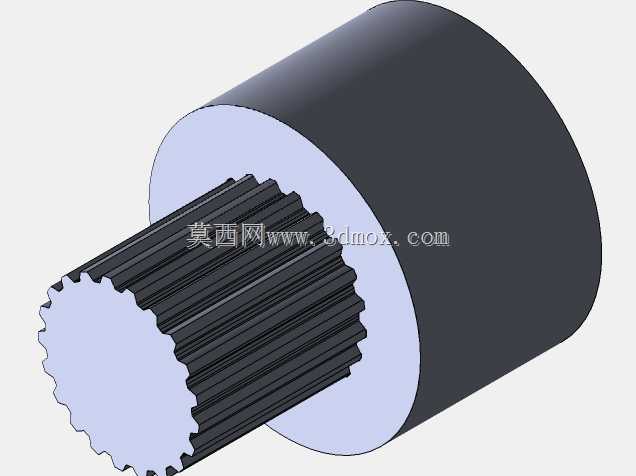

　　在重载传动系统的扭矩传递环节，花键连接结构始终是兼顾同轴度与承载能力的核心选择，这款遵循DIN5480标准设计的21齿渐开线花键轴，主要面向需要高精度周向定位、大扭矩传递的动力连接场景，常见于工业减速器输出端、伺服电机传动接驳、工程机械行走机构的动力接驳位置，相比普通平键连接，这类花键结构的齿面接触面积更大，在交变载荷工况下的应力集中系数更低，能有效避免长期运行后的键槽剪切失效问题。从结构设计逻辑来看，该零件分为花键啮合段与圆柱安装段两个核心功能区，花键段采用模数2、21齿的渐开线齿形，齿向公差严格遵循DIN5480标准的配合要求，齿侧预留了合理的啮合间隙，既保证装配时的顺利导入，又能在满载传动时避免齿面出现偏载磨损；

　　圆柱段作为安装定位基准，外圆尺寸与配合轴承内圈、安装座孔的公差带形成基孔制过渡配合，端面与轴线的垂直度公差控制在0.02mm以内，保证装配后整个轴系的回转精度不会出现超差。在实际设备运行过程中，该零件承担的核心作用是将输入端的旋转扭矩均匀传递到下游执行机构，多齿同时啮合的特性让它能承受比同直径平键轴高30%以上的瞬时冲击载荷，尤其适合频繁正反转的传动工况，比如自动化生产线的分度转台驱动、物流输送线的动力辊筒接驳，这类工况下普通单键连接很容易出现键侧压溃、轴头扭转变形的问题，而渐开线花键的齿根强度更高，齿面受力方向更贴合扭矩传递的切向方向，能大幅降低长期运行的疲劳失效概率。设计过程中，花键的齿顶高、齿根圆角都做了优化处理，

　　齿根位置采用R0.3的圆角过渡，避免热处理后出现应力集中裂纹，齿面的粗糙度要求控制在Ra1.6以内，减少啮合过程中的摩擦损耗，降低运行时的温升与噪音；圆柱安装段的表面粗糙度为Ra0.8，与轴承配合的轴肩位置设计了退刀槽，槽宽与槽深符合标准刀具的加工尺寸，不需要定制特殊刀具就能完成车削加工，降低生产制造的工艺成本。从安装边界来看，花键段的有效啮合长度根据常规配套花键套的尺寸做了匹配设计，装配时花键导入端做了15度的倒角，方便现场装配时的快速对中，不需要额外的导向工装就能完成花键副的啮合；圆柱段的轴肩高度严格按照轴承安装的标准要求设计，既能给轴承内圈提供足够的轴向定位支撑，又不会因为轴肩过高影响轴承的拆卸维护，轴端预留了标准的螺纹孔位，

　　可以安装轴端挡圈对轴承进行轴向锁紧，防止设备运行过程中轴承出现轴向窜动。在选型适配时，需要注意该花键的齿形定心方式为齿侧定心，相比大径定心的矩形花键，它的定心精度会随着啮合磨损自动补偿，长期运行后不会出现回转间隙过大的问题，适合对传动精度保持性有要求的场合，比如精密机床的进给传动链、包装设备的凸轮驱动机构，这类场景需要长期保持稳定的传动相位精度，花键侧隙的自动补偿特性可以大幅延长设备的维护周期，减少停机调整的时间成本。整个零件的结构没有多余的冗余设计，所有尺寸都围绕传动功能与装配工艺做了平衡，既满足强度计算的安全系数要求，又控制了零件的整体重量，花键段与圆柱段的同轴度公差设置在0.015mm以内，保证装配后整个轴系的动平衡性能，在高转速运行场景下不会出现额外的振动载荷，适配最高3000rpm的连续运行工况。
