DIN5480标准内花键传动连接构件

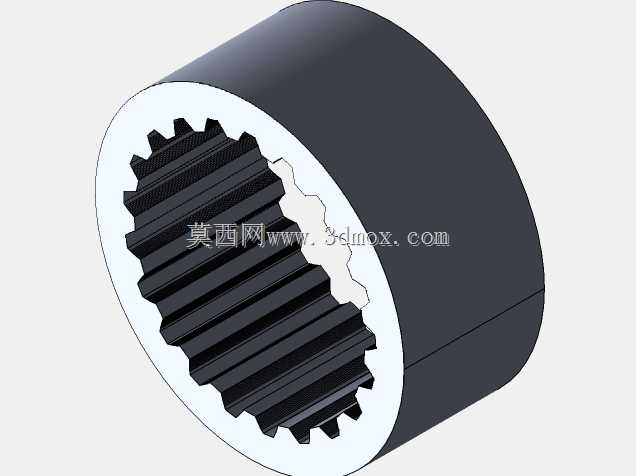

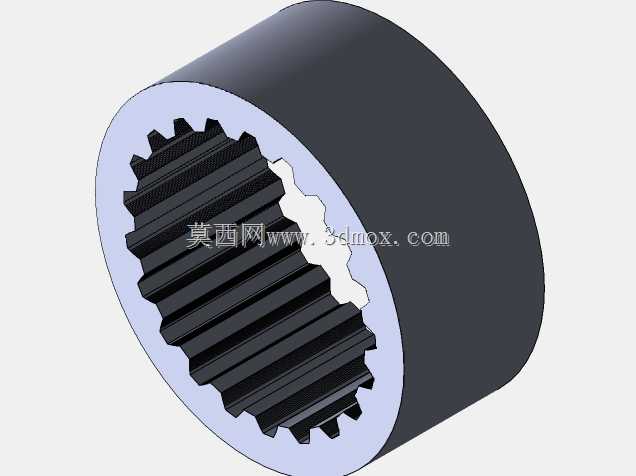

　　在重载传动的轴毂连接场景里，渐开线内花键是应用极广的核心传力构件，这类构件常见于工程机械的行走驱动、机床主轴传动、重型减速机的输入输出端、农业装备的动力传递单元，相比普通平键连接，它能在同等轴径下传递更大扭矩，同时具备更好的对中性，适配高速、变载荷、频繁正反转的复杂工况。这款内花键遵循DIN5480标准设计，齿形采用渐开线锯齿形结构，齿向沿轴向保持平行，内齿均匀分布在筒状基体的内壁，基体为等外径圆柱结构，外圆无额外台阶或异形结构，方便直接压装到轮毂、带轮、齿轮的内孔中完成装配。从设计逻辑上看，这类花键的齿形参数经过标准化校验，齿根过渡圆弧做了优化处理，避免应力集中导致的齿根断裂问题，齿侧间隙控制在合理区间，既保证装配时的顺畅推入，

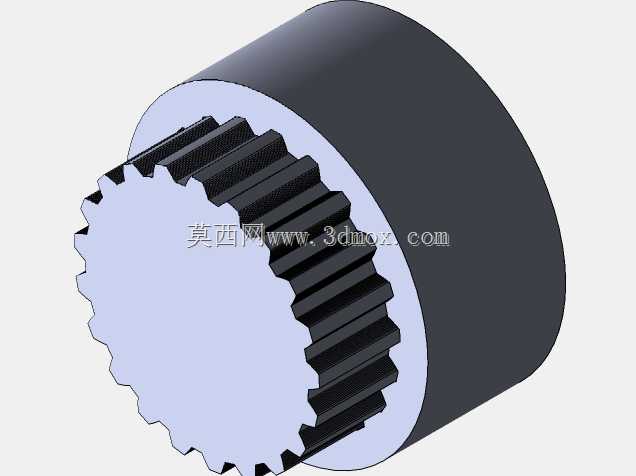

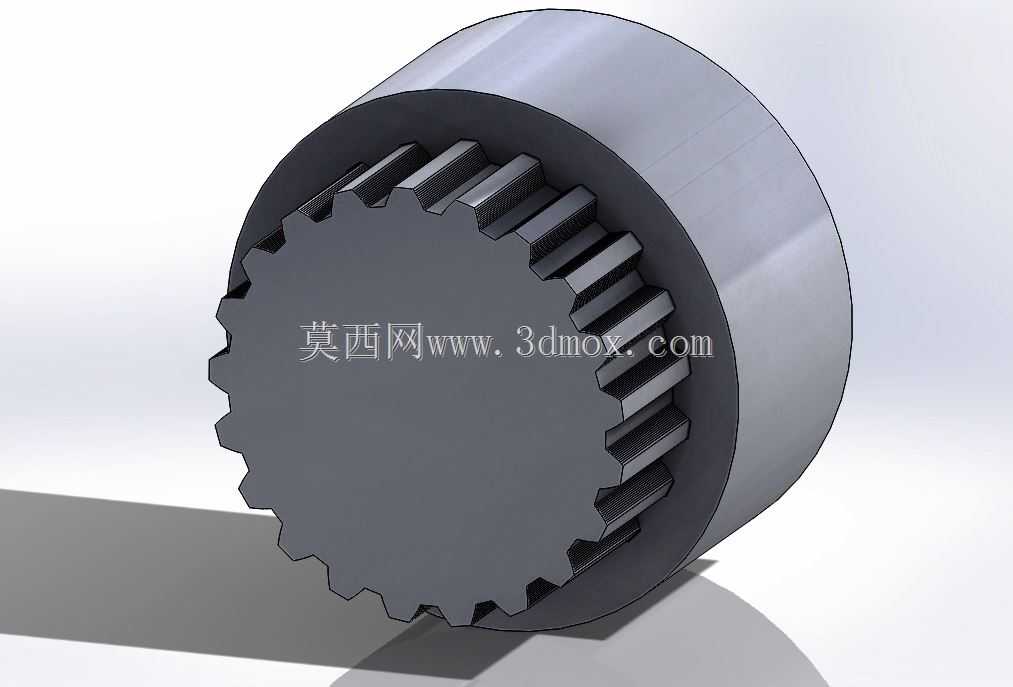

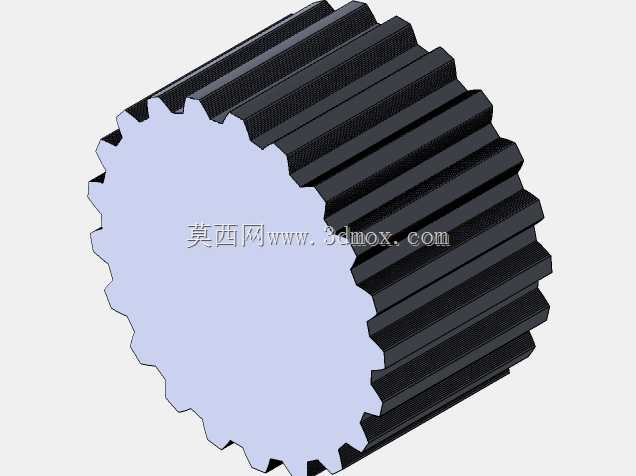

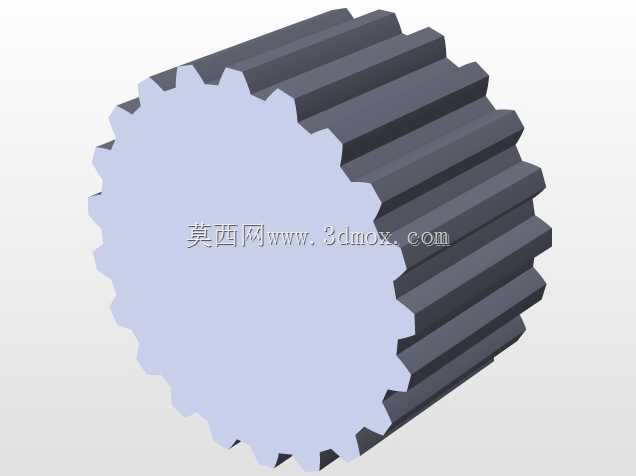

　　又能在传递扭矩时让各齿均匀受力，不会出现单齿过载崩损的情况。实际应用中，这类内花键通常和对应规格的外花键轴配合使用，装配完成后可以同时传递扭矩、承受一定的轴向窜动，部分带轴向定位要求的场景，还可以在筒状基体的端面加工定位销孔或者卡簧槽，完成轴向位置的固定。在安装边界上，该构件的外圆柱面直径为统一尺寸，安装时需要匹配的轮毂内孔公差带按照过渡配合选取，压装时要保证花键齿面和外圆的同轴度，避免装配后出现齿面偏载、传动卡滞的问题。齿形加工通常采用拉削工艺完成，量产时精度稳定，齿面粗糙度可以满足长期传动的耐磨要求，对于需要做表面强化的应用场景，还可以在齿面做渗碳淬火处理，提升齿面硬度，延长重载工况下的使用寿命。在设备选型匹配时，

　　需要核对花键的模数、齿数、压力角、变位系数等核心参数，和配合外花键完全一致才能正常装配，同时要核算传递的额定扭矩，确保花键的齿面接触强度、齿根弯曲强度满足工况载荷要求，避免出现传动失效。这类内花键构件没有多余的外置结构，整体结构紧凑，在有限的安装空间里就能实现大扭矩的动力传递，相比其他连接方式，它的拆装也更方便，设备维护时不需要额外破坏相邻部件，就能完成花键副的更换检修。在三维建模过程中，这类花键的齿形生成需要严格遵循标准齿廓方程，先绘制单齿的渐开线齿形，再通过圆周阵列完成全部内齿的构建，建模时要注意齿根圆角的还原，不能简化成直角结构，否则后续做有限元强度分析时会出现应力计算失真的问题，影响后续的结构校验结果。实际生产中，

　　这类花键的检测通常采用专用花键塞规完成综合校验，保证齿形累积误差、齿向误差都在标准允许的公差范围内，避免装配时出现干涉或者传动间隙过大的问题。在不同的应用场景里，这类内花键的基体长度可以根据实际安装需求调整，但是齿形部分的有效啮合长度必须满足扭矩传递的要求，通常有效啮合长度不小于1.2倍的花键大径，才能保证各齿的受力均匀，避免局部齿面压溃。对于有密封要求的传动场景，还可以在筒状基体的外圆加工密封槽，安装O型圈或者油封，防止传动腔体内的润滑油泄漏，同时阻挡外部粉尘、杂质进入花键啮合面，加剧齿面磨损。
