DIN5480标准模数8渐开线32齿花键轴

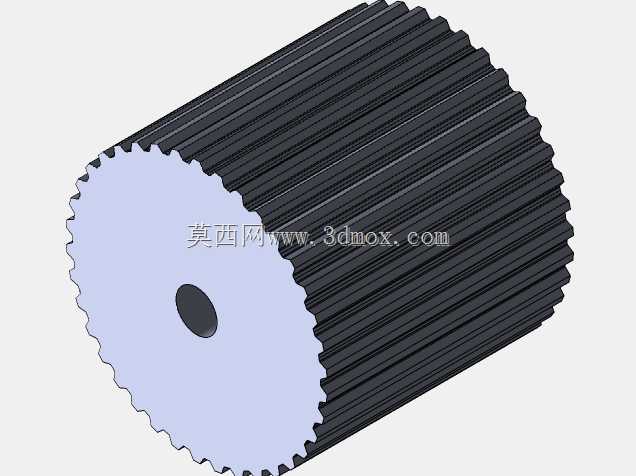

　　在重载传动的工况场景里，花键连接的可靠性直接决定整套传动链路的运行寿命，这款符合DIN5480标准的渐开线锯齿花键结构，是针对大扭矩同轴传动需求设计的核心连接件。日常在重型机床主轴进给机构、工程机械行走驱动单元、大型减速机输入输出端这类需要同时传递大扭矩、保证同轴定心精度的装配位置，这类花键结构的应用占比极高，相比平键连接，它的齿面接触应力分布更均匀，多齿同时啮合的特性让它能承受数倍于单键连接的冲击载荷，同时定心精度不会因为长期交变载荷出现明显偏移。从结构设计逻辑来看，这款花键采用渐开线齿形，齿根处采用圆角过渡设计，从根源上降低了齿根应力集中的风险，避免长期重载下出现齿根断裂的失效问题。轴体部分采用等直径圆柱结构，

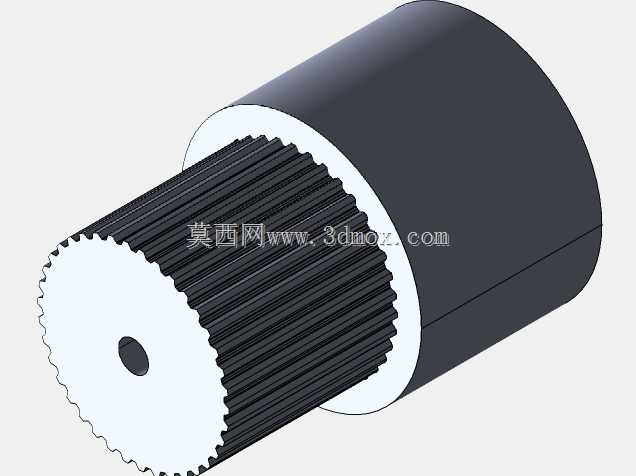

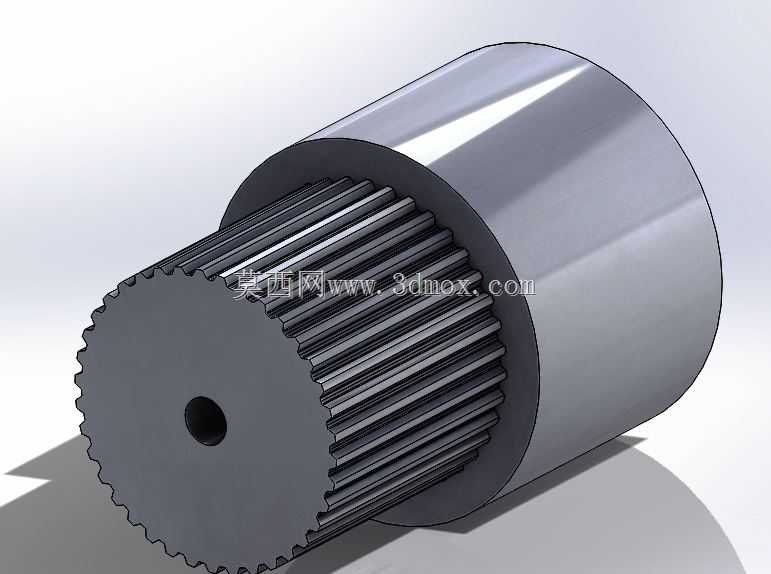

　　一端为带中心通孔的花键啮合段，另一端为光滑圆柱安装段，中心通孔的设计既可以减轻零件整体自重，也能满足穿装拉杆、输送润滑介质的实际装配需求，光滑圆柱段的外径与花键大径保持合理的尺寸差，方便装配时穿过轴承内圈、密封件等配套零件，不会出现干涉卡滞的问题。设计过程中齿形参数严格遵循DIN5480标准的模数、压力角规范，32齿的齿数选择让齿距处于合理区间，既不会因为齿数过多导致齿厚不足降低抗剪切强度，也不会因为齿数过少造成传动过程中啮合冲击过大、运行平稳性下降的问题。实际装配时，花键段与配套内花键套采用间隙配合，齿面预留合理的润滑脂存储间隙，长期运行时润滑介质可以附着在齿面形成稳定油膜，降低齿面磨损速率。安装边界上，

　　光滑圆柱段的长度根据常规轴承装配宽度设计，轴肩位置的过渡圆角与配套零件的倒角尺寸匹配，装配时可以实现轴向精准定位，不需要额外增加调整垫片来补偿轴向尺寸误差。这类花键轴在实际使用中，通常会在花键段末端加装防尘密封结构，避免外界粉尘、铁屑进入啮合齿面造成磨粒磨损，光滑圆柱段与轴承配合的位置会严格控制圆柱度公差，保证轴承运转时不会出现偏心振动。在传动系统的布局里，这类花键轴往往布置在动力输入端与执行端的衔接位置，电机或者液压马达输出的扭矩通过花键啮合传递到下游传动件，整个过程中同轴度的保持能力直接影响整套设备的运行噪音、振动幅度以及易损件的更换周期。设计建模时，齿形的渐开线轮廓通过参数化生成，保证每个齿的齿形误差控制在标准允许范围内，

　　齿向公差根据实际传动的载荷特性调整，让齿面载荷分布更均匀，避免出现偏载导致的局部齿面过早点蚀。轴端的中心孔是加工过程中的工艺基准，外圆磨削、齿形加工时都以中心孔作为定位基准，保证各段轴的同轴度、齿圈径向跳动公差满足设计要求，实际加工完成后，齿面通常会进行高频淬火处理，提升齿面硬度，增强抗磨损、抗点蚀的能力，芯部保持较好的韧性，能够承受瞬时冲击载荷不会出现脆断。
