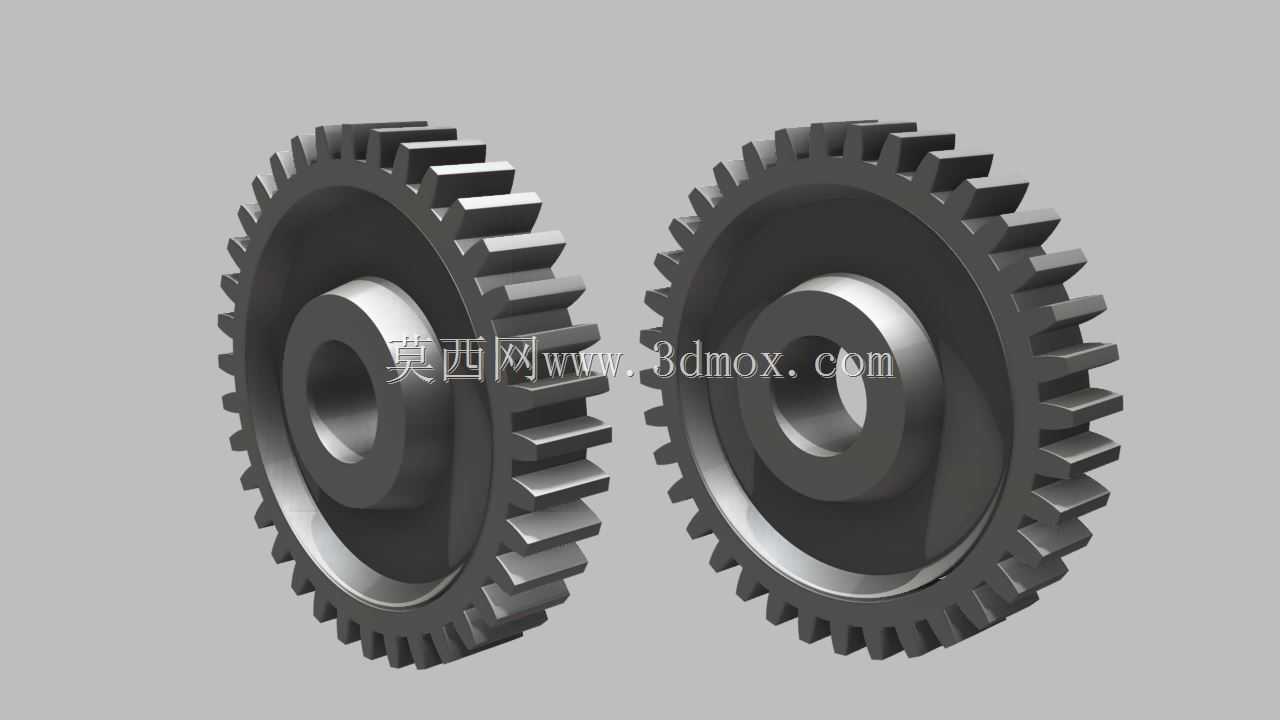

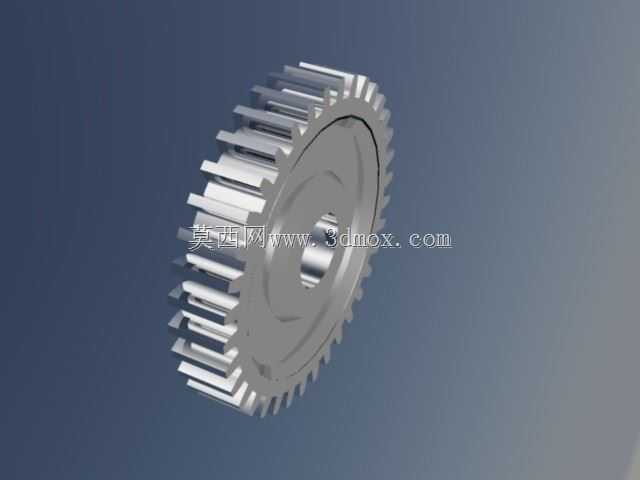

变速器排挡用直齿圆柱啮合齿轮结构

项目分类:齿轮 发布时间:2021-12-04 ID:438702
  • 变速器排挡用直齿圆柱啮合齿轮结构
  • 变速器排挡用直齿圆柱啮合齿轮结构
  • 变速器排挡用直齿圆柱啮合齿轮结构

  在手动变速器的排挡传动链路中,这类成对啮合的直齿圆柱齿轮是核心动力传递构件,主要承担不同挡位下的转速匹配与扭矩传递功能,常见于商用车手动变速箱、小型工程机械变速机构以及部分农用机械的换挡单元中。不同于斜齿轮的渐进式啮合特性,直齿圆柱齿轮的齿向与齿轮轴线完全平行,啮合过程中轮齿沿全齿宽同时进入与退出啮合,加工难度更低,装配时无需额外调整轴向啮合间隙,在换挡频繁、需要快速齿套结合的排挡机构中,直齿结构能让换挡动作更干脆,避免斜齿轮啮合时产生的轴向力对拨叉造成额外负载。

  从设计思路来看,这类排挡用齿轮的参数匹配需要结合对应挡位的传动比要求确定齿数,两个配对齿轮的模数、压力角必须完全一致才能保证正确啮合,齿顶高系数、顶隙系数遵循标准直齿轮规范,避免啮合过程中出现齿顶干涉或者根切问题。轮毂部分的内孔尺寸需要和对应安装轴的轴径做公差配合,通常选用过渡配合保证传动过程中齿轮与轴无相对滑动,键槽的位置与尺寸根据传递扭矩的大小计算确定,确保在最大扭矩输入下键连接不会发生剪切失效。轮缘部分的厚度需要满足齿根弯曲强度要求,腹板上的减重结构在保证整体刚度的前提下降低齿轮自身转动惯量,减少换挡过程中同步器的负载,提升换挡响应速度。

  实际应用场景中,这类齿轮安装在变速器的换挡轴上,通过拨叉推动同步器齿套与不同齿数的齿轮结合,实现不同传动比的切换,满足车辆或设备在不同工况下的行驶与作业需求。比如低速挡对应的齿轮齿数差更大,能输出更大的扭矩满足起步、爬坡的负载需求,高速挡对应的齿轮齿数差更小,能实现更高的输出转速满足匀速行驶需求。安装过程中需要保证两个配对齿轮的轴线平行度误差在允许范围内,否则会出现轮齿偏载,导致局部齿面磨损加剧,严重时甚至会出现断齿故障。齿面的粗糙度需要控制在合理范围,降低啮合过程中的摩擦损耗,同时根据应用场景的负载特性选择合适的热处理工艺,保证齿面有足够的硬度抵抗接触疲劳磨损,齿芯有足够的韧性承受冲击载荷,避免换挡瞬间的冲击造成轮齿断裂。

  从安装边界来看,齿轮的外径尺寸需要和变速器壳体的内部预留空间匹配,避免齿轮转动时与壳体或者周边其他挡位的齿轮发生运动干涉,轮毂的轴向长度需要和轴上的安装空间匹配,保证齿轮装配后轴向定位可靠,不会在传动过程中发生轴向窜动影响啮合精度。轮齿的倒角设计不仅能方便装配时的对中,还能在换挡结合时让齿套更顺畅地滑入啮合位置,减少打齿现象的发生。这类齿轮的润滑通常采用变速器油飞溅润滑,设计时会在腹板或者轮毂位置预留过油通道,保证啮合齿面能得到充分润滑,降低工作过程中的温升与磨损。在日常维护中,需要定期检查齿轮的齿面磨损情况、啮合间隙以及轴向定位状态,当齿面磨损量超过允许值或者出现点蚀、断齿等损伤时,需要成对更换配对齿轮,避免新旧齿轮啮合不良造成传动异响与进一步的部件损坏。
