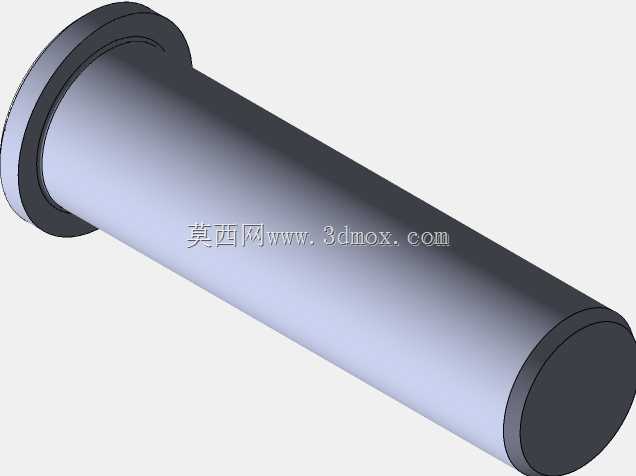

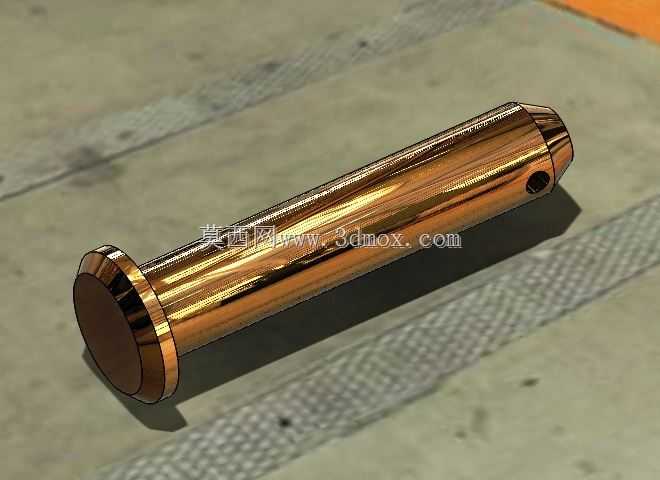

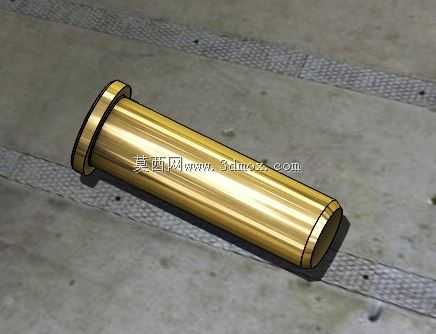

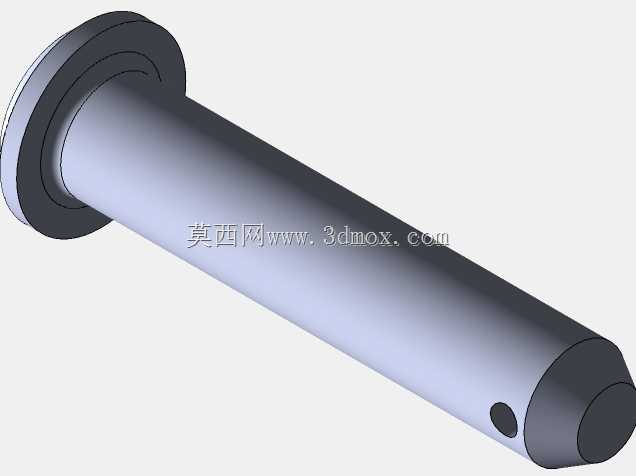

带头部U形夹销标准件三维结构

　　在各类工装夹具、铰接连接结构、传动连杆机构的设计场景中，带头部的U形夹销是实现部件铰接、限位、可拆卸连接的核心基础零件，这类零件的选型与安装直接影响整套机构的连接可靠性与拆装维护效率。不同于普通圆柱销的过盈配合安装逻辑，U形夹销采用间隙配合穿装的装配方式，头部自带的凸缘结构可在穿入销孔后实现轴向单侧限位，避免销体在设备运行振动过程中从连接孔位窜出脱落，无需额外在销体端部加工挡圈槽或者加装开口销即可完成基础限位，部分带销孔的规格还可在穿装后插入开口销实现双重防松，适配振动幅度更大、冲击载荷更强的工况场景。从实际应用场景来看，这类夹销广泛覆盖工程机械的连杆铰接点、农用设备的操纵机构连接、工装夹具的快速装夹结构、输送线的摆臂连接位等场景，

　　在需要频繁拆装维护的铰接部位，相比焊接固定、螺栓紧固的连接方式，夹销连接的拆装效率可提升60%以上，且不会对被连接件的孔位造成螺纹损伤，长期反复拆装也能保持稳定的连接精度。在设计这类夹销的三维结构时，首先需要匹配对应标准的尺寸公差要求，头部凸缘的直径需要大于被连接件的销孔直径1.5-3mm，保证限位面有足够的接触面积，避免受载后凸缘压溃被连接件的孔位端面；销体的外径公差需要控制在h8-h9区间，既保证穿装时的顺畅性，又不会因为间隙过大导致铰接部位出现径向窜动，影响机构的传动精度。销体的长度需要根据被连接部件的总厚度确定，穿装后销体端部露出被连接件端面的长度控制在2-5mm，带销孔的规格需要保证销孔位置完全露出被连接件外侧，

　　确保开口销可以顺利穿入锁止。安装边界方面，这类夹销的穿装方向需要顺着机构受力的剪切方向布置，保证销体承受的是纯剪切载荷，避免出现受弯工况；头部凸缘的贴合面需要与被连接件的端面完全贴合，不允许出现倾斜安装的情况，防止凸缘局部受载出现断裂。在无销孔的规格应用中，需要配合销孔内壁的顶丝结构实现轴向锁止，适合低振动、低冲击的轻载连接场景；带销孔的规格则通过开口销撑开后实现双向轴向限位，可承受中等强度的冲击与振动载荷，适配重载铰接部位的连接需求。从结构细节来看，销体的端部需要加工15-30度的导入倒角，方便现场装配时快速对准销孔，减少装配过程中对孔壁的刮擦损伤；头部与销体的过渡位置需要加工R0.5-R1的圆角，

　　避免应力集中导致交变载荷下过渡位置出现断裂，提升零件的疲劳寿命。不同工况下的夹销材质选择也有区分，普通室内工况可采用45号钢调质处理，表面做发黑防锈处理；户外潮湿或者有腐蚀介质的工况则需要采用304不锈钢材质，或者在碳钢表面做镀锌钝化处理，避免长期使用出现锈蚀导致拆装困难。在三维建模过程中，需要严格控制各段尺寸的形位公差，销体的圆柱度公差需要控制在0.02mm以内，头部端面与销体轴线的垂直度公差控制在0.03mm以内，保证安装后限位面均匀受力。这类标准件的三维模型可直接调用至各类设备的装配体中，无需重复建模，设计时可直接根据连接部位的载荷大小、总装厚度选择对应规格，快速完成铰接结构的设计，同时可在装配环境中直接模拟穿装路径，验证是否存在安装干涉，提前排查结构设计中的孔位错位、长度不匹配等问题，减少后续加工装配阶段的返工成本。
