DIN6335系列多规格十字手动旋钮设计

　　在各类工业设备、工装夹具、检测装置的手动调节工位上，这类十字形手动旋钮是出现频率极高的操作件，相比滚花旋钮、直纹把手，四叶对称的十字结构能给操作人员提供更充足的施力接触面，即便戴劳保手套操作也能稳定传递扭矩，不会出现打滑脱手的情况，在机床夹具锁紧、输送线侧挡调节、试验台装夹固定这类需要频繁手动松紧的场景里，这类旋钮的操作效率比普通沉头螺丝搭配扳手的方式高很多，不需要额外找配套工具，徒手就能完成锁紧与松开动作。

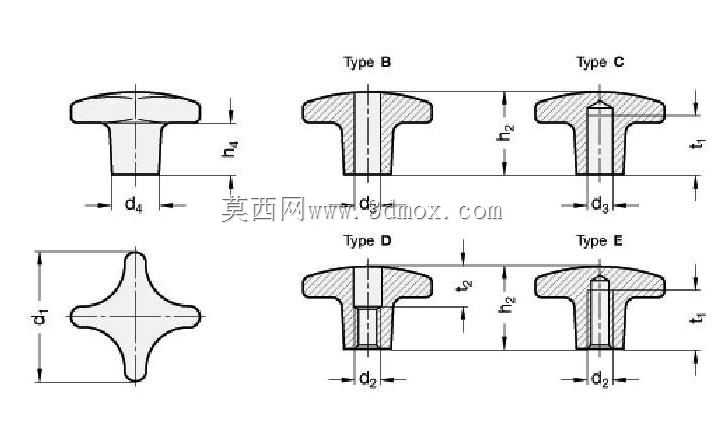

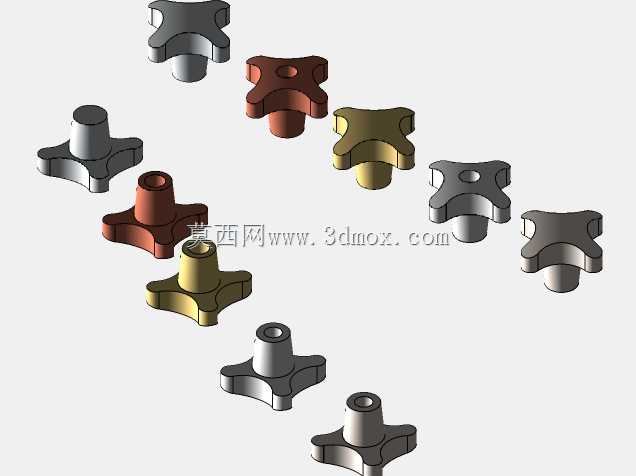

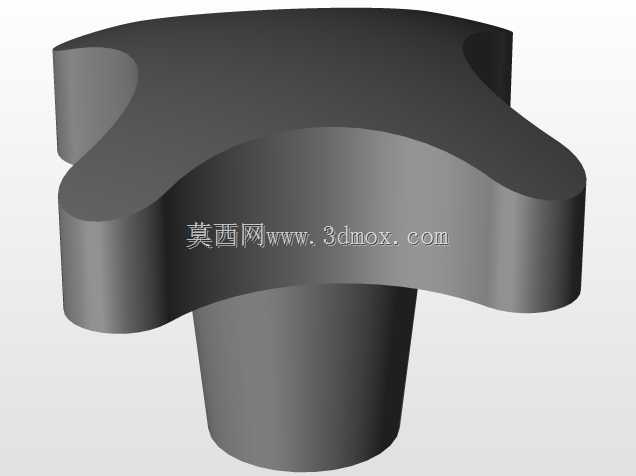

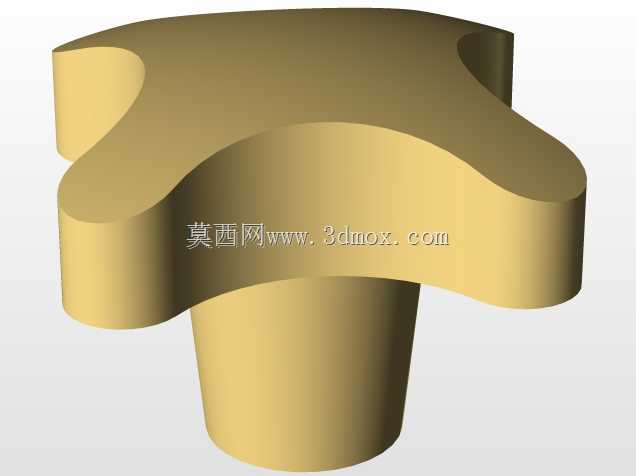

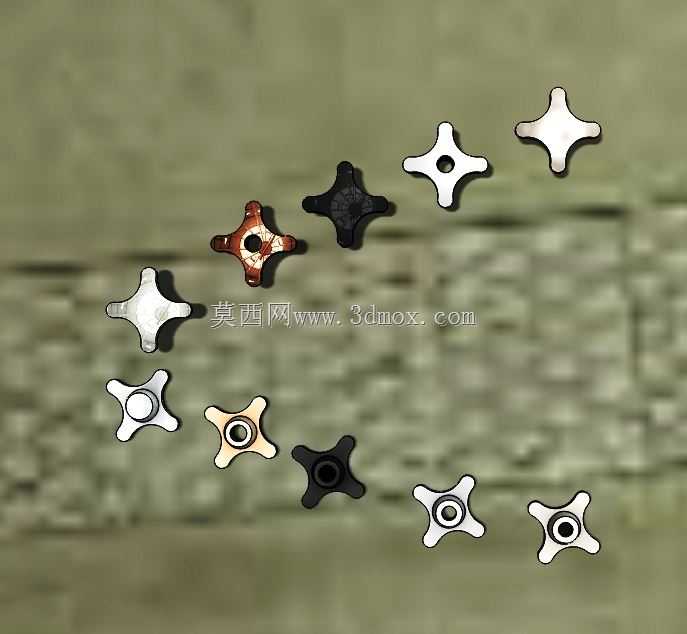

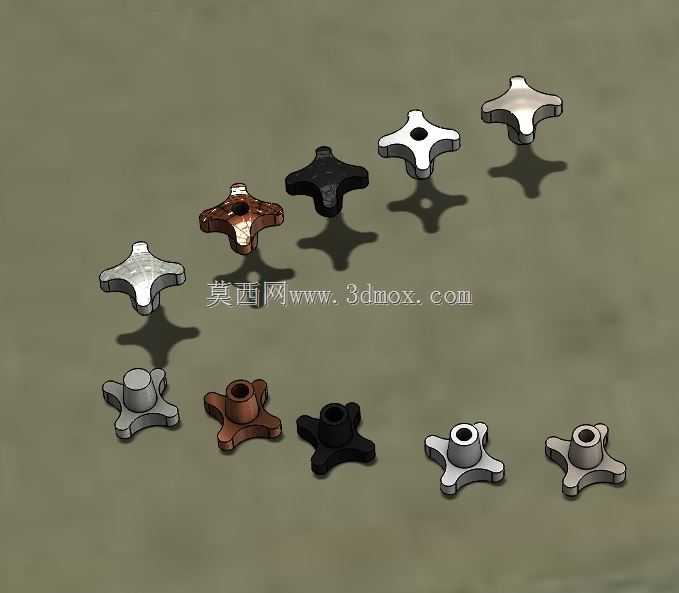

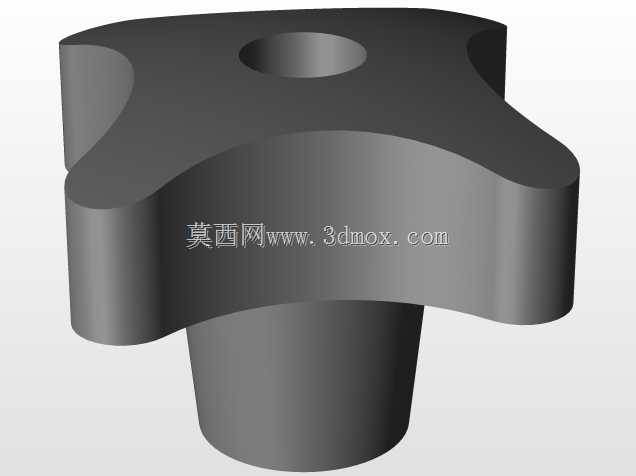

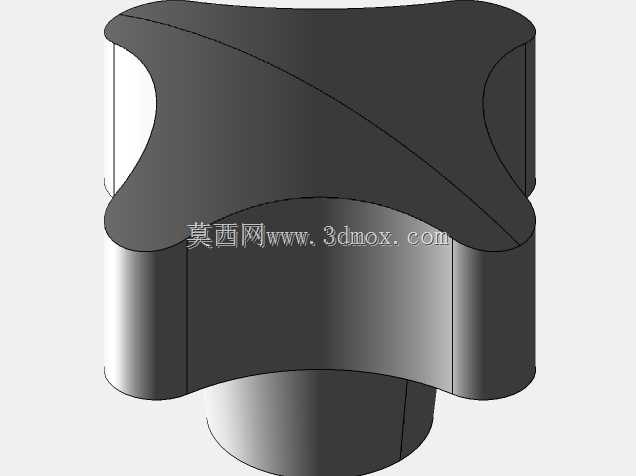

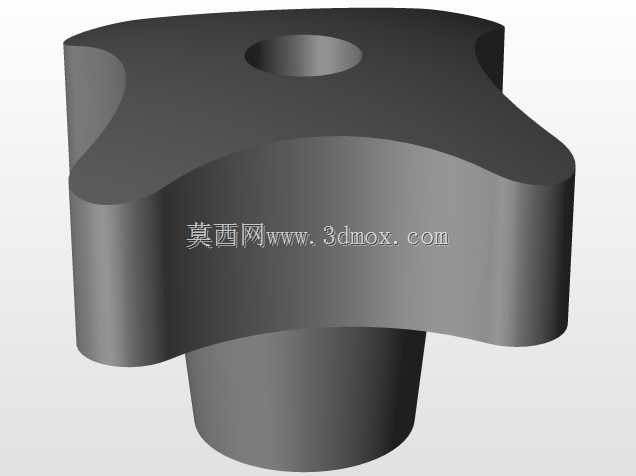

　　这次完成的DIN6335标准旋钮覆盖了20到100的尺寸段，设计时首先考虑的是不同安装场景的适配需求，把结构分成了五个类型，分别对应无孔、普通通孔H7、普通盲孔H7、带螺纹通孔、带螺纹盲孔的安装形式，无孔类型主要用于端面压合的工位，靠旋钮底部的平面直接抵紧被固定件，不需要额外穿装螺杆；H7精度的通孔与盲孔适配h6公差的光轴安装，能保证旋钮和操作杆的同轴度，不会出现转动时晃量过大的问题，适合需要带动阀杆、调节杆转动的场景；螺纹孔类型则可以直接拧在对应规格的螺杆上，不需要额外做轴孔配合，安装更便捷，适合薄板类构件的锁紧、设备外罩的快拆固定这类场景。

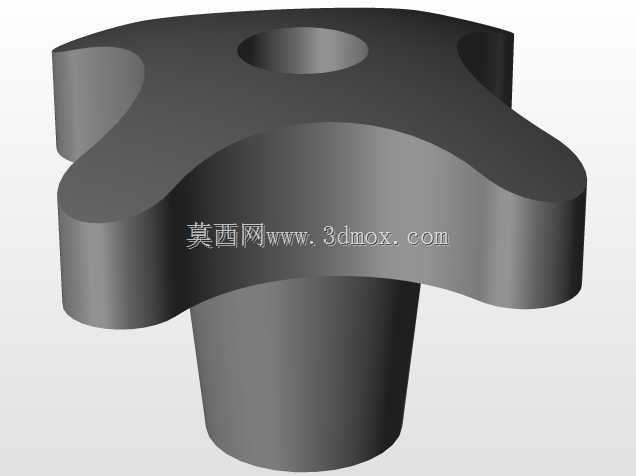

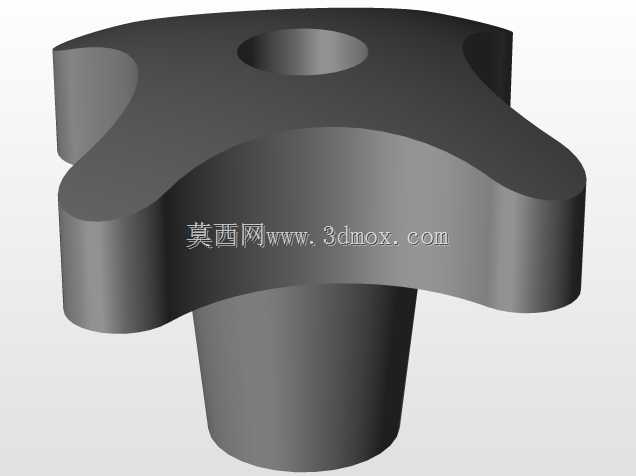

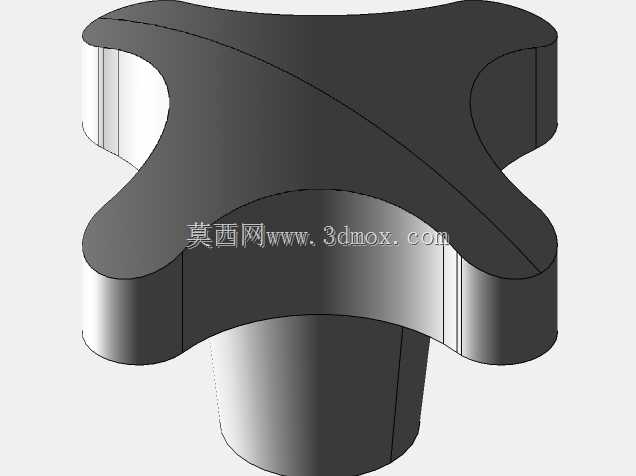

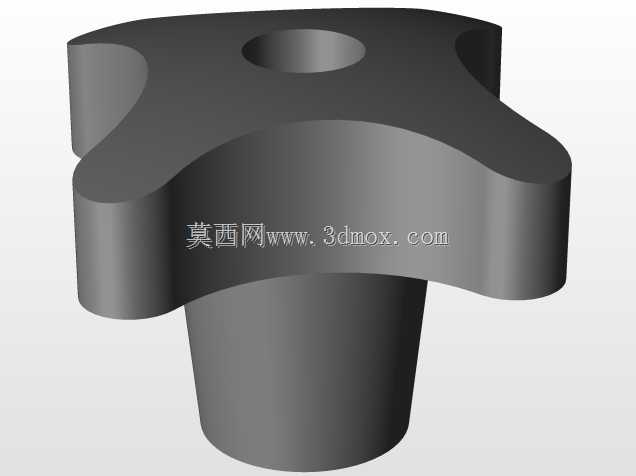

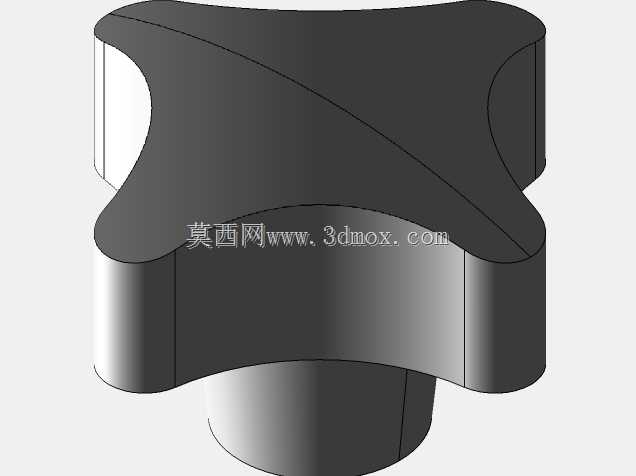

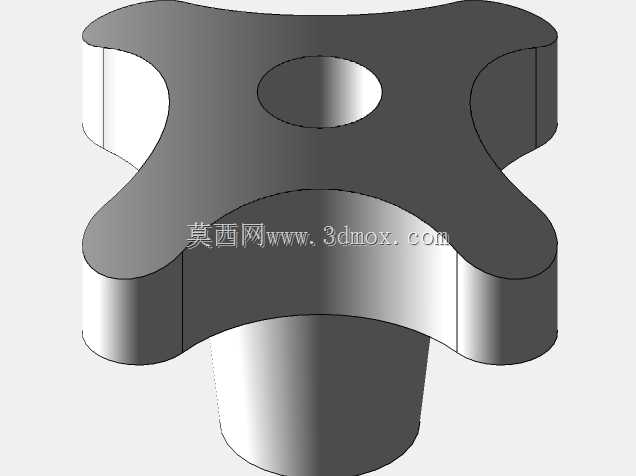

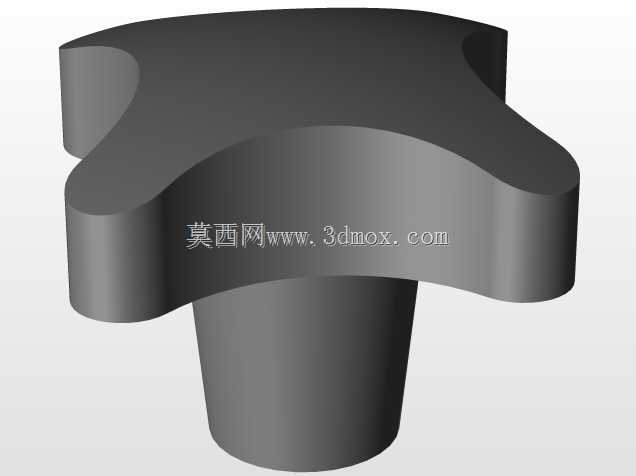

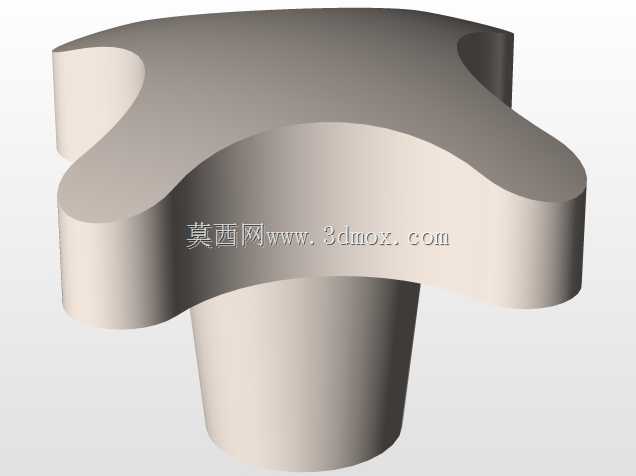

　　外形设计上采用四叶对称的星型结构，每个叶瓣的边缘都做了圆弧过渡，没有尖锐的棱角，避免操作人员快速转动旋钮时被划伤，叶瓣的厚度根据整体尺寸做等比例匹配，尺寸越小的旋钮叶瓣厚度越薄，适配小空间里的精细调节，尺寸越大的旋钮叶瓣厚度越厚，能承受更大的锁紧扭矩，不会因为施力过大出现叶瓣断裂的问题。旋钮的中心安装位做了沉台设计，不管是光孔还是螺纹孔，孔口都做了倒角处理，安装时能快速对准轴端或者螺杆，不会因为孔口的毛刺影响装配效率，带盲孔的型号在孔底预留了足够的容屑空间，避免长期使用过程中积尘、积屑导致旋钮无法装到位。

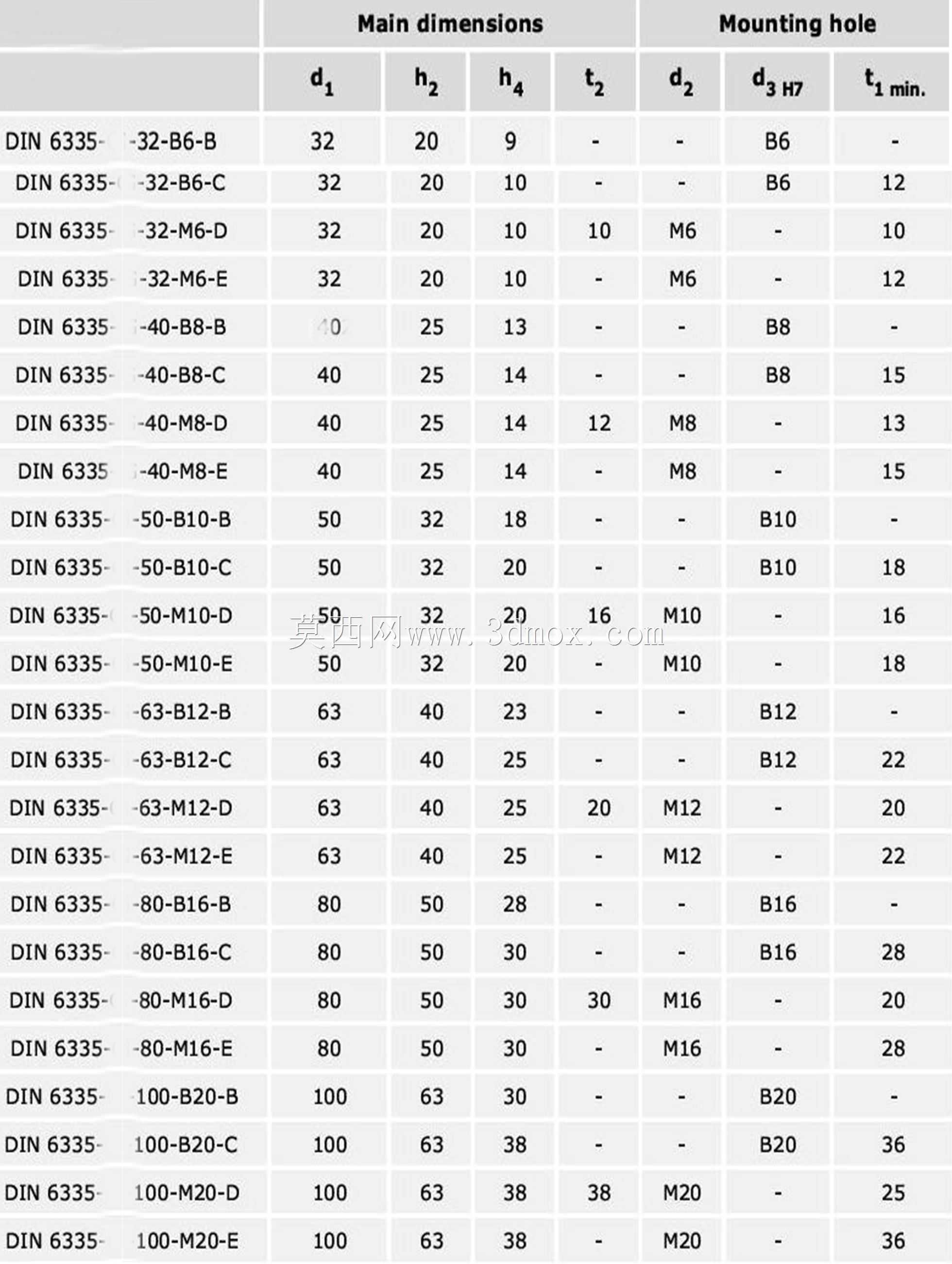

　　安装边界方面，不同尺寸的旋钮对应的安装空间要求有明确区分，20规格的旋钮最大外轮廓直径20mm，适合安装在操作空间狭小的精密设备面板上，比如小型检测仪器的调节工位，预留的操作半径只需要12mm就能完成转动操作；100规格的旋钮最大外轮廓直径100mm，能提供更大的锁紧力，适合大型工装夹具的锁紧工位，操作时单手握持就能施加足够的扭矩，不需要借助加力杆。所有规格的旋钮安装端面都做了平面度处理，和被固定件接触时不会出现偏斜，锁紧后受力均匀，不会因为接触面倾斜导致锁紧力不足、使用过程中松动的问题。

　　设计过程中还考虑了不同工况的使用需求，旋钮的外表面可以做不同的表面处理，发黑处理的型号适合车间里的普通工业设备，耐油污不易生锈；镀铬抛光的型号适合食品设备、医疗检测设备这类对清洁度要求高的场景，表面光滑不容易积垢，擦拭清洁方便；带塑料包覆层的型号则适合电气设备的操作工位，能起到绝缘防护的作用，避免操作人员接触金属部分引发触电风险。不同类型的旋钮在建模时都做了参数化关联，修改尺寸规格时只需要调整对应参数就能生成新的型号，不需要重复绘制草图，能大幅提高系列化产品的设计效率，也方便后续做工程图导出、BOM清单统计的时候快速匹配对应规格的参数。

　　在实际选型应用中，需要根据操作需要的扭矩大小选对应尺寸的旋钮，需要频繁调节、锁紧力要求不高的工位选小尺寸型号即可，需要大锁紧力、不经常调节的工位选大尺寸型号；根据安装端的结构选对应的孔型，光轴连接选H7精度的孔型，螺纹连接选对应螺距的螺纹孔型，还要注意安装后旋钮的外轮廓不能和周边的构件产生干涉，转动全程叶瓣都不能碰到相邻的零件，避免操作时卡滞。这类旋钮的结构虽然简单，但作为设备上的直接操作件，细节设计的合理性会直接影响操作人员的使用体验，对称的结构不管是左手还是右手操作都能顺畅施力，圆弧过渡的叶瓣长时间操作也不会硌手，比三瓣结构的旋钮受力点更均匀，转动时的手感更平顺。
