压力容器用垂直吊臂快开人孔盖结构

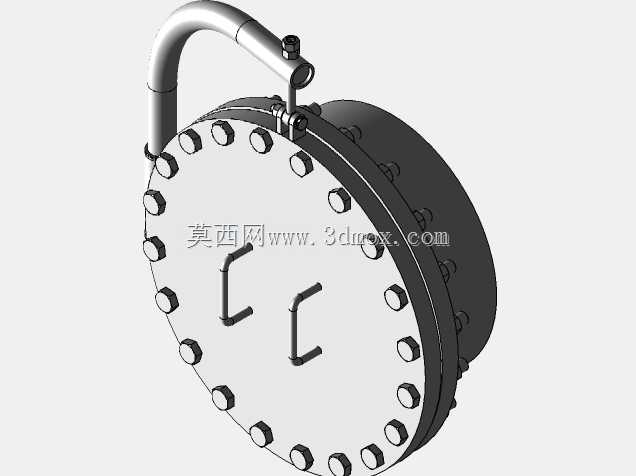

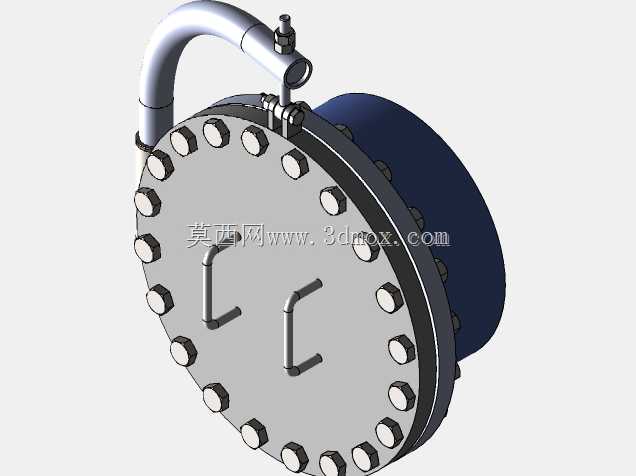

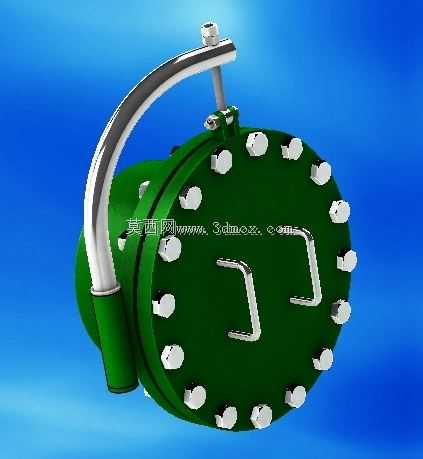

　　在石化、食品制药、常压储罐及中低压压力容器的运维与制造环节，人孔是设备内部检修、介质清理、部件更换的核心通行通道，这款垂直吊臂式人孔盖，正是针对频繁开启的作业场景优化设计的承压密封部件。不同于水平回转或侧翻式人孔结构，垂直吊柱的支撑形式完全规避了开启过程中盖体与设备外壁、周边管线的干涉问题，尤其适合安装空间局促、设备外壁布管密集的罐区作业场景，操作人员无需额外挪动周边管线即可完成全开操作，单人即可完成启闭作业，大幅降低日常运维的人力成本。

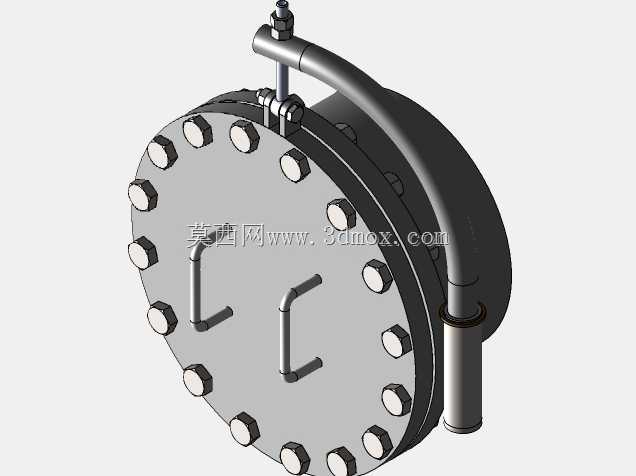

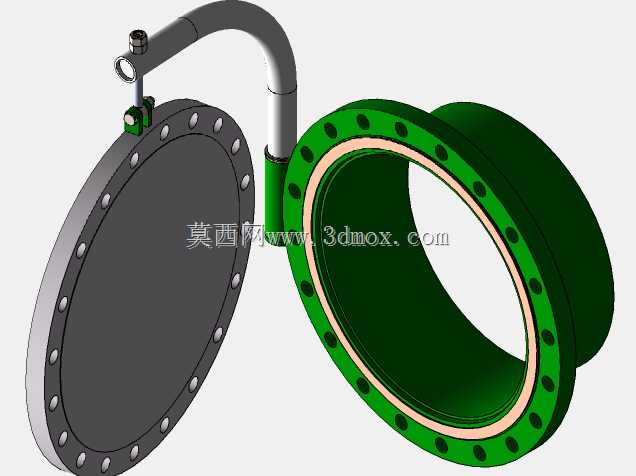

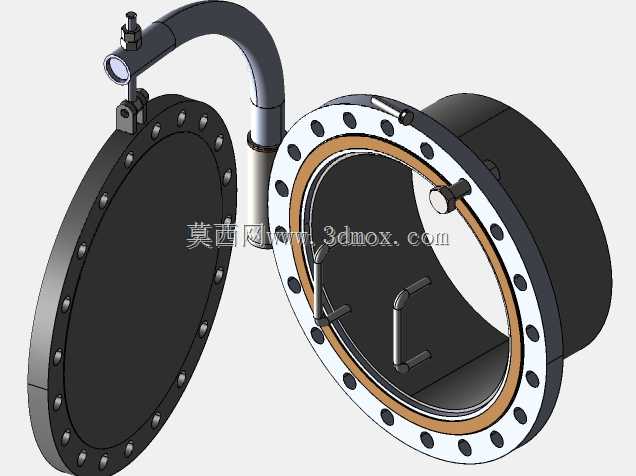

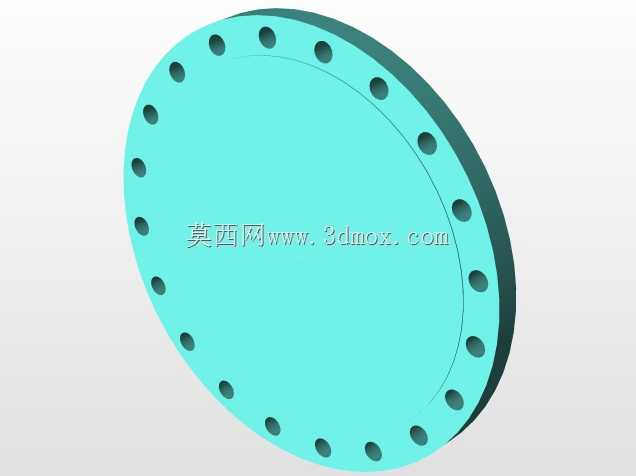

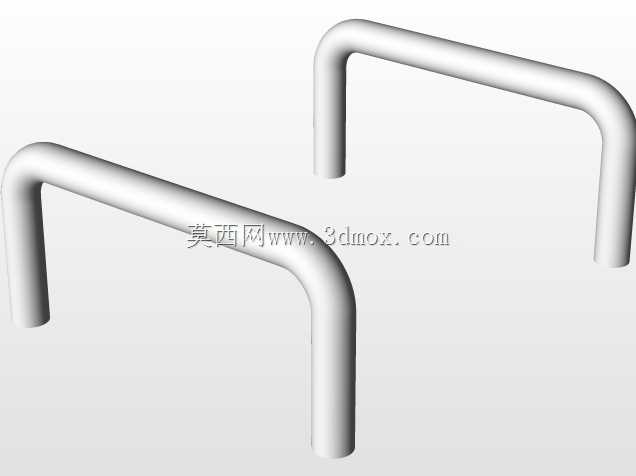

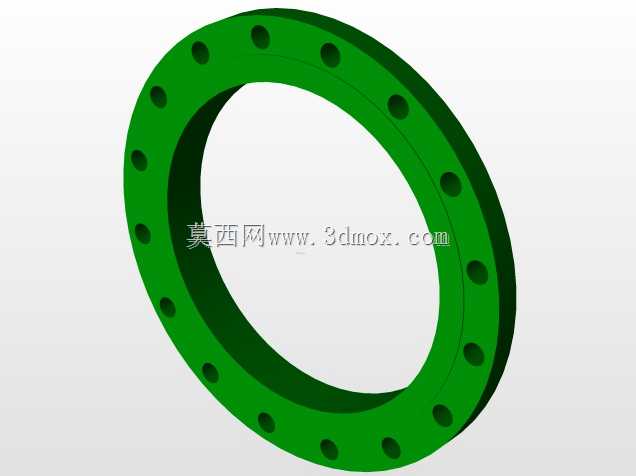

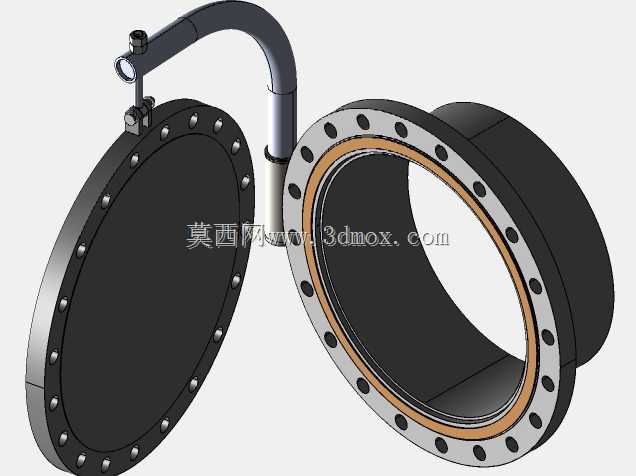

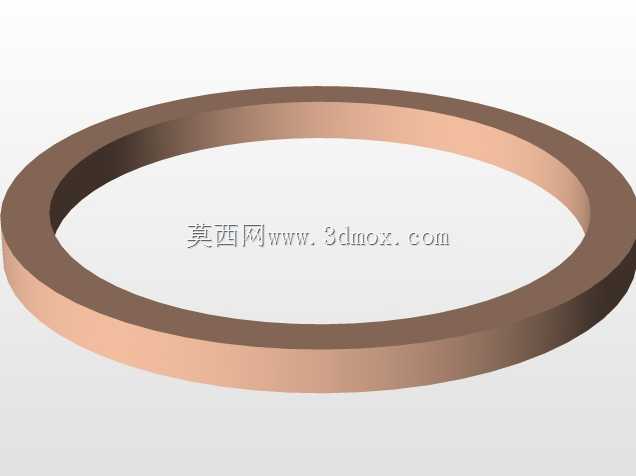

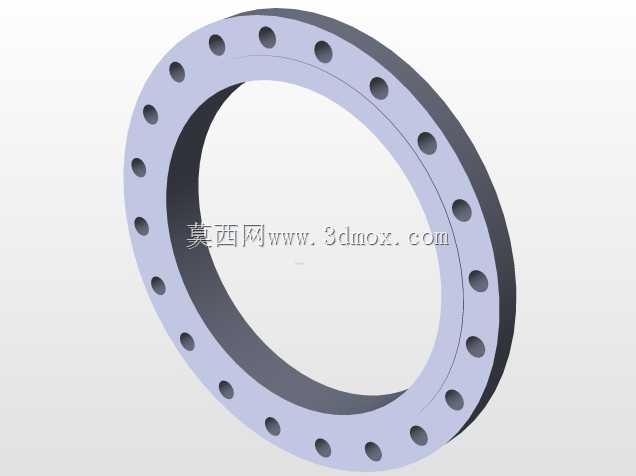

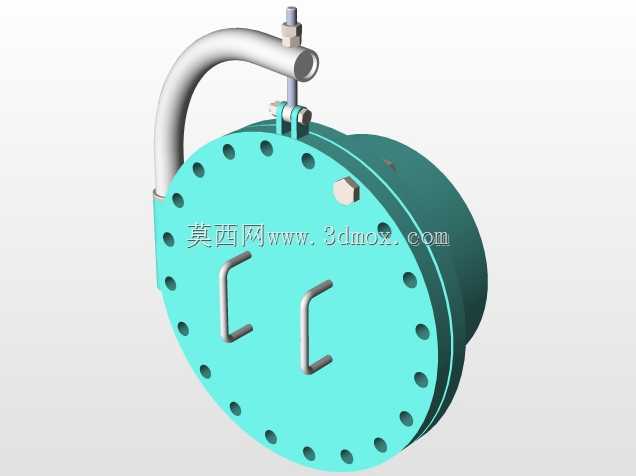

　　从结构功能来看，盖体与法兰密封面采用全周均布螺栓孔设计，可匹配对应压力等级的密封垫片实现静密封，适配常压到1.6MPa级别的储罐、反应釜类设备使用。吊柱与盖体的连接采用铰接式转轴结构，开启过程中盖体可沿吊柱的弧形轨迹平稳抬升，不会出现盖体偏摆、磕碰密封面的问题，有效保护密封面的平面度，延长垫片的更换周期。盖体内侧设置的两个对称把手，既可以在关闭时辅助对位，也能在开启后临时挂接防坠链，避免大风或外力碰撞导致盖体意外回落伤人，符合承压设备检修的安全规范要求。

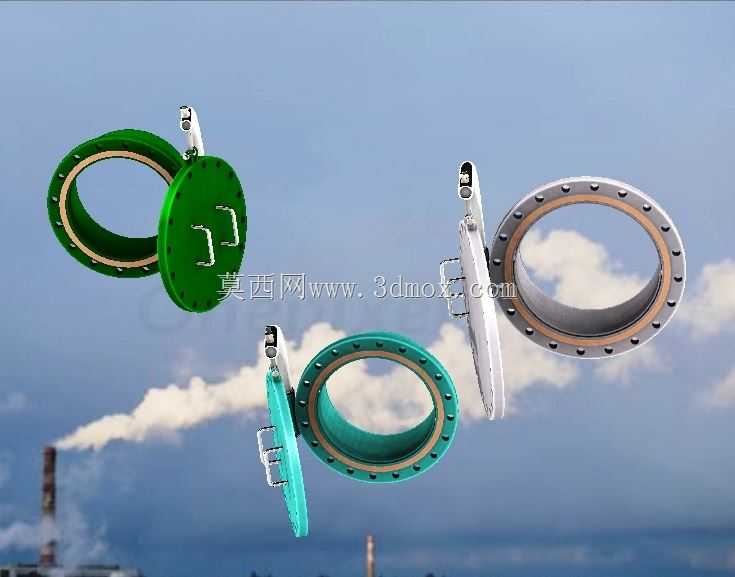

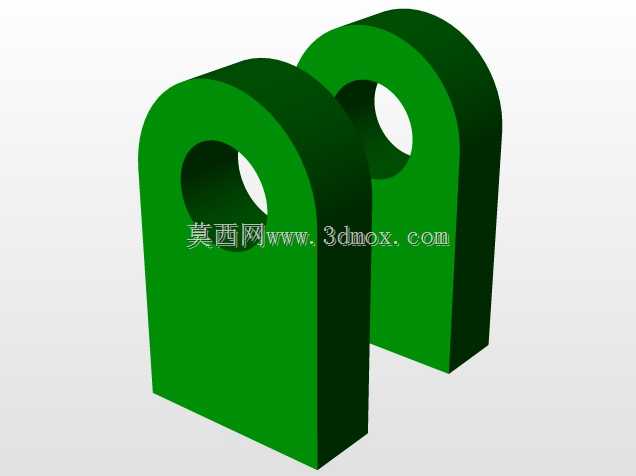

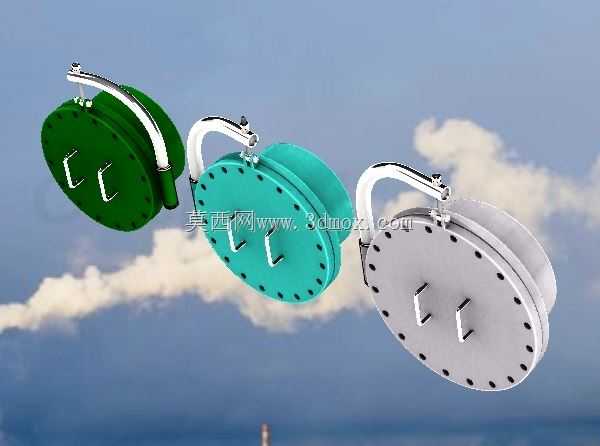

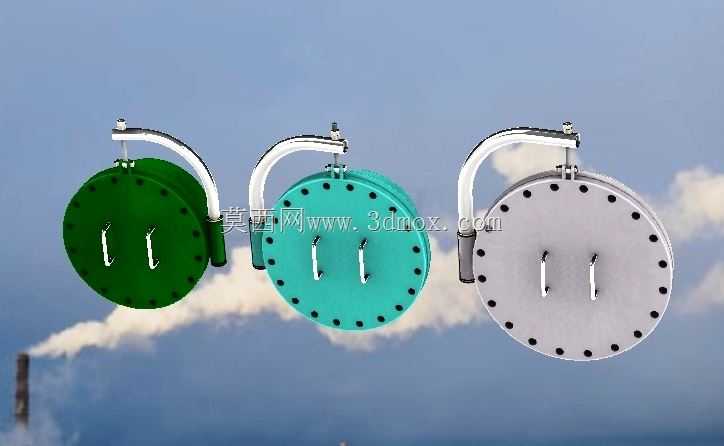

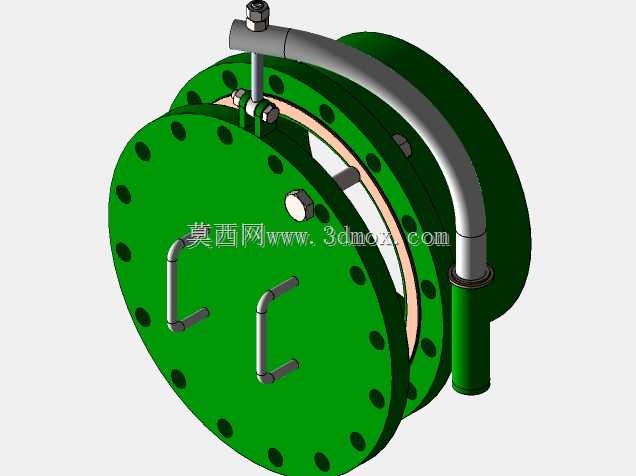

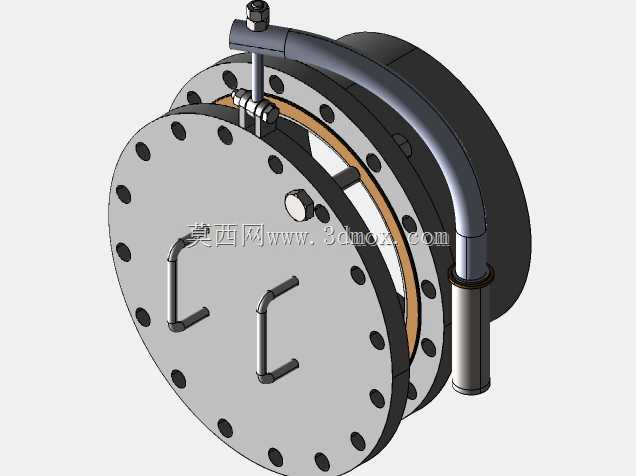

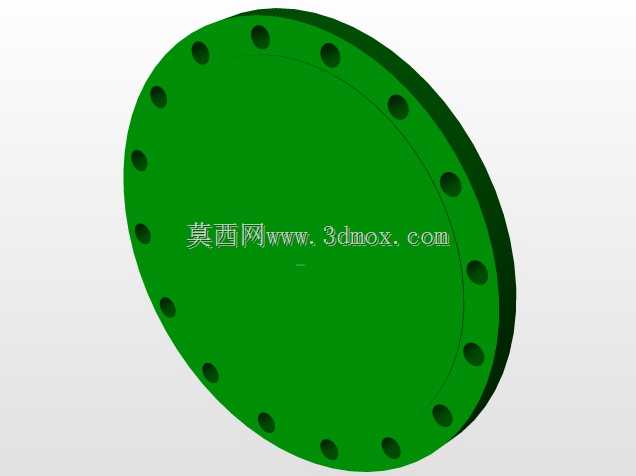

　　设计层面上，这款人孔盖的吊柱曲率经过反复校核，开启后盖体的停留位置完全偏离人孔通径的垂直投影区域，检修人员进出时不会出现磕碰头部的问题，同时吊柱的根部固定座采用与设备外壁焊接的连接形式，固定座与吊柱之间设置耐磨衬套，长期启闭作业也不会出现转轴磨损松旷的问题。盖体的法兰厚度根据对应通径的压力等级做了等强度优化，既避免了过厚设计带来的材料浪费与启闭重量过大问题，也不会因强度不足导致承压后密封面翘曲泄漏。三种不同配色的结构对应不同的材质选型：深绿色为碳钢衬胶结构，适配有弱腐蚀介质的储罐场景；青绿色为304不锈钢抛光结构，适配食品、制药类卫生级储罐；银灰色为碳钢喷涂防锈漆结构，适配普通常压储水、储油类设备，可根据实际工况灵活选型。

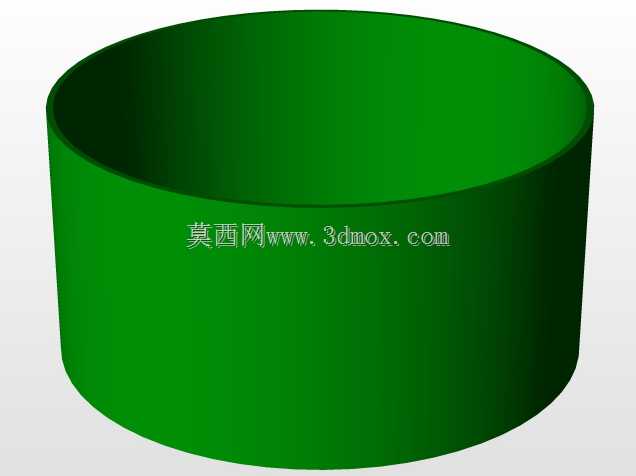

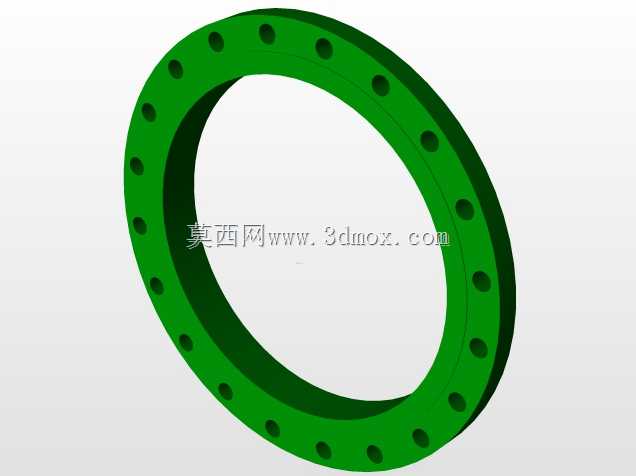

　　安装边界方面，该系列人孔盖的吊柱外伸尺寸经过严格控制，安装时仅需在设备外壁预留对应通径的法兰焊接位置，以及吊柱根部固定座的焊接空间即可，无需额外预留盖体回转的水平空间，相比传统侧开人孔可节省近60%的周边安装空间。法兰螺栓孔采用跨中均布设计，可与标准设备法兰直接配对安装，无需现场二次配钻。关闭状态下盖体外缘与吊柱的最小间隙满足防腐层施工的操作空间要求，现场做防腐保温时无需额外拆卸吊柱结构，可直接完成保温层的包覆作业，减少现场安装的施工工序。

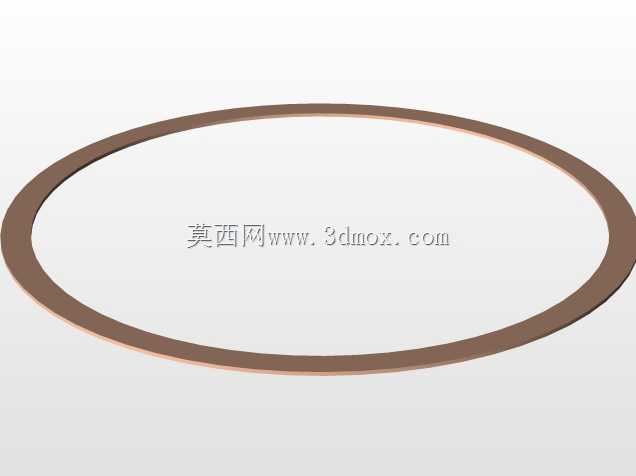

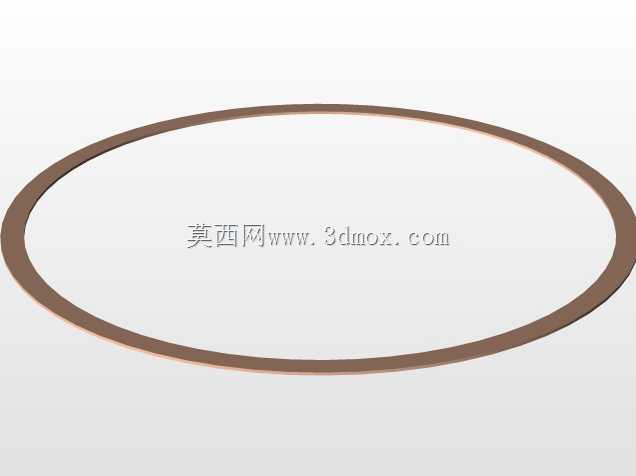

　　实际使用中，这类垂直吊臂人孔盖的启闭行程经过优化，从全关到全开仅需松开全部螺栓后向上抬升即可，无需多人配合抬搬盖体，对于需要定期开启检查内部介质、清理积料的反应釜、搅拌罐类设备，可大幅缩短每次检修的准备时间。铰接位置的润滑点采用外置式油杯设计，日常维护时可直接加注润滑脂，无需拆解结构即可完成保养，适配户外露天安装的储罐长期使用需求，不会因转轴锈蚀导致盖体无法正常开启。密封面的加工精度满足Ra3.2的粗糙度要求，搭配非金属垫片即可实现可靠密封，不会出现长期使用后密封面压痕不均导致的泄漏问题。
