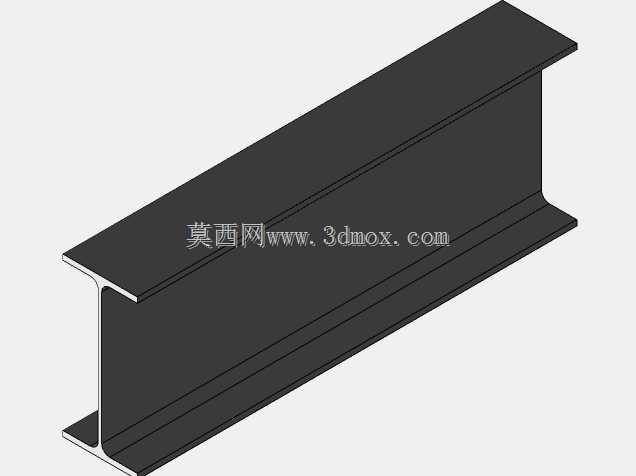

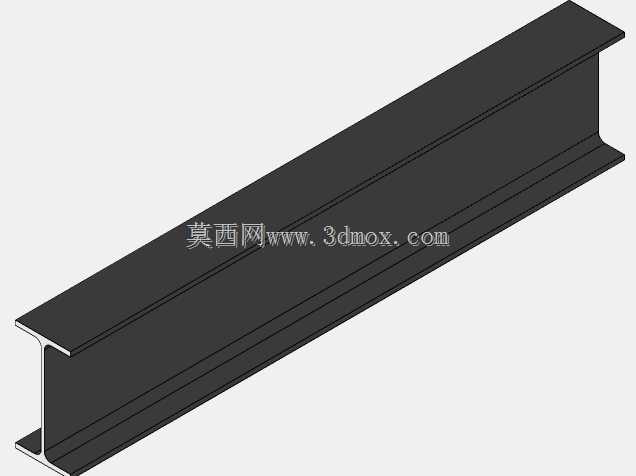

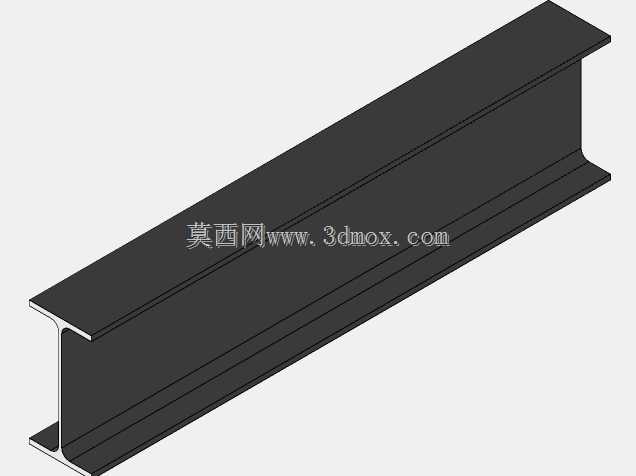

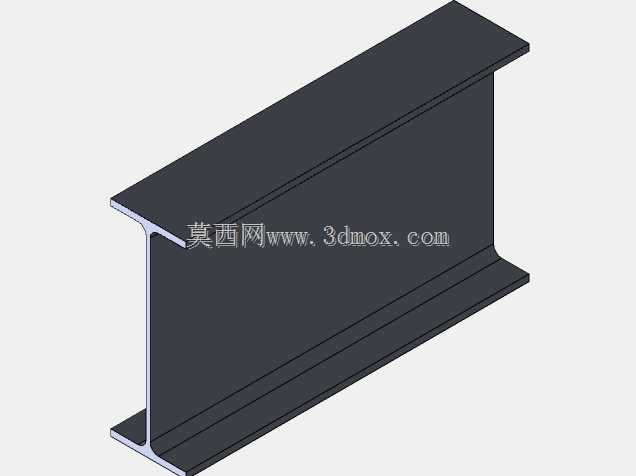

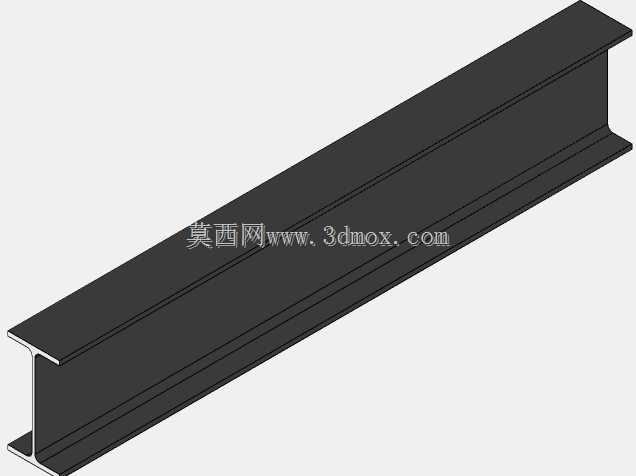

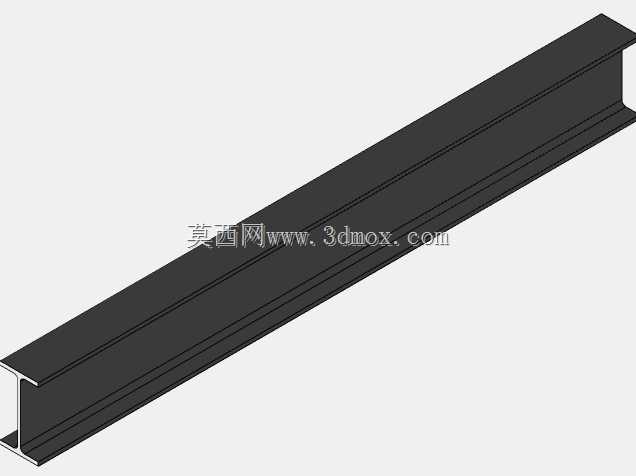

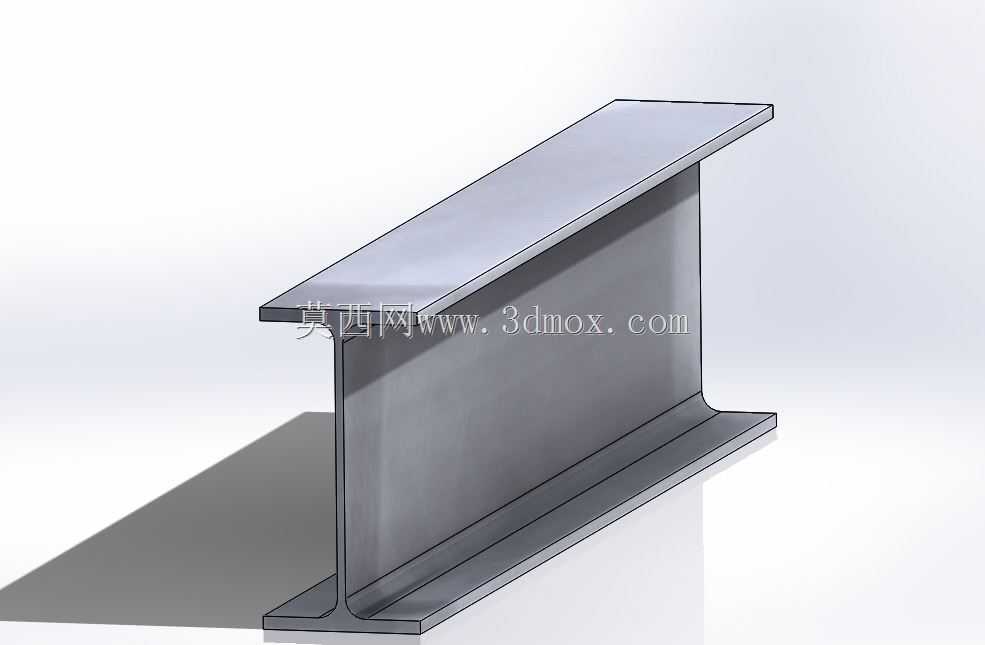

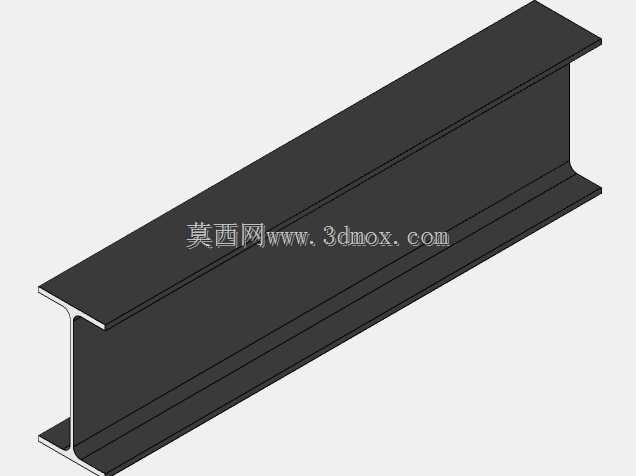

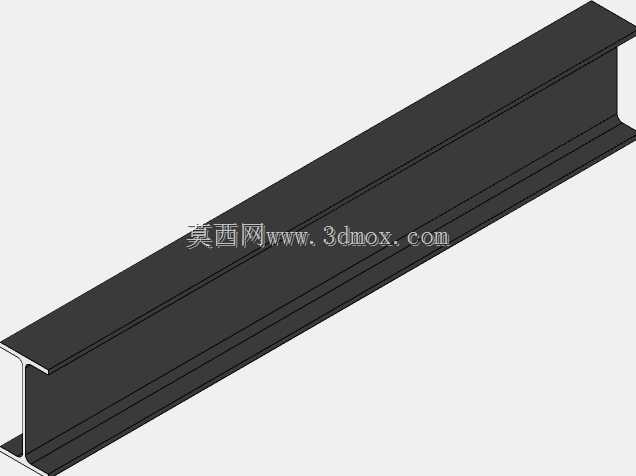

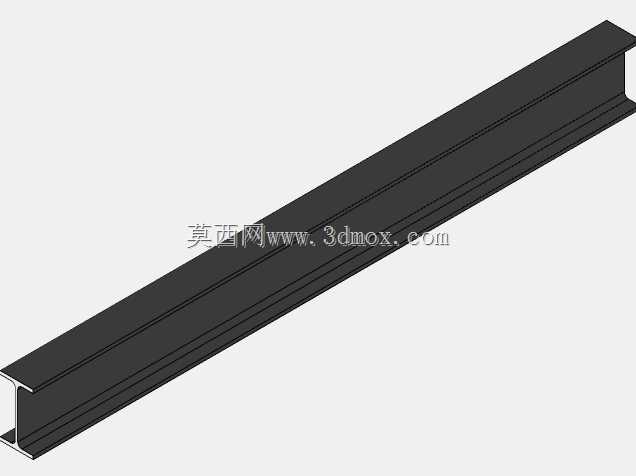

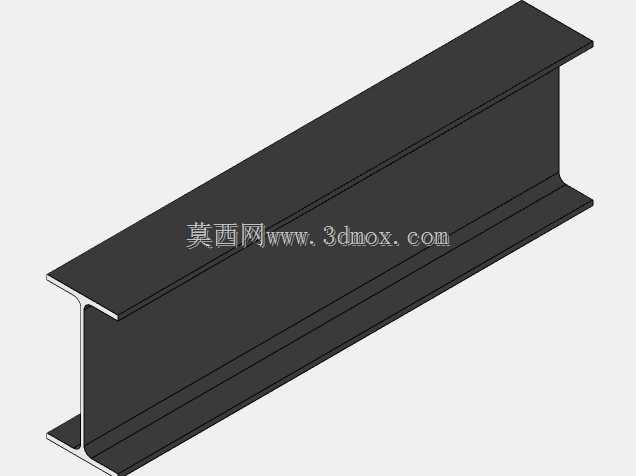

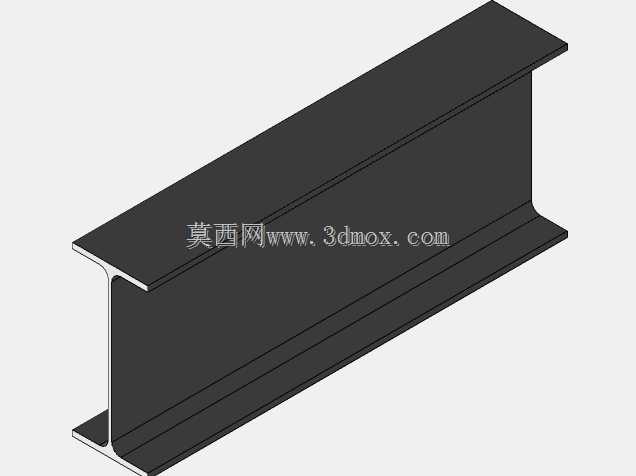

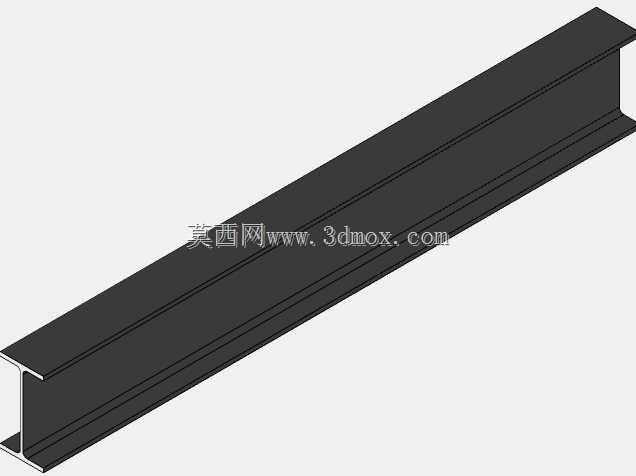

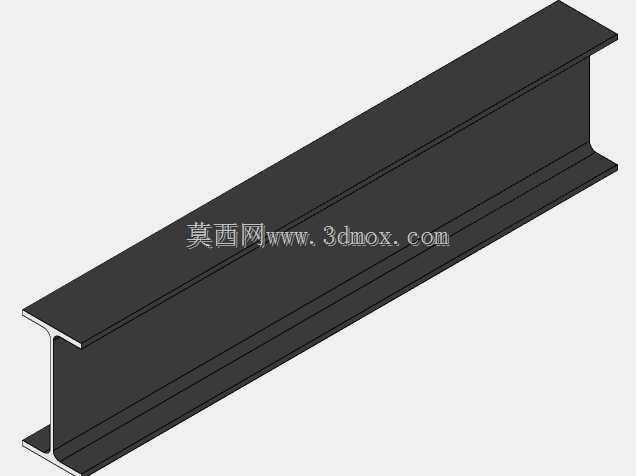

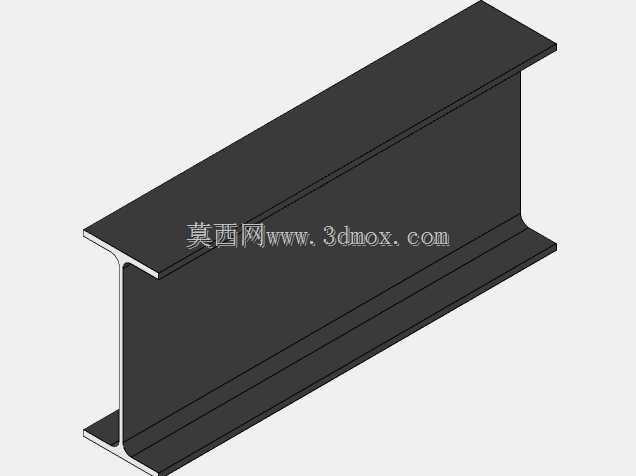

　　在钢结构厂房主承重梁、设备机架主支撑、重载输送线横梁、起重设备承力轨这类对截面抗弯模量有明确计算要求的场景里，IPE系列欧标工字钢是选型阶段绕不开的标准型材，很多刚接触结构设计的工程师容易把IPE型钢和国标普通工字钢混为一谈，二者的翼缘斜率、腹板厚度、截面惯性矩参数边界差异不小，要是直接照搬国标型材的选型逻辑套用到欧标设备的改造项目里，很容易出现安装位干涉、承重裕度不足的问题。这个剖面结构的建模核心是把截面参数的对应关系做透，不是单纯画一个工字形的拉伸实体，而是把每一个规格对应的腹板高度、翼缘宽度、翼缘厚度、腹板厚度、圆角过渡半径这些参数和实体特征做了关联，调整规格参数的时候，整个剖面的实体能同步更新，不用每次换规格都重新草绘截面。

　　从实际安装的边界来看，这类工字钢的腹板是主要的承力连接面，不管是用高强度螺栓做梁柱刚接，还是焊接连接板做构件拼接，都需要严格对齐腹板的中心轴线，要是建模的时候没把剖面的形心线位置标注清楚，后续出工程图的时候很容易把螺栓孔的位置标偏，现场安装的时候就会出现连接板错孔的问题，得重新扩孔甚至返工，耽误施工进度。翼缘部分的设计是IPE型钢的特点，和国标工字钢带1:6斜度的翼缘不同，IPE系列的翼缘内外表面都是平行的，这个细节在建模的时候必须准确还原，因为很多配套的欧标夹具、管卡、吊装件都是卡接在翼缘上的，要是翼缘做了斜度，这些标准件根本装不上去，之前有同行做出口设备的机架改造，没注意这个细节，把IPE工字钢的翼缘做成了带斜度的国标样式，最后所有配套的紧固件都没法安装，整批构件都返厂重新加工，损失不小。做这个剖面结构的时候，特意把翼缘和腹板连接的过渡圆角做了准确还原，这个圆角不是工艺装饰特征，是直接影响截面应力集中系数的关键结构，要是建模的时候直接做直角连接，有限元分析的时候会在转角位置出现不符合实际的应力集中峰值，误导结构强度校核的结果，实际轧制的工字钢在这个位置是有标准圆角过渡的，能有效分散承力时的剪切应力，避免腹板和翼缘连接位置出现应力断裂的风险。从选型应用的角度说，不同规格的IPE型钢对应的承载范围跨度很大，小规格的IPE80、IPE100常用在轻型设备的机架、电气柜的安装支撑梁上，安装的时候只需要在腹板上开对应的安装孔，配合角码就能完成固定，

　　对安装空间的要求比较小；大规格的IPE200、IPE300甚至更大的型号，多用在厂房的主横梁、桥式起重机的承力轨上，这类应用场景下，安装的时候不仅要考虑梁本身的直线度，还要核对剖面的高度方向尺寸，预留好和立柱连接的焊缝余量或者螺栓连接的操作空间，要是建模的时候没考虑这些安装边界，设计出来的结构到现场很容易出现安装空间不足，没法拧螺栓或者没法施焊的问题。另外，这个剖面结构附带的参数对照表，是把每个规格对应的截面面积、理论重量、抗弯截面模量、惯性半径这些结构计算常用的参数和模型做了对应，做结构选型的时候不用反复翻机械设计手册查参数，直接对照模型的参数表就能快速核算承重能力，比如算简支梁的最大挠度的时候，直接提取对应规格的惯性矩参数，配合梁的跨度、均布载荷数值就能快速算出结果，能省不少反复查手册的时间。很多工程师做型材建模的时候容易忽略轧制圆角的尺寸，觉得这个小特征不影响整体装配，实际上在做高精度设备的机架设计时，这个圆角的尺寸会影响到型材和端板的贴合度，要是圆角做小了，端板和翼缘、腹板贴合的时候会在转角位置出现干涉，没法完全贴紧，焊接的时候就会出现虚焊或者焊接变形过大的问题；要是圆角做大了，又会减少有效接触面积，影响连接的刚性。这个模型在建模的时候把这些容易忽略的工艺细节都做了准确还原，不管是用来做结构方案的选型演示，还是用来做有限元分析的基础模型，或者是用来导出工程图做生产加工，都能直接对应实际的型材标准，不会出现和实际物料不符的问题。

　　在做输送线的支撑梁设计时，这类工字钢的安装通常是腹板垂直于输送方向，翼缘沿输送方向布置，这时候剖面的强轴方向正好对应输送物料的载荷方向，能最大化发挥型材的抗弯性能，要是建模的时候把截面方向搞反了，用弱轴来承力，同样规格的型材承载能力会下降70%以上，很容易出现梁下挠变形过大的问题，这个剖面模型把形心轴、强轴弱轴的位置都做了隐含的对应，选型的时候能直观看到承力方向的截面结构，避免出现方向装反的低级错误。还有在做设备的减震支撑设计时，工字钢的翼缘平面是安装减震器的基准面，因为翼缘表面是平行的平面，不需要额外做加工就能直接安装减震器的固定板，要是用了带斜度翼缘的国标工字钢，安装减震器的时候还需要额外加斜垫片调平，不仅增加了零件数量，还会引入额外的装配误差，这也是很多进口设备上优先选用IPE系列工字钢的原因之一，能减少装配调整的工作量，提高安装精度。
