ANSI标准B型窄型规则型宽型平垫圈

　　在各类机械结构的连接副设计中，平垫圈是看似不起眼却直接影响连接可靠性的核心辅件，这套覆盖窄型、规则型、宽型三类规格的ANSI B型平垫圈，主要适配公称尺寸0至3英寸的英制螺栓连接场景，广泛应用在出口北美市场的工业设备、管道支架、钣金柜体、重型机架的螺栓紧固环节。很多刚接触紧固件选型的工程师容易忽略平垫圈的选型差异，实际在不同的安装工况下，三类垫圈的适用边界非常清晰：窄型垫圈主要用于安装空间局促、螺栓孔周边可支撑面宽度有限的场景，比如薄壁型材拼接、紧凑阀组安装的位置，这类位置如果用宽型垫圈，会出现垫圈边缘悬空、无法完全贴合支撑面的问题，反而会导致螺栓预紧力分散，长期受振动载荷后容易出现螺栓松动；规则型垫圈是通用场景下的常规选型，适配大部分碳钢、铸铁构件的螺栓连接，垫圈内外径比例符合常规连接的应力扩散要求，能够将螺栓头部的压紧应力均匀传递到被连接件表面，避免螺栓头部压溃较软的被连接件材质，比如铝合金构件、工程塑料件的连接位置，加配规则型平垫圈能有效降低接触面的压应力，防止长期受压后接触面出现凹陷变形；宽型垫圈则主要用于被连接件材质偏软、或者螺栓孔加工余量偏大的场景，比如木质构件连接、玻璃钢构件装配、长圆孔调节位的紧固，更大的支撑外径能够覆盖更大的接触面积，即使螺栓孔存在一定的位置偏差，宽垫圈也能保证足够的支撑范围，避免螺栓头卡入螺栓孔内。

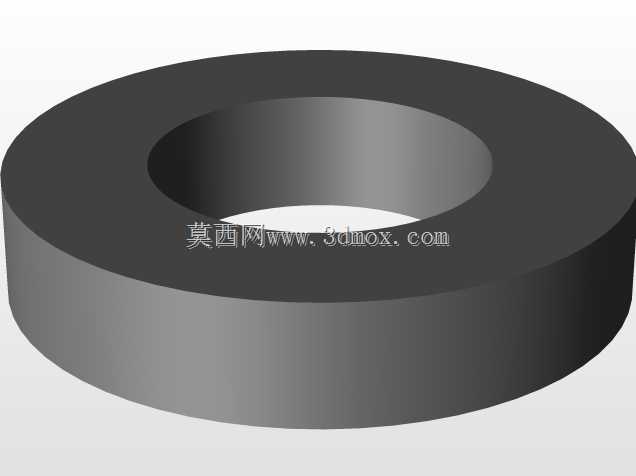

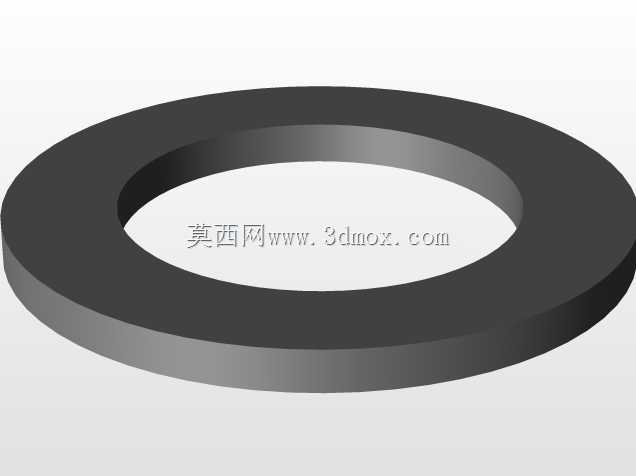

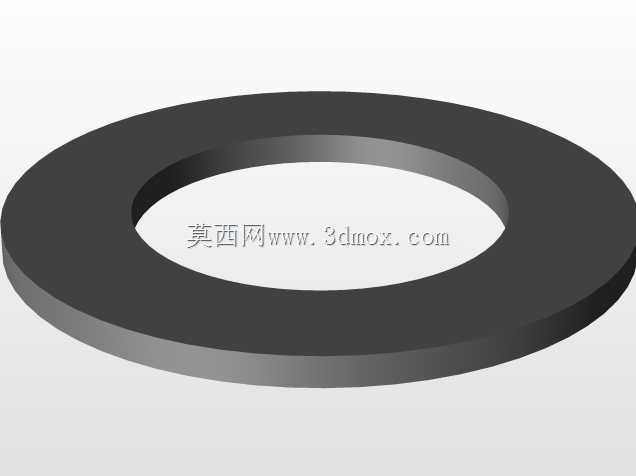

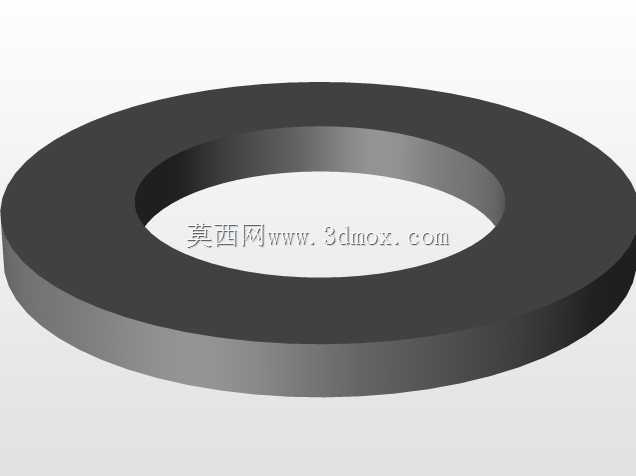

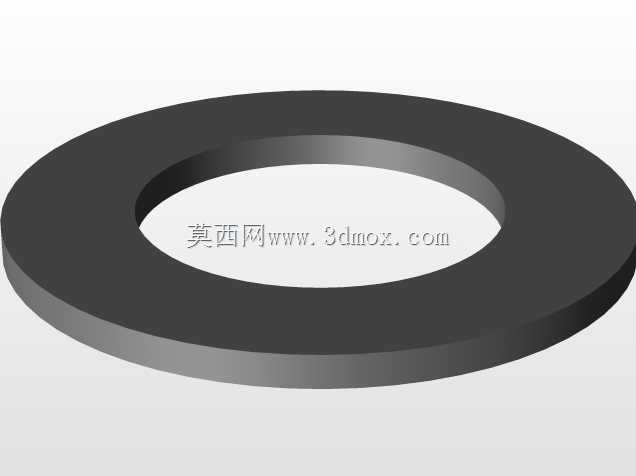

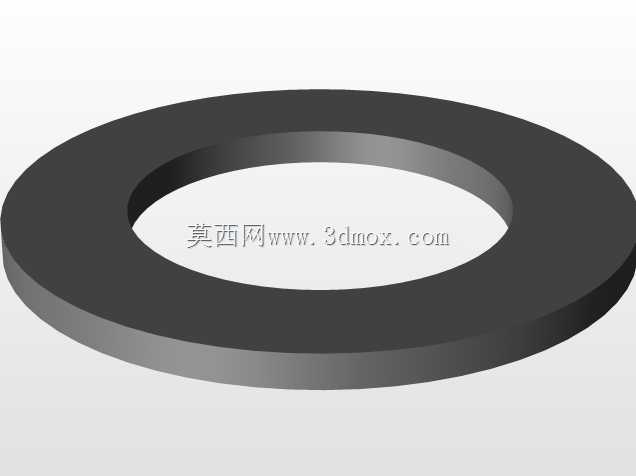

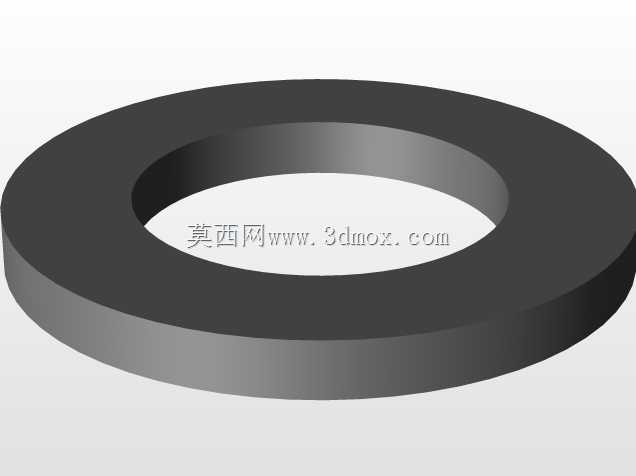

　　这套垫圈的设计完全遵循ANSI B型平垫圈的尺寸规范，厚度参数随公称尺寸递增匹配对应螺栓的预紧力要求，所有规格的垫圈上下端面均为平行平面，没有倒角、防滑齿等额外结构，属于最基础的平垫类型，适配绝大多数常规的紧固需求。建模过程中针对不同系列的垫圈做了参数化关联，窄、规则、宽三个系列的内径保持一致，适配同规格的螺栓杆径，外径按照系列标准依次递增，厚度也对应匹配不同的载荷等级，能够直接在装配体中根据安装空间、被连接件材质快速切换选型，不需要反复调整配合尺寸。实际装配时需要注意，这类平垫圈的安装方向没有特殊要求，只需要保证垫圈端面与被连接件表面完全贴合，避免出现垫圈倾斜、夹渣的情况，在有防腐要求的场景下，可以根据工况选择对应表面处理的垫圈实物，三维模型的尺寸基准完全贴合实物的安装边界，内径与螺栓杆径的间隙符合标准规定的装配公差，不会出现模型装配时间隙过大或者干涉的问题。在做整机的BOM统计时，这套参数化模型可以直接通过配置项导出对应规格的物料编码，不需要单独绘制每个规格的垫圈模型，能够大幅提升紧固件选型和装配的效率。很多设备在做振动测试时出现的螺栓松动问题，追根溯源往往是垫圈选型不当导致的，比如在薄钣金件上用了窄型垫圈，螺栓预紧后钣金面被压出环形压痕，预紧力衰减后螺栓就会出现松动，换成宽型垫圈后支撑面积增大，接触面压应力降到材料屈服强度以内，就能有效避免这类问题。这套垫圈模型覆盖了常用的英制规格，不管是做设备维修替换的测绘建模，还是新设备的紧固件选型，都能直接调用，不需要反复核对标准尺寸，所有尺寸边界都严格遵循标准要求，安装孔位的配合间隙、垫圈的外径覆盖范围都符合实际装配的公差要求，不会出现模型与实物不符导致的装配干涉问题。
