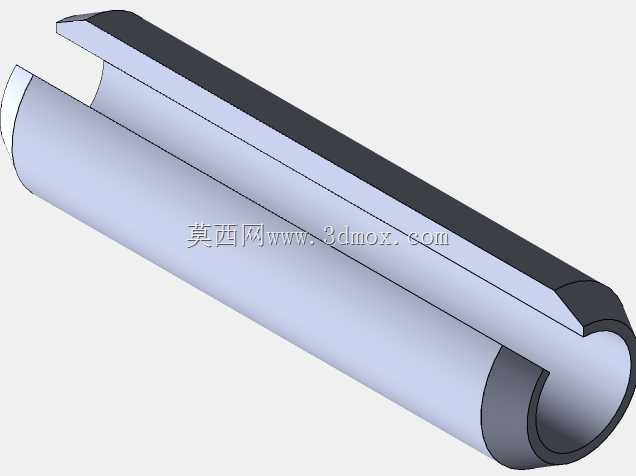

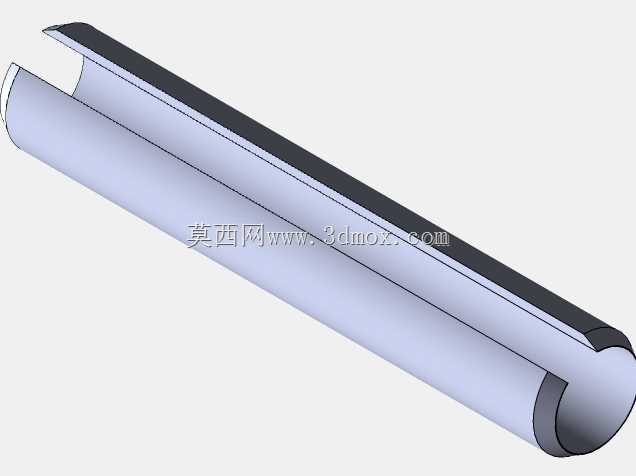

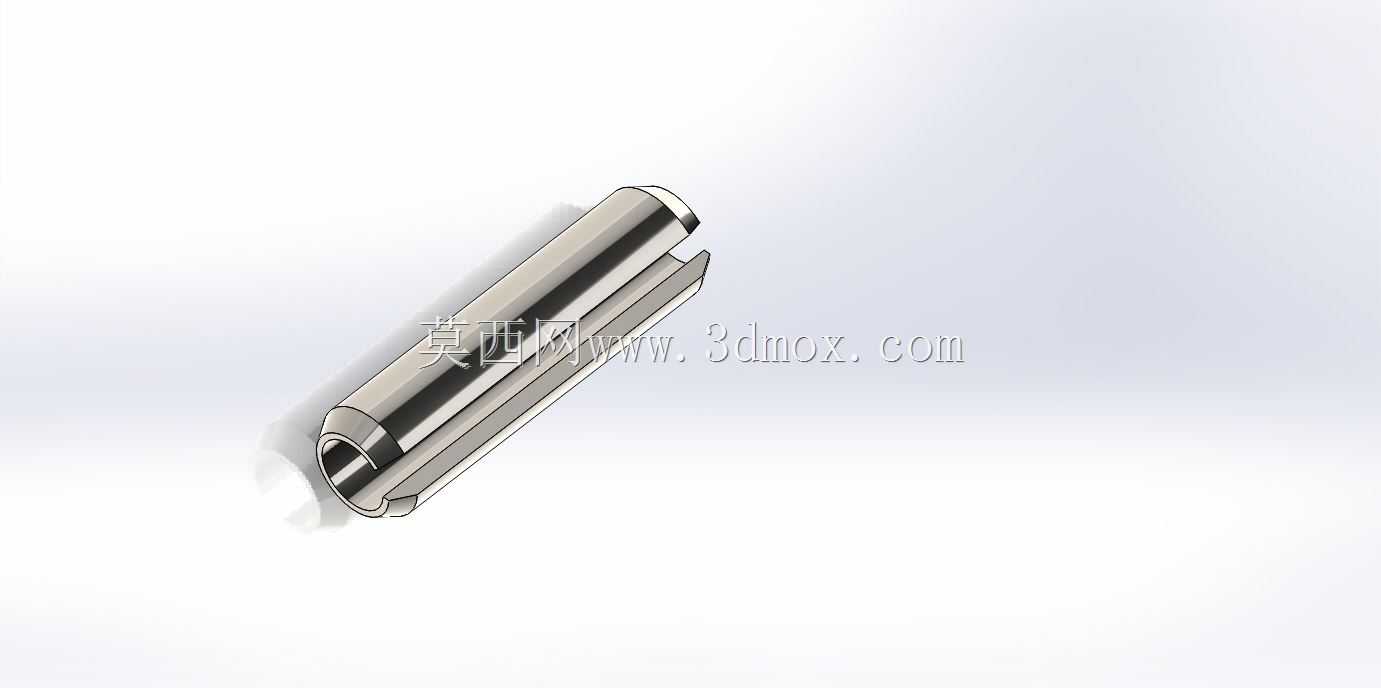

符合ISO与DIN标准的开槽弹簧销结构设计

　　在各类机械结构的连接与定位场景中，开槽弹簧销是应用极为广泛的弹性紧固件，这类零件依靠自身开槽结构带来的径向弹性变形能力，装入对应安装孔后可产生持续的径向张紧力，以此实现与孔壁的紧密贴合，相比普通圆柱销，它对安装孔的加工公差适配性更强，同时具备一定的抗冲击、防松脱能力，在频繁受振动载荷的连接部位表现尤为稳定。这类弹簧销的核心功能分为两类，一类是作为定位件使用，用于确定两个零部件之间的相对位置，保障装配时的位置精度，这类应用场景下对销的外径公差、圆柱度有较高要求，避免装配后出现位置偏移；另一类是作为连接件传递载荷，可承受一定的剪切力与轴向拉力，多用于轻载连接场景，或是作为安全销使用，当载荷超过设计阈值时销体先发生剪切破坏，

　　保护核心零部件不受损坏。从设计逻辑来看，这类开槽弹簧销的开槽沿轴向贯通，开口缝隙的宽度经过严格计算，当销体被压入安装孔时，开口缝隙受挤压收窄，销体产生弹性变形，向外的张紧力均匀作用在孔壁整个接触长度上，既可以避免销在工作过程中因振动出现轴向窜动，也能补偿一定的孔加工误差，即使孔的实际尺寸存在小范围偏差，也能保证可靠的连接效果。设计时需要注意，销的公称直径与推荐安装孔的直径保持一致，孔的公差带选用H12即可满足常规使用需求，不需要过高的加工精度，能够有效降低零部件的机加工成本。从安装边界来看，这类弹簧销的安装不需要额外的辅助固定结构，装配时直接将销压入预制的光孔即可，压入过程中要保证压入力沿销的轴向施加，避免侧向力导致销体变形、

　　开口错位，影响装配后的张紧效果。销的两端通常做有倒角导向结构，方便装配时快速对准孔位，减少压入过程中对孔壁的刮擦损伤。在实际设备应用中，小规格的开槽弹簧销常见于小型仪器、家电产品的结构连接，中等规格的多用于普通机床、输送设备、工程机械的部件定位与连接，大规格的则可用于重型设备的重载连接场景，不同长度、直径的规格可以覆盖从微型精密设备到重型工业装备的各类使用需求。在做三维结构设计时，需要准确还原销体的圆柱度、开槽的宽度与位置、两端的倒角尺寸，同时要考虑装配后的干涉检查，确保销装入孔后两端的伸出长度符合设计要求，不会与周边其他零部件产生运动干涉。另外，这类弹簧销的材质通常选用弹簧钢，经过热处理后具备足够的硬度与弹性，

　　保证长期受交变载荷作用下不会出现弹性失效、断裂等问题，表面处理可根据使用环境选择发黑、镀锌等工艺，提升防锈耐腐蚀能力，适应潮湿、有腐蚀介质的工作场景。在做设备选型时，需要根据连接部位承受的剪切载荷大小、安装空间的尺寸限制、振动工况的剧烈程度来选择对应直径和长度的弹簧销，同时要确认安装孔的深度与销的长度匹配，避免出现销装入后孔深不足或是销的有效接触长度过短导致连接可靠性不足的问题。相比实心圆柱销，开槽弹簧销的拆卸也更为方便，使用合适的冲具从一端敲击即可将销从孔中取出，不会对孔壁造成过大损伤，方便设备的后期维护与零部件更换，这也是它在各类可拆卸连接结构中被大量选用的重要原因。在做装配设计时，还要注意如果是用于盲孔连接场景，需要在孔的底部预留出足够的容隙，避免销压入时孔内空气无法排出导致压装不到位，或是销的端部顶到孔底无法保证张紧效果；如果是通孔连接场景，要注意销两端的伸出长度尽量保持均匀，避免一端伸出过长刮擦其他运动部件，或是一端伸出过短导致拆卸时没有足够的受力位置。
