管道侧装式颗粒泥浆自动取样装置

　　在粉体加工、矿浆输送、化工浆料管路输送的生产环节中，物料成分的实时数据是把控产品质量、调整工艺参数的核心依据，传统人工取样需要操作人员在管路旁开启取样阀接取物料，不仅存在物料喷溅的安全隐患，取样时机、取样量的人为偏差也会直接导致检测数据失真，无法真实反馈管路内连续输送的物料实际状态，这款侧装在输送管道上的自动取样装置，正是针对这类密闭管路内散状颗粒、流动性泥浆的在线采样需求设计的。

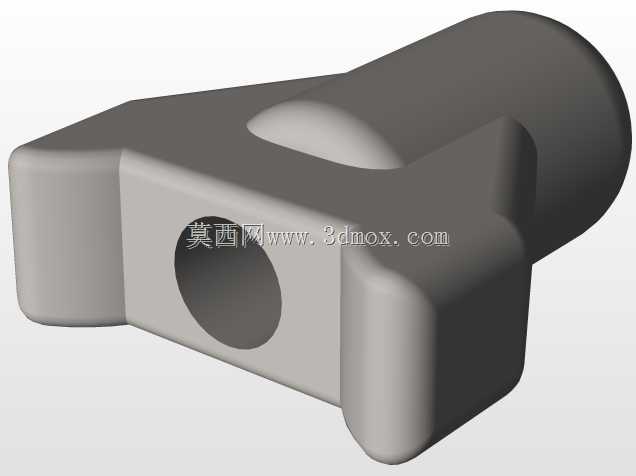

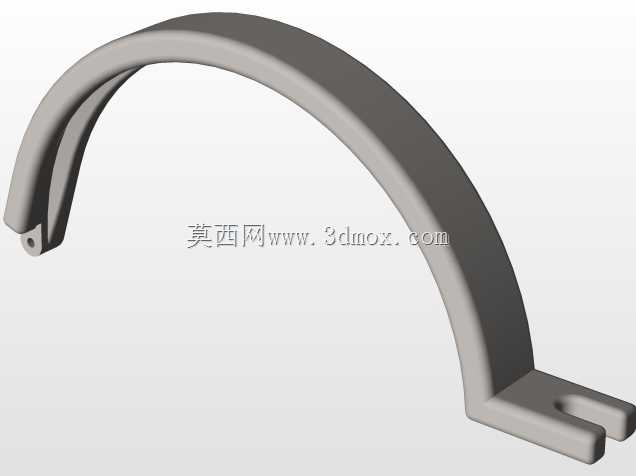

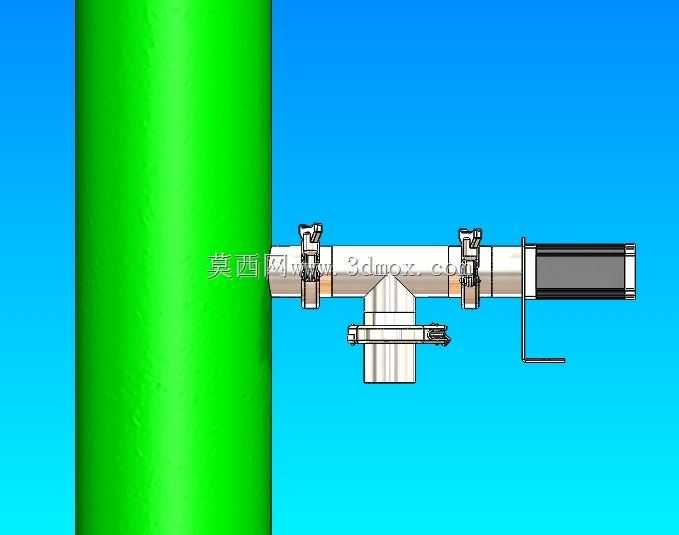

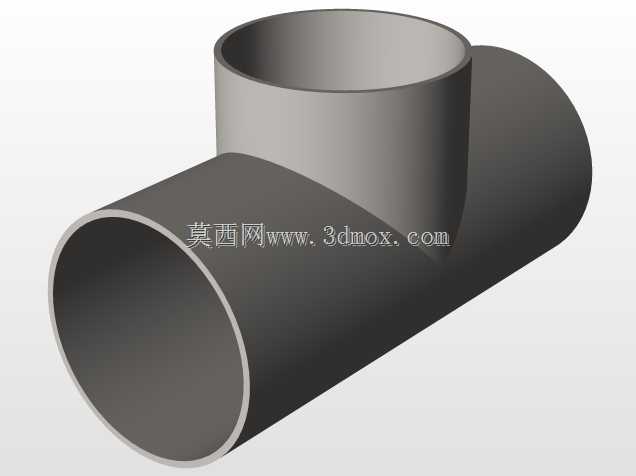

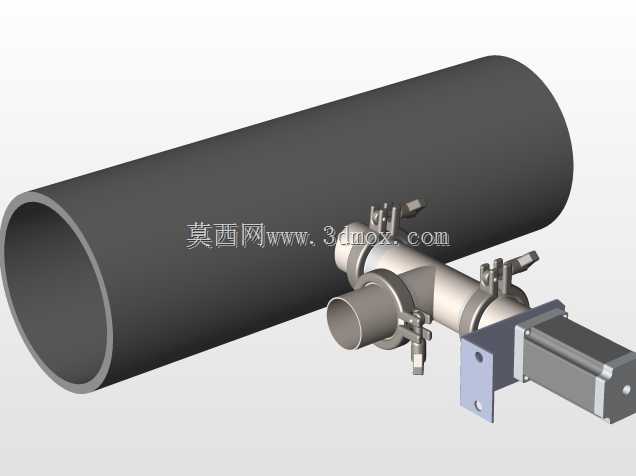

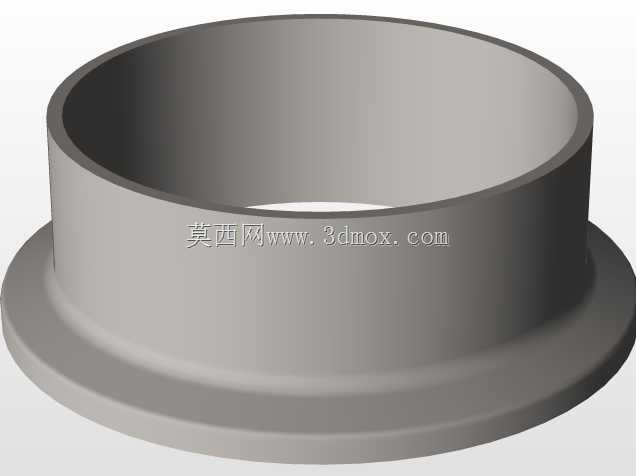

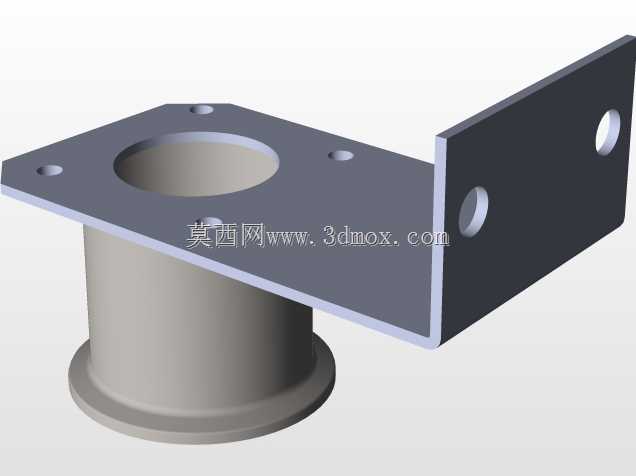

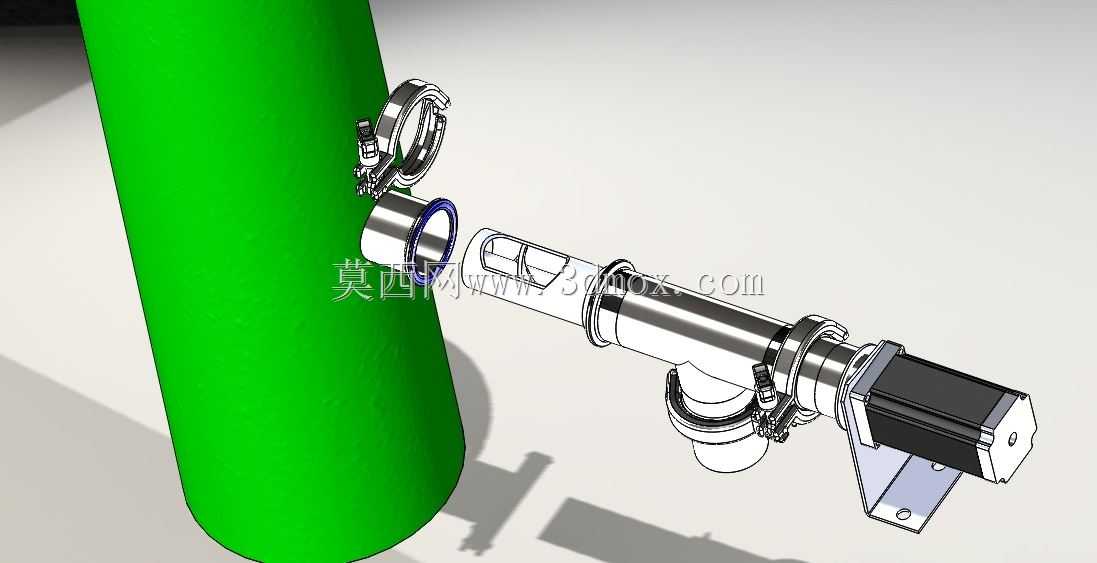

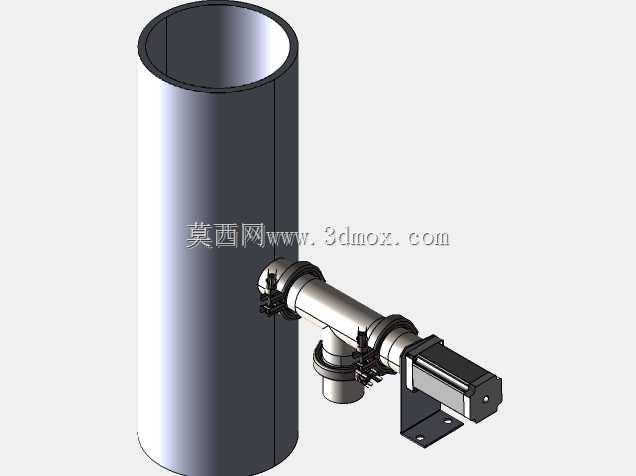

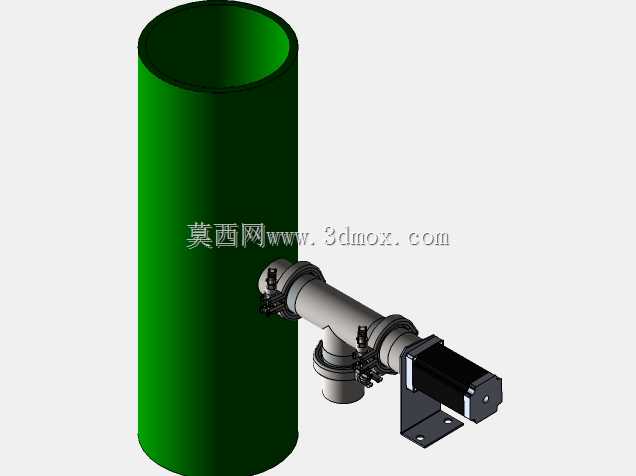

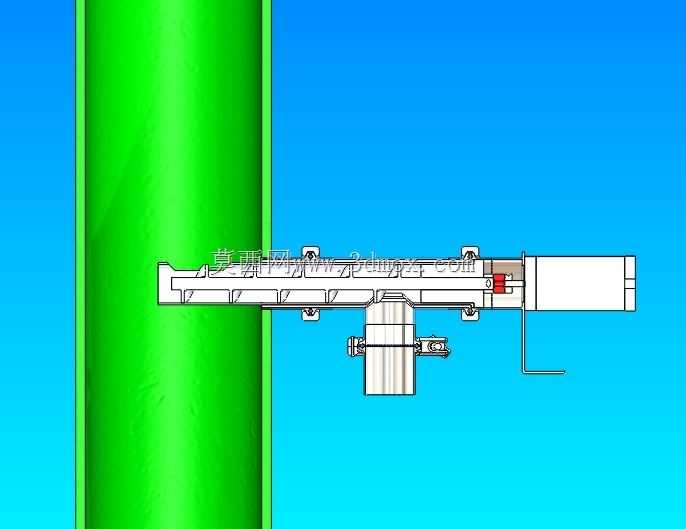

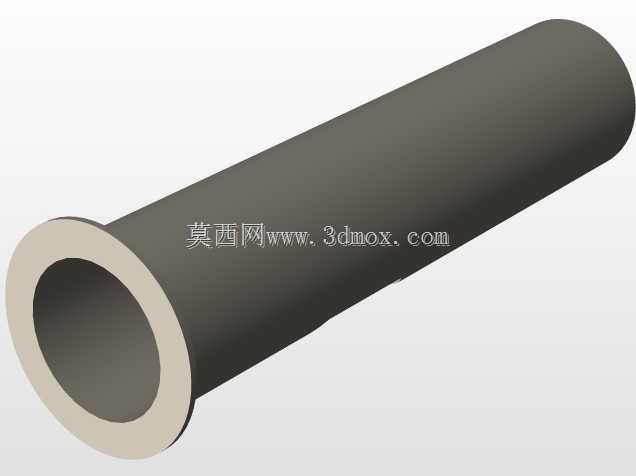

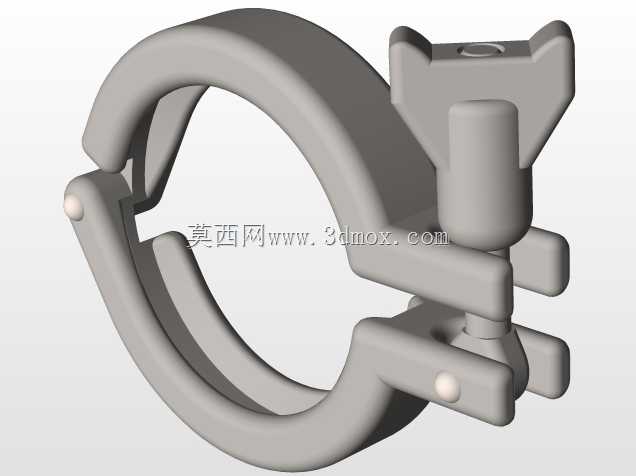

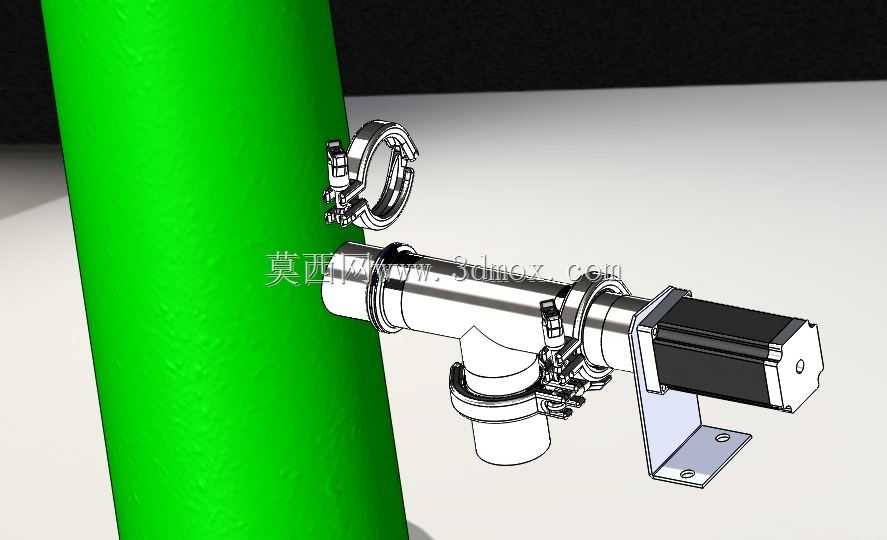

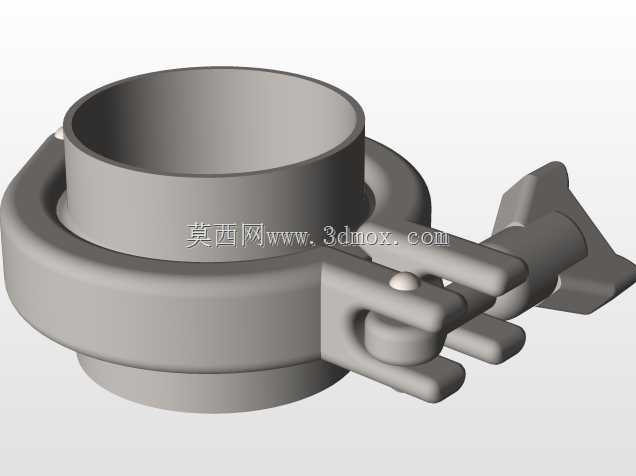

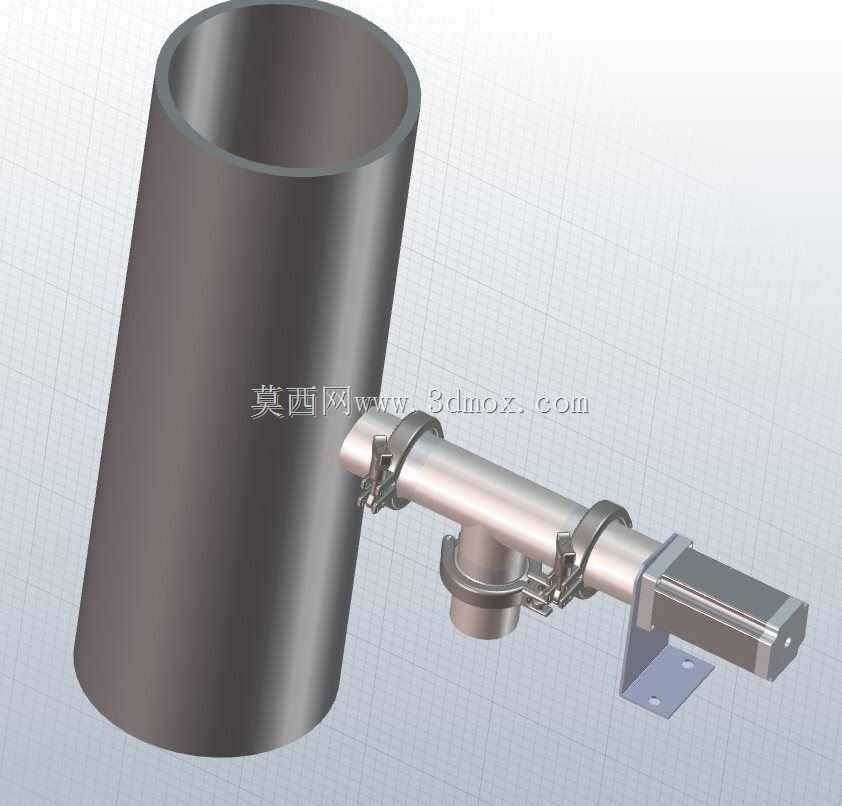

　　从安装边界来看，该装置采用斜插式侧装结构，主体取样管段垂直于主输送管道的轴向布置，安装时仅需在主管道侧壁开设对应管径的安装孔，通过快装卡箍将取样基座与主管道焊接法兰对接即可，不需要截断主输送管路改造管线，适配垂直布置的大直径物料输送管道，主管道适配内径覆盖常规工业生产中150mm至600mm的粉料、浆料输送管，取样管插入主管道的深度可根据主管道内径调整，确保取样口始终处于主管道的物料流核心区域，避开管壁处流速慢、易沉积的边界层，保证采集的样品具备管路整体物料的代表性。装置整体伸出主管道壁的长度控制在320mm以内，驱动端配套的L型安装支架可直接固定在主管道外壁或者周边的设备机架上，不需要额外搭建大面积的安装平台，现场改造适配性较强，针对有卫生级要求的食品、医药浆料输送场景，所有与物料接触的部件均采用抛光不锈钢材质，快装卡箍结构也能快速拆解清洗，无物料残留死角。

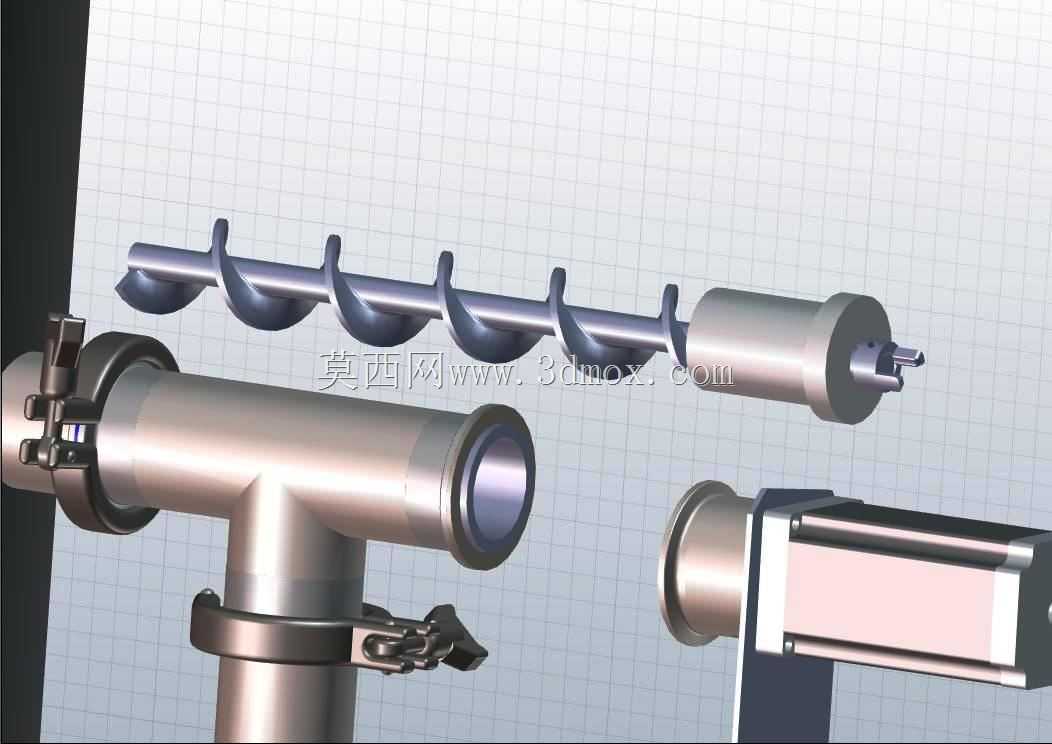

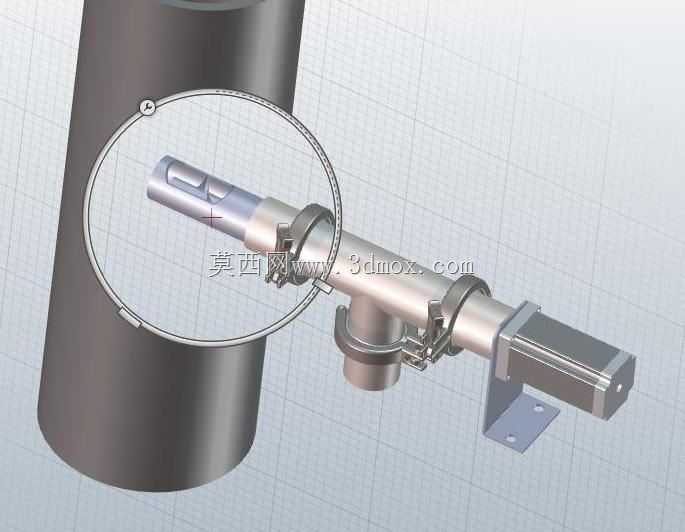

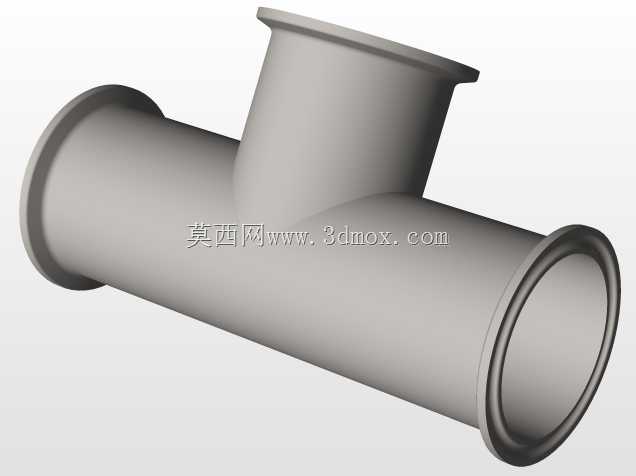

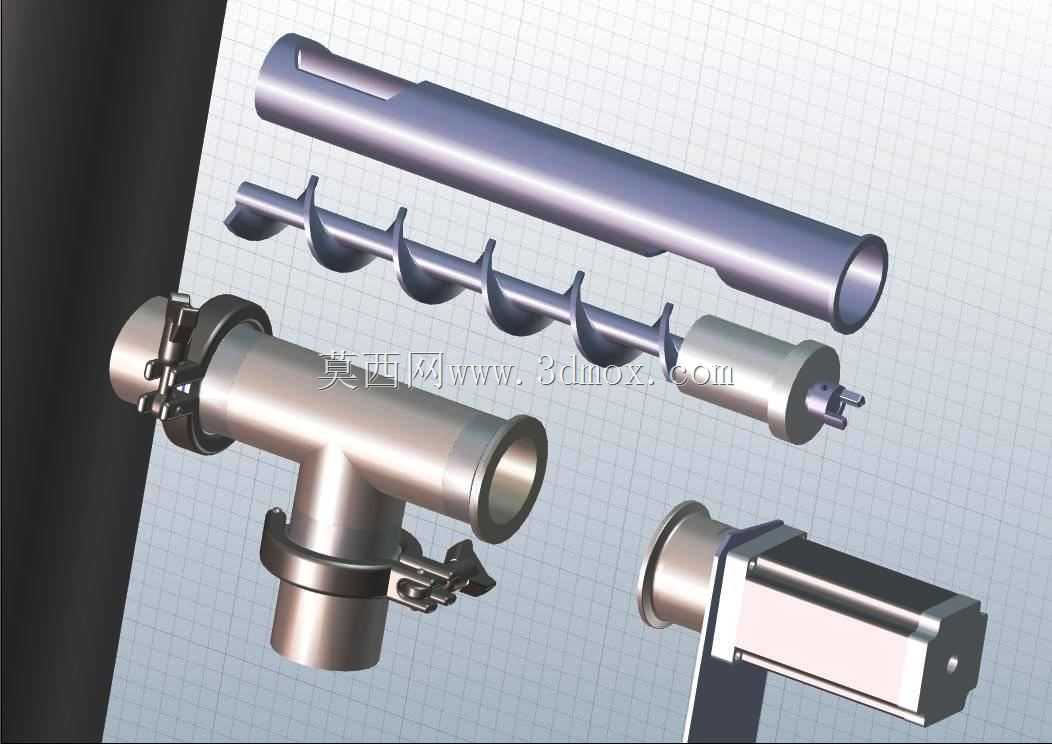

　　功能实现上，装置的驱动端采用直线伸缩动力结构，取样状态下，取样杆向前推进，让取样杆前端的取样槽完全伸入主管道的物料流内，流动的颗粒或者泥浆会自然填充到取样槽内，达到设定的取样时长后，取样杆向后回缩，当取样槽退回到出料腔体位置时，槽内的物料会在重力作用下顺着出料口下落至下方的样品收集容器内，完成一次取样循环；非取样状态下，取样杆前端的密封段会完全封堵住主管道的安装孔，配合杆身的多道密封件，完全避免管路内的物料、带压气体从安装位置泄漏，整套取样动作可接入生产线的PLC控制系统，按照设定的时间间隔自动完成循环取样，也可切换为手动触发模式，在工艺调整节点随时手动触发取样，不需要操作人员近距离接触带压输送管路。

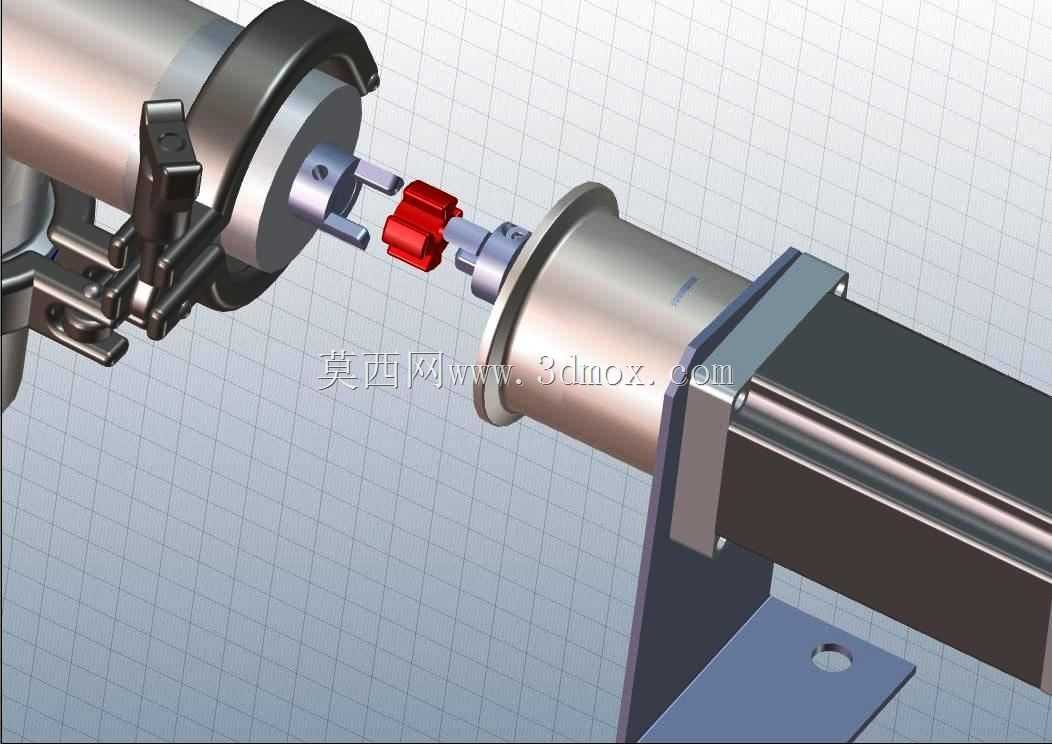

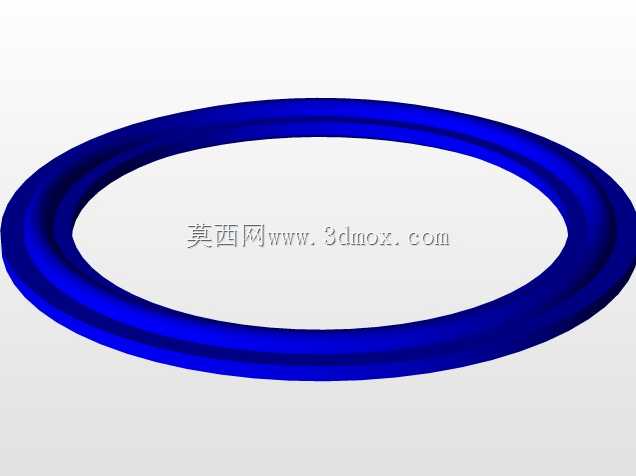

　　设计过程中，重点考量了不同物料特性的适配问题：针对磨琢性较强的矿浆、砂石颗粒类物料，取样杆的表面做了硬化耐磨处理，避免长期被流动物料冲刷导致杆身磨损出现密封失效问题；针对黏度较高的泥浆类物料，取样槽的边缘做了圆弧过渡处理，同时出料腔体的内壁设计为大倾角斜面，避免黏湿物料粘附在腔体内壁造成取样堵塞，密封结构采用组合式密封圈，既可以耐受颗粒物料的磨损，也能适配浆料的弱腐蚀特性，避免长期使用后出现密封渗漏。另外，装置的动力执行部分与物料接触腔体做了隔离设计，通过密封隔套将驱动部件与物料腔完全隔开，避免物料中的粉尘、水汽侵入驱动部件造成卡滞，延长设备的连续运行周期，日常维护仅需要定期检查杆身密封件的磨损情况，不需要整体拆解装置，维护工作量较小。

　　在实际现场应用中，该装置可适配重力下落式垂直输送管道、压力输送的浆料管道等多种工况，取样量可通过调整取样槽的容积、取样停留时间灵活调整，单次取样量可控制在50ml至200ml区间，既能满足实验室检测的样品量需求，也不会因为取样量过大造成管路内物料的不必要损耗，相比传统的人工取样、管道旁路取样结构，这种直插式自动取样装置结构紧凑，安装改造难度低，取样动作的一致性更强，能有效消除人工取样的人为误差，为生产过程的质量管控提供稳定可靠的样品来源。
