SAE60花键内外螺纹配合连接构件

　　花键螺纹连接构件在动力传动场景中承担着扭矩传递与轴向定位的双重作用，这类构件常见于船舶螺旋桨轴系、重型工程机械传动箱、工业减速机输出端等需要大扭矩稳定传输的工况中，相比普通平键连接，花键结构的多齿受力特性能够在同等轴径下承载更高的扭矩载荷，同时配合螺纹结构实现轴向的锁紧定位，避免传动过程中出现轴向窜动影响传动精度。

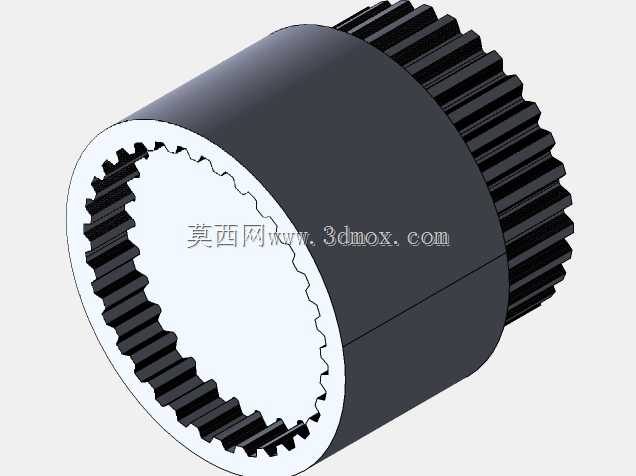

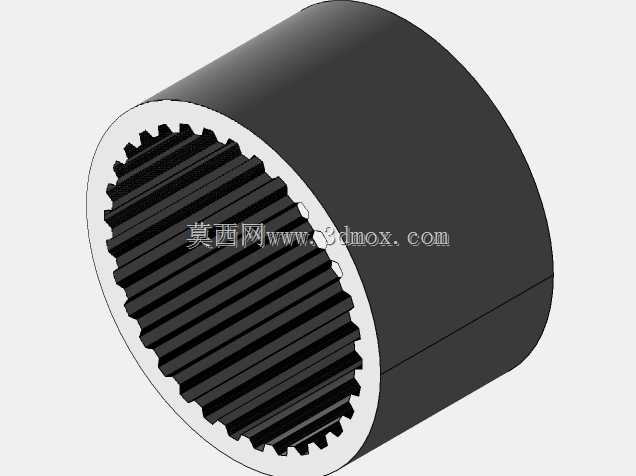

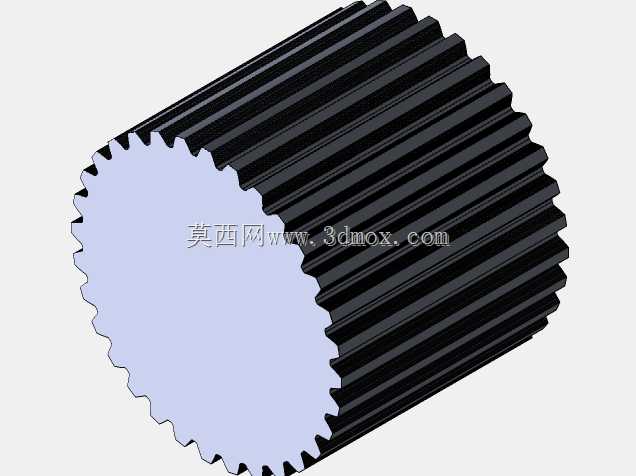

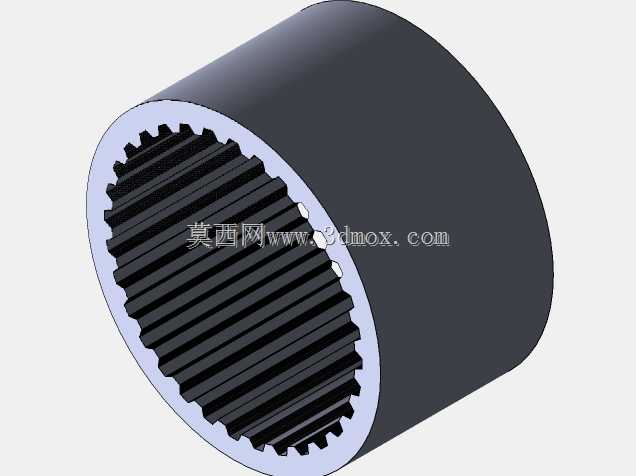

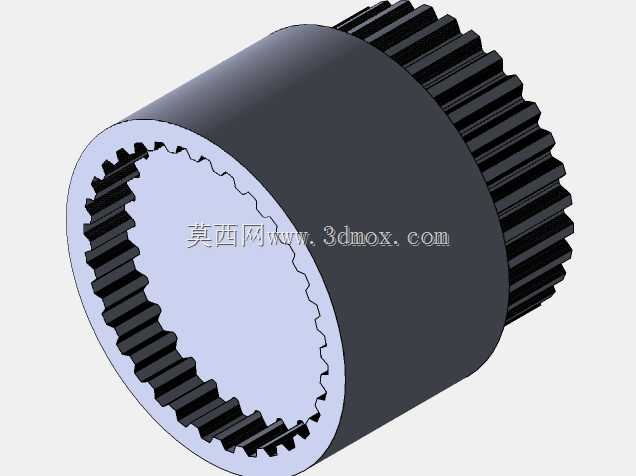

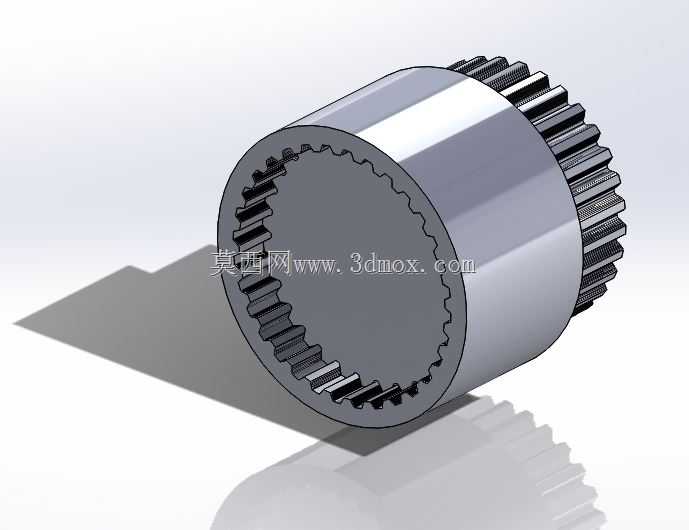

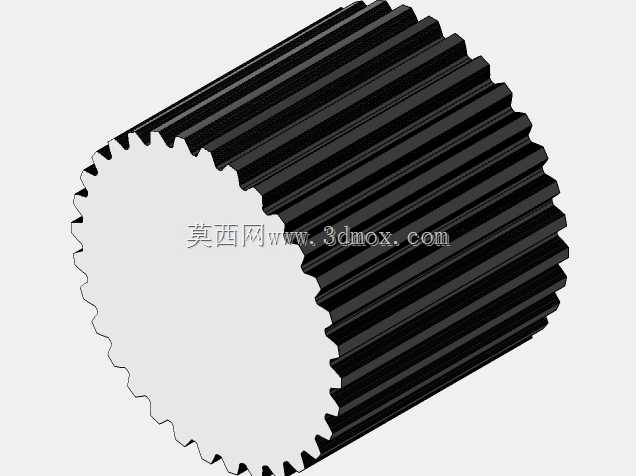

　　该构件为内外花键配合的总成结构，内花键侧用于和外花键轴形成周向啮合，外螺纹段用于配套锁紧螺母实现轴向固定，外花键侧可对接配套的内花键轮毂构件，形成完整的动力传输路径。从结构设计来看，齿形采用SAE标准花键齿型，齿向沿构件轴向平行分布，齿根与齿顶均做了圆弧过渡处理，能够有效降低应力集中系数，避免大扭矩工况下齿根出现疲劳断裂。构件主体为中空套筒结构，中空内腔可用于穿装传动轴芯或者输送润滑介质，筒体外壁为光滑圆柱面，可作为安装定位基准面，配套安装密封件或者轴承内圈。

　　在实际安装过程中，该构件的安装边界需要重点关注几个尺寸：首先是花键的大径、小径与齿厚公差，需要和配合件的花键参数形成合理配合间隙，既保证装配时能够顺利滑入，又要避免啮合间隙过大导致传动过程中出现冲击噪音；其次是外螺纹的中径公差与螺纹收尾长度，螺纹段长度需要满足锁紧螺母的旋合行程要求，螺纹收尾处的退刀槽尺寸需要避开应力集中区域，避免螺纹根部出现断裂；第三是构件的总长度与两端的同轴度公差，内外花键的同轴度直接影响传动过程中的动平衡性能，尤其是在高转速工况下，同轴度超差会导致整个轴系出现振动，加速轴承与密封件的磨损。

　　设计这类花键螺纹构件时，首先需要根据传递的额定扭矩计算花键的齿面接触强度与齿根弯曲强度，确定合理的齿数、模数与齿宽，SAE60规格的花键通常适配中等直径的传动轴，能够满足数百牛米到数千牛米的扭矩传输需求；其次需要考虑螺纹连接的防松性能，通常会在螺纹段配套止动垫圈或者采用螺纹胶辅助防松，避免正反转切换过程中螺母出现松动；另外还需要考虑构件的润滑设计，通常会在筒壁上开设润滑脂注油孔，或者在内花键齿面加工储油槽，保证啮合齿面之间有足够的润滑脂，减少齿面磨损，延长构件使用寿命。

　　在实际工况应用中，这类构件常作为传动系统的中间连接部件，比如在船舶螺旋桨轴系中，该构件可以连接螺旋桨轴与减速箱输出轴，通过花键传递柴油发动机输出的扭矩，通过螺纹结构实现螺旋桨的轴向固定，承受螺旋桨运转过程中产生的轴向推力；在工程机械的行走传动系统中，这类构件可以连接行走马达与驱动轮轮毂，将液压马达的扭矩传递给驱动轮，同时承受车辆行驶过程中产生的径向载荷与轴向冲击载荷。相比一体式的轴类构件，这种分体式的花键螺纹总成具有更好的维修互换性，当花键齿面出现磨损时，可以单独更换该连接构件，不需要更换整根传动轴，能够大幅降低设备的维护成本与停机时间。

　　建模过程中需要重点还原花键齿形的渐开线轮廓，保证齿形的精度符合SAE标准要求，同时需要还原螺纹的牙型轮廓与退刀槽结构，保证装配干涉检查时能够准确判断配合间隙；另外构件的端面倒角、棱边倒钝等工艺结构也需要准确还原，这些结构虽然不直接影响传动性能，但会直接影响实际装配的便利性，避免装配过程中锐边划伤配合件表面或者密封件。
