手动平口夹持钳结构设计

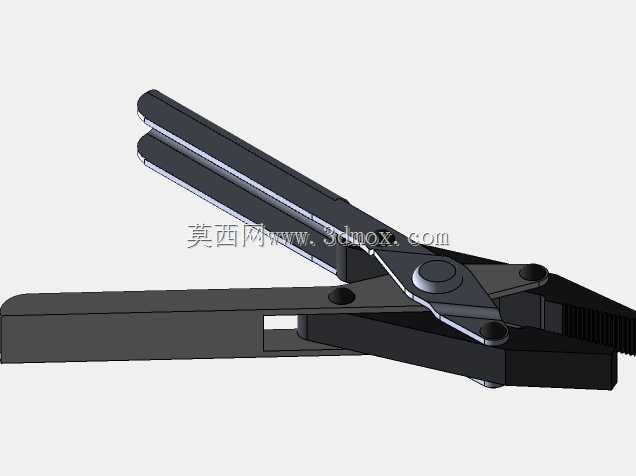

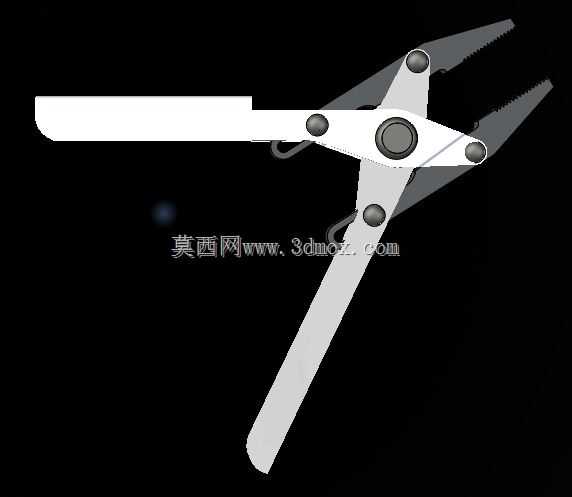

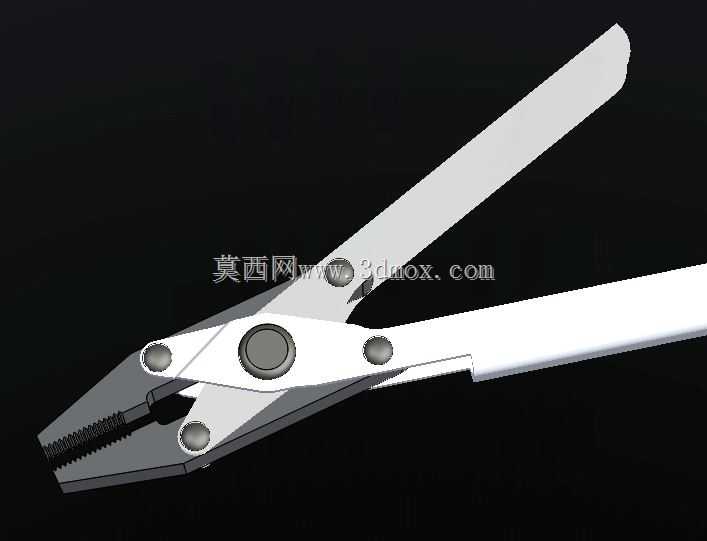

　　这款手动平动夹持钳是钳工工位、设备维保、小件装配场景中极为常用的手持夹持工具，区别于常规铰接式钳口开合存在角度偏差的问题，其核心采用平行四边形连杆联动结构，保证钳口在整个开合行程内始终保持平面平行状态，不会出现普通钳子夹持薄件、规整方块件时的夹偏、翘边、受力不均滑脱的问题。从实际使用场景来看，在钣金小件的弯折修边、细金属线材的校直剪切、小规格紧固件的夹持拧动、塑料件的飞边修整作业中，这种平动结构的钳口能提供更均匀的夹持面压力，不会在工件表面留下局部压痕，尤其适合对表面光洁度有要求的小件夹持作业。从结构设计逻辑来看，整钳采用双片式钳身主体叠加布局，中部的主铰接销轴作为整个机构的旋转基准，靠近钳头位置的两个联动销轴与钳口座、

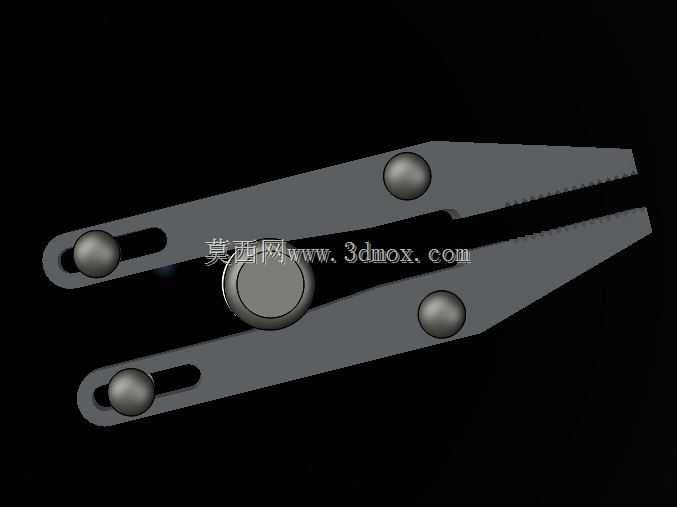

　　钳身臂共同组成平行四连杆机构，当使用者握持钳柄施加握力时，两侧钳柄绕主销轴收拢，通过联动销轴带动活动钳口座沿平行于固定钳口的方向平移，整个开合过程中钳口的两个夹持面始终保持平行，不会出现常规钳子钳口开合时的夹角变化。钳头的夹持面做了交叉滚花纹理处理，深度控制在0.3mm左右，既能在夹持金属工件时提供足够的静摩擦力，避免大握力下工件滑脱，又不会因为纹理过深在软质工件表面留下难以消除的压痕；钳口前端预留了小型剪切刃口，可应对直径1mm以下的软金属线材剪切需求，兼顾基础剪切功能，无需频繁更换工具。钳身的手柄部分做了圆弧过渡收窄设计，整体长度控制在160mm左右，属于单手可完全握持的尺寸范围，手柄外侧预留了防滑包覆层的安装槽位，

　　实际量产时可包覆橡塑材质提升握持摩擦力，长时间握持作业时不易磨手。从安装边界与尺寸配合来看，整钳完全展开时的最大钳口开合距离为28mm，可覆盖绝大多数日常维保、装配作业中的小件夹持需求，收拢状态下整体厚度为12mm，可放入常规工具腰包的钳类插槽内，便携性满足现场流动作业的携带需求。所有销轴的配合间隙控制在0.05mm以内，既保证连杆机构活动顺畅无卡滞，又不会因为间隙过大导致钳口出现平行度偏差，长期使用后销轴磨损可通过更换标准销轴快速恢复精度，无需整体报废更换，降低了工具的使用维护成本。钳身主体采用45号钢冲压成型后做淬火处理，钳口部位的硬度控制在HRC45-50之间，兼顾夹持所需的硬度与整体结构的韧性，

　　不会因为夹持硬度过高的工件出现钳口崩裂，也不会因为受力过大出现钳身弯折变形。在实际装配调试过程中，需要保证四个联动铰接点的同轴度误差不超过0.02mm，否则会出现钳口开合卡滞、平行度超差的问题，直接影响夹持精度；钳口的两个夹持面需要在整钳装配完成后做一次整体平磨，保证装配后的平面度误差不超过0.01mm，确保夹持薄片状工件时整个面都能均匀接触受力。不同于台虎钳的固定安装使用场景，这款手持平动钳不受安装位置限制，可在设备内部狭窄空间、高空维保作业、外出抢修等无法使用固定式夹持工具的场景下使用，填补了固定式夹持工具无法覆盖的作业场景需求。
