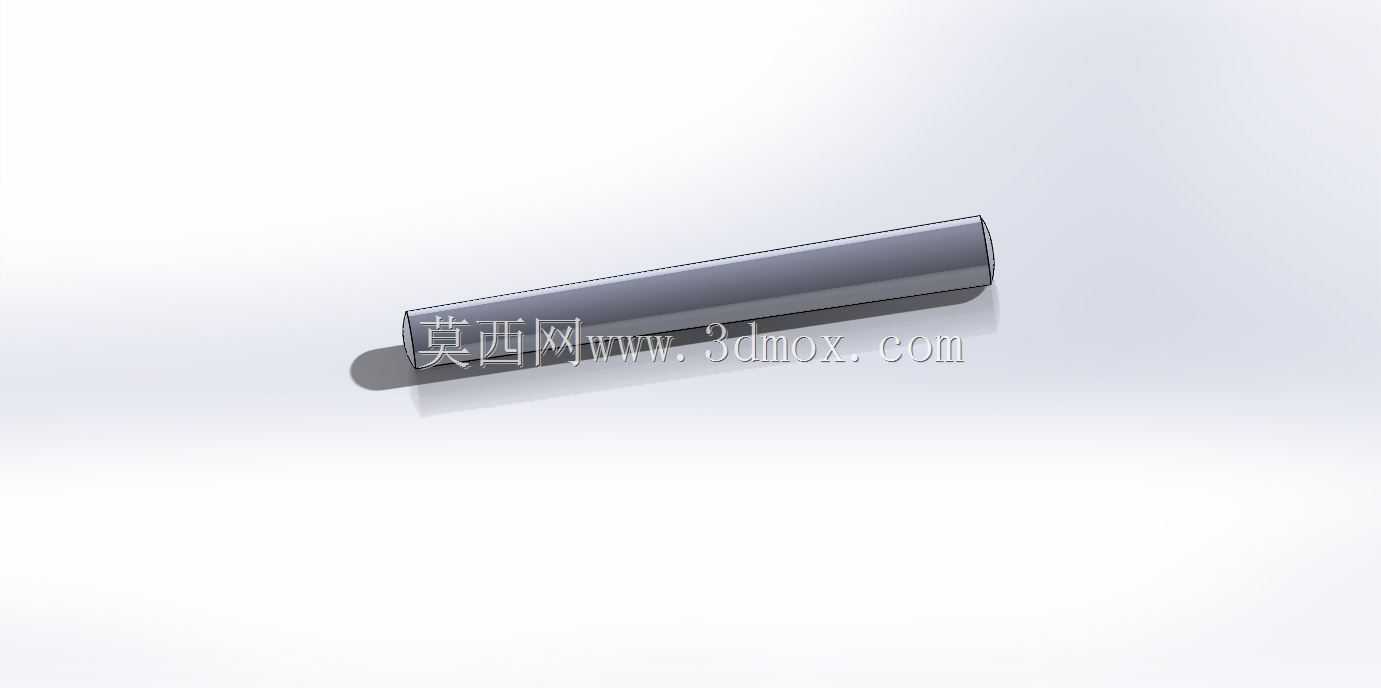

符合ISO2339标准的锥形销结构设计

　　在各类机械装配场景里，锥形销是定位连接环节极为常用的基础零件，这套符合ISO2339标准的锥形销结构，覆盖了0.6至50mm直径区间的规格设计，能够适配不同载荷等级、不同安装空间的装配需求。从实际工程应用来看，锥形销的核心作用是实现两个或多个构件之间的精准定位，同时也可承受一定的横向载荷与扭矩，在工装夹具、传动组件、模具装配、通用设备组装的环节中，这类锥销的使用频率远高于普通圆柱销，核心原因在于其带锥度的结构特性，安装时依靠锥面的过盈贴合实现自锁，不需要额外的防松结构，反复拆装后依然能保持稳定的定位精度，不会像间隙配合的圆柱销那样，多次拆装后出现定位偏移、配合松动的问题。

　　设计这类锥形销的时候，首先要明确的是锥度参数的一致性，ISO2339标准对锥销的锥度公差、表面粗糙度、端面倒角都有明确的要求，锥面的加工精度直接决定了安装后的贴合面积，如果锥度存在偏差，安装时会出现局部接触的情况，不仅定位精度达不到要求，承受载荷时还会出现应力集中，导致销件变形或者被连接件的孔位压溃。这套设计里，针对不同直径的锥销，匹配了对应的长度规格范围，小直径规格多用于精密仪器、小型传动机构的定位，大直径规格则用于重型设备的机架连接、大型工装的定位组装，设计时充分考虑了不同应用场景下的安装边界：销件的装入端做了小尺寸倒角，方便装配时顺利导入锥孔，外露端的长度控制在合理范围，既不会因为外露过长干涉其他构件运动，也不会因为长度过短导致拆卸时无法顺利打出。

　　从实际使用的角度来说，锥销的安装孔需要配套铰制加工，保证孔的锥度和销件完全匹配，装配时通常采用铜锤敲入或者压力机压入的方式，确保整个锥面完全贴合，这样才能在承受横向剪力的时候，载荷均匀分布在整个接触面上，不会出现局部应力过大的问题。和普通的圆柱销相比，锥销的对中性更好，尤其是在需要反复拆装的检修场景里，比如设备的定期维护、模具的更换调试，锥销拆装后重新装入，依然能回到最初的定位位置，不需要重新调整配合精度，这一点在批量生产的工装夹具上优势尤为明显，能够大幅减少拆装后的校准时间，提升生产维护的效率。

　　在材料选择上，这类锥销默认采用钢材加工，经过相应的热处理后具备足够的硬度与韧性，能够承受装配时的敲击力，同时在长期承受交变载荷的工况下，不会出现断裂、塑性变形的问题。设计时也考虑了不同工况的适配性，如果是用于有防腐需求的场景，可以在这个基础结构上更换不锈钢材质或者做表面防腐处理，整体的结构尺寸不需要做调整，就能直接适配对应的安装孔位。另外，锥销的锥度设计也兼顾了拆卸的便利性，当需要拆除销件时，只需要从小端方向用冲杆敲击，就能顺利将销件从锥孔中打出，不会像过盈配合的圆柱销那样，拆卸时容易出现孔壁拉伤、销件卡死的问题。

　　在设备选型过程中，选用这类标准锥销的时候，首先要根据被连接件的厚度确定销的长度，保证销件装入后，大端和小端的外露长度都在合理区间，其次要根据承受的载荷大小选择对应的直径规格，横向载荷越大，需要选用的销件直径越大，必要时可以采用多个锥销对称布置的方式，分摊载荷，避免单个销件受力过大出现剪切失效。这套覆盖全直径区间的锥销结构，完全遵循ISO2339的标准尺寸要求，在三维装配设计时，可以直接调用对应规格的模型装入装配体，不需要重新绘制轮廓，能够有效提升结构设计的效率，同时避免因为自行绘制的尺寸偏差，导致后续加工出来的零件无法和标准锥孔适配，减少设计阶段的出错概率。在实际的装配结构里，锥销通常和螺栓连接配合使用，螺栓负责提供夹紧力，锥销负责精准定位，两者搭配使用，既能保证连接的紧固性，又能保证装配位置的精度，是机械结构设计里非常经典的连接定位组合。
