符合DIN39标准的机床操作固定手柄结构

　　在各类通用机床、工装夹具、轻工输送设备的操作工位上，这类符合DIN39标准的固定手柄是操作人员完成工位调整、锁紧定位、行程切换动作时直接接触的核心操纵部件，不同于转动手轮适配多圈回转调节的场景，这类固定手柄主要用于小角度扳动、直线推压类的锁紧与调节动作，常见于普通车床尾座锁紧、铣床工作台档位切换、工装夹具的快速压紧、输送线侧边挡料机构的位置锁定等场景，操作人员握持施力时的受力反馈、握持贴合度直接影响操作效率与长时间作业的疲劳度。

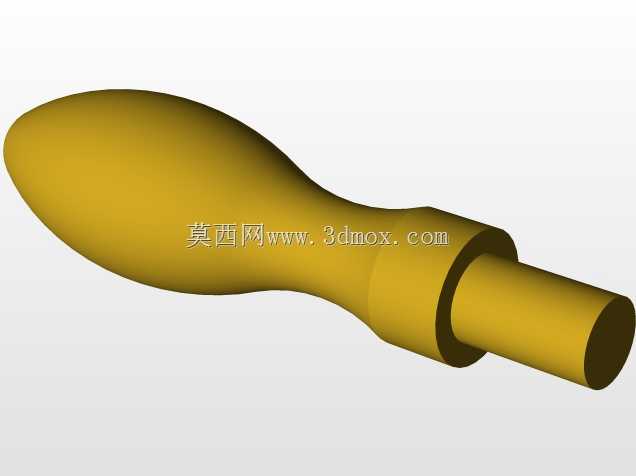

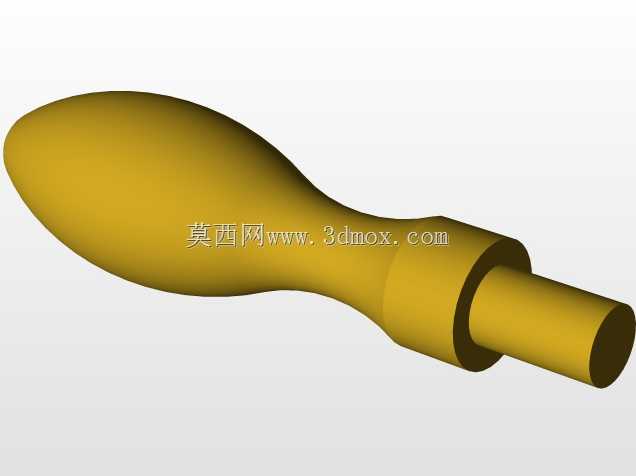

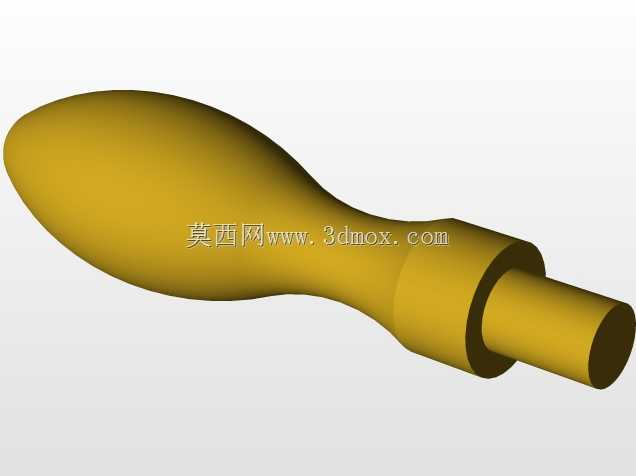

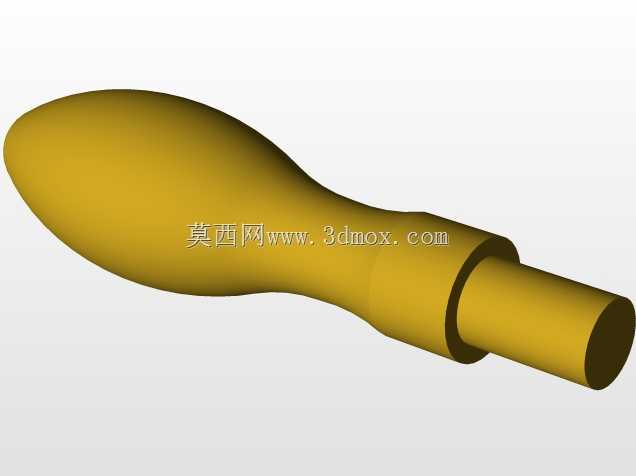

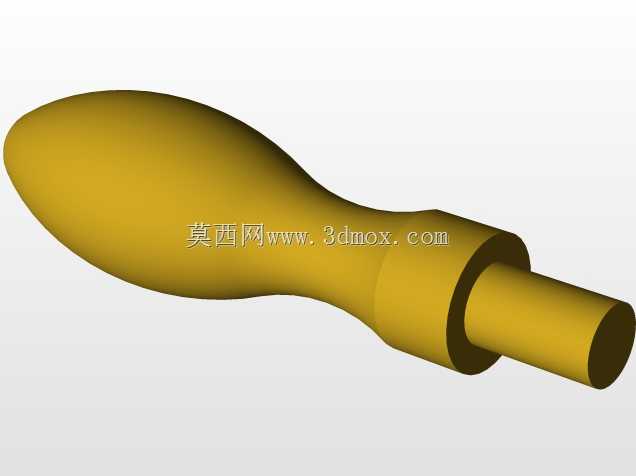

　　从结构设计逻辑来看，这类手柄采用了分体式的装配结构，握持段与安装柱采用同轴过渡设计，安装段为等直径圆柱结构，可直接插入对应安装基座的光孔内，通过侧面紧定螺钉或者端部螺纹实现轴向与周向的固定，不需要额外加工复杂的配合型面，适配绝大多数现有设备的安装孔位，替换维护时不需要对原有基座进行二次加工，降低了备件替换的适配成本。握持段采用流线型的纺锤形轮廓，整体从安装端向握持末端平滑过渡，中段直径最大，向两端逐步收窄，这种轮廓完全贴合人手握持时的掌心弧度，四指弯曲时可以自然贴合手柄的收窄段，掌心可以完全贴合中段的大直径曲面，施力时不会出现局部硌手的应力集中点，即使操作人员佩戴常规的劳保棉纱手套，也能获得足够的握持摩擦力，不会出现扳动时打滑的问题。

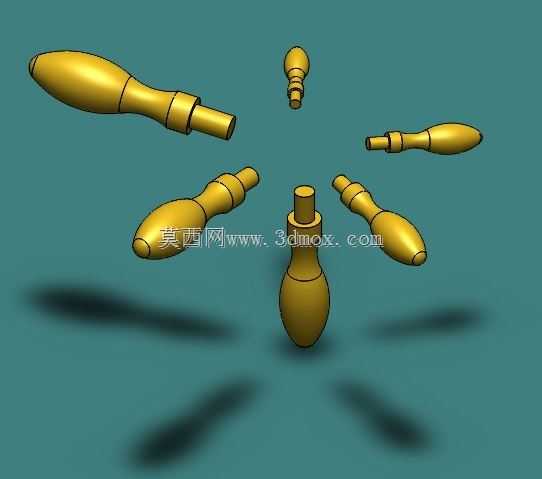

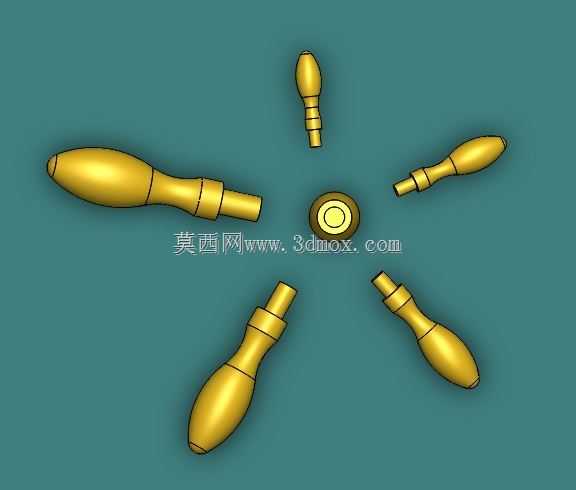

　　从安装边界与尺寸适配的角度考虑，这类手柄覆盖了多种常用的安装直径规格，小规格型号适配小型仪器、桌面型工装的微调机构，安装柱直径较小，整体长度偏短，适合小扭矩的调节动作；大规格型号适配重型机床、大型工装的锁紧工位，安装柱直径更大，整体握持段长度更长，可承受更大的扳动扭矩，不会因为施力过大出现安装段断裂或者握持段变形的问题。所有规格的手柄安装段与握持段的同轴度公差控制在合理范围内，安装后不会出现偏心晃动的问题，长期反复施力使用后也不会出现安装段松动的情况。

　　在材质选型的常规方案中，这类手柄的握持段多采用增强尼龙或者铸铁镀铬处理，增强尼龙材质的手柄自重较轻，绝缘性能好，适合有低压用电需求的设备工位，表面做哑光处理不会反光，避免车间灯光反射影响操作人员的视线；铸铁镀铬的手柄自重更大，表面硬度高，耐磕碰性能好，适合重型加工车间的恶劣工况，即使被工件、工具磕碰也不会出现表面凹陷或者破损的问题，长期使用后仅需擦拭表面油污即可保持整洁。两种材质的手柄表面都做了圆弧过渡处理，没有尖锐的棱角，即使操作时人员手部快速碰到手柄，也不会出现划伤的安全隐患。

　　从实际使用的功能特性来看，这类固定手柄不需要额外的转动副结构，整体为刚性固定结构，不存在长期使用后转动间隙变大的问题，操作人员施力时的力反馈直接，扳动到锁紧位置时可以清晰感知到锁紧到位的触感，不需要额外观察锁紧指示标识即可完成操作。在设备的日常维护中，这类手柄属于易损备件，当出现表面破损、安装段松动时可以直接整体替换，不需要拆解设备内部结构，单工位的替换时间不超过两分钟，不会长时间占用设备生产时间。不同于外置式的转动手柄，这类固定手柄的外伸长度经过优化设计，安装后不会超出设备操作面的安全边界，不会在设备运行时勾挂操作人员的衣物或者搬运的工件，符合机床操作件的安全设计规范。

　　在三维建模过程中，这类手柄的曲面构建需要重点控制握持段的轮廓曲线曲率，所有曲面过渡位置都要做到G2连续，避免出现曲面棱线，建模时需要先绘制中心轴线，在轴线上排布多个轮廓截面，通过放样生成整体握持曲面，再对安装段与握持段的衔接位置做圆角过渡处理，确保整体轮廓的顺滑度。建模完成后需要验证安装段的配合尺寸公差，确保安装柱的直径公差符合过渡配合的要求，同时要核对整体长度与最大外圆直径，避免与周边的设备部件出现运动干涉，尤其是在手柄随操作件做小角度转动时，要确保整个转动行程内手柄不会碰撞到周边的防护罩、操作面板等部件。
