带台面结构半圆键传动连接件

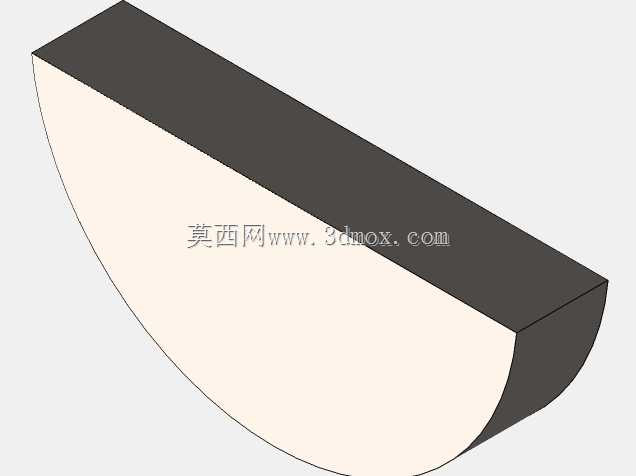

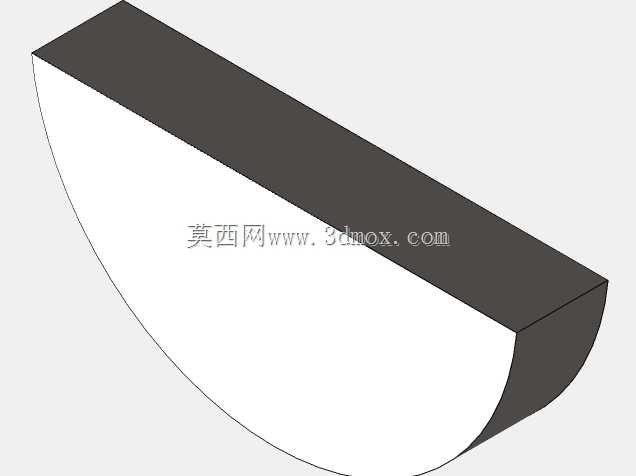

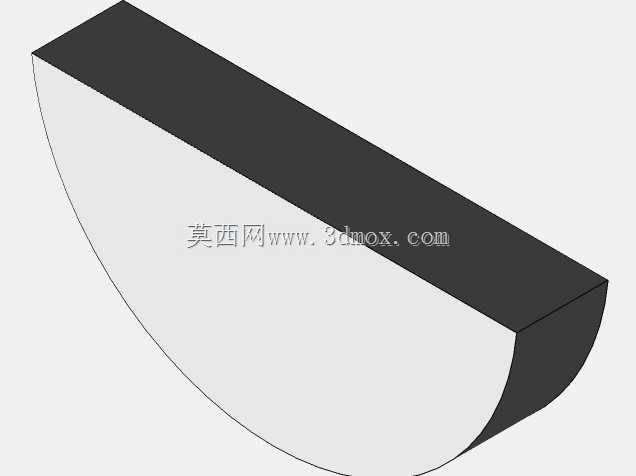

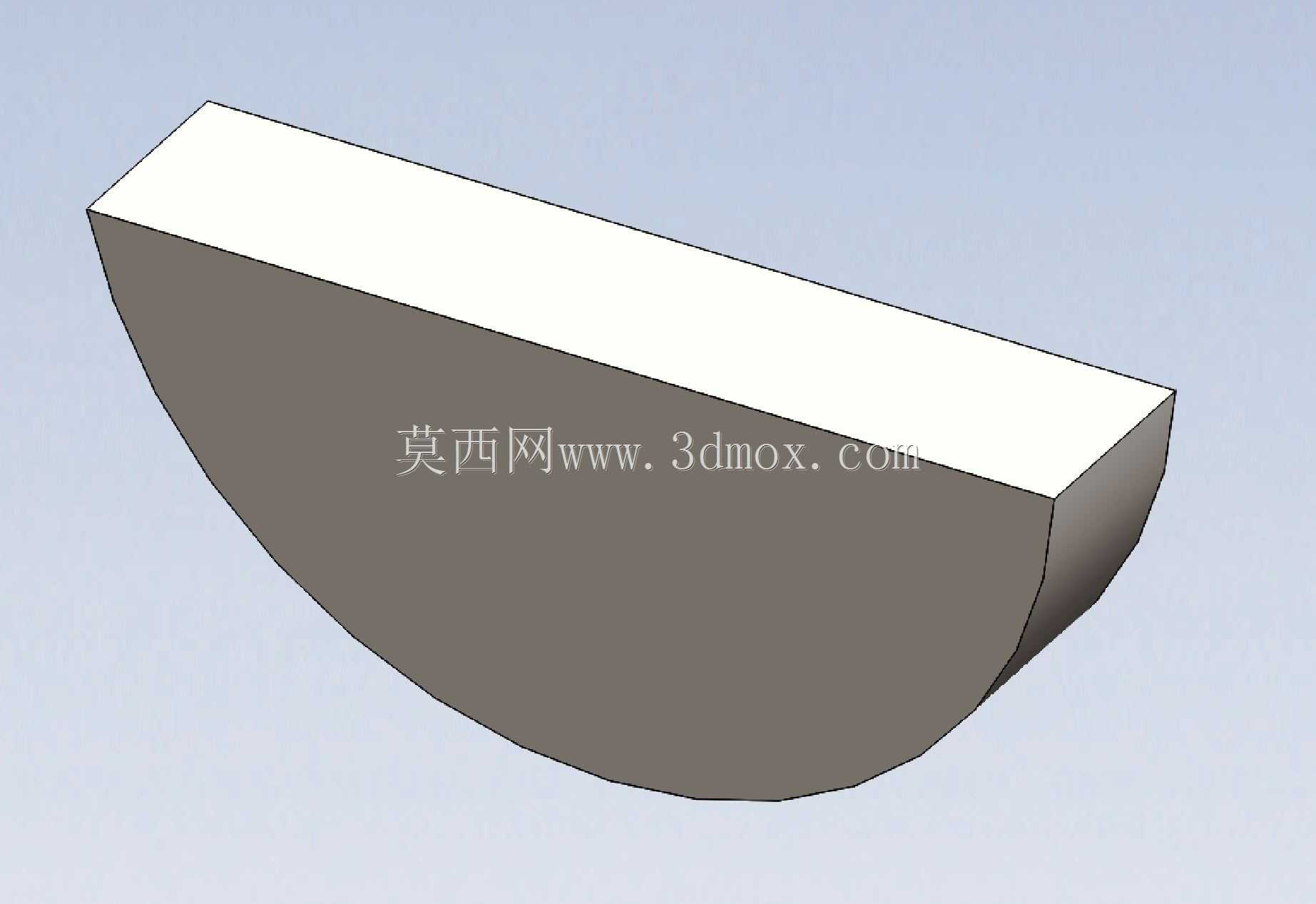

　　在各类轴类传动的装配场景中，轴与轮毂之间的周向固定始终是扭矩传递可靠性的核心环节，带台面设计的半圆键正是针对常规半圆键装配定位痛点优化的连接件结构。这类键件的下半部分为标准半圆弧形结构，可完全嵌入轴表面预先铣削的半圆键槽内，弧形面与键槽底面完全贴合，装配过程中键体可沿弧形槽自适应微调角度，适配轴与轮毂孔存在微小同轴度偏差的装配工况，相比普通平键，其对轴的键槽加工深度控制要求更宽松，不会因键槽过深大幅削弱轴的抗扭、抗弯截面强度，尤其适合直径偏小的传动轴、轻载传动的轮毂连接场景，常见于小型减速器输入输出轴、机床操纵机构的拨叉轴、汽车转向系统的传动杆件连接位置。

　　不同于普通半圆键的平直顶面结构，这款键件顶部增设的台面结构，是设计层面的核心优化点：常规半圆键装入轴槽后，顶面与轮毂键槽顶面存在均匀间隙，仅靠两侧面传递扭矩，当传动系统存在频繁正反转、瞬时冲击载荷时，键体容易在键槽内出现微小窜动，长期运行会造成键槽侧面磨损、配合间隙变大，引发传动异响甚至扭矩传递失效。顶部的台面结构可在键体装入轴槽后，与轮毂键槽的顶面形成限位配合，不需要额外加装紧定螺钉等轴向固定零件，就能限制键体在工作过程中的轴向窜动，同时台面与轮毂键槽的接触区域可分担部分径向载荷，避免冲击载荷全部集中在键的两侧工作面，大幅提升交变载荷下的连接可靠性。

　　从安装边界来看，这类半圆键的弧形半径与轴表面键槽的铣削半径完全匹配，键的总厚度需根据轴径大小、传递扭矩的额定值匹配选型，轴上的半圆键槽通常采用盘形铣刀一次加工成型，不需要像平键槽那样进行退刀槽加工，加工工序更简单，键槽的位置度公差更容易控制。装配时不需要额外的导向工装，只需将键的弧形面对准轴上键槽轻压入位，键体的弧形面会自动导向滑入槽底，顶部的台面会高出轴表面一定尺寸，当轮毂沿轴向推入装配时，轮毂键槽会对准台面顺利滑入，不会出现普通平键装配时容易卡滞、键体歪斜的问题。在实际设备维护场景中，这类带台面的半圆键拆卸也更便捷，由于台面与轮毂键槽顶面存在微小的配合间隙，拆卸轮毂后可直接用扁凿撬动台面边缘取出键体，不会像普通平键那样因键体完全埋入槽内出现取出困难、损伤轴表面的问题。

　　从功能适配性来说，这类键件主要传递中等及以下载荷的扭矩，不适合大扭矩重载传动的连接场景，但在轻载、需要频繁装拆、轴径偏小的传动结构中，其综合装配效率、连接可靠性、对轴的强度削弱程度都优于普通平键和普通半圆键。设计建模过程中，需要重点控制弧形面的轮廓度公差、两侧工作面的平行度公差，以及顶部台面的平面度公差，弧形面的粗糙度需要控制在合理区间，保证装配时能顺利滑入键槽，两侧工作面作为主要传力面，粗糙度要求更高，避免受载后出现压溃变形。顶部台面的高度尺寸需要严格控制，过高会造成轮毂装配时卡滞，过低则无法起到限位防窜的作用，建模时需要结合轴径、轮毂键槽的深度尺寸做匹配校核，保证装配后台面与轮毂键槽顶面刚好接触，不出现额外的装配过盈，也不会存在过大间隙影响限位效果。

　　在实际选型应用中，这类键件常应用在需要精准周向定位、传动载荷存在小幅波动的场合，比如机床的进给机构传动连接、小型电机的输出轴与带轮连接、农业机械的操纵杆件连接，其自适应调心的特性可以降低轴与轮毂的加工精度要求，在不提升整体加工成本的前提下，保证传动连接的长期可靠性，减少设备运行过程中因键连接失效造成的停机维护概率。
