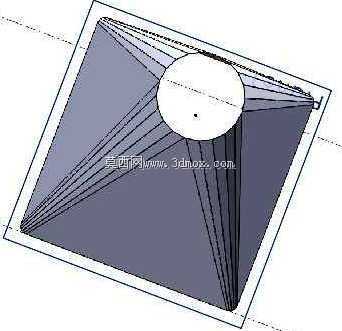

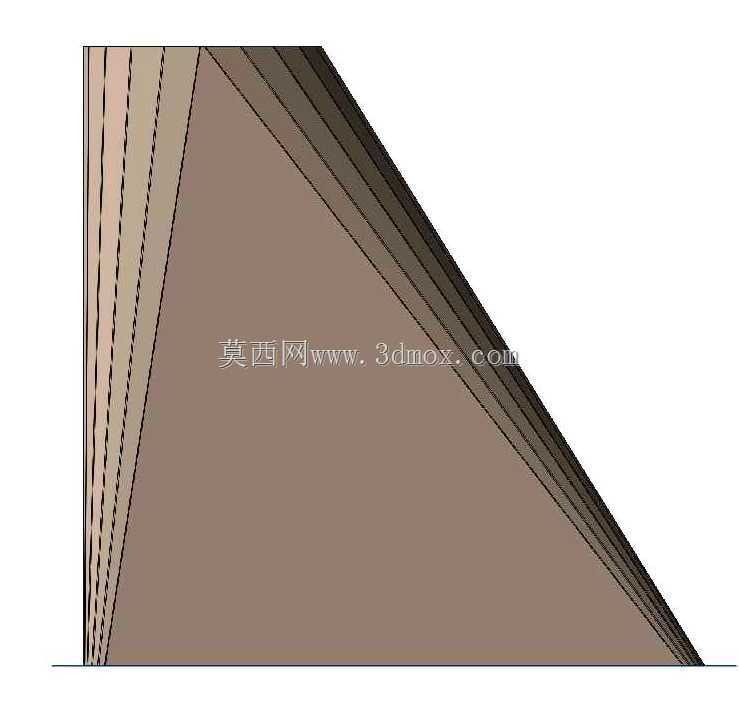

带金属薄板的圆形转方形过渡连接件

　　在通风管路布设、粉体输送管道搭建、小型设备风道接驳的现场场景里，经常会遇到圆形截面管路与方形接口设备无法直接对接的问题，这类转接需求往往没有统一的标准件适配，需要根据两端接口的实际尺寸做定制化的过渡结构设计，本次涉及的圆方过渡结构，就是针对这类场景开发的薄壁钣金转接件。该结构整体采用0.5mm厚度的金属薄板加工成型，薄板材质可根据实际使用场景选择镀锌钢板、304不锈钢板或者普通冷轧钢板，适配不同的防腐、强度以及成本要求，0.5mm的板厚选择兼顾了结构轻量化与成型便利性，在常规低压通风、常温粉体输送的工况下，既不会因为板厚过薄导致结构受负压吸瘪变形，也不会因为板厚过大增加折弯、拼接的加工难度，同时能控制整体连接件的自重，

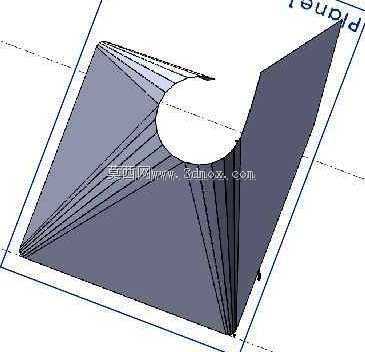

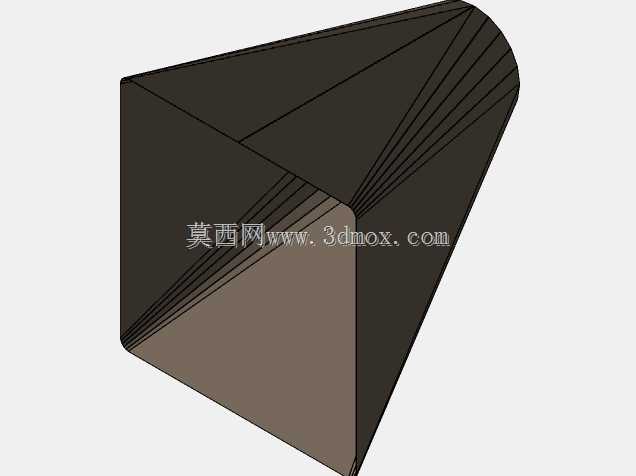

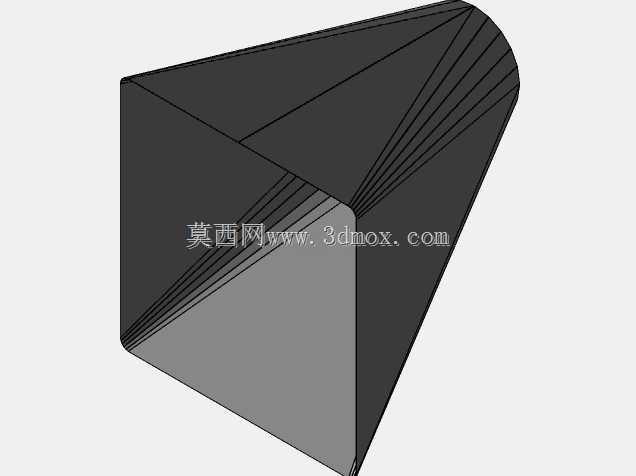

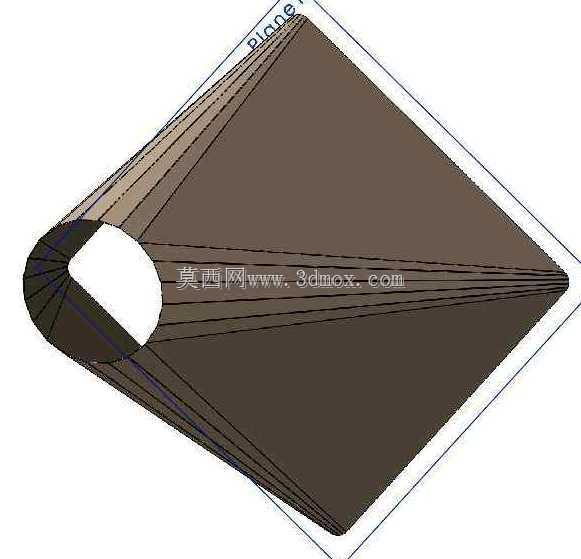

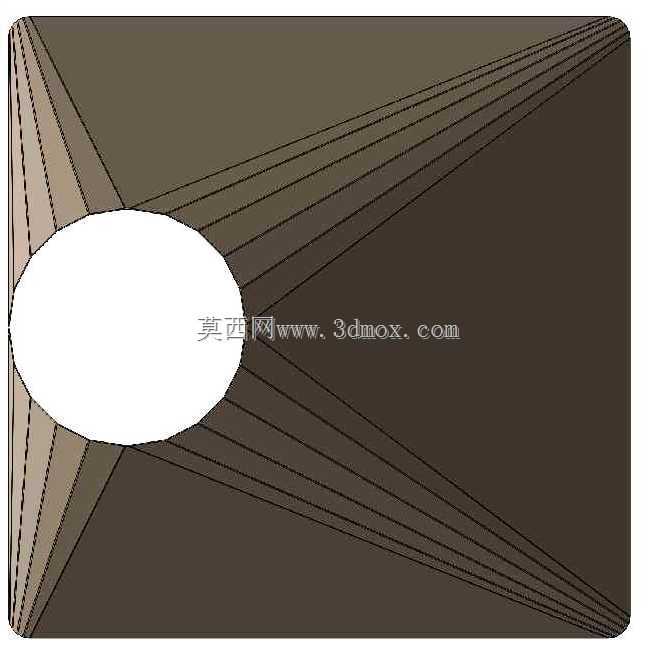

　　降低对两端管路接口的附加载荷。从结构形态上看，该连接件一端为标准圆形开口，另一端为等截面积的方形开口，中间过渡段采用天圆地方的渐变曲面结构，曲面的所有母线均为直线段，这种设计完全适配钣金折弯、咬口加工的工艺要求，不需要做复杂的曲面冲压或者焊接拼缝，加工时仅需要按照展开图下料后，沿预设的折弯线逐次弯折，再将对接边做咬口或者点焊固定即可成型，加工门槛低，普通的钣金加工车间无需专用模具就能完成小批量甚至单件的加工制作。在实际安装使用时，圆形端可直接套接在对应直径的圆形风管上，通过抱箍或者铆钉做周向固定，方形端则可以通过法兰翻边或者自攻螺丝直接对接在设备的方形出风口、方管接口或者方形除尘口上，过渡段的渐变曲面做了顺滑的曲率处理，

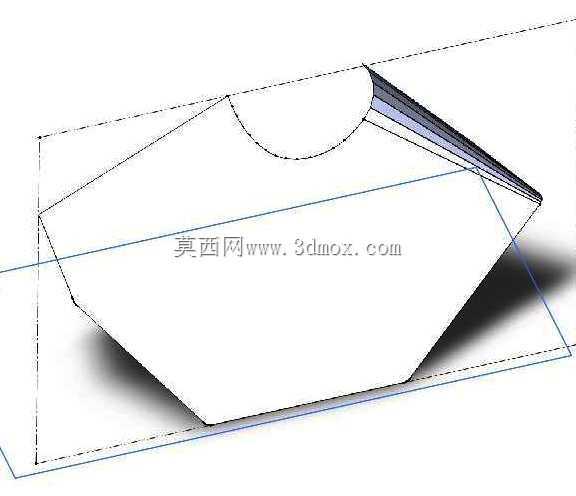

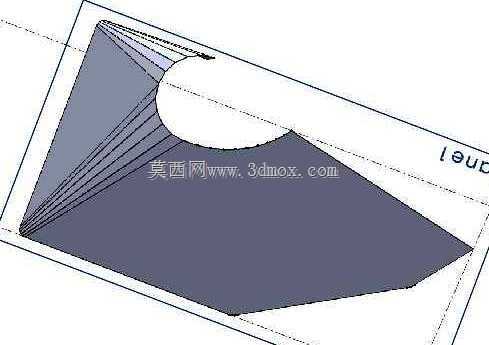

　　不存在气流死区或者突变的折角，在通风场景下能有效降低风阻，减少气流通过时的湍流噪音，避免粉体输送过程中物料在转角处堆积堵料。设计过程中首先确定两端接口的当量流通面积一致，避免转接位置出现通流截面突变影响介质输送效率，圆形端的直径与方形端的边长根据常用的管路接口规格做匹配，过渡段的长度控制在合理范围内，既保证曲面过渡足够顺滑，也不会因为过渡段过长占用过多的安装空间，整体结构的安装边界完全贴合两端接口的外轮廓尺寸，不需要额外预留过大的操作空间，适合在设备内部管路排布紧凑、安装空间受限的场景下使用。考虑到薄壁钣金件的结构刚性问题，在圆形与方形的开口端均预留了翻边余量，加工时将开口边缘做5mm宽度的90度翻边处理，

　　既可以提升开口处的结构强度，避免安装时接口受力变形，也能作为密封面的支撑结构，在对接时粘贴密封胶条就能实现可靠的密封效果，防止漏风、漏料的问题。该类转接件除了常规的通风除尘、粉体输送场景外，也可以用在小型设备的排风散热接口、家用新风系统的管路转接、工业吸尘设备的管路对接等场景，针对不同的使用压力要求，还可以通过调整板厚、增加环形加强筋的方式提升结构的承压能力，当用于高压送风或者负压较高的除尘系统时，可在过渡段的外表面增加环形的压筋结构，不需要额外增加板厚就能大幅提升结构的抗变形能力，兼顾成本与使用性能。
