AISI304材质洗涤器进气格栅结构

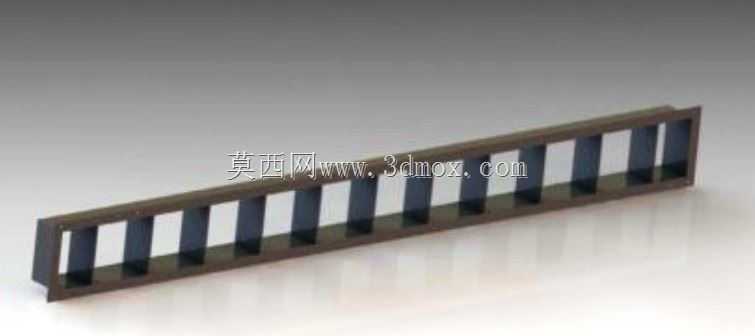

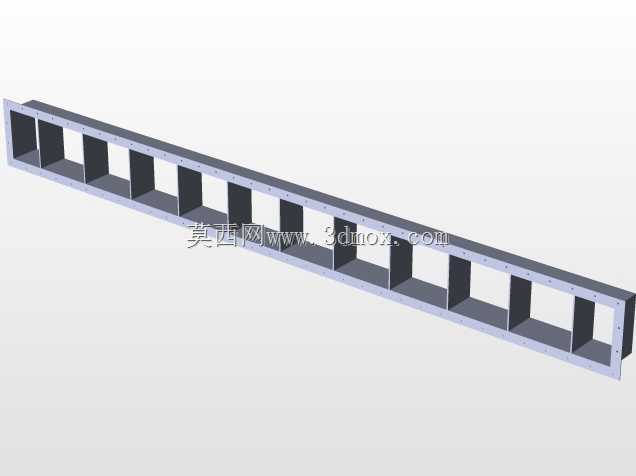

　　在化工、橡塑造粒生产的尾气处理工段，洗涤器作为核心的气固分离终端设备，其进气端的前置构件直接决定了整套尾气处理系统的运行稳定性，本次涉及的这款进气构件，正是针对造粒塔尾气夹带颗粒的预处理需求开发的专用结构。造粒塔生产过程中，塔顶排出的尾气会裹挟大量未完全沉降的塑料或化工原料小颗粒，这些颗粒如果直接进入洗涤器喷淋段，很容易粘附在喷淋喷嘴表面造成堵塞，或是堆积在填料层间隙抬升系统风阻，严重时甚至会导致整套引风系统负载超标触发停机，因此在进气端设置前置的颗粒拦截收集结构，是工程现场反复验证过的可靠优化方案。这款进气构件整体采用长条形栅格布局，主体材质选用AISI304奥氏体不锈钢，主要是考虑到造粒尾气往往带有一定的温湿度，

　　部分工况下还会夹带少量腐蚀性挥发组分，304材质的耐锈蚀、抗腐蚀能力能够满足长期户外或半露天安装的使用需求，同时材料本身的结构强度足够支撑栅格结构在高速气流冲刷下不发生形变。从结构设计逻辑来看，构件采用等间距排布的竖向栅条设计，栅条之间的间隙经过反复测算，既能够保证绝大多数粒径在0.5mm以上的造粒颗粒被栅条碰撞拦截，顺着栅条表面滑落至下方的集灰槽内，又不会因为间隙过小造成风阻陡增，匹配常规造粒塔配套引风机的风压余量。整个构件的外框采用一体化折弯成型工艺，边框与栅条之间采用满焊连接后做焊道打磨钝化处理，避免焊道位置出现锈蚀脱落造成二次污染，同时一体化的边框结构能够直接嵌入洗涤器的进气法兰接口内，安装时不需要额外做复杂的适配改造，

　　边框四周预留的密封垫安装槽可以配合耐温橡胶垫实现与进气管道的软连接，避免气流短路漏风。在安装边界的尺寸匹配上，这款构件的长度方向尺寸适配主流直径1200mm至1600mm的洗涤器进气口宽度，竖向高度控制在200mm至300mm区间，安装时栅条的延伸方向与气流方向呈垂直布局，被拦截的颗粒不会在栅条表面形成堆积搭桥，日常运维只需要在设备停机时用压缩空气从内侧反向吹扫，就可以清理掉栅条表面附着的少量粉料，不需要整体拆卸构件。不同于普通的通风百叶窗结构，这款进气栅格的栅条截面采用矩形设计，而非传统百叶的斜向导风叶片，主要是因为斜向叶片虽然导风效果更好，但颗粒容易顺着斜面反弹进入喷淋段，

　　矩形栅条的垂直碰撞面能够让夹带的颗粒在接触瞬间失去动能直接下落，收集效率比斜叶结构提升40%以上。同时栅条的厚度经过优化，在保证结构强度的前提下尽可能降低迎风面积，减少气流通过时的局部阻力损失，实际工况测试数据显示，该构件安装后系统整体风阻增量不超过80Pa，完全在常规引风机的风压补偿范围内，不会影响整套系统的排风效率。在实际工程应用中，这类进气构件除了用于造粒塔配套洗涤器，也可以适配其他含有固体颗粒夹带的废气处理场景，比如喷砂车间的除尘设备进气端、粮食加工工段的风选系统前置拦截段，只需要根据实际的颗粒粒径调整栅条之间的间隙尺寸，就可以快速适配不同的工况需求。设计过程中也充分考虑了热胀冷缩的影响，长条形结构的两端预留有2mm的伸缩间隙，避免在高温尾气通入时构件因热膨胀出现边框变形，导致密封失效的问题。构件的所有棱边都做了R2的圆角处理，既可以避免安装运维过程中尖锐边角划伤操作人员，也能够减少气流通过棱边时产生的涡流噪音，改善车间现场的作业环境。
