压力容器用凸耳式侧接耳轴结构设计

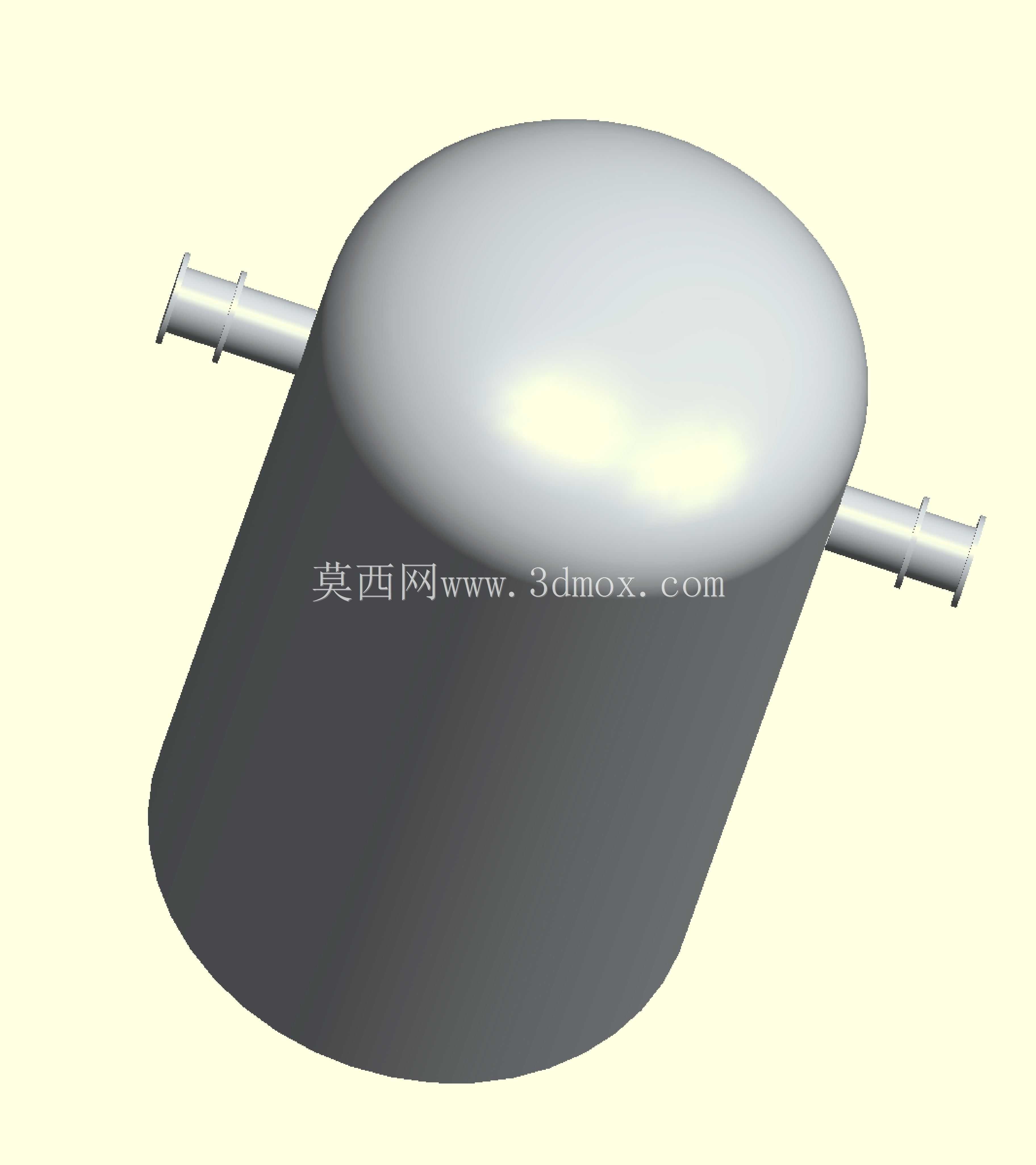

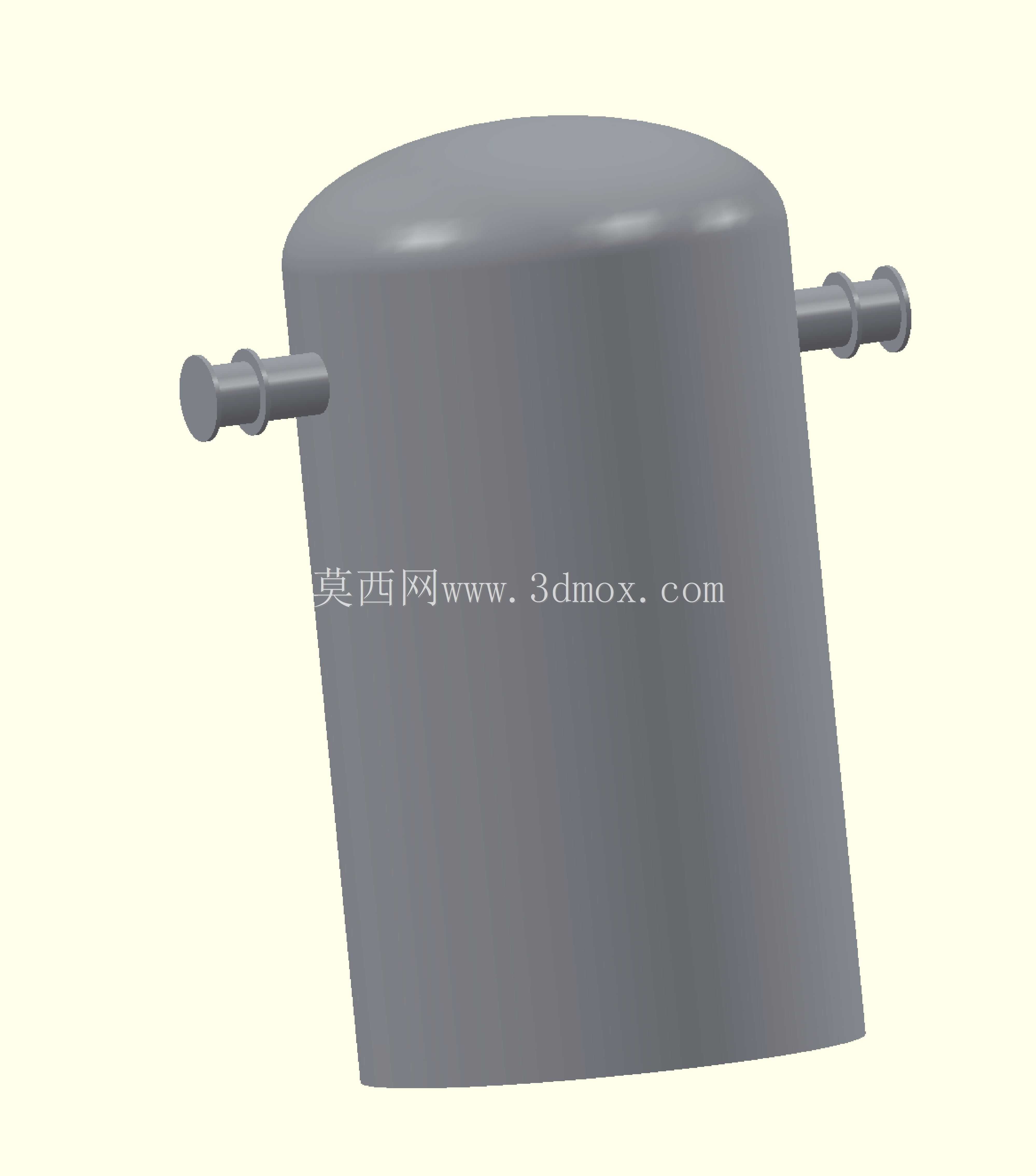

　　在化工、能源、食品制药等流程工业的承压设备与管路系统中，耳轴是承担设备支撑、管路对接定位、吊装受力传导的核心结构件，这类带双侧凸耳接口的耳轴结构，常配套应用于立式小型承压罐体、缓冲罐、计量罐以及工艺管路的转角对接工位，区别于常规的底部支撑结构，侧装耳轴能够将罐体的垂向载荷、运行过程中的振动载荷、介质晃动产生的交变载荷均匀传导至两侧的支撑钢架或者管廊支架上，避免罐体底部焊缝长期受集中应力出现疲劳开裂的问题。从实际工程应用场景来看，这类耳轴结构多适配于公称容积不大的立式承压罐体，罐体主体采用椭圆封头搭配直筒段的经典承压结构，椭圆封头的曲面过渡能够有效分散内部介质压力带来的薄膜应力，相比平封头结构受力状态更优，

　　也能减少罐体内部的介质残留死角，适合洁净类流体介质的存储与缓冲工况。两侧伸出的耳轴接口采用等径设计，接口端部做了阶梯式限位结构，安装时可以直接对接工艺管道的快装接头或者焊接法兰，阶梯轴肩能够在管道对接时起到轴向定位作用，避免安装过程中管道插入罐体内部过多影响介质流态，也能保证对接焊缝的位置处于应力水平更低的区域，降低焊接缺陷带来的泄漏风险。设计这类耳轴结构时，首先要结合罐体的设计压力、满载总重量核算耳轴的轴径与伸出长度，耳轴的根部与罐体直筒段采用全焊透结构连接，焊接位置需要做圆滑过渡处理，减少应力集中系数，避免设备长期运行过程中在焊接热影响区出现裂纹。耳轴的伸出长度需要匹配现场支撑钢架的安装间距，

　　既要保证管道对接时有足够的操作空间安装紧固件、密封件，也要控制伸出长度避免悬臂过长带来的附加弯矩，通常耳轴的悬臂段长度不超过轴径的三倍，保证受力状态处于合理区间。从安装边界来看，罐体直筒段的外径、椭圆封头的曲率半径需要和配套的设备安装支座匹配，两侧耳轴的同轴度公差需要控制在合理范围内，避免安装时出现支撑点错位，导致单侧耳轴受力过大的问题；耳轴接口的通径需要和对接管路的通径保持一致，接口端面的垂直度公差要满足密封件的压缩要求，防止介质泄漏。实际选型应用时，还要结合介质的腐蚀特性选择对应的材质，普通水、压缩空气类介质可以采用常规碳素钢制作，腐蚀性介质则需要搭配不锈钢或者衬里材质，耳轴的轴颈位置如果需要配套转动支撑结构，

　　还要额外做表面硬化处理，提升耐磨性能，满足设备定期翻转检修或者角度调整的需求。这类结构的流道设计上，耳轴内部的流道和罐体内部做圆滑过渡，没有突兀的变径或者凸台，能够减少介质流动过程中的阻力，也避免介质中的固体颗粒在转角位置沉积堵塞，适合含少量固体颗粒的流体输送工况。在设备吊装环节，两侧伸出的耳轴也可以作为吊装受力点，搭配吊具完成罐体的就位安装，不需要额外在罐体上焊接临时吊耳，减少了现场焊接作业对罐体母材的损伤，也能降低安装施工的工作量。日常运维过程中，需要重点检查耳轴根部与罐体连接的焊缝位置，定期做无损检测排查裂纹缺陷，同时检查耳轴与支撑结构的连接紧固件是否出现松动，配合设备的定期校验调整支撑间隙，保证设备运行过程中受力均匀，延长整套承压设备的使用寿命。
